Alcomsat 1 at 24.8°W-satellite reception-central Europe : 12 250 MHz_H TDA Algeria-Scientific and research activities verified through signal monitoring in the field of wave physics by the author Roman Dávid from Lučenec
The center for scientific and research activities concerning the possibility
of satellite reception from the Algerian satellite Alcomsat-1 at 24.8°W
in Central Europe was established and authored by Roman Dávid from Lučenec.
Alcomsat 1 at 24.8°W : 12 250 MHz_H TDA Algeria
PF 450 cm:Visualized proving verified in the minimum monitoring unit t=72 hours
Note : In this scientific and research center, the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec, is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Last update date: 13.3.2024 )
►13.3.2024 :
The author Roman Dávid is the first in Europe who,with a given diameter of the reflector,in a specific geographical point in Central Europe
and in the verification unit of monitoring for t=72 hours,unquestionably demonstrated the achievement of a stable reception at 100%
without a single outage in the continuity of the lock on the monitored frequency f=12 250 MHz of the satellite Alcomsat 1-24.8°W.
and in the verification unit of monitoring for t=72 hours,unquestionably demonstrated the achievement of a stable reception at 100%
without a single outage in the continuity of the lock on the monitored frequency f=12 250 MHz of the satellite Alcomsat 1-24.8°W.
Der Autor Roman Dávid ist der Erste in Europa,der mit einem gegebenen Reflektordurchmesser an einem spezifischen geografischen
Punkt in Mitteleuropa und in der Verifizierungseinheit der Überwachung für t=72 Stunden zweifelsfrei die Erreichung eines stabilen
Einkommens von 100% ohne einen einzigen Ausfall in der Kontinuität des Schlosses auf der überwachten Frequenz f=12 250 MHz
des Satelliten Alcomsat 1-24,8°W nachweisen konnte.
Punkt in Mitteleuropa und in der Verifizierungseinheit der Überwachung für t=72 Stunden zweifelsfrei die Erreichung eines stabilen
Einkommens von 100% ohne einen einzigen Ausfall in der Kontinuität des Schlosses auf der überwachten Frequenz f=12 250 MHz
des Satelliten Alcomsat 1-24,8°W nachweisen konnte.
Autor Roman Dávid je tým prvým v Európe,kto s daným priemerom reflektora,v danom zemepisnom bode strednej Európy a vo verifikačnej
jednotke dokazovania t=72 hodín nespochybniteľne dokázal dosiahnutie stabilného príjmu na 100% bez jediného výpadku v kontinuite Lock-u nosnej
so špičkou kvality SNR=13,0 dB na monitorovanej frekvencii f=12 250 MHz alžírskeho provajdera TDA z družice Alcomsat 1 na 24.8°W
►►Alcomsat 1 at 24.8°W-TDA Algeria : Justification of Proving/Zdôvodnenie dokazovania
Sk_Metodický postup meraní,ktorý verifikuje nespochybnitelné výsledky odvodené od minimálnej jednotky monitoringu t=72 hodín
Eng_Methodical procedure of measurements that verifies indisputable results derived from the minimum monitoring unit at t=72 hours.
De_Methodischer Messablauf, der unbestreitbare Ergebnisse aus der minimalen Überwachungseinheit bei t=72 Stunden ableitet und verifiziert.
Sk_Len správne zadefinovaný metodický postup meraní a zberu dát vedie k nespochybnitelným výsledkom,ktoré demonštrujú realitu
satelitného príjmu v danej zemepisnej oblasti.Nesprávny,alebo tiež antimetodický a zavádzajúci postup odvodený len od publikovania
samotných analýz frekvenčného spektra so zamknutými nosnými prenosu vedie výlučne len ku chybným výsledkom,úsudkom a nenaplneným
očakávaniam.Antimetodické a zavádzajúce postupy sa dominantne a už desiatky rokov uplatňujú v amatérskej kategorizácii satelitného príjmu
v zónach "Mimo stopy" označovaného skratkou SAT DX.
Eng_Only a correctly defined methodical procedure for measurement and data collection leads to indisputable results that demonstrate
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
the reality of satellite reception in a specific geographical area. Incorrect or anti-methodical approaches, derived solely from the publication
of frequency spectrum analyses with locked carrier frequencies, exclusively lead to erroneous results, judgments, and unfulfilled expectations.
Anti-methodical and misleading procedures have been predominantly applied for decades in the categorization of amateur satellite reception,
denoted by the acronym SAT DX.
Auf Deutsch_Nur ein korrekt definierter methodischer Ablauf für Messungen und Datensammlung führt zu unbestreitbaren Ergebnissen,
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
die die Realität des Satellitenempfangs in einer bestimmten geografischen Region zeigen. Falsche oder antimethodische Ansätze,
die allein aus der Veröffentlichung von Analysen des Frequenzspektrums mit gesperrten Trägerfrequenzen abgeleitet sind,
führen ausschließlich zu fehlerhaften Ergebnissen, Bewertungen und unerfüllten Erwartungen. Antimethodische und irreführende Verfahren
werden seit Jahrzehnten überwiegend in der Kategorisierung des Amateur-Satellitenempfangs angewendet und durch das Kürzel SAT DX gekennzeichnet.
Slovensky In English Auf Deutsch

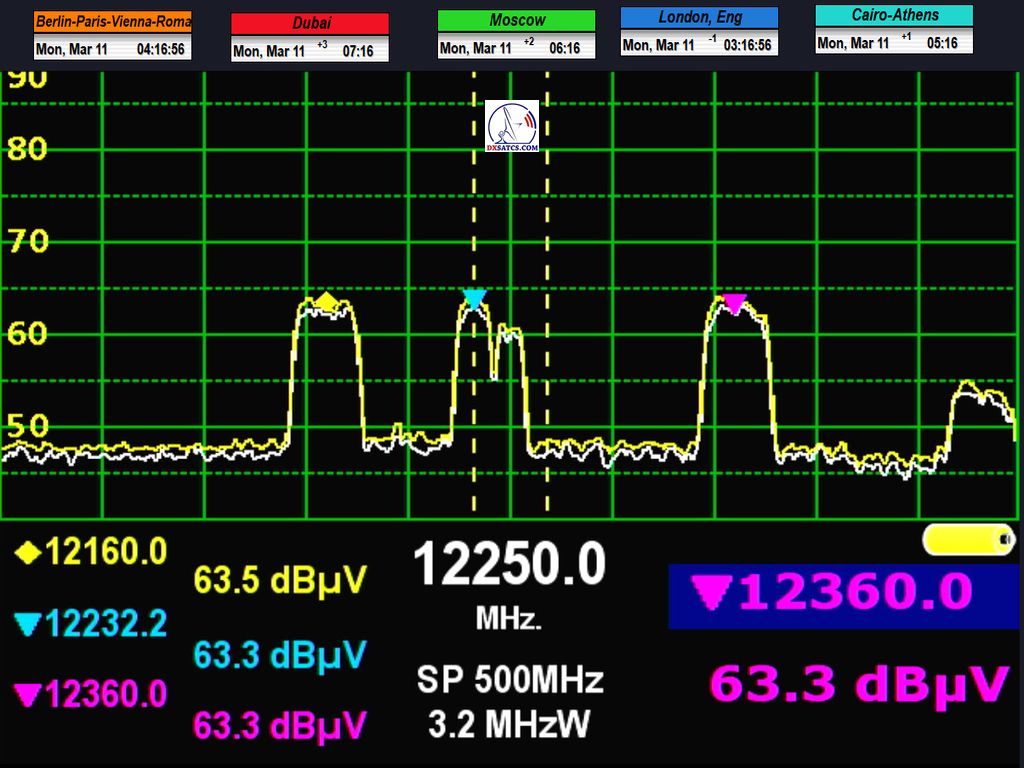

►►Alcomsat 1 at 24.8°W-TDA Algeria : Continuous signal monitoring / Nepretržitý signálny monitoring
►Analyzovaný rozsah frekvenčného spektra od 12 160 do 12 360 MHz_H,ktoré okupujú 4 nosné alžírskeho operátora TDA
►The analyzed range of the frequency spectrum from 12 160 to 12 360 MHz_H occupies 4 carriers of the Algerian operator TDA.
►Der analysierte Frequenzbereich von 12 160 bis 12 360 MHz_H wird von 4 Trägern des algerischen Betreibers TDA belegt.
12 160 > 12 232 > 12 250 > 12 360 MHz
(11.3.2024)
►Alcomsat-1 at 24.8°W : Frekvencia Majáka na f=12 504 MHz
►Alcomsat-1 at 24.8°W : The frequency of the beacon is f=12 504 MHz.
►Alcomsat-1 at 24.8°W : Die Frequenz des Leuchtturms beträgt f=12 504 MHz
> 3,Monitored frequency f=12 250 MHz_H : TDA Algeria <
> Transmision parameters : DVB-S _ QPSK _ SR=12 510 _ FEC=3/4 <
►Klasifikácia dosiahnutých výsledkov na f=12 250 MHz :
Dosiahnutý priebeh vo vizualizovanom dokazovaní je funkciou cyklicky sa opakujúceho a dynamického vývoja zmien v intenzite výkonu a kvality
v mieste výskumov,z ktorých môžem vytvoriť proces signálneho modelu,ktorý sa každodenne opakuje a dosahuje obdobné úrovne za predpokladu
porovnatelných poveternostných podmienok.Každodenné špičky kvality v nočných až ranných hodinách korelovali so stavom ideálnej kanálovej
chybovosti pred Viterbi korekciou CBER=<1.0E-06 so signálnou rezervou v kvalite okolo 8 dB a naopak s nízkou ale pre stabilný príjem dostatočnou
úrovňou rezervy okolo 2-3 dB počas denného úseku meraní od 8:00 do 19:00,pri aplikovanej konfigurácii modulačných parametrov DVB-S-QPSK-3/4.
Relatívne vysoká rýchlosť vetra a časté dažďové prehánky,ktoré sa vyskytli v dvoch z celkovo troch dní, boli kľúčovými činiteľmi,ktoré negatívne
ovplyvnili stabilitu príjmu.Okamžitá kvalita sa najviac priblížila šumovémmu prahu počas dažďových prehánok s pomerne vysokou rýchlosťou
vetra od 5 do 7 m/s dňa 10.3.2024 okolo 10:00 SEČ,ale aj napriek tomu celková spojitosť priebehu nebola narušená.
v mieste výskumov,z ktorých môžem vytvoriť proces signálneho modelu,ktorý sa každodenne opakuje a dosahuje obdobné úrovne za predpokladu
porovnatelných poveternostných podmienok.Každodenné špičky kvality v nočných až ranných hodinách korelovali so stavom ideálnej kanálovej
chybovosti pred Viterbi korekciou CBER=<1.0E-06 so signálnou rezervou v kvalite okolo 8 dB a naopak s nízkou ale pre stabilný príjem dostatočnou
úrovňou rezervy okolo 2-3 dB počas denného úseku meraní od 8:00 do 19:00,pri aplikovanej konfigurácii modulačných parametrov DVB-S-QPSK-3/4.
Relatívne vysoká rýchlosť vetra a časté dažďové prehánky,ktoré sa vyskytli v dvoch z celkovo troch dní, boli kľúčovými činiteľmi,ktoré negatívne
ovplyvnili stabilitu príjmu.Okamžitá kvalita sa najviac priblížila šumovémmu prahu počas dažďových prehánok s pomerne vysokou rýchlosťou
vetra od 5 do 7 m/s dňa 10.3.2024 okolo 10:00 SEČ,ale aj napriek tomu celková spojitosť priebehu nebola narušená.
Klasifikácia výsledku : dosiahol som dokázatelne stabilný príjem na 100% v jednotke monitoringu t=72 hodín bez jediného výpadku v priebehu
kontinuity Lock-u aj pri výrazne zhoršených poveternostných podmienkach a to všetko na prvý pokus v čase od 7.3 do 10.3.2024.
kontinuity Lock-u aj pri výrazne zhoršených poveternostných podmienkach a to všetko na prvý pokus v čase od 7.3 do 10.3.2024.
►Eng_Classification of achieved results at f=12 250 MHz:
The achieved progress in visualized demonstration is a function of cyclically repeating and dynamic development of changes in performance
intensity and quality at the research location,from which I can create a signal model process that repeats daily and achieves similar levels
under comparable weather conditions. Daily quality peaks during late night to early morning hours correlated with the state of ideal channel error rate
before Viterbi correction CBER=<1.0E-06 with signal quality reserve around 8 dB and conversely with a low but sufficient reserve level around 2-3 dB
during the daytime measurement period from 8:00 to 19:00,with applied modulation parameters configuration DVB-S-QPSK-FEC=3/4.
Relatively high wind speed and frequent rain showers,which occurred on two out of three days,were significant factors that negatively affected reception
stability.Instantaneous quality approached noise threshold the most during rain showers with high wind speed of 5 to 7 m/s on 10th March 2024 around
10:00 CET,yet overall continuity of the progress was not disrupted.
intensity and quality at the research location,from which I can create a signal model process that repeats daily and achieves similar levels
under comparable weather conditions. Daily quality peaks during late night to early morning hours correlated with the state of ideal channel error rate
before Viterbi correction CBER=<1.0E-06 with signal quality reserve around 8 dB and conversely with a low but sufficient reserve level around 2-3 dB
during the daytime measurement period from 8:00 to 19:00,with applied modulation parameters configuration DVB-S-QPSK-FEC=3/4.
Relatively high wind speed and frequent rain showers,which occurred on two out of three days,were significant factors that negatively affected reception
stability.Instantaneous quality approached noise threshold the most during rain showers with high wind speed of 5 to 7 m/s on 10th March 2024 around
10:00 CET,yet overall continuity of the progress was not disrupted.
Classification of the result: I have achieved demonstrably stable reception at 100% in the monitoring unit for t=72 hours without a single
dropout in Lock continuity,even under significantly worsened weather conditions,all on the first attempt from 7th March to 10th March 2024.
dropout in Lock continuity,even under significantly worsened weather conditions,all on the first attempt from 7th March to 10th March 2024.
►De_Klassifizierung der erreichten Ergebnisse bei f=12 250 MHz:
Der erreichte Fortschritt bei der visualisierten Demonstration ist eine Funktion des sich zyklisch wiederholenden und dynamischen Verlaufs
von Änderungen in Intensität und Qualität der Leistung am Forschungsort,aus denen ich einen Signalmodellprozess erstellen kann,der täglich
wiederkehrt und unter vergleichbaren Wetterbedingungen ähnliche Niveaus erreicht.Tägliche Qualitätspeaks während der späten Nacht- und frühen
Morgenstunden korrelierten mit dem Zustand der idealen Kanalfehlerrate vor der Viterbi-Korrektur CBER=<1.0E-06 mit einer Signalqualitätsreserve von ca. 8 dB
und umgekehrt mit einem niedrigen,aber ausreichenden Reserveniveau von ca. 2-3 dB während des Tagesmesszeitraums von 8:00 bis 19:00 Uhr,bei angewendeter
Modulationsparameterkonfiguration DVB-S-QPSK-FEC=3/4.Relativ hohe Windgeschwindigkeiten und häufige Regenschauer,die an zwei von drei Tagen
auftraten,waren wesentliche Faktoren,die die Empfangsstabilität negativ beeinflussten.Die Instantanqualität näherte sich während der Regenschauer mit hoher
Windgeschwindigkeit von 5 bis 7 m/s am 10. März 2024 gegen 10:00 Uhr MEZ am meisten dem Geräuschschwellenwert an, dennoch wurde die Gesamtkontinuität
des Fortschritts nicht beeinträchtigt.
von Änderungen in Intensität und Qualität der Leistung am Forschungsort,aus denen ich einen Signalmodellprozess erstellen kann,der täglich
wiederkehrt und unter vergleichbaren Wetterbedingungen ähnliche Niveaus erreicht.Tägliche Qualitätspeaks während der späten Nacht- und frühen
Morgenstunden korrelierten mit dem Zustand der idealen Kanalfehlerrate vor der Viterbi-Korrektur CBER=<1.0E-06 mit einer Signalqualitätsreserve von ca. 8 dB
und umgekehrt mit einem niedrigen,aber ausreichenden Reserveniveau von ca. 2-3 dB während des Tagesmesszeitraums von 8:00 bis 19:00 Uhr,bei angewendeter
Modulationsparameterkonfiguration DVB-S-QPSK-FEC=3/4.Relativ hohe Windgeschwindigkeiten und häufige Regenschauer,die an zwei von drei Tagen
auftraten,waren wesentliche Faktoren,die die Empfangsstabilität negativ beeinflussten.Die Instantanqualität näherte sich während der Regenschauer mit hoher
Windgeschwindigkeit von 5 bis 7 m/s am 10. März 2024 gegen 10:00 Uhr MEZ am meisten dem Geräuschschwellenwert an, dennoch wurde die Gesamtkontinuität
des Fortschritts nicht beeinträchtigt.
Klassifizierung des Ergebnisses: Ich habe nachweislich eine stabile Empfangsleistung von 100% in der Überwachungseinheit für t=72 Stunden
erreicht,ohne auch nur einen Ausfall in der Lock-Kontinuität,selbst bei deutlich verschlechterten Wetterbedingungen,und das alles beim ersten
Versuch vom 7. März bis zum 10. März 2024.
erreicht,ohne auch nur einen Ausfall in der Lock-Kontinuität,selbst bei deutlich verschlechterten Wetterbedingungen,und das alles beim ersten
Versuch vom 7. März bis zum 10. März 2024.
►Kontinuálny signálny monitoring týmto dokazuje každodenný výskyt špičky kvality od 12,6 do 13,0 dB_SNR (TBS 5927) v závislosti od okamžitých poveternostných
podmienok v atmosfére na frekvencii alžírskeho provajdera TDA f=12 250 MHz_H
►Continuous signal monitoring thus demonstrates the daily occurrence of quality peaks ranging from 12.6 to 13.0 dB_SNR (TBS 5927) depending on the instantaneous
weather conditions in the atmosphere at the frequency of the Algerian provider TDA f=12 250 MHz_H.
►Die kontinuierliche Signalüberwachung zeigt somit das tägliche Auftreten von Qualitätspeaks im Bereich von 12.6 bis 13.0 dB_SNR (TBS 5927), abhängig von den
momentanen Wetterbedingungen in der Atmosphäre, auf der Frequenz des algerischen Anbieters TDA f=12 250 MHz_H.

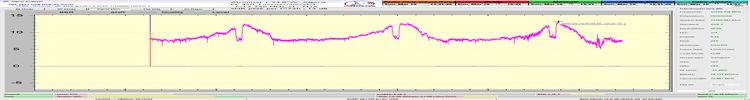

daily peaks in the sequence_7.3>10.3.2024 : 12.6 > 12.7 > 13.0 dB
►Špička kvality dosiahnutá v monitorovanom období od 7.3.2024 do 12.3.2024 :
-The peak quality I achieved in the monitored segment under the given weather conditions
-Die Spitzenqualität,die ich im überwachten Abschnitt unter den gegebenen Wetterbedingungen erreicht habe
Octagon SF 4008 : SNR=12,8 dB
TBS 5927+EBSpro/CrazyScan : SNR=13,0 dB_CBER/bBER=<1.0E-6
METEK HD : MER=13,2 dB_CBER/bBER=<1.0E-6
Octagon SF 4008 : SNR=12,8 dB
►Analýza spektra,kvality a meranie Pwr... s Metek HD : 12 250 MHz_H TDA Algeria
CBER=0.00E-06 > NM=8.9 dB > MER=13.2 dB > Pwr=68.0 dBµV
8/8 zamračené , 8/8 cloudy , 8/8 bewölkt
11.3.2024 12.3.2024
11.3.2024 12.3.2024

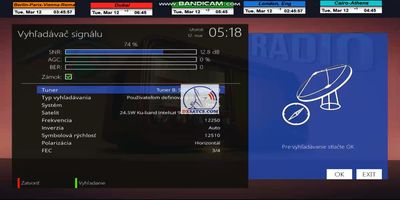

►Špička kvality dňa 12.3.2024 oscilujúca okolo SNR=12,5-12,8 dB na výstupe z : Octagon SF 4008 4K
f=12 250 MHz_H : SNR=12,8 dB (E2/Open ATV 7.1)
12.3.2024 > peak quality / Qualitätsspitze
DOKAZOVANIE v celkovej kvantite monitoringu t=72+ hodín
PROVING > Alcomsat 1 at 24.8°W _f=12 250 MHz_H : TDA Algeria
PROVING > Alcomsat 1 at 24.8°W _f=12 250 MHz_H : TDA Algeria

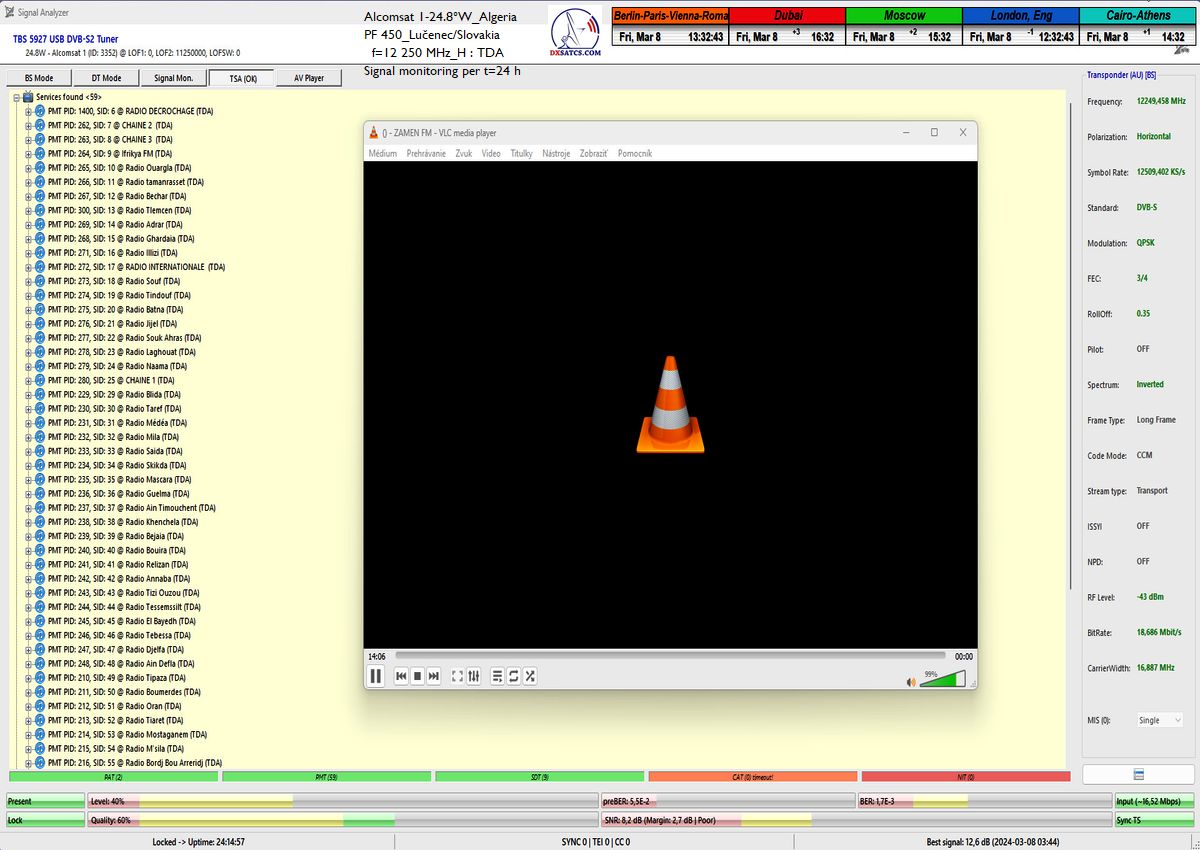

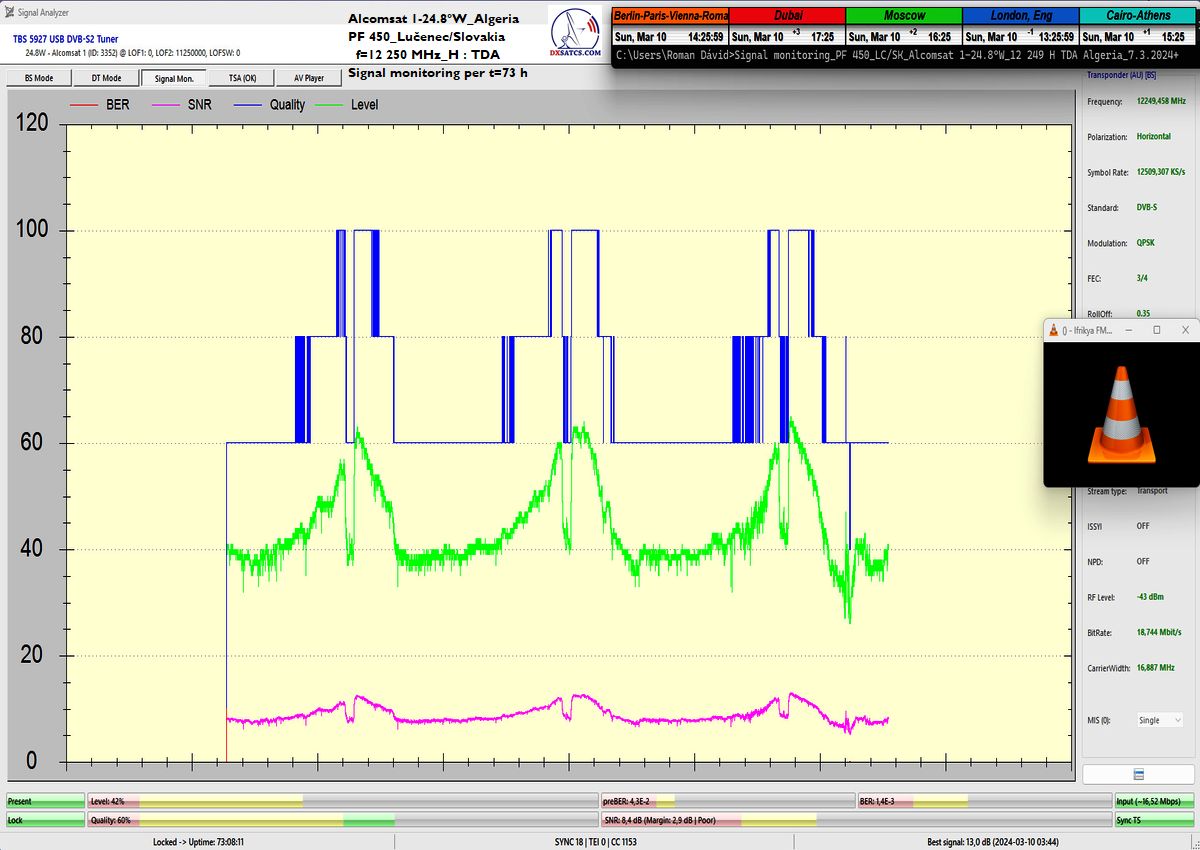

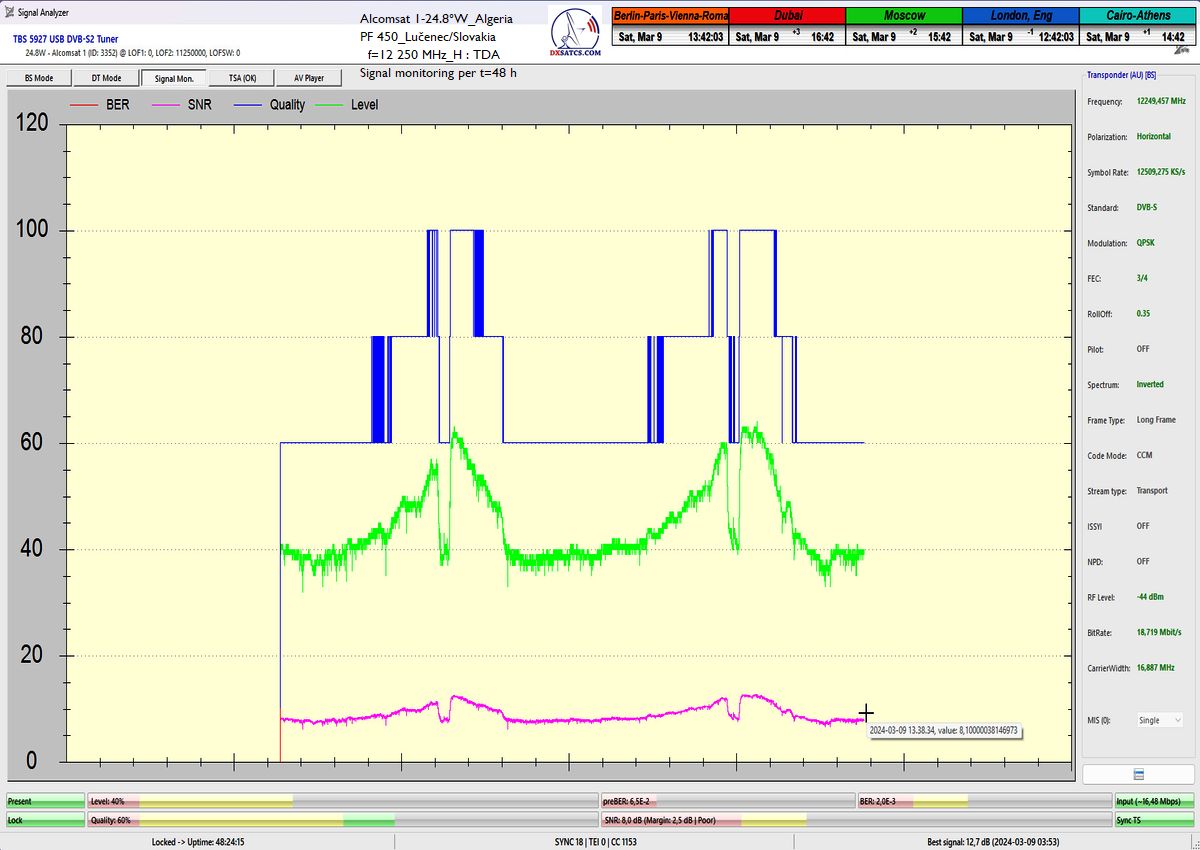

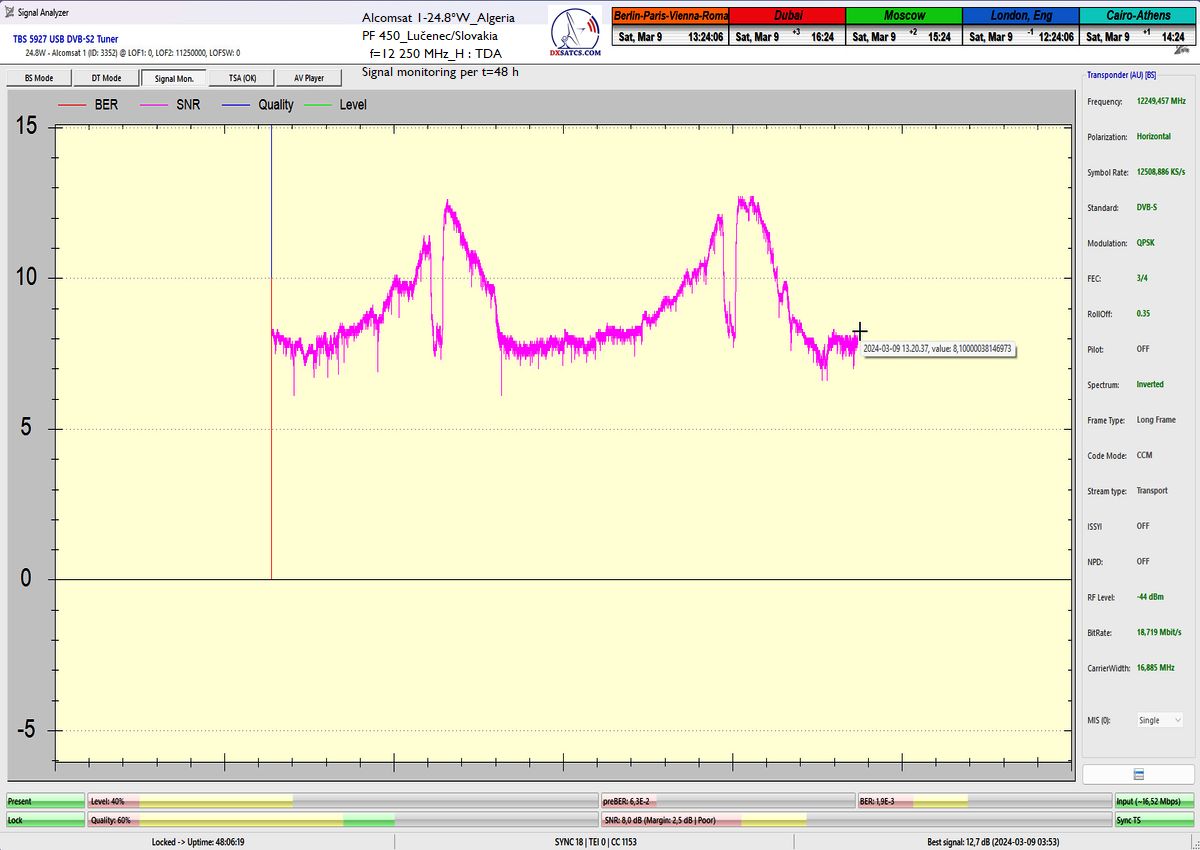

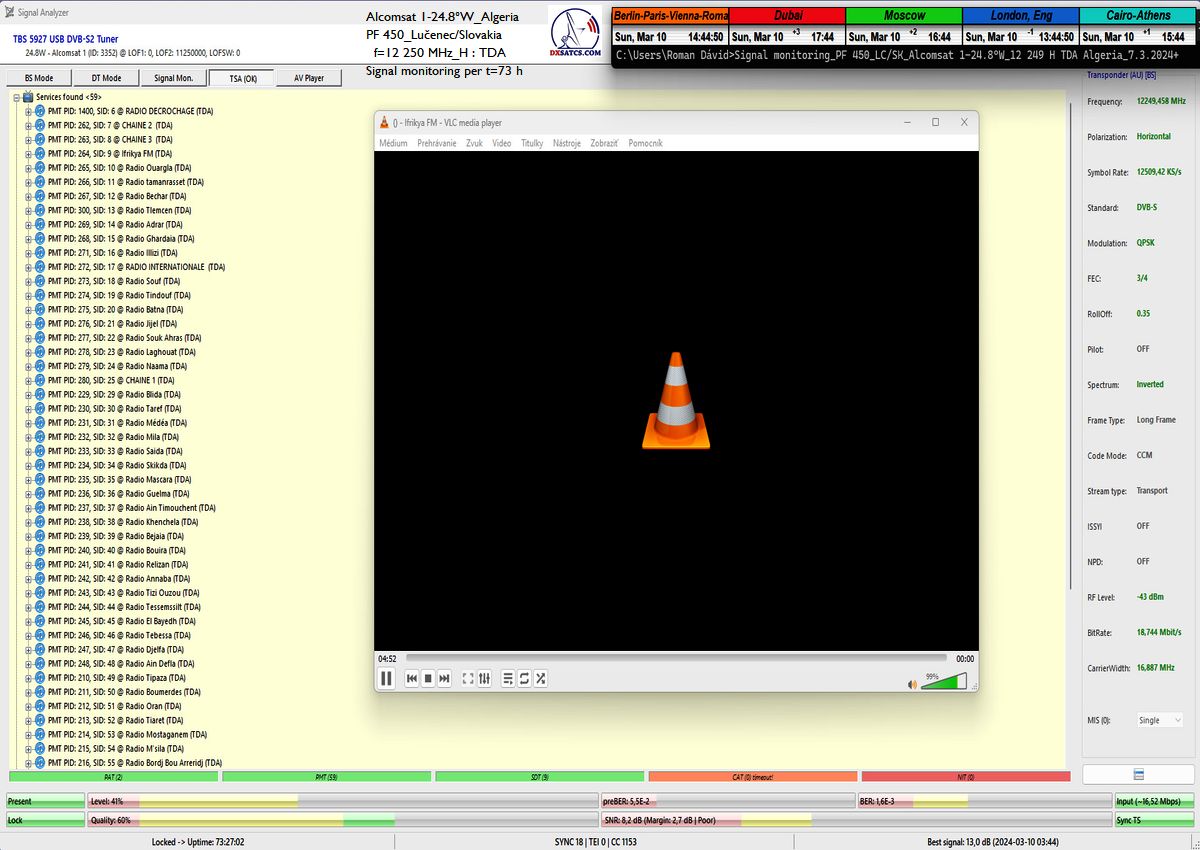

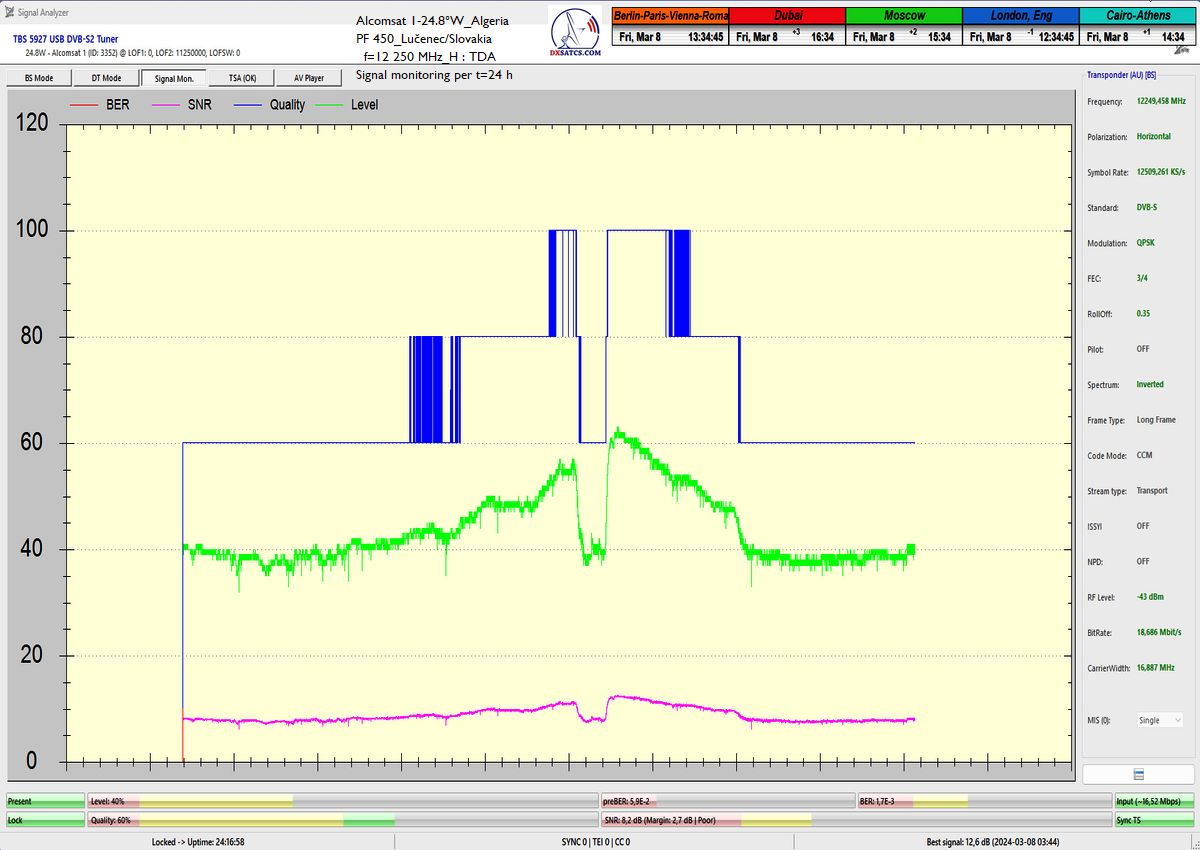

Nepretržitý monitoring signálnych parametrov v jednotke t=72 hodín
Continuous monitoring of signal parameters in unit t=72 hours
►Deň záznamu monitoringu : od 7.3.2024 do 10.3.2024
►Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_Q-PLL Type O s LOF stabilitou +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications that minimize
any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide flange.
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder Drehbank),
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs und einem
speziellen Fokus auf die Implementierung der Wellenleiterflansche.
Alcomsat 1 at 24.8°W
Place of sat.reception in Central Europe _ Geografischer Punkt des Satellitenempfangs in Mitteleuropa
Lučenec/Slovakia : 48°19′53″ s. š., 19°40′15″ v. d.

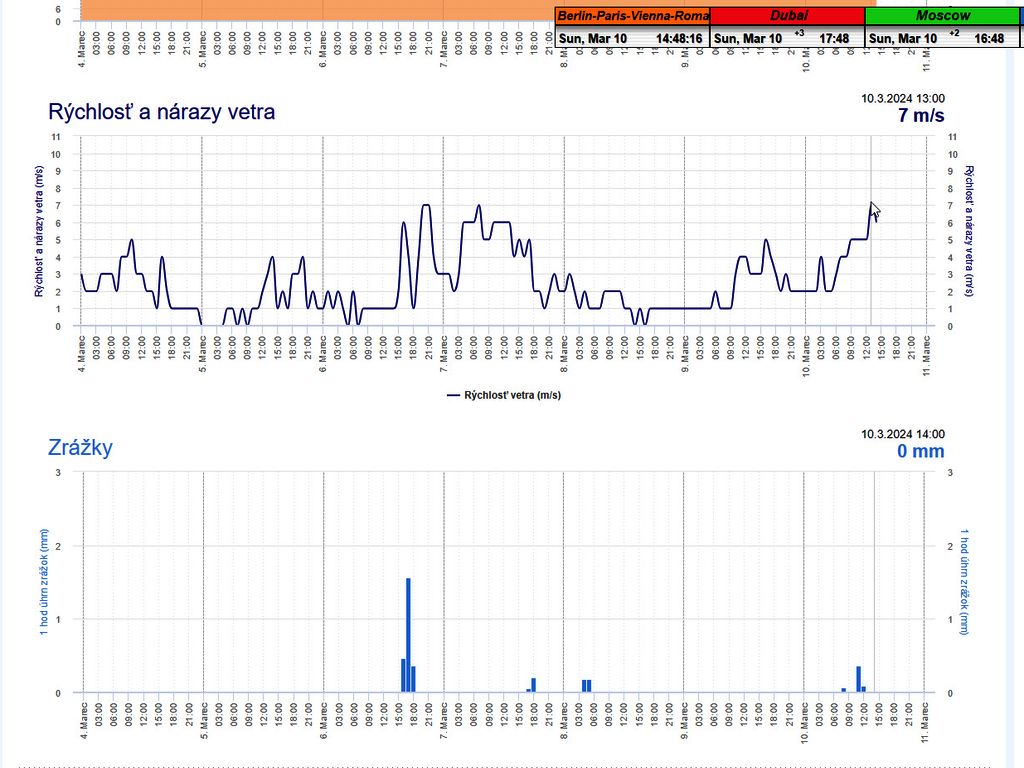

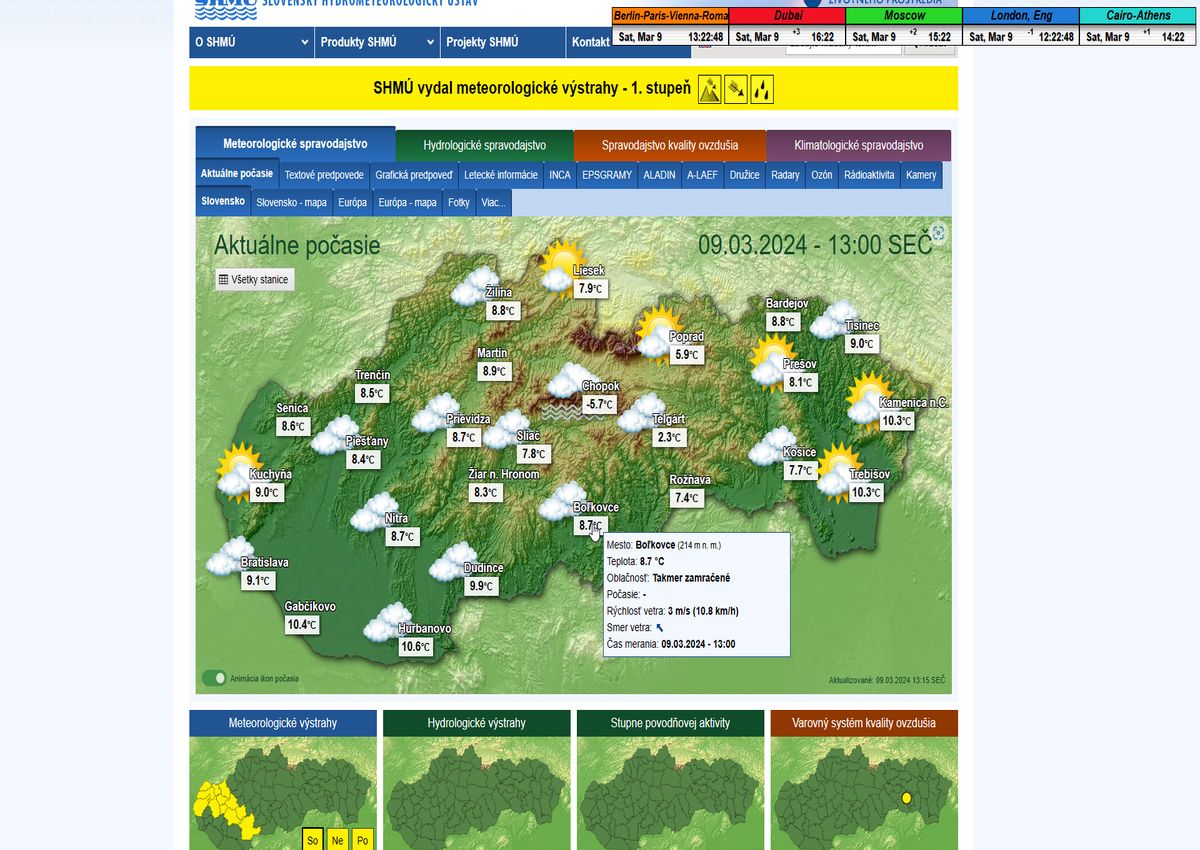

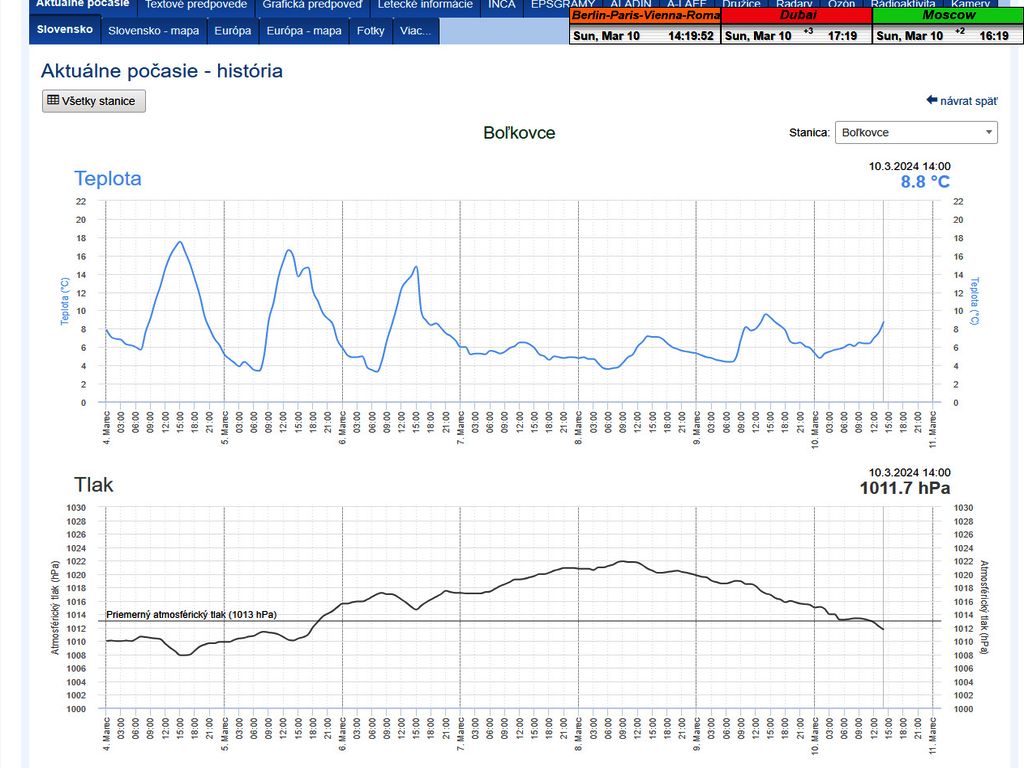

►Stav atmosféry : na základe meteogramov zo zdrojov shmu.sk môžem potvrdiť že počas výkonu signálneho monitoringu v Lučenci
prevládalo zamračené a daždivé počasie

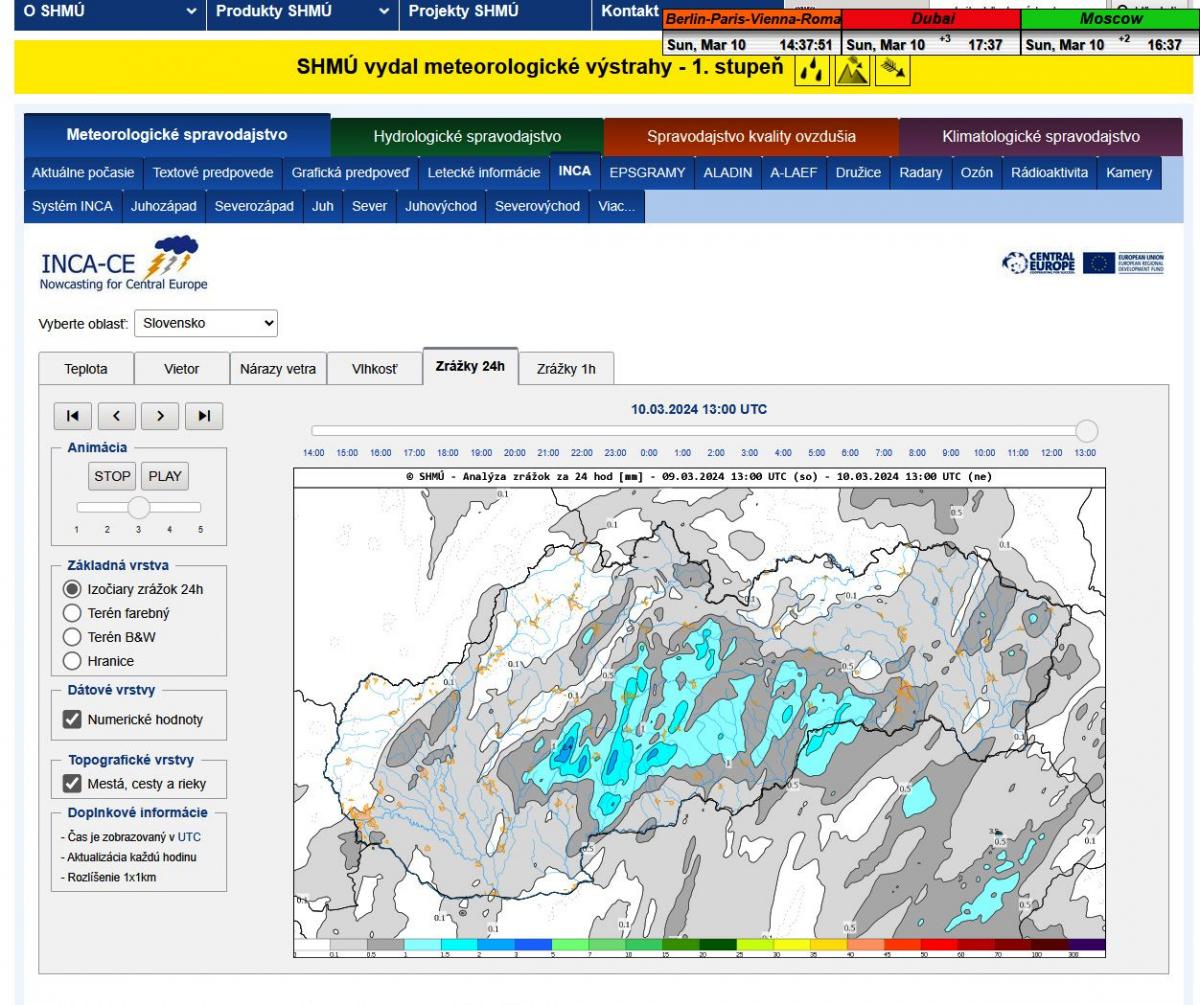

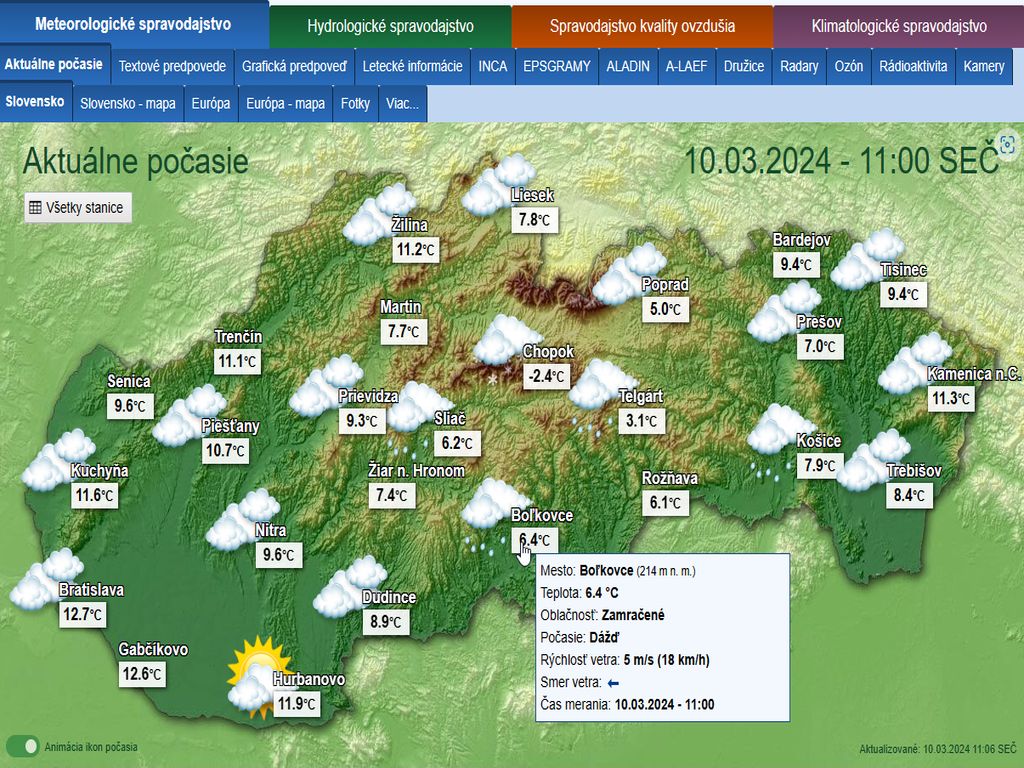

10.3.2024 _ 11:00 SEČ INCA/SHMU.sk_zrážky za 24h
poveternostná situácia pred a v čase ukončenia monitoringu
The weather situation before and at the time of monitoring termination
Die Wetterlage vor und zum Zeitpunkt der Beendigung der Überwachung
TBS 5927+EBSpro >>> SNR peak=13,0 dB
celkový čas signálneho monitoringu : 72+ hod.
od 7.3.2024 do 10.3.2024
od 7.3.2024 do 10.3.2024
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 72+ hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 72+ hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 8.3.2024
- okamžitá kvalita okolo SNR=8,2 dB o 13:30 CET -
- okamžitá kvalita okolo SNR=8,2 dB o 13:30 CET -
►+48 hodín_ Priebežný stav v signálnom monitoringu dňa 9.3.2024
- okamžitá kvalita okolo SNR=8,0 dB o 13:20+ CET -
►+ 72 hodín_Priebežný stav v signálnom monitoringu dňa 10.3.2024 a aktuálna poveternostná situácia
- Locked Uptime : 73:27:02 -
- okamžitá kvalita okolo SNR=8,2 dB o 14:36+ CET -
►►Alcomsat 1 at 24.8°W-TDA Algeria : copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are resultsthat come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnejčinnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic
