Eutelsat 21B at 21.5°E-Western : PF Prodelin 450 & PF Prodelin 370
11 604,300 MHz_H_SR=175 ksym/s : SNRT Radio Laayoune

                                                                ( Update date: 9.10.2024 )

          >Eutelsat 21B at 21.5°E_Low Symbol Rate>SR=175 ksym/s in satellite reception practice & Radio Laayoune <



►►Eutelsat 21B at 21.5°E-Western : Low symbol rates (SR) in satellite reception practice



During the continuous signal monitoring of signal distribution, a symmetric reflector Prodelin with diameters of 450 and 370 cm was applied

Beim kontinuierlichen Signalmonitoring der Signalverteilung wurde ein symmetrischer Reflektor von Prodelin mit Durchmessern von 450 und 370 cm verwendet

Pri výkone kontinuálneho signálneho monitoringu signálnej distribúcie bol aplikovaný symetrický reflektor Prodelin s priemerom 450 a 370 cm


Installed symmetric reflectors and the diameter of their effective area : D=370 & 450 cm

Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 & 450 cm

Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=370 & 450 cm

                                               R1                                                                                                          R2




►Signálny reťazec je tvorený / The signal chain consists of the following components :  Prodelin 450/370 cm

Signálny reťazec je tvorený :

PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku

(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej

vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL 9.75 F s LOF stabilitou +/- 10 kHz

PF Prodelin 370 cm > Primárny žiarič umiestnený v mechanizme manuálnej SKEW rotácie > polarizačná výhybka OMT typ ESA-1212-X/1> LNB SMW_Q-PLL type R,

LOF stabilita +/- 25 kHz



PF Prodelin 450_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications
that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide
flange > SMW PLL LNB 9.75 GHz +/- 10 kHz
PF Prodelin 370 cm > Primary feedhorn placed in the manual SKEW rotation mechanism > OMT type ESA-1212-X/1 > LNB SMW Q-PLL type R, LOF stability +/- 25 kHz




PF Prodelin 450_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder
Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs
und einem speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz

PF Prodelin 370 cm > Primärstrahler im manuellen SKEW-Rotationsmechanismus platziert > OMT Typ ESA-1212-X/1 > LNB SMW Q-PLL Typ R, LOF-Stabilität +/- 25 kHz


►►Eutelsat 21B at 21.5°E-Western : Beacon frequency / TT&C

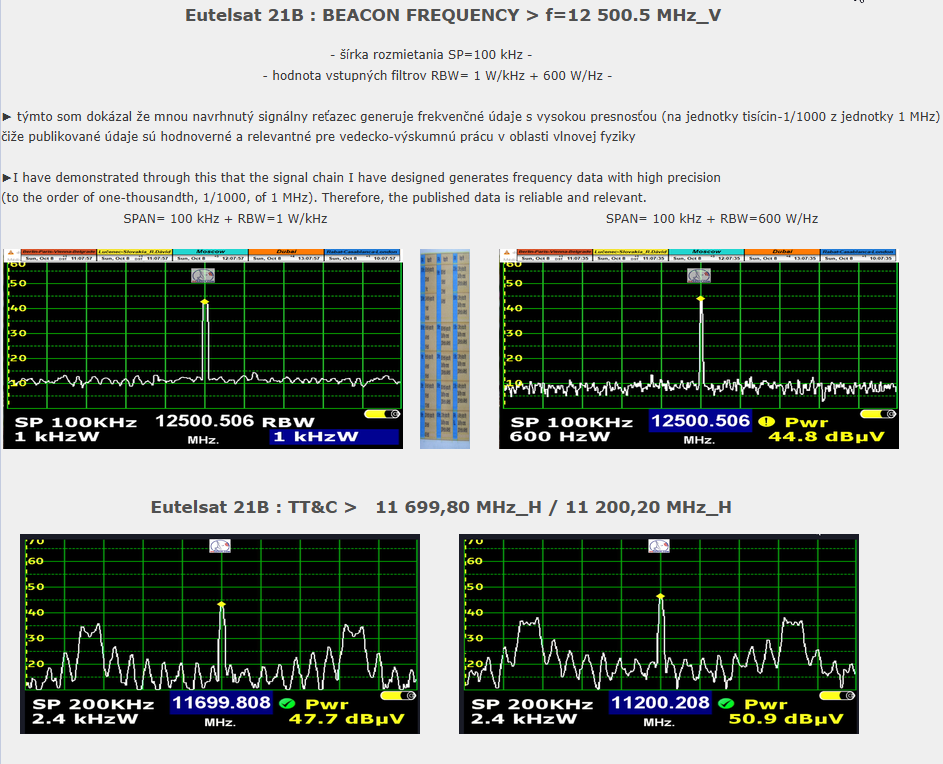

                                Eutelsat 21B : BEACON FREQUENCY > f=12 500.5 MHz_V


                                                                              - šírka rozmietania SP=100 kHz -
                                                              - hodnota vstupných filtrov RBW= 1 W/kHz + 600 W/Hz -

► týmto som dokázal že mnou navrhnutý signálny reťazec generuje frekvenčné údaje s vysokou presnosťou (na jednotky tisícin-1/1000 z jednotky 1 MHz)
čiže publikované údaje sú hodnoverné a relevantné pre vedecko-výskumnú prácu v oblasti vlnovej fyziky

►I have demonstrated through this that the signal chain I have designed generates frequency data with high precision
(to the order of one-thousandth, 1/1000, of 1 MHz). Therefore, the published data is reliable and relevant.

                             SPAN= 100 kHz + RBW=1 W/kHz                                                                  SPAN= 100 kHz + RBW=600 W/Hz






                          Eutelsat 21B : TT&C >   11 699,80 MHz_H / 11 200,20 MHz_H



►►Eutelsat 21B at 21.5°E-Western-spectrum analysis : 11 604,300 MHz_H - Radio Laayoune



                                                                                  C1_11 599,250 MHz : Chada FM
                                                                                  C2_11 599,530 MHz : Medina FM
                                                                                  C3_11 599,760 MHz : MED Radio

                                                                                    C4_11 602,760 MHz : Atlantic Radio

                                                                                  C5_11 603,790 MHz : LUXE radio
                                                                                    C6_11 604,050 MHz : Radio Dakhla
                                                                              C7_11  604,300 MHz : Radio Laayoune


                                                 C7_Carrier width/Trägerbreite : 210 kHz

                   SPAN=1 MHz : 11 599,250>11 599,530>11 599,760 MHz >11 602,760 > 11603,790 > 11 604,050 > 11 604,300 MHz



►►Eutelsat 21B-Dakhla Radio : Selection of the oscillator in relation to the resulting quality and continuity of the Lock process



►Vzťah medzi výberom oscilátora v štvoroscilátorovom konvertore SMW Q-PLL Type R a výsledným priebehom kontinuity zámku a kvality na nosnej

s  aplikovaným parametrom symbolovej rýchlosti SR=175 ksym/s na výstupe zo symetrického reflektora Prodelin s  priemerom d=370 cm

 ►The relationship between the selection of the oscillator in a four-oscillator converter SMW Q-PLL Type R and the resulting continuity of lock

and quality on the carrier with an applied symbol rate parameter of SR=175 ksym/s at the output of a symmetric Prodelin reflector with a diameter of d=370 cm.

 ►Der Zusammenhang zwischen der Auswahl des Oszillators in einem Vier-Oszillator-Konverter SMW Q-PLL Typ R und dem resultierenden Verlauf

der Kontinuität des Lock- und Qualitätsmerkmals auf dem Träger mit einem angewendeten Symbolratenparameter von SR=175 ksym/s am Ausgang
eines symmetrischen Prodelin-Reflektors mit einem Durchmesser von d=370 cm.



►A_Dokázateľne exemplárny priebeh dokazovania,ktorý verifikuje stabilitu príjmu na 100% bez čo i len jedného poklesu priebehu kvality Q pod úroveň 100%
v jednotke t=24 hodín,so špičkou kvality SNR=12,4 dB a pri permenentne oscilujúcej výške signálnej rezervy od 2 do 3 dB.Výskyt dažďových prehánok s minimálnou
intenzitou nijako neovplyvnili výsledný priebeh a stabilita príjmu nebola ani jeden krát narušená.



Eng: A demonstrably exemplary verification process, which confirms 100% reception stability without a single drop in quality (Q) below 100% over a period of t=24h,
with a peak Signal-to-Noise Ratio (SNR) of 12.4 dB and a consistently oscillating signal margin between 2 and 3 dB. The occurrence of rain showers with minimal
intensity did not affect the overall result, and the reception stability was not compromised even once.





Ger:Ein nachweislich exemplarischer Prüfverlauf, der eine Empfangsstabilität von 100 % bestätigt, ohne dass die Qualität (Q) auch nur einmal unter 100 % fällt,
über einen Zeitraum von t = 24 Stunden, mit einem Spitzen-Signal-Rausch-Verhältnis (SNR) von 12,4 dB und einer ständig oszillierenden Signalmarge zwischen
2 und 3 dB. Das Auftreten von Regenschauern mit minimaler Intensität hatte keinen Einfluss auf das Endergebnis, und die Empfangsstabilität wurde kein einziges
Mal beeinträchtigt.



►B_Aj napriek dokázateľne stabilnému priebehu na 100% s LOF=10 GHz bez jediného výpadku v kontinuite funkcie,musím potvrdiť že signálny reťazec
na výstupe z PF 370 cm generoval nedostatočnú výšku signálnej rezervy,ktorá okolo 10x poklesla na úroveň okolo šumového prahu pri Q=20%,čo znamená
že chýbali len jednotky desatín z jedného decibela aby nastal totálny výpadok a strata v kontinuite Locku,k čomu nakoniec ale nedošlo ani jeden krát.
Ovšem pri výskyte len mierne vyšších intenzít dažďových zrážok by k výpadku nepochybne došlo aj s LOF=10 GHz,čiže moje hodnotenie musí byť objektívne
a reflektor s priemerom D=370 cm je nedostatočný s akýmkoľvek oscilátorom pre dosiahnutie plne stabilného príjmu v zemepisných podmienkach strednej Európy,
konkrétne pre túto nosnú...viď výsledky s LOF=9.75 GHz na výstupe z PF 370 cm ...



Eng:Despite a demonstrably stable performance at 100% with LOF = 10 GHz without a single continuity failure in function, I must confirm that the signal chain
at the output from the 370 cm PF generated an insufficient signal margin, which dropped approximately 10 times to a level near the noise threshold at Q = 20%.
This means that only a few tenths of a decibel were missing for a total dropout and loss of Lock continuity, which, however, did not occur even once.
Nevertheless, with the occurrence of slightly higher intensities of rainfall, a dropout would undoubtedly have occurred even with LOF = 10 GHz.
Therefore, my evaluation must be objective, and the reflector with D = 370 cm is insufficient with any oscillator for achieving fully stable reception in the geographical
conditions of Central Europe, specifically for this carrier... see results with LOF = 9.75 GHz.



Ger:Trotz eines nachweislich stabilen Verlaufs bei 100 % mit LOF = 10 GHz ohne einen einzigen Funktionsunterbruch in der Kontinuität muss ich bestätigen,
dass die Signalkette am Ausgang des 370 cm PF eine unzureichende Signalmarge generierte, die etwa 10 Mal auf ein Niveau in der Nähe der Rauschschwelle
bei Q = 20 % fiel. Dies bedeutet, dass nur wenige Zehntel eines Dezibels fehlten, um einen totalen Ausfall und den Verlust der Lock-Kontinuität zu verursachen,
was jedoch kein einziges Mal eintrat. Bei nur geringfügig höheren Regenintensitäten wäre jedoch mit LOF = 10 GHz zweifellos ein Ausfall eingetreten. Daher muss
meine Bewertung objektiv sein, und der Reflektor mit D = 370 cm ist mit jedem Oszillator unzureichend, um einen vollständig stabilen Empfang unter den geografischen
Bedingungen Mitteleuropas zu gewährleisten, insbesondere für diesen Träger... siehe Ergebnisse mit LOF = 9,75 GHz.





►C_Tu je dôkaz že aj priemerný (a pre niekoho aj zanedbatelne nízky) rozdiel len 0,5 dB vo veľkosti signálnej rezervy v porovnaní medzi dvoma oscilátormi
10/9.75 GHz, môže konkrétne v tomto prípade a na výstupe z PF=370 cm znamenať rozdiel medzi celkovo stabilným a jednoznačne nestabilným príjmom
s celkovou dĺžkou výpadkov v kontinuite Locku okolo 25 minút z jednotky monitoringu t=24 hodín pri mierne zhošených poveternostných podmienkach s LOF=9.75 GHz.
Čiže pri percentuálnom vyjadrení kvantity výpadkov okolo 25 minút tj 1,73611% z t=24 hodín poklesla stabilita príjmu na 98,264% čo najlepšie dokazuje vizualizovaná
forma dokazovania v grafe v ktorom modrý priebeh kvality Q padá na nulovú hladinu,ktorá sa rovná výpadku v kontinuite Locku.Toto vypovedá aké je dôležité
pre objektívnosť výsledkov uplatňovať mnou zadefinovaný metodický postup meraní a zberu údajov zo signálneho monitoringu s dostatočnou dĺžkou a nie čakať
a publikovať nijaké bezcenné Locky alebo skeny spektra v čase ked je prítomná špička výkonu a kvality a následne klamať verejnosť že
"mi to samozrejme beží" pretože len opäť zopakujem abecedu prvého stupňa základnej školy že dosiahnutie a prezentácia samotného Lock-u v spektre ani zďaleka
neznamená dosiahnutie stabilného príjmu,pretože Lock nerovná sa a neznamená príjem.Lock je len Lock nič viac a nič menej.



Eng:Here is the proof that even an average (and for some, negligibly small) difference of only 0.5 dB in signal margin between two oscillators, 10/9.75 GHz, can,
in this specific case and at the output from the PF = 370 cm, mean the difference between completely stable and clearly unstable reception, with a total duration
of Lock continuity dropouts around 25 minutes during a monitoring unit of t = 24 hours under slightly worsened weather conditions with LOF = 9.75 GHz.
Thus, in percentage terms, the total dropout duration of around 25 minutes, i.e., 1.73611% of t = 24 hours, reduced reception stability to 98.264%,
which is best demonstrated by the visualized form of verification in a graph where the blue quality curve (Q) drops to zero, equating to a Lock continuity dropout.
This highlights the importance of applying my defined methodological procedure for measurements and data collection from signal monitoring
over a sufficiently long period to ensure objectivity, rather than waiting to publish some Lock or spectrum scans during peak performance and quality,
and then misleading the public by claiming "of course it works," because, again, I repeat the elementary school basics: achieving and presenting
the Lock in the spectrum is by no means synonymous with stable reception. Lock does not equal reception. Lock is just Lock, nothing more, nothing less.





Ger:Hier ist der Beweis, dass selbst ein durchschnittlicher (und für manche vernachlässigbar kleiner) Unterschied von nur 0,5 dB in der Signalmarge zwischen zwei
Oszillatoren, 10/9,75 GHz, in diesem speziellen Fall und am Ausgang des PF = 370 cm den Unterschied zwischen vollständig stabilem und eindeutig instabilem
Empfang bedeuten kann, wobei die Gesamtdauer der Lock-Kontinuitätsunterbrechungen etwa 25 Minuten bei einer Überwachungseinheit von t = 24 Stunden unter
leicht verschlechterten Wetterbedingungen mit LOF = 9,75 GHz betrug. In Prozent ausgedrückt führte die Gesamtdauer der Ausfälle von etwa 25 Minuten, d. h. 1,73611 %
von t = 24 Stunden, zu einer Verringerung der Empfangsstabilität auf 98,264 %, was am besten durch die visualisierte Form des Nachweises in einem Diagramm gezeigt
wird, bei dem die blaue Qualitätskurve (Q) auf Null fällt, was einem Ausfall der Lock-Kontinuität entspricht. Dies unterstreicht, wie wichtig es ist, mein definiertes
methodisches Verfahren für Messungen und Datenerfassung aus dem Signalmonitoring über einen ausreichend langen Zeitraum anzuwenden,
um Objektivität zu gewährleisten, anstatt zu warten und einige Lock- oder Spektrums-Scans während der Spitzenleistung und -qualität zu
veröffentlichen und dann die Öffentlichkeit zu täuschen, indem man behauptet: "Natürlich funktioniert es", denn ich wiederhole noch einmal die
Grundlagen der Grundschule: Das Erreichen und Präsentieren des Locks im Spektrum ist bei weitem nicht gleichbedeutend mit stabilem Empfang.
Lock ist nicht gleich Empfang. Lock ist nur Lock, nicht mehr und nicht weniger.

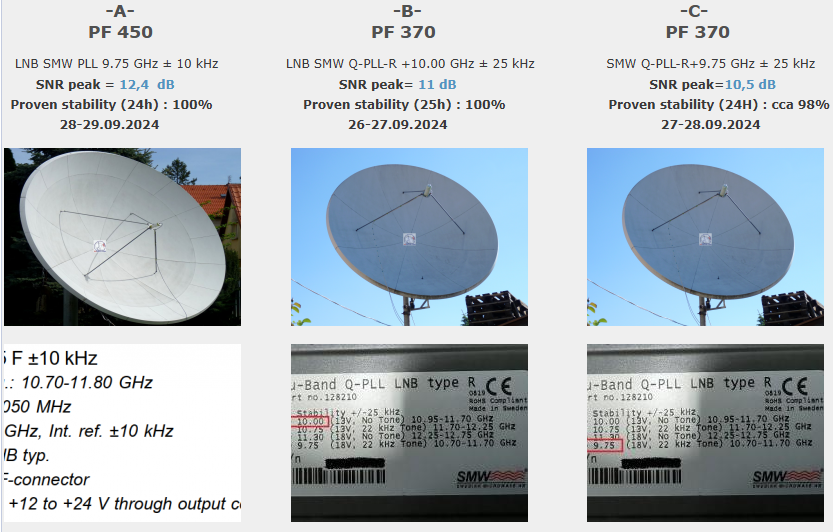

                  -A-                                             -B-                                             -C-

               PF 450                                      PF 370                                        PF 370

   LNB SMW PLL 9.75 GHz ± 10 kHz                LNB SMW Q-PLL-R +10.00 GHz ± 25 kHz                 SMW Q-PLL-R+9.75 GHz ± 25 kHz

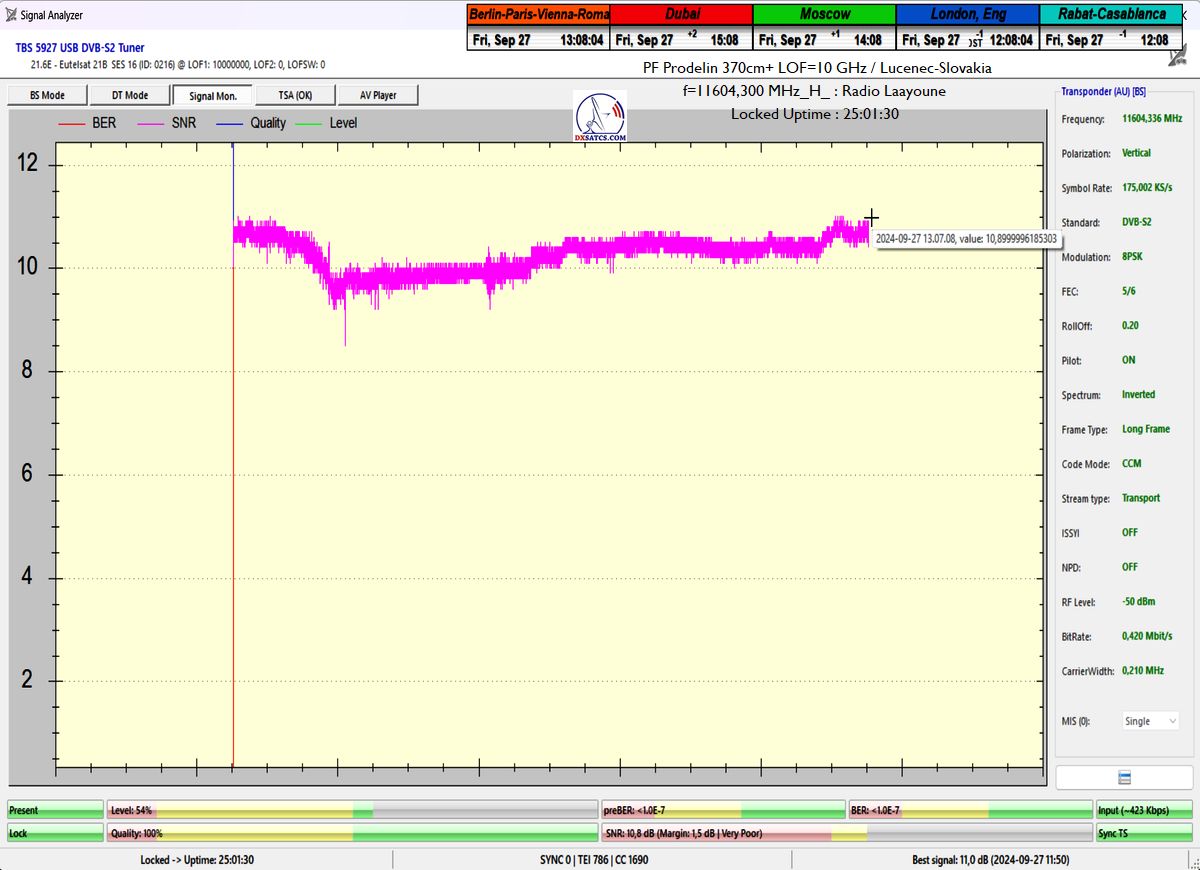

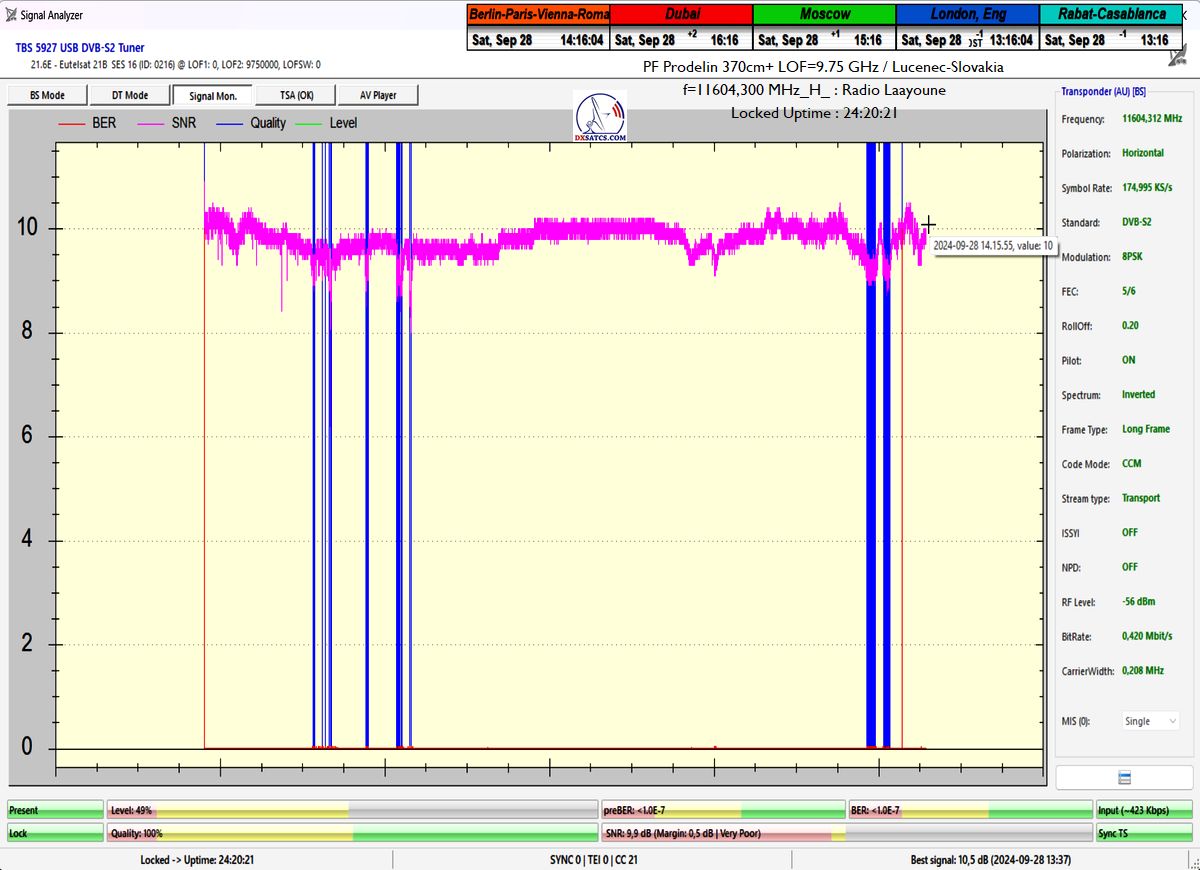

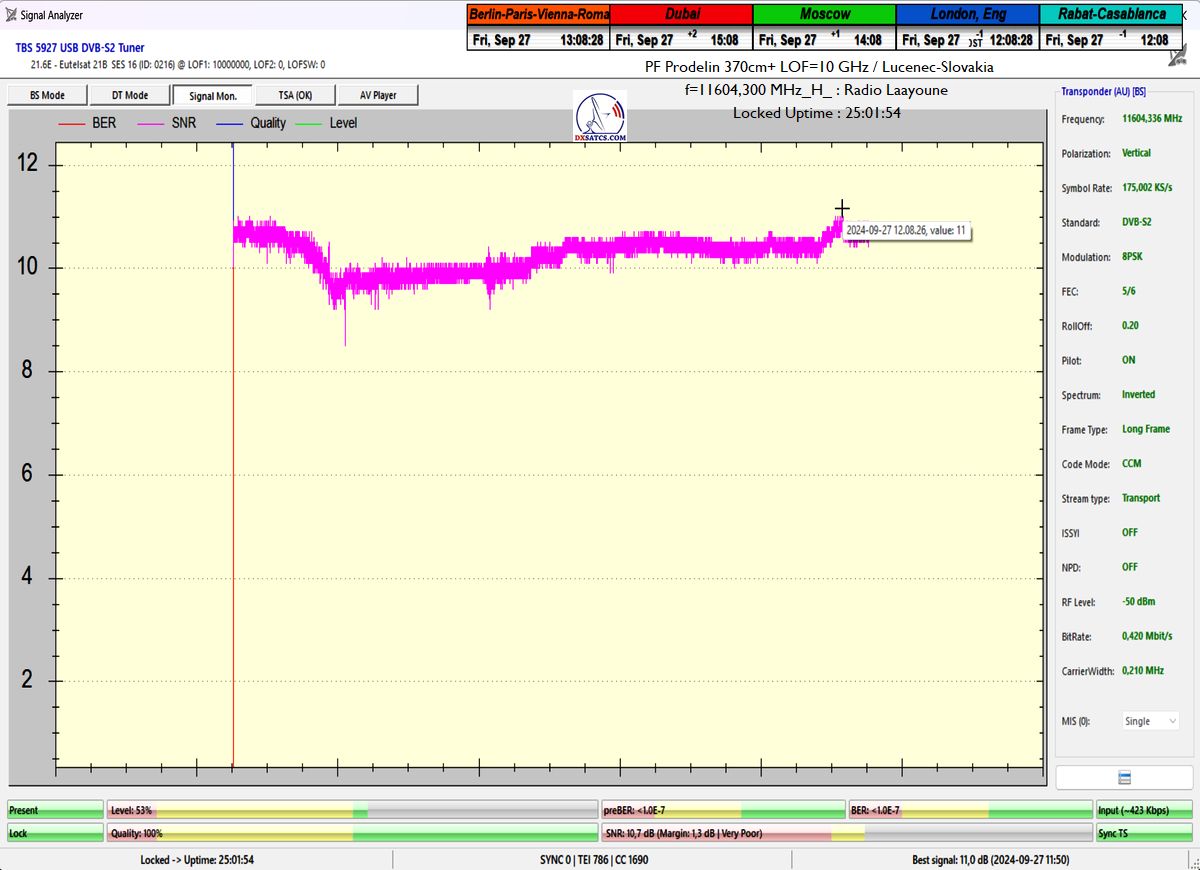

        SNR peak = 12,4  dB                                        SNR peak= 11 dB                                               SNR peak=10,5 dB
  Proven stability (24h) : 100%                      Proven stability (25h) : 100%                         Proven stability (24H) : cca 98%
              28-29.09.2024                                              26-27.09.2024                                                    27-28.09.2024



                                                                                                                                                                                                                                +                                                                +                                                                      +











►►Eutelsat 21B at 21.5°E-Western-11 604,300 MHz-Radio Laayoune : Statistics of PIDs in the TS and HTTP Stream reader



                                                                        11 604.300 MHz : Radio Laayoune

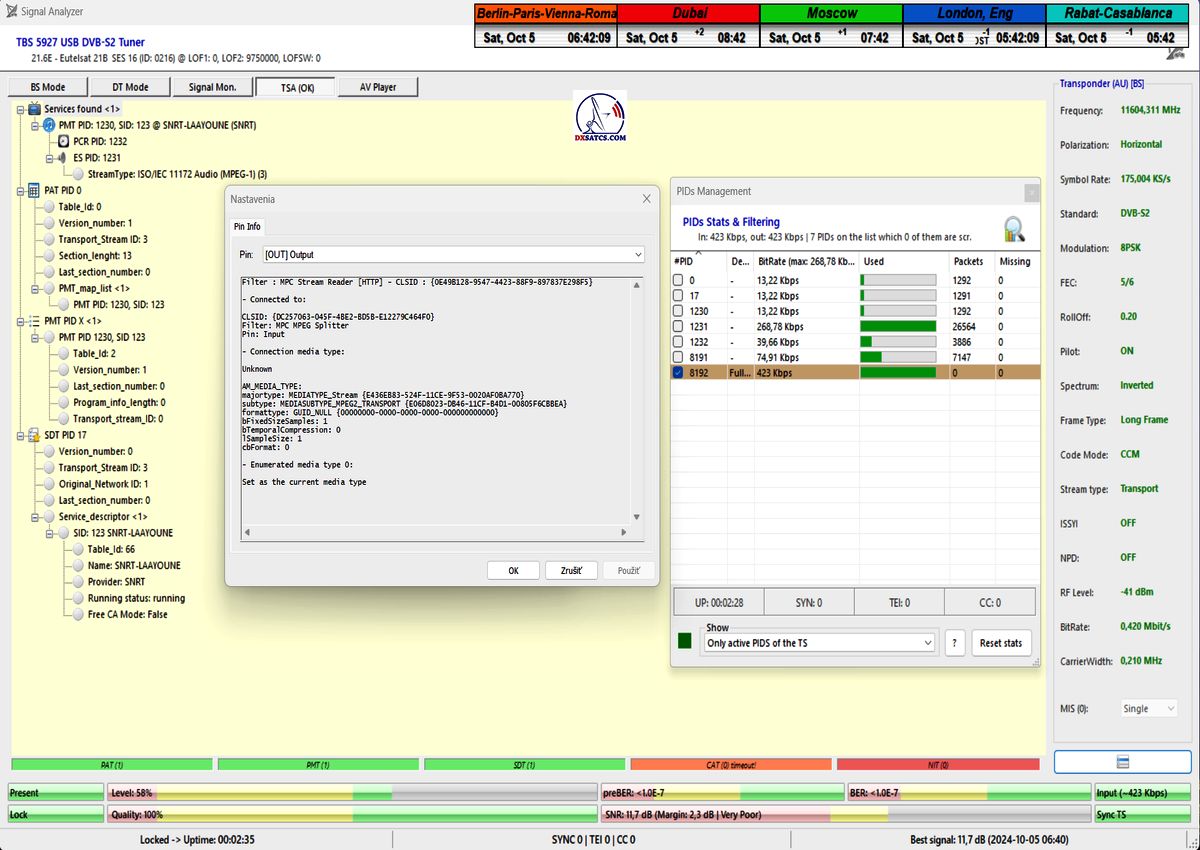

                                                    Statistics of PIDs in the Transport stream and Stream reader
                                                          Statistik der PID im Transportstrom und Stream-Leser
                                                   PIDs štatistika v transportom streame a čítačka dátového toku


                       Audio#1 : Arabic (SNRT Laayoune),MPEG-Audio,48.0 kHz,2ch,256 kbit/s










►►Eutelsat 21B at 21.5°E-Western-11 604,300 MHz-Radio Laayoune: Continuous signal monitoring / Nepretržitý signálny monitoring

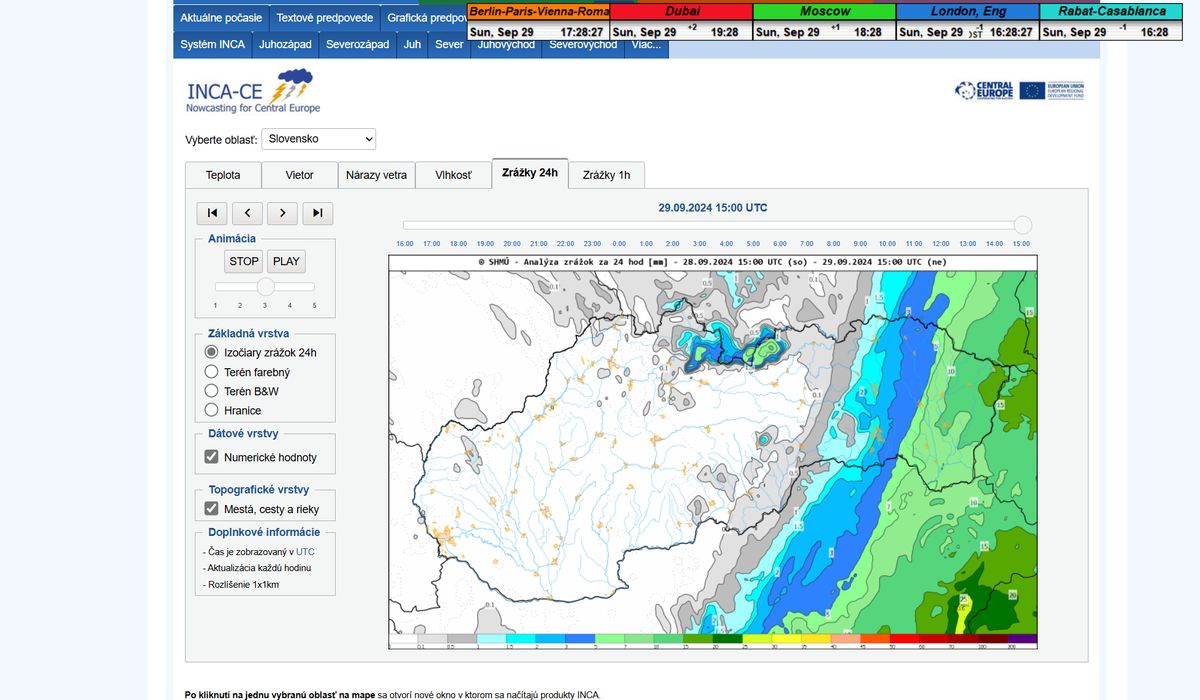

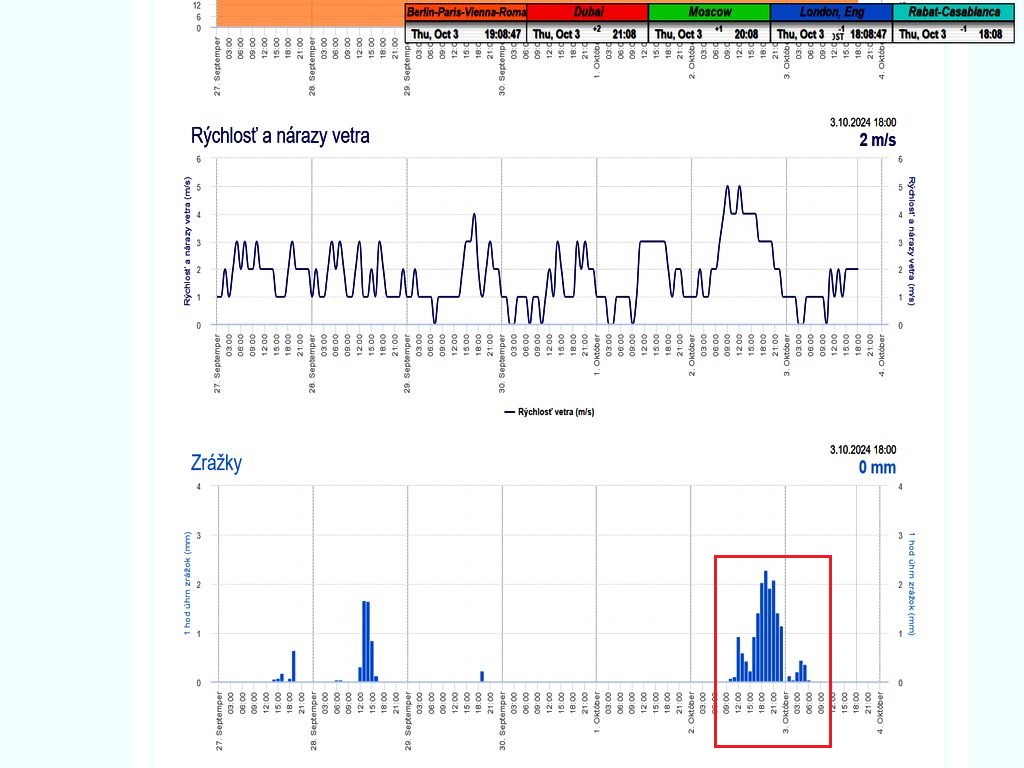

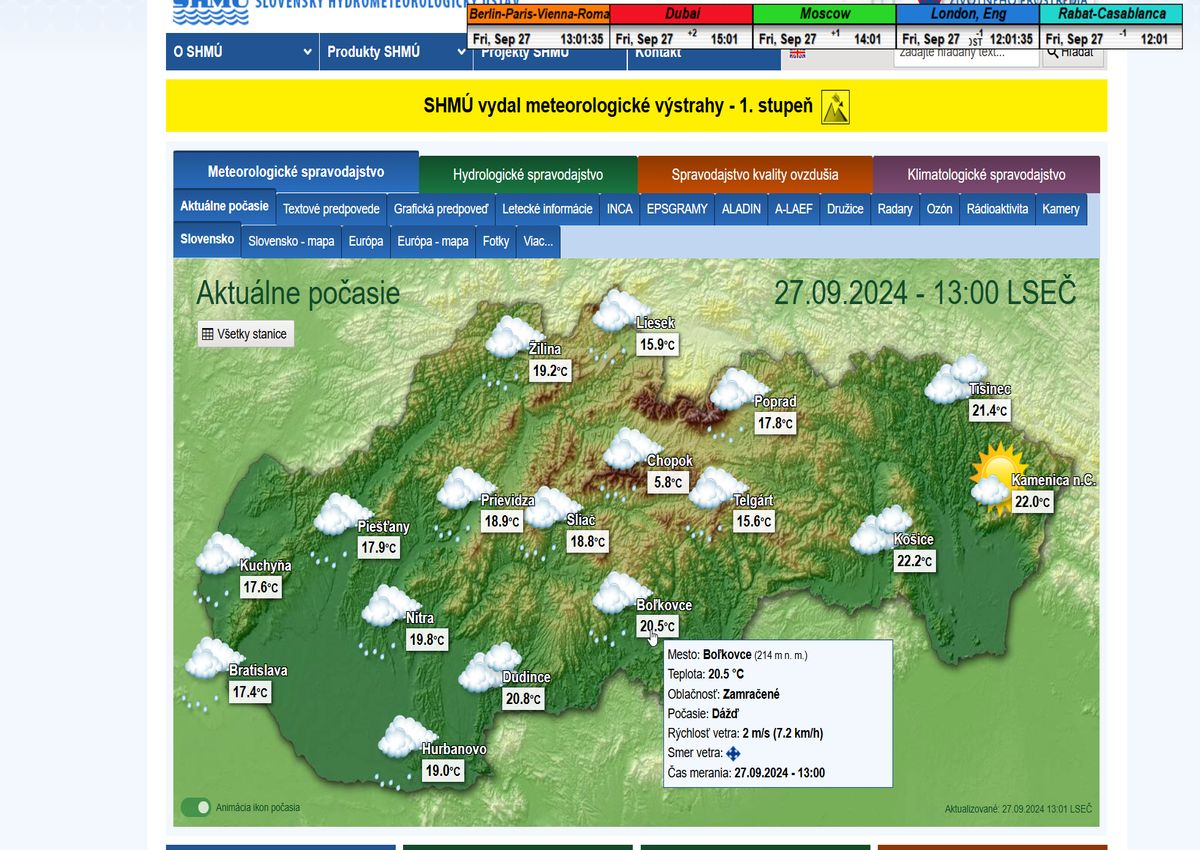

►Wetterverhältnisse / Weather conditions / Poveternostné podmienky :    Takmer celodenné dažďové prehánky od 2 do 3.10.2024
dôkladne preverili dokázanú stabilitu príjmu pri minimálnom odstupe C/N=9,4 dB... viď. dôkazy zo zdrojov shmu.sk

►Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní

Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com
je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov
z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť.
Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním
na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu
družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov
postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné
až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje
nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových
lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme
nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz
je vo svojej podstate zbytočné a klamlivé.

Eng:

The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com
is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020,
it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient
duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with
expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite
reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific
antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless,
Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure,
which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency
spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because
the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially
pointless and deceptive.

Ger :

Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen
auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können.
Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher
Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid
definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre
atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall
oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen
folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können,
handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren,
das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden
können.Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität
in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ...
nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.

                                              TBS 5927+EBSpro >>> SNR peak=12,3 dB

                                                                         celkový čas signálneho monitoringu : 96 hodín

                                                                                       od 29.9.2024 do 03.10.2024

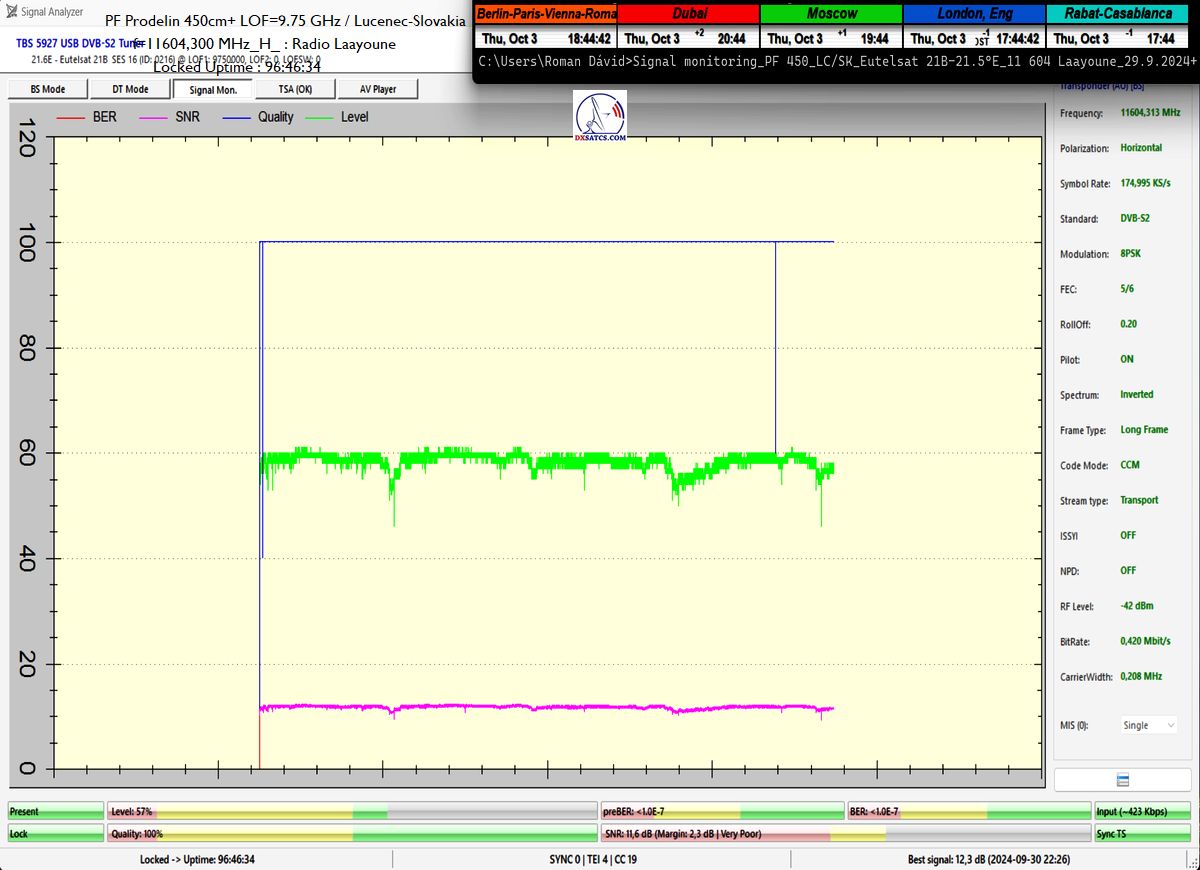

►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...


                                                                       - Locked UPtime : 96:46:34 -

►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 96 hodín

                                                             - Locked UPtime : 96:47:05  -


►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 96 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
