►►Alphasat I-XL-Inmarsat I-4A F4-λ=25°e-L-KA-Q band : BEACON frequencies,identification of the satellite in orbit ...
Alphasat satellite, operating in standard L-band (1525-1559 MHz and 1626.5-1660.5 MHz) and the new extended L-band allocations.
KA band satellite reception : part of the linear-V spectrum from 19.6 to 20.2 GHz
Alphasat satellite mainly operates in standard and extended L-band,not in the Ka band
►Alphasat-Inmarsat I-4A F4-25°E-L-KA-Q band : TDP 5 general description / source : www.inmarsat.com
Alphasat satellite, operating in standard L-band (1525-1559 MHz and 1626.5-1660.5 MHz) and the new extended L-band allocations.

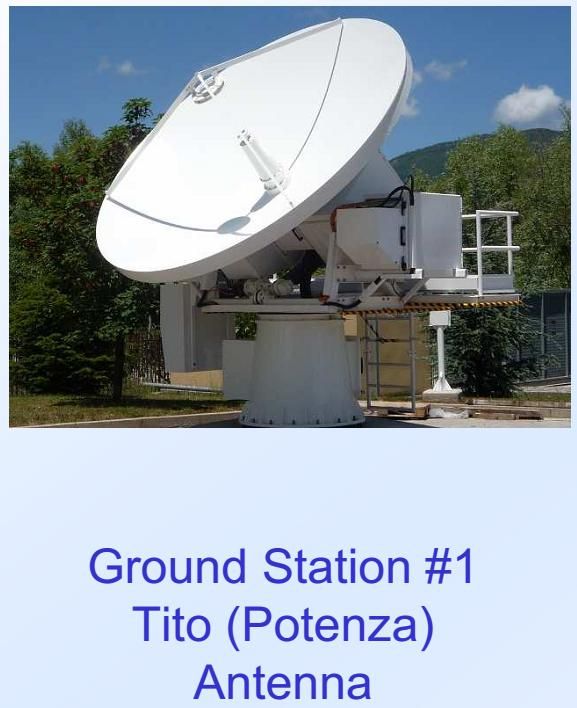

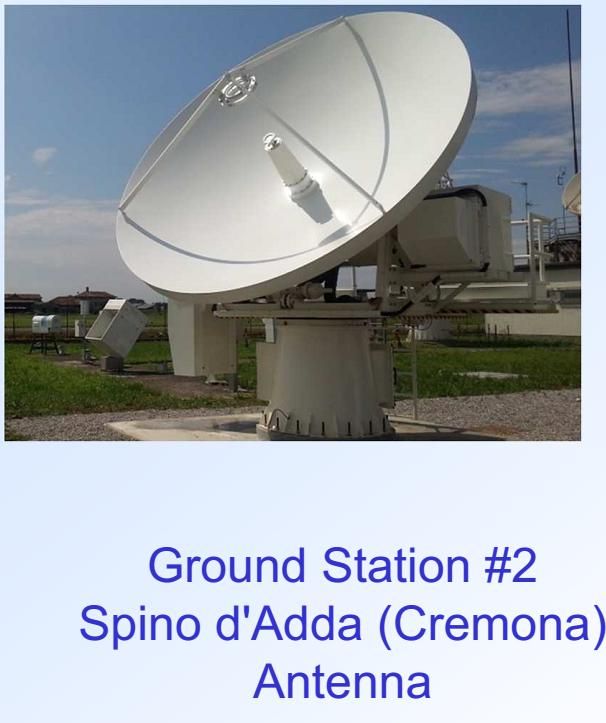

Alphasat: 3x Ground stations TDP 5 Ground System communication lines
source : inmarsat.com
download pdf
►Alphasat-Inmarsat I-4A F4-25°E-KA-band+Q-band beacon frequencies : basic facts / source : www.space.it
KA band beacon frequency : 19 701 MHz_V Q band beacon frequency : 39 402 MHz_linear
►Alphasat-Inmarsat I-4A F4-25°E-KA-band-EIRP=19.5 dBW : 2x Beacon frequency in the linear-V+H part of the KA spectrum
author analyzes the spectrum of linear vectors V and H from 18 to 22.5 GHz
1x Beacon frequency in the V spectrum: 19 701 MHz
V spectrum-SPAN 200 kHz V spectrum-SPAN 500 kHz V spectrum-SPAN 1 MHz

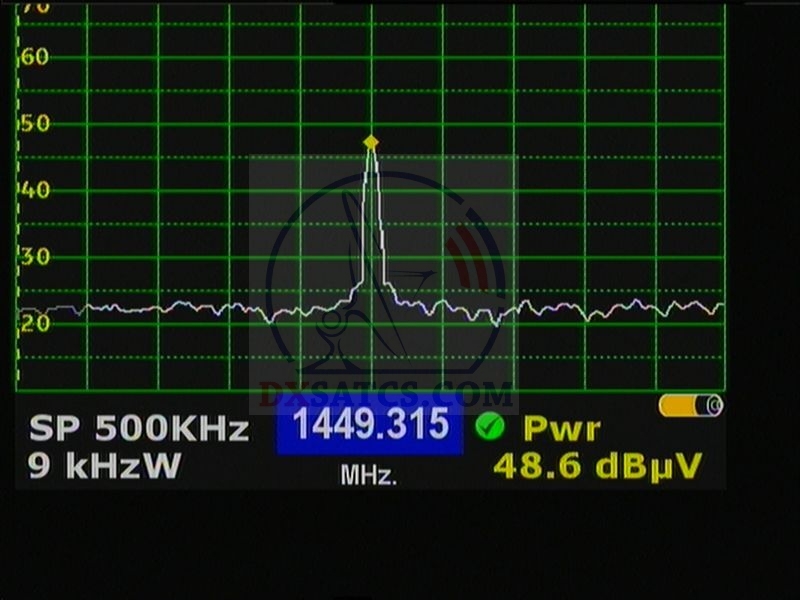

1x Beacon frequency in the H spectrum: 19 699 MHz
H spectrum-SPAN 100 kHz H spectrum-SPAN 200 kHz H spectrum-SPAN 500 kHz
►Alphasat-Inmarsat I-4A F4-25°E-KA-band : komentár autora Romana Dávida
a, Prvá 40/50 GHz satelitná videokonferencia v histórii realizovaná cez družicu Alphasat
b, Prvý úspešný laserový prenos dát medzi dvoma objektmi na rozdielnych dráhach GEO/LEO
Autora zaujalo úspešné aplikovanie obojsmernej dátovej komunikácie v praxi s rýchlosťou 1.8 Gbit/sec pri použití infračerveného
koherentno-úzkospektrálneho svetla s ultrastabilnou vlnovou dĺžkou len 1.064 µm z laserovej diódy,(čiže v ne-rádiofrekvenčnom
spektre elmag.vlnenia),ktorá prebiehala medzi dvoma orbitálnymi objektmi umiestnenými na rozdielnych dráhach GEO/LEO,kde
jeden objekt je poziciovaný na geostacionárnej dráhe GEO/λ=25°východnej dĺžky s periódou obehu P=1436 min (Alphasat I/XL-
Inmarsat I-4A F4) a druhý objekt slúžiaci pre ďaľkový prieskum zemského povrhu,ktorý obieha po heliosynchrónnej LEO dráhe
s typickou hodnotou inklinácie i=98.18° a s periódou obehu P=98,6 min (Sentinel-1).Tento obojsmerný prenos dát medzi objektmi
dráh GEO a LEO( ako sú napr. meteorologické a výskumné objekty TerraSAR-X,TanDEM-X ktoré obiehajú vo výške od 150 do 2000 km
typicky 600-800 km pri heliosynchrónnej dráhe a pozemnou stanicou kde ako most slúži autorom analyzovaný GEO objekt Alphasat
I/XL na λ=25° vd ) cez laserový terminál TDP 1 objektu Alhasat I/XL bol historicky vôbec prvým takýmto spojením,ktorý bol
úspešne verifikovaný a aplikovaný v satelitnej praxi.Uskutočnil sa dňa 28.11.2014 medzi LEO objektom Sentinel-1,ktorý
zabezpečuje snímkovanie zemského povrchu a GEO objektom Alphasat I/XL do pozemného centra Európskej vesmírnej
agentúry ESA v nemeckom Darmstade(spolková krajina Hesensko).
Ďalším z historických míľnikov a dôvodom prečo autor Roman Dávid analyzuje objekt Alphasat I/XL je vôbec prvý prenos satelitnej
videokonferencie vo frekvenčnom spektre Q pásma 40/50 GHz,ktorý sa uskutočnil dňa 3.2.2015 cez sieť TDP 5 medzi pozemnými
stanicami Tito v južnom Taliansku,Spino d'Adda v severnom Taliansku a Graz v juhovýchodnom Rakúsku.Pri nepriaznivých
poveternostných podmienkach sneženia (Tito) a dažďa (Spino d'Adda) boli aplikované nasledovné parametre prenosu:
RX rozsah frekvencii : 47.850 - 48.150 GHz (V-Band)
TX rozsah frekvencii 37.850 - 38.150 GHz (Q-Band)
Polarizácia : Lineárna V
DVB štandard : DVB-S2
Modulácia : 8PSK
FEC : 9/10

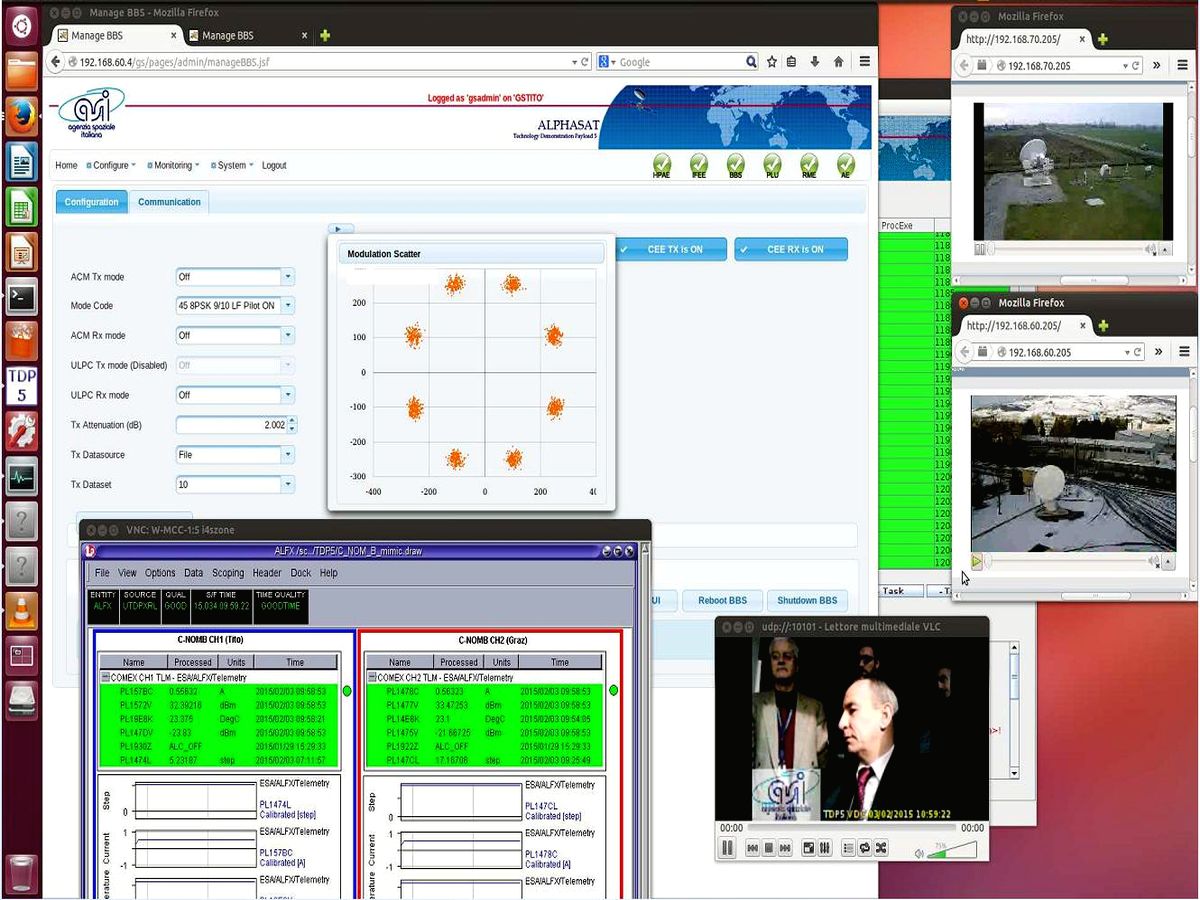

s nasledovným výsledkom : viď vizualizácia dosiahnutej kvality v konštelácii 8PSK
Autor sa vo svojich analýzach objektu Alphasat I/XL konkrétne zameriava na spektrum KA pásma od 18 do 22,5 GHz,ktoré je
jedným z troch aktívnych okrem L a Q pásma a v rozsahu lineárneho vektora vlnenia -V- identifikoval Beacon/Maják
na f=19 701 MHz,ktorý je vysielaný výkonom EIRP=19.5 dBW do oblastí Európy,Afriky,Blízkeho východu,Ázie ...
zdroj informácií : A.S.I. - Agenzia Spaziale Italiana
►►Alphasat I-XL-Inmarsat I-4A F4-λ=25°e-KA-band : HF string , footprint , geographical location ...
| geographical location of the measurement in the KU band | N48°19719' , E19°40148' , Lučenec , Slovak republic |
| Installed dish / secondary radiant [D] | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) |
| HF system | KU+KA primary radiant with SKEW control |
| LNB for KU band | DRO Norsat 880-9000 A+B+C+D,L.O.stability +/-1 MHz,NF=1,6 dB |
| Analyzed frequency spectrum + polarisation | 18 000-22 200 MHz , linear V+H |
| Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |
►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

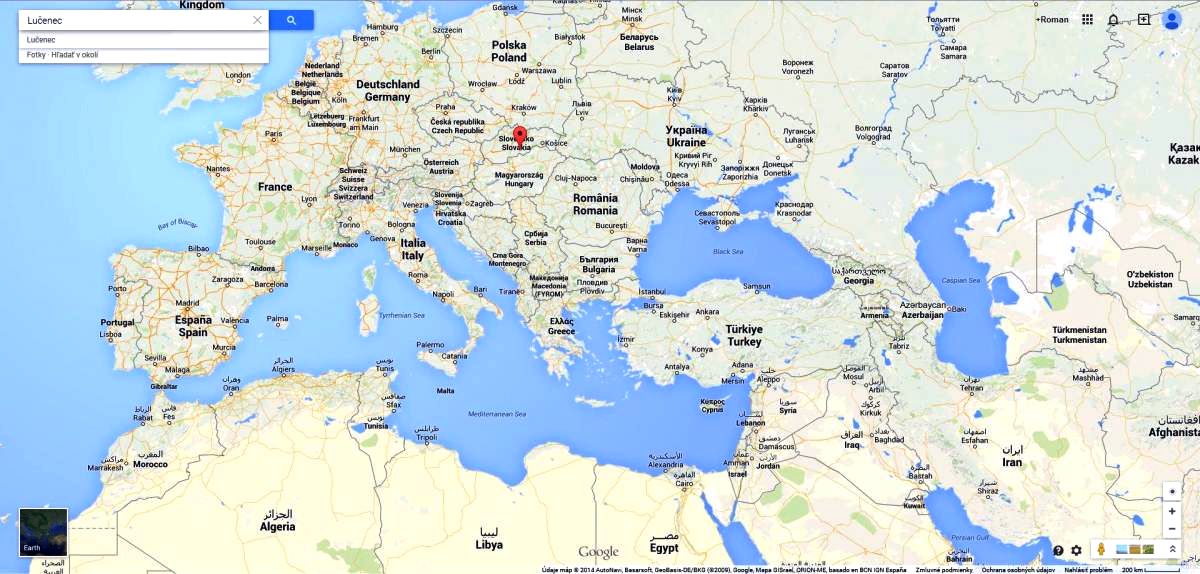

►Alphasat-Inmarsat I-4A F4-25°E-KA-band : Alphasat coverage /L-band/ , geographical location of the measurement by Google
Alphasat coverage_L- band measurement: N48°19719' , E19°40148'
►►Alphasat I-XL-Inmarsat I-4A F4-λ=25°e-KA-band : analysis of the V+H spectrum and the identified packets
►Alphasat satellite, operating in standard L-band (1525-1559 MHz and 1626.5-1660.5 MHz) and the new extended L-band allocations
►►Alphasat I-XL-Inmarsat I-4A F4-λ=25°e-KA-band : a list of the locked carrier frequencies
