European center of YES ISRAEL-D.B.S. tv service reception

  AMOS 3/7 at 4.0°W-MIDDLE EAST BEAM (V+H)

                                                  by Roman Dávid_founder of Think-Tank




                                                                  (Last update date : 18.8.2021)

►posledné novinky v centre :

►18.8.2021 : 10 926 V YES Izrael_Ako prvý v dejinách slovenského satelitného príjmu autor Roman Dávid dokazuje dosiahnutie
exemplárneho stavu v kvalite príjmu v kvantite 4x24 hodín v diagrame Middle East v aktuálnych výkonových mikrointenzitách
z družice Amos 3 na 4°W

►4.8.2021 : LIMITA ako jeden zo základných pojmov matematickej analýzy v kontexte príjmu dátového toku s kódovaním ACM/VCM
v spektre TP (Y) družice Amos 7-3,9°W na f=11 088 H vo vyžarovacom diagrame Stredný východ ako súčasť zadania pre praktické
cvičenia od  autora Romana Dávida

►21.7.2021 : Text zadania pre praktické cvičenia (úlohy) od autora Romana Dávida asociované s dátovým tokom na C/f=11 040 MHz
na ktorom je aplikovaná technika adaptívneho a variabilného kódovania + modulácie ACM/VCM v štandarde DVB-S2,ktorý je koncentrovaný do
(stredne až nízkovýkonovej>stredoeurópskej) časti frekvenčného spektra pásma 11 GHz (SHF) konkrétne TP (X)=11 046 MHz_H
vo vyžarovacom diagrame stredný východ družice Amos 7 na 3,9°W.

►16.6.2021 : Názov štúdie : Autor Roman Dávid skúma a analyzuje vzťah medzi počtom nosných,ktoré konštantne zdielajú danú šírku pásma
TP "X" na f=11 046 MHz s BW=54 MHz a výsledným signálnym modelom,alebo kontinuitou priebehu LOCKU nosnej na f=11 052 MHz
vo vyžarovacom diagrame stredný východ družice Amos 7 na 3,9°W .

►2.2.2021 : Názov prípadovej štúdie : Roman Dávid týmto vykonáva druhú previerku kvality (po prvej na f0=11 426 H družice Astra 2E)
na ním navrhnutom systémovom riešení s novým primárnym žiaričom a na príklade signálneho monitoringu v trvaní 2x po 24 hodín
nespochybniteľne dokazuje signálny model celodenne stabilného príjmu bez jednej pixelácie na referenčnej frekvencii f0=10 926 MHz_V
z družice AMOS 3-4,0°W

►15.9.2020 : Práve dnes bola opätovne reaktivovaná izraelská feed linka z družice Amos 7 a neustále vysiela nešifrovaný obsah
cez f=11 067 Mhz v diagrame stredný východ/Middle East + aktuálne parametre prenosu ...Z technického hľadiska náročnosti
pre stabilný príjem v oblasti strednej Európy,patrí tento feed prenos k tým vôbec najzložitejším v spektre H vektora vlnenia ....

►13.9.2020 : Autor Roman Dávid prezentuje možnosť každodenného a zároveň kontinuálne prítomného LOCKU nosnej paketu YES
na f=11 474 MHz v typickej dĺžke 2-5 hodín,ktorá súvisí s identifikáciou a odstránením HW anomálie z reťazca spracovania signálu
v 1.MEF a nadväzujúcu možnosť  zadefinovania signálneho modelu pre túto frekvenciu.

►23.8.2020 : OKAMIH DEJÍN EURÓPSKEHO VÝZNAMU: STAV CHYBOVOSTI CBER<1.0E-07 v diagrame "MIDDLE EAST" družice
AMOS 7 na 3,9°W v strednej Európe ako jednoznačný dôsledok limitne dostupnej SIGNÁLNEJ ANOMÁLIE mimoriadneho rozsahu,
ktorú dnes autor Roman Dávid v premiére zadefinuje ...

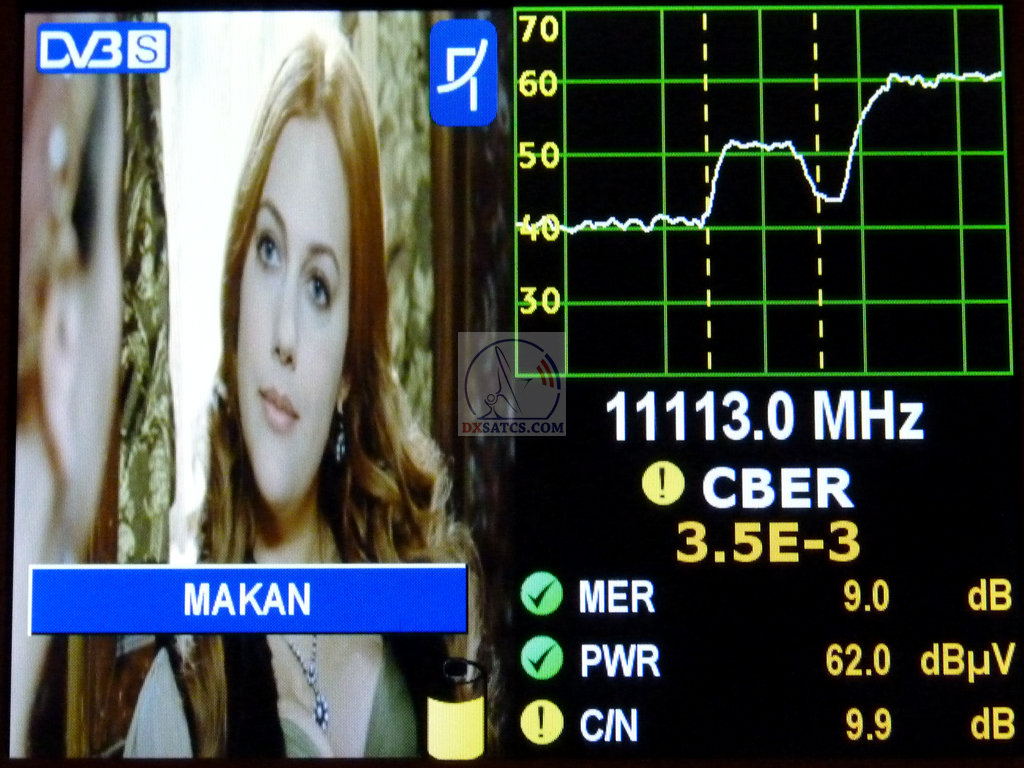

►16.8.2020 : PREMIÉRA od autora Romana Dávida : PRVÝ kontinuálne prítomný (stabilne detekovatelný) LOCK nosnej KAN Izrael
na f=11 113 MHz v centrálnej európskej zóne z družice AMOS 7-3.9°W s amplitúdou kvality až MER=9,2 dB ...

►8.8.2020 : Identifikácia a  odstránenie HW anomálie,ktorá vylučovala prítomnosť kontinuálneho LOCKU nosnej prenosu na f=11 554 MHz
rádovo v jednotkách hodín denne,inými slovami definovanie signálneho modelu.

►25.7.2020_11 474 & 11 553 MHz_V_YES Izrael : Autor Roman Dávid analyzuje časť z vertikálneho frekvenčného spektra od 11 400
do 11 600 MHz satelitu AMOS 7-3,9°W a demonštruje aktuálne kvalitatívne hladiny na dvoch transpondéroch izraelského paketu YES
na f1=11 474 (pri FEC 3/4) a f2=11 553 MHz (pri FEC 5/6) v stredoeurópskej zóne príjmu s priemerom sekundárneho radianta D=450 cm.

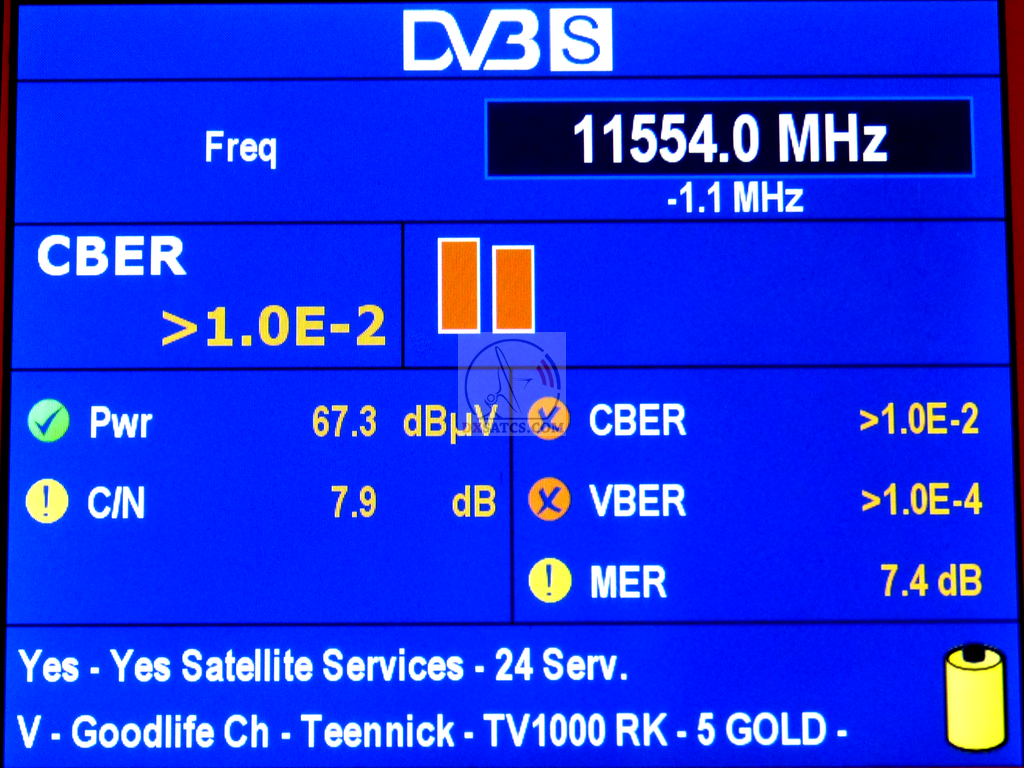

►18.7.2020_11 554 MHz_V_YES Izrael : signálny model zo dňa 17.7.2020 stojaci na stabilnej forme uzamknutia tejto nosnej prenosu v trvaní
minimálne 6 až 10+ hodín denne ostáva platný aj dnes a jeho atribút v otázke veľkosti signálnej rezervy vo výške okolo 1 dB/MER ostáva
taktiež konštantný.Poveternostné podmienky pri analýze boli plne porovnatelné so včerajškom (pravidelné ďažďové prehánky) a zber dát
z frekvenčného spektra prebiehal približne v rovnakom čase,čo zároveň dokazuje že sa v prvom prípade nejednalo o náhodný,neopakovatelný
a krátkodobý signálny jav respektíve nárast kvality príjmu len na tomto transpondére (v mieste príjmu mesta Lučenec),lebo VF signálna prax
v zemepisných zónach spadajúcich do kategórie "Out of Footprint" pozná aj tento jav alebo stav a pravdepodobnosť že by provajder navýšil
vysielaci výkon je v tomto prípade blízka alebo rovná nule.

►17.7.2020_11 554 MHz_V_YES Izrael : autor Roman Dávid týmto prechádza len z pôvodne spektrálnej kvantifikácie vertikálneho vektora vlnenia
v rozsahu od 11 450 do 11 550 MHz,postavenej len na demonštrácii reálnej prítomnosti alebo neprítomnosti jednotlivých nosných paketového
prenosu vo frekvenčnom spektre v definovanej zemepisnej polohe,na súčastnú a zároveň vôbec prvú demonštráciu uzamknutia a kvality príjmu
nosnej izraelského tv paketu YES na f=11 554 MHz,ktoré kontinuálne,čiže bez výpadkov v možnosti uzamknutia,trvá od približne 6:00 ráno,už
okolo 6 hodín (v mieste príjmu mesta Lučenec dňa 17.7.2020) s oscilujúcou rezervou v kvalite od 0,5 do 1 dB/MER aj napriek neustávajúcim dažďovým
prehánkam.Dnes som zároveň aktualizoval "Signálny model" a rubriku "Analýza kvality príjmu"




►DX Satellite Reception analysis
►Reference frequency "f0"
►Signal model for a defined point of reception
►Frequency spectrum and reception quality analysis from 10 700 to 11 750 MHz_V+H,
►List of frequencies,UK Spot beam,Videos ...


Názov výskumného projektu:Referenčné hladiny zisku pre paraboly s priemerom od 180 do 450 cm v KU pásme

►Autor Roman Dávid v tomto prípade zvlášť stanovuje jednu Referenčnú frekvenciu "f0"pre každú z ortogonálnych
polarizačných rovín V+H sústredených do dvoch rozdielnych (z hľadiska intenzity výkonu a pokrytia zemského povrchu)
stredo alebo blízko východných vyžarovacích diagramov "Middle East" satelitov Amos 3 a Amos 7,ktoré na jednej strane potvrdzujú
koncentráciu/sústredenie vysielania do daného diagramu ale hlavne verifikujú prítomnosť ekvivalentnej hladiny zisku antény
k stanovenému priemeru D=450 cm,pre región strednej a východnej Európy,čo je zmyslom a podstatou celého
autorovho výskumného projektu_viď porovnávací test
►Autor v porovnávacom teste príjmu na "f0" demonštruje a dokazuje naplnenie teoretického (a v mnohých praktických aplikáciách
nedosiahnutého)predpokladu o náraste zisku antény,respektíve kvality príjmu v porovnaní priemerov sekundárnych radiantov 370/450 cm
►Atribút referenčnosti pre dve z definovaných Referenčných frekvencií "f0"je konkrétne v tomto prípade naplnený na 100%
z dôvodu plne stabilného príjmu v rozsahu 24/7 aj pri výrazne zhoršených poveternostných podmienkach
►Autor stanovuje špecifický "signálny model" pre každý z transpondérov,pričom platí podmienka že pravdepodobnosť
jeho naplnenia je vyššia ako 95% pre horizontálne polarizované vektory vlnenia
►Autor analyzuje frekvenčné spektrum a kvalitu príjmu v rozsahu od 10 700 do 11 750 MHz
►Autor prezentuje výsledky príjmu izraelského platneného TV okruhu YES sústredeného do vyžarovaciaho diagramu
"Stredný východ"v jednom multiplexnom zobrazení,pri ktorom sleduje typicky 2 až 5 streamov na jednej obrazovke+jeden
verifikačný stream s  reálnou kvalitou satelitného príjmu v meste Lučenec na výstupe z antény Prodelin 4.5m



           Roman Dávid týmto otvára prvé výskumné centrum v európskom kontexte satelitného príjmu,
                    špecializované na analýzu izraelskej satelitnej tv siete YES z družíc AMOS 3 a 7

Zakladateľ Think-Tanku Roman Dávid týmto otvára prvé výskumné centrum tohto druhu v Európskom kontexte družicového príjmu,
zamerané na výskum a analýzu príjmu izraelskej TV siete YES z družíc Amos 3/7 na 4,0°W,pričom jej príjem je len prostriedkom
(nie primárnym cieľom*) k demonštrácii a verifikácii ekvivalentnej hladiny RX zisku pre príjmacie antény s priemerom od D=370 cm
v definovanej zemepisnej oblasti. Autor sa vo svojich výskumoch sústredil na vlnenia vo vertikálnej polarizácii,koncentrované
do stredovýchodného vyžarovacieho diagramu "Middle East",stanovuje dve Referenčné frekvencie "f0" zvlášť pre Vertikálnu
(10 926 MHz-Knesset Channel) aj pre Horizontálnu (11 062 MHz-METV)  rovinu vlnení,na ktorých demonštruje celodennú formu
stabilného príjmu s relatívne (V) vysokou signálnou rezervou,stanovuje detailný signálny model pre každý z transpondérov,
uskutočňuje porovnávací test vzťahu zisku antény "G" k stanovenému priemeru "D" ako praktický dôkaz naplnenia teórie v praxi
medzi sekundárnymi radiantami Prodelin s D=370 a 450 cm na identickej referenčnej frekvencii "f0",popisuje špičku v kvalite príjmu
s takmer každodennou periodicitiou výskytu a tak ďalej ...

Európskej expertnej verejnosti týmto predkladám komplexný,objektívny a hlavne na každý detail zameraný sumár poznatkov z mojej
dlhoročnej výskumnej činnosti v oblasti družicového príjmu zo stredovýchodného diagramu satelitov Amos 2,3,7,ktorý sa týmto stáva
ďalším zo základných kameňov alebo pilierov na ktorých stojí celý výskumný projekt s názvom "Referenčné hodnoty zisku pre paraboly
s priemerom D=180-450 cm "

*poznámka _Primárnym cieľom je výskumná činnosť a verifikácia RX zisku antén v európskej zemepisnej oblasti,nie demonštrácia možnosti
dekódovania systému podmieného prístupu VIDEOGUARD a následné nekonečné čumenie do "TV BEDNE" na častokrát bezobsažné
a bezcenné tv vysielanie rôznych dôležito sa tváriacich pseudo umelcov alebo takzvaných influencerov,lebo podobného obsahu
z tejto "emocionálnej tv žumpy" máme kopu aj v našich zemepisných končinách.

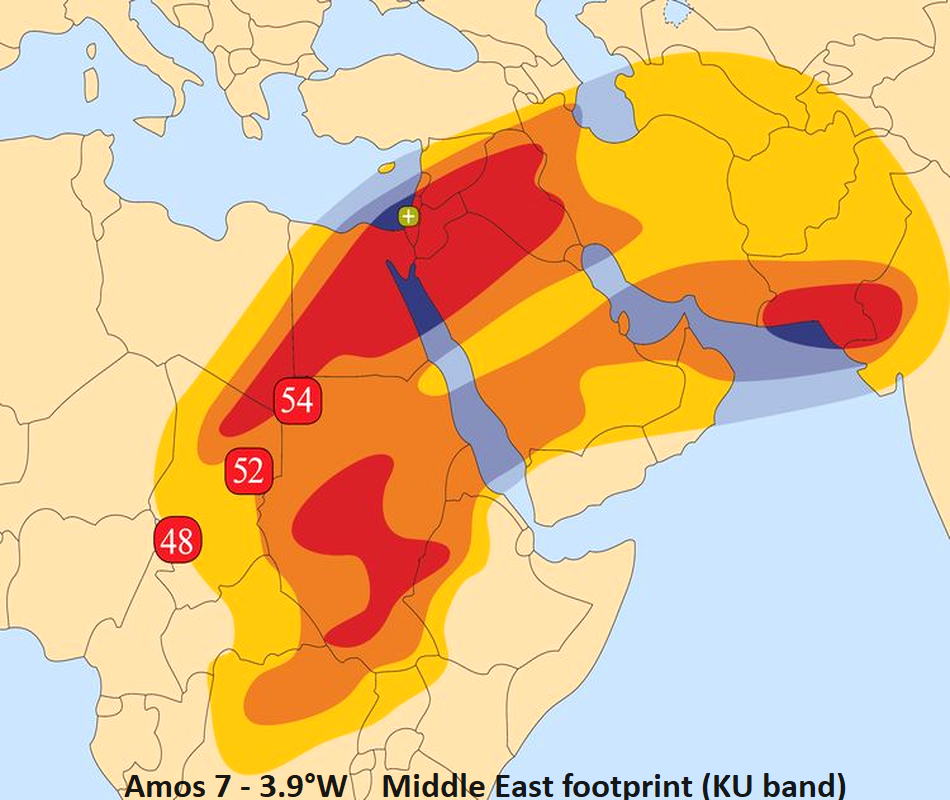

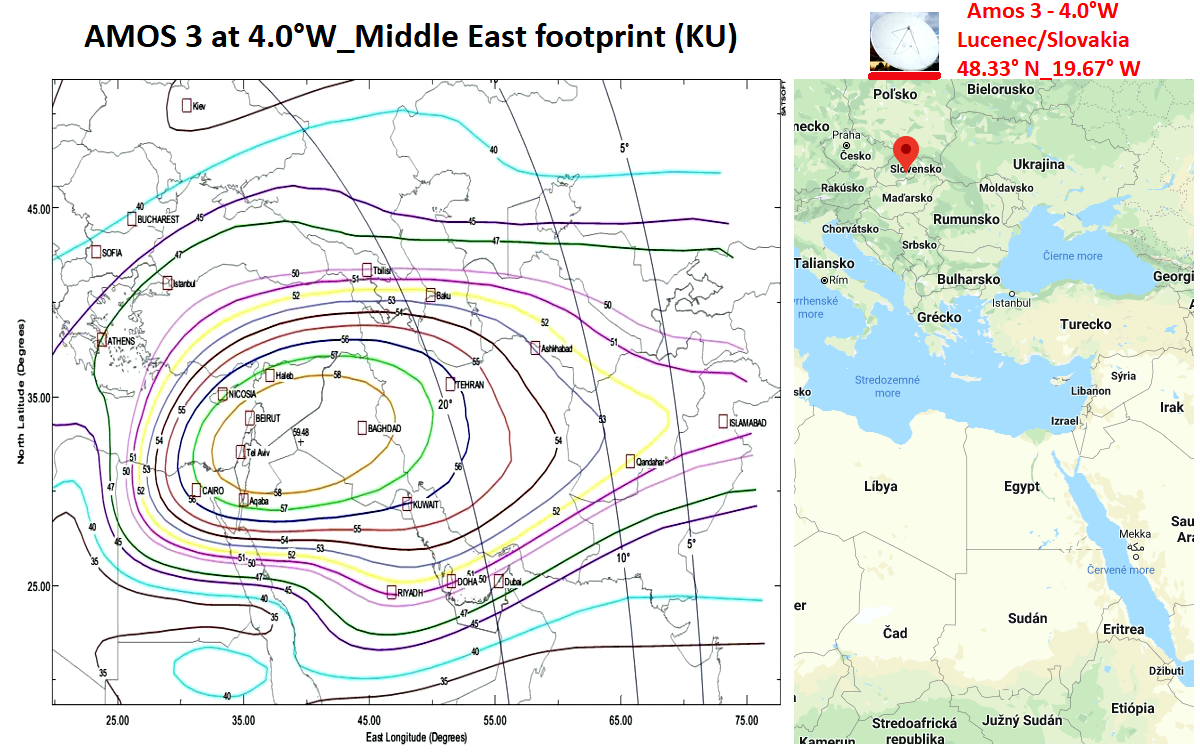

►►Amos 3/7-4.0°W-Middle East beam : Názov výskumného projektu_The name of the research project
Referenčné hladiny zisku pre paraboly s priemerom menším alebo rovným d<=450 cm pre KU pásmo
         The Reference gain levels for antennas with a diameter of D<=4.5m in KU Band

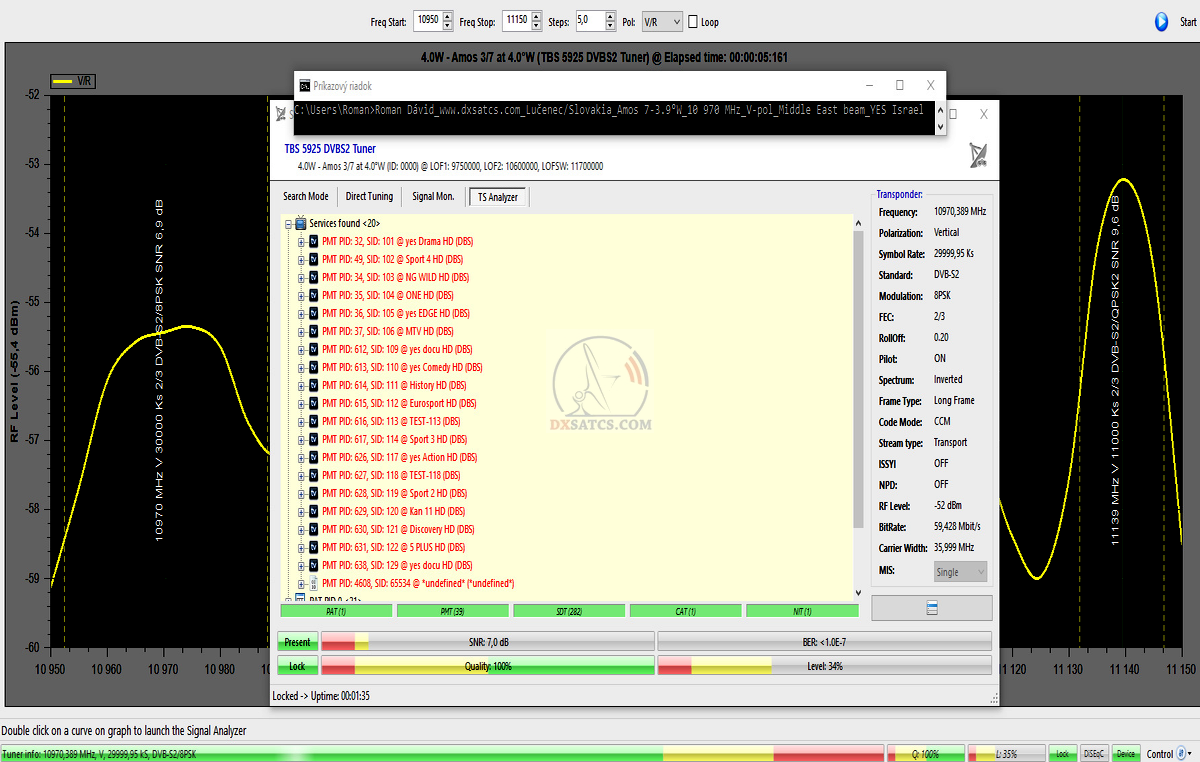

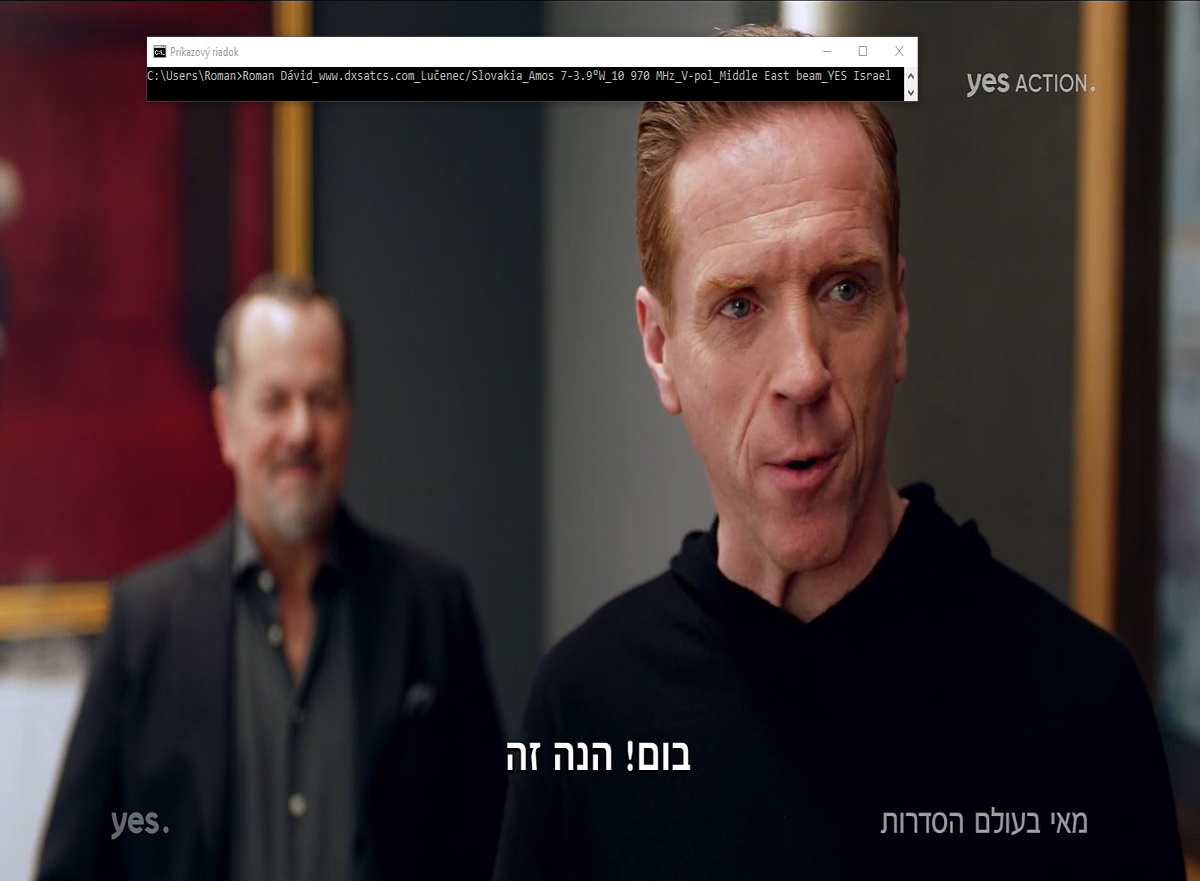

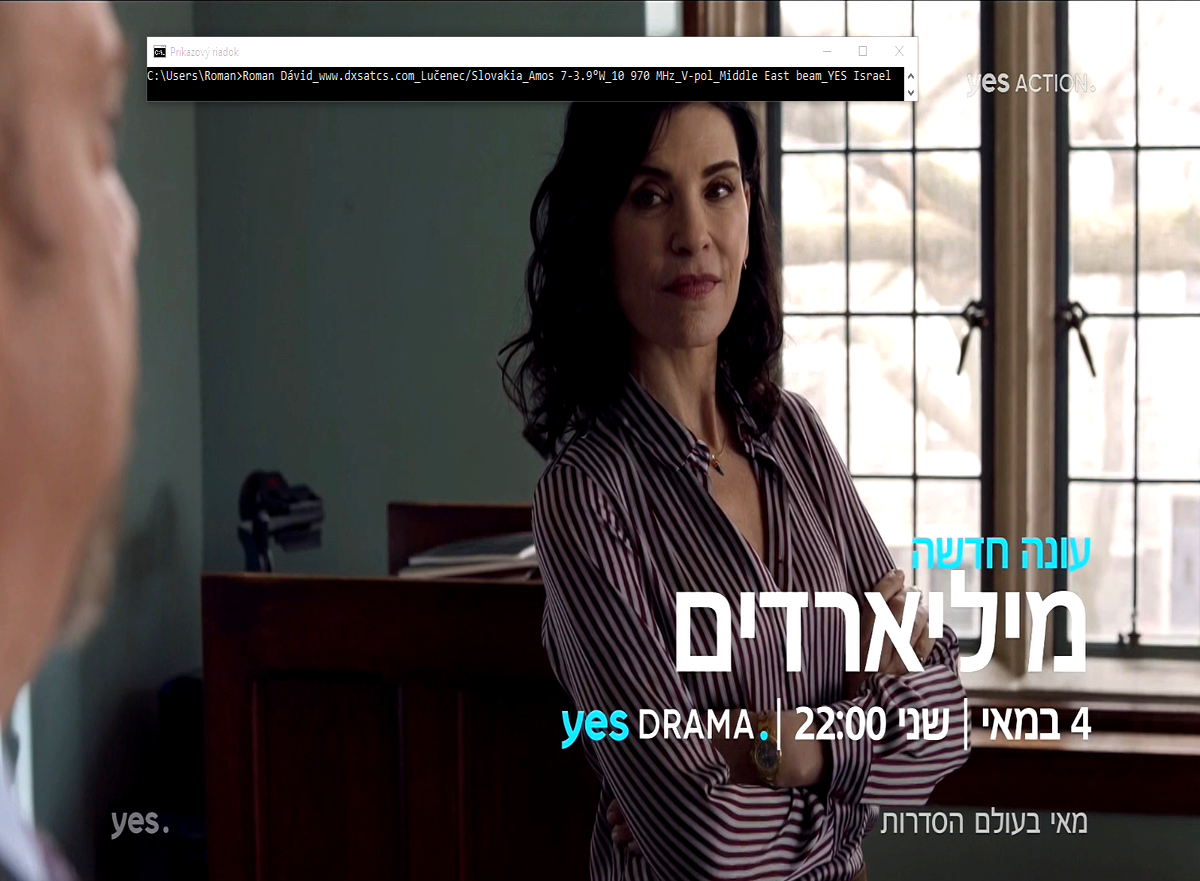

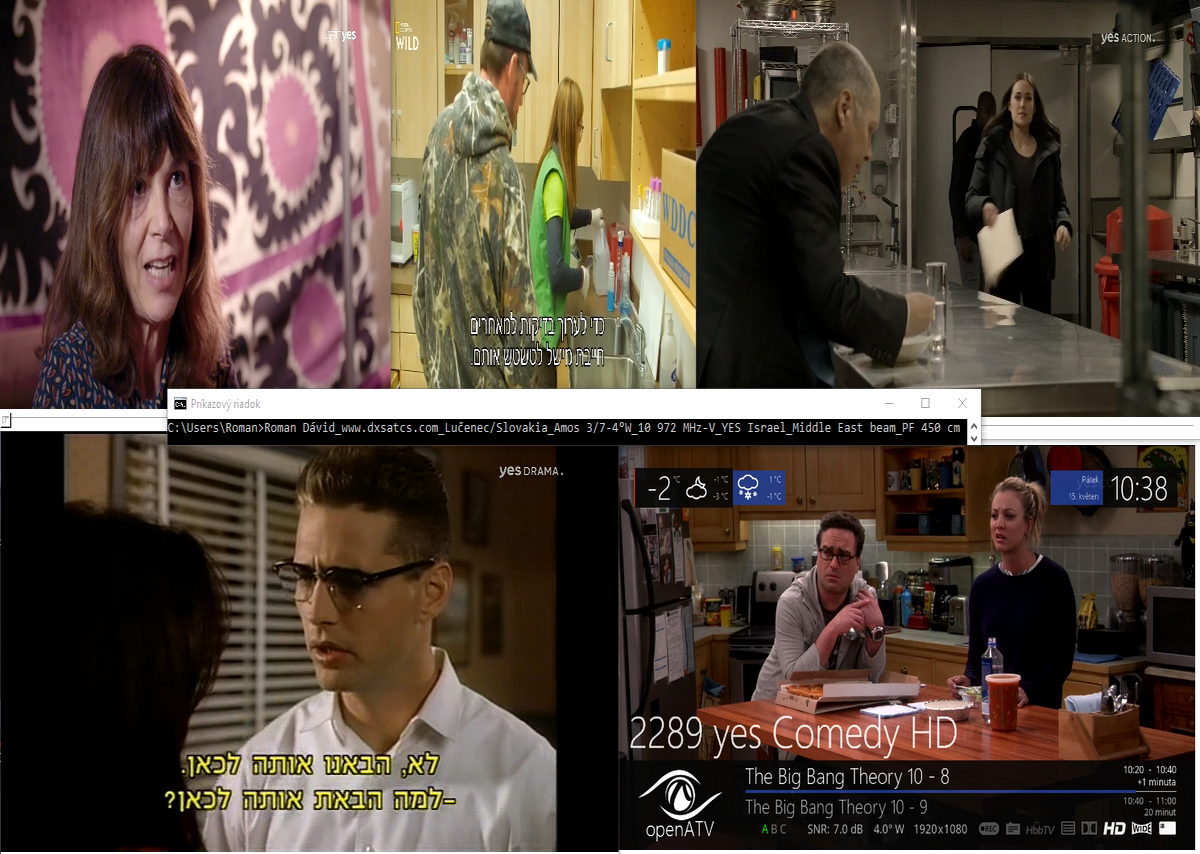

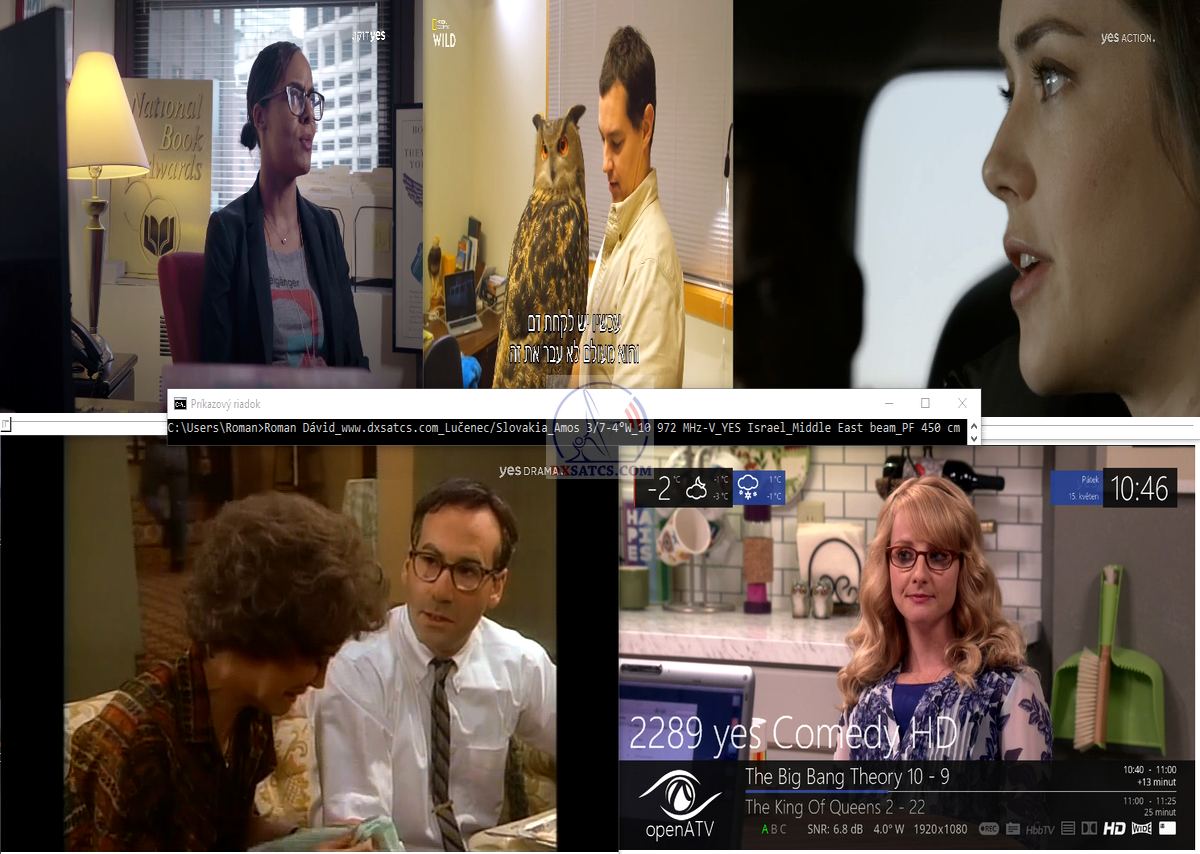

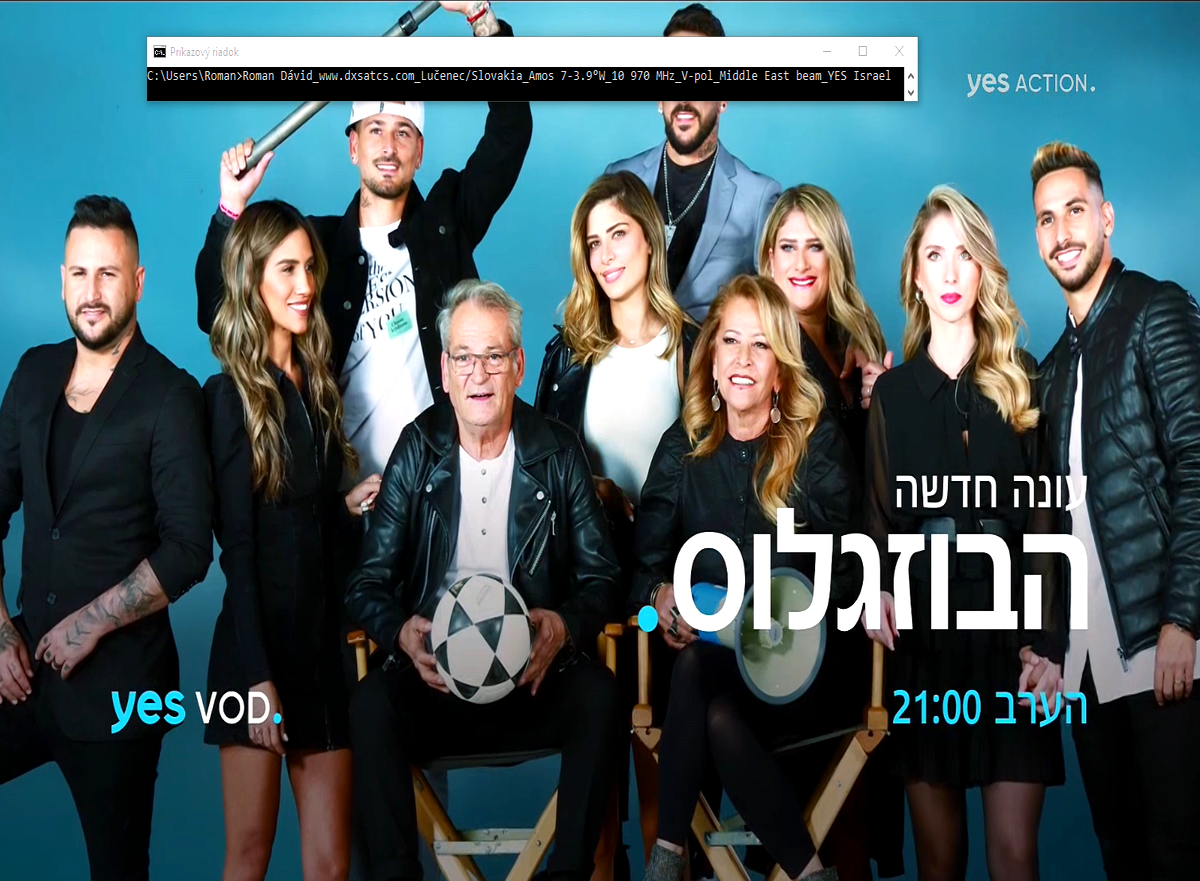

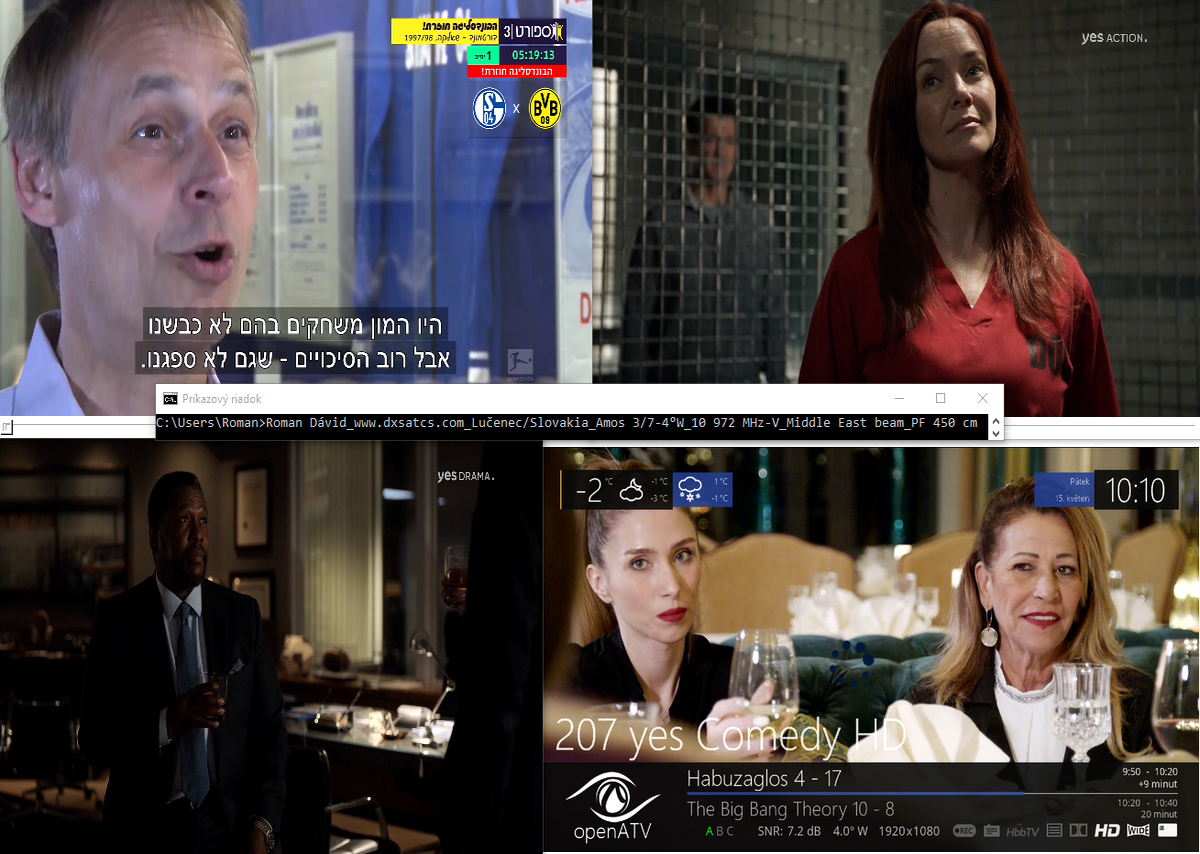

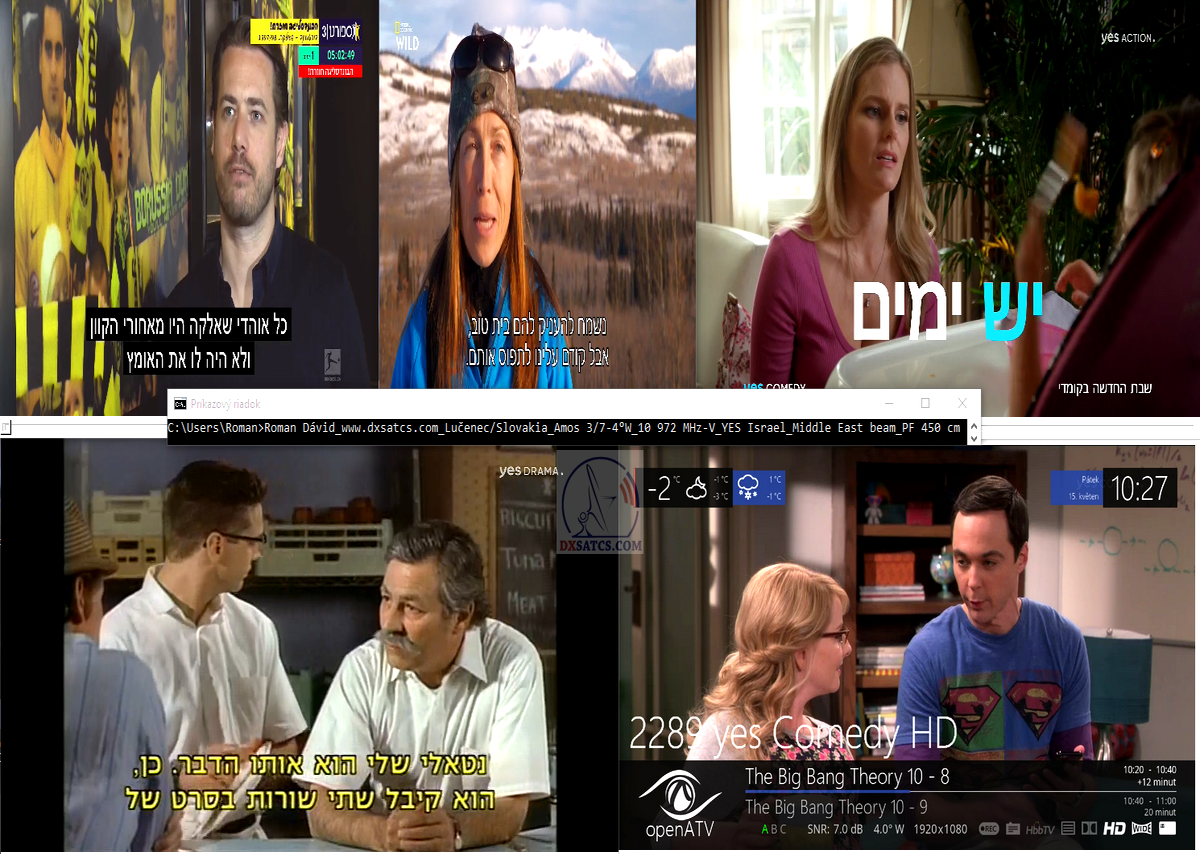

                           ►10 972 MHz-V. pol.-tp 1L-Amos 3 at 4.0°W_Middle East beam : YES  HD ISRAEL
Multiplexné zobrazenie štyroch živých HD streamov a jedného verifikačného HD streamu s okamžitým stavom v signálnej kvalite odvodenej
od hladiny "SNR". Konkrétne dňa 15.5.2020 signálna kvalita oscilovala v rozsahu amplitúdy MER=6-7,4 dB,čo umožňovalo stabilný príjem
bez výpadkov a pixelácie v trvaní okolo 165 minút v časovom okne od 8:30 do približne 11:15 predpoludním aj napriek výrazne zhoršeným
poveternostným podmienkam (dažďa),ktoré v tom čase panovali v mieste príjmu Lučenec/Slovenská republika.Signálny model pre konkrétne
túto frekvenciu je aktívny takmer každý deň v rozsahu ranných  a predpoludňajších hodín,v časovom okne od 8:00 do 11.30 a.m,čiže nejedná
sa o akúkoľvek formu náhodného LOCK-u nosnej,ktorého necyklickosť,alebo náhodnosť vo výskyte,vylučuje jeho zaradenie do akejkoľvek
modelovej signálnej formy,alebo situácie.




the spectrum of the horizontal vector in the range from 5 to 50 mh

►►Amos 3/7-4.0°W : General specifications / Technical profile

                                                      source : www.amos-spacecom.com

                     AMOS 3                                                 Amos 7 (Asiasat 8)

           download brochure                                        download brochure

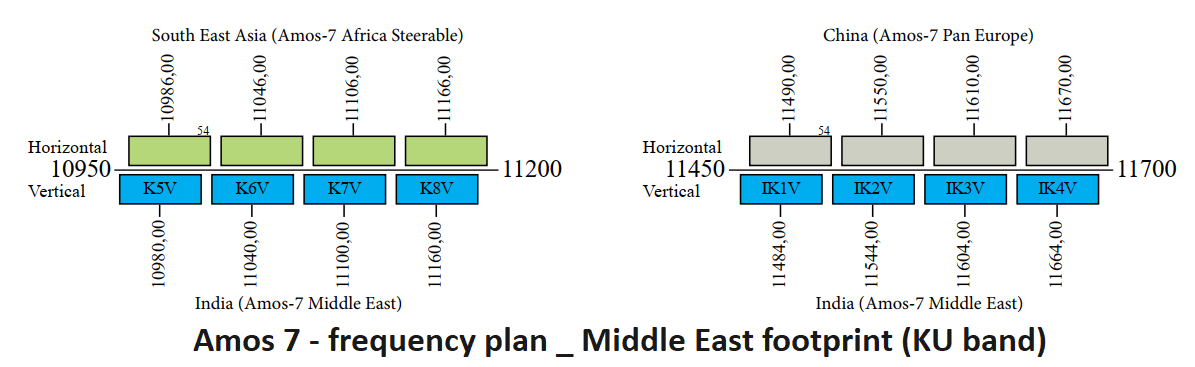

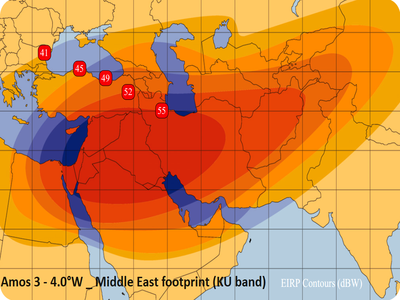

►►Amos 3/7-4.0°W : Frequency Plan for the regions EUROPE & MIDDLE EAST & NORTH AMERICA

  AMOS 3/ME downlink :10 700 - 11 700 MHz _linear V+H            AMOS 7/ME downlink : 10 700 - 11 750 MHz_linear V+H



                   AMOS 3  frequency plan                                                            Amos 7 frequency plan

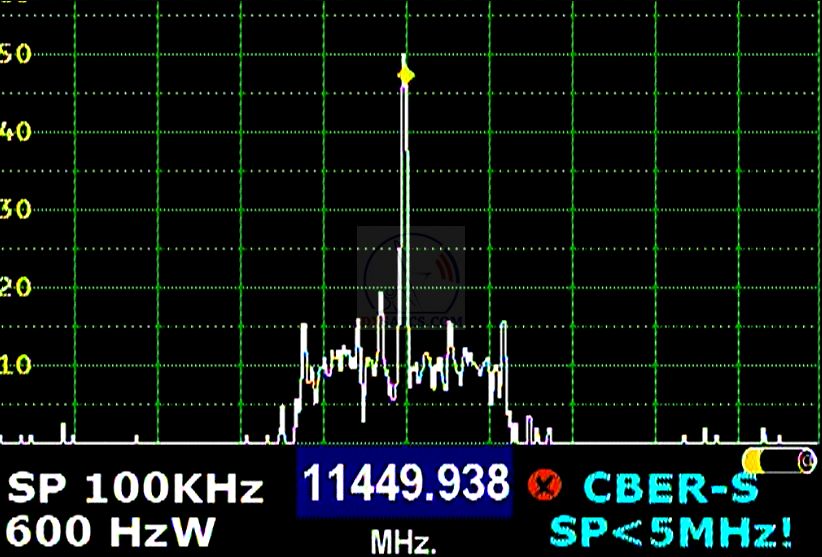

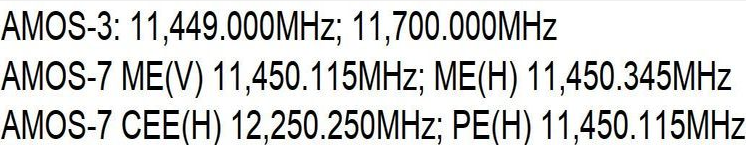

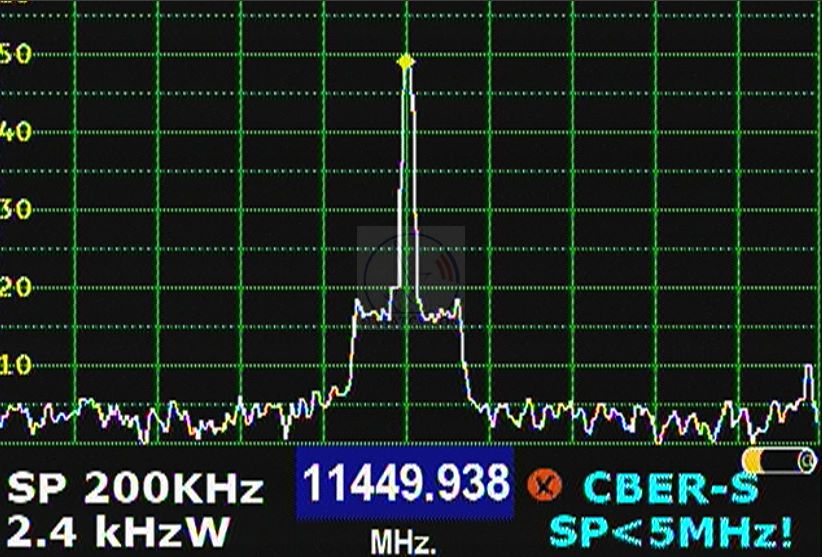

►►AMOS 3/7-4.0°W-BEACON FREQUENCIES : 11,450.345 MHz_Middle East (H) ... Amos 7

                  Beacon frequency identification in the Middle East (H) frequency spectrum : 11 450 MHz
                           SPAN 200 kHz                                                                              SPAN 100 kHz





►►Amos 3/7-4.0°W-Middle East beam-reception : Frequency chart / parametre vysielania

-Frequency/Polarisation	----------Provider/Channel----------	---SR---	---FEC---	---Footprint---	---Antenna---	---DVB/Encryption---
10 758 MHz -V-	YES Israel	27 500	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD     Videoguard
10 926 MHz -V- V_REFERENCE FREQUENCY "f0"	YES Israel	27 500	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD     Videoguard
	Knesset Channel					FTA
	Hala TV					FTA
	Schopping channel					FTA
11 972 MHz -V-	YES Israel (HD)	30 000	2/3	Middle East V	It depends on the geographic                    location	DVB-S2/8PSK/MPEG-4/HD      Videoguard

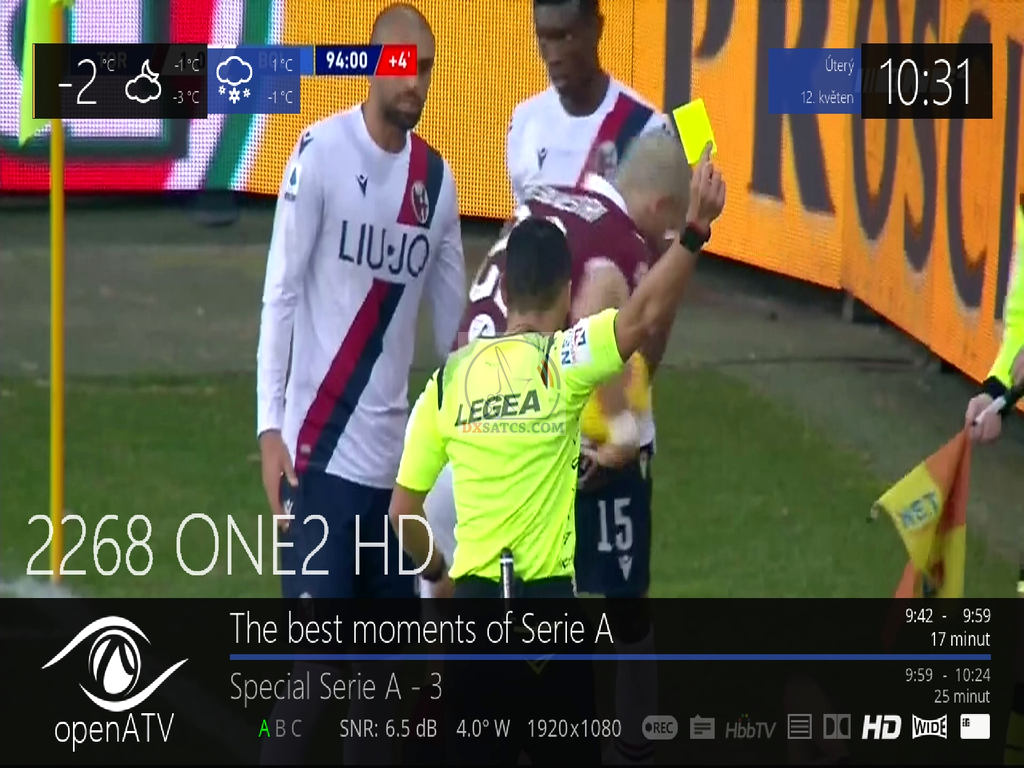

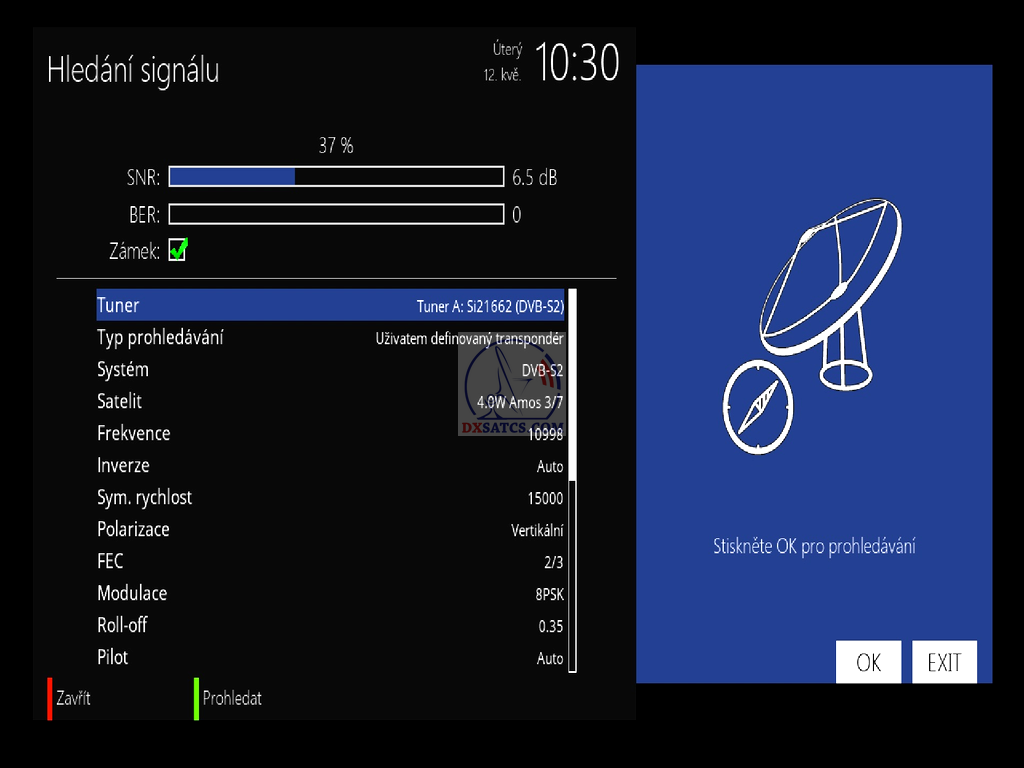

10 998 MHz -V-	YES Israel (HD)	15 000	2/3	Middle East V	It depends on the geographic                    location	DVB-S2/8PSK/MPEG-4/HD      Videoguard
11 008 MHz -H-	?	?	?	Middle East H	It depends on the geographic                    location	?

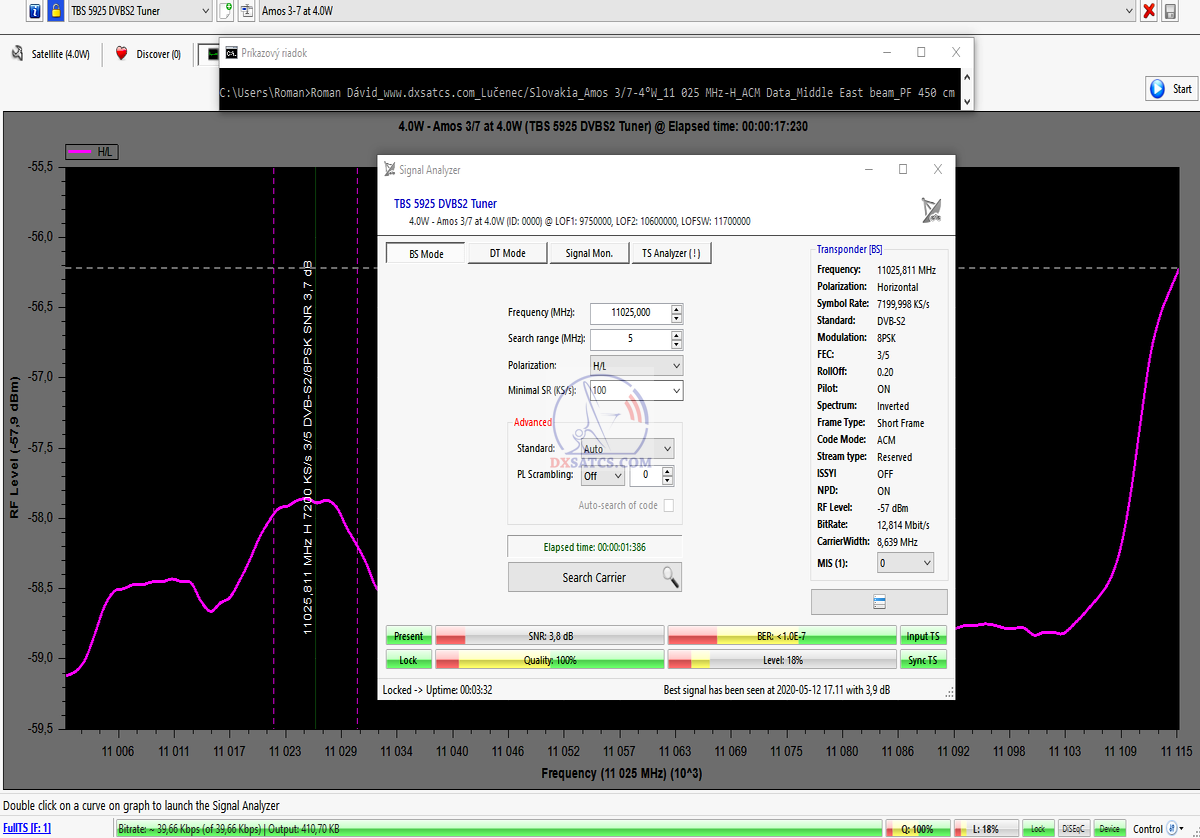

11 025 MHz -H-	ACM DATA	7 200	! ACM !	Middle East H	It depends on the geographic                    location	DVB-S2/data

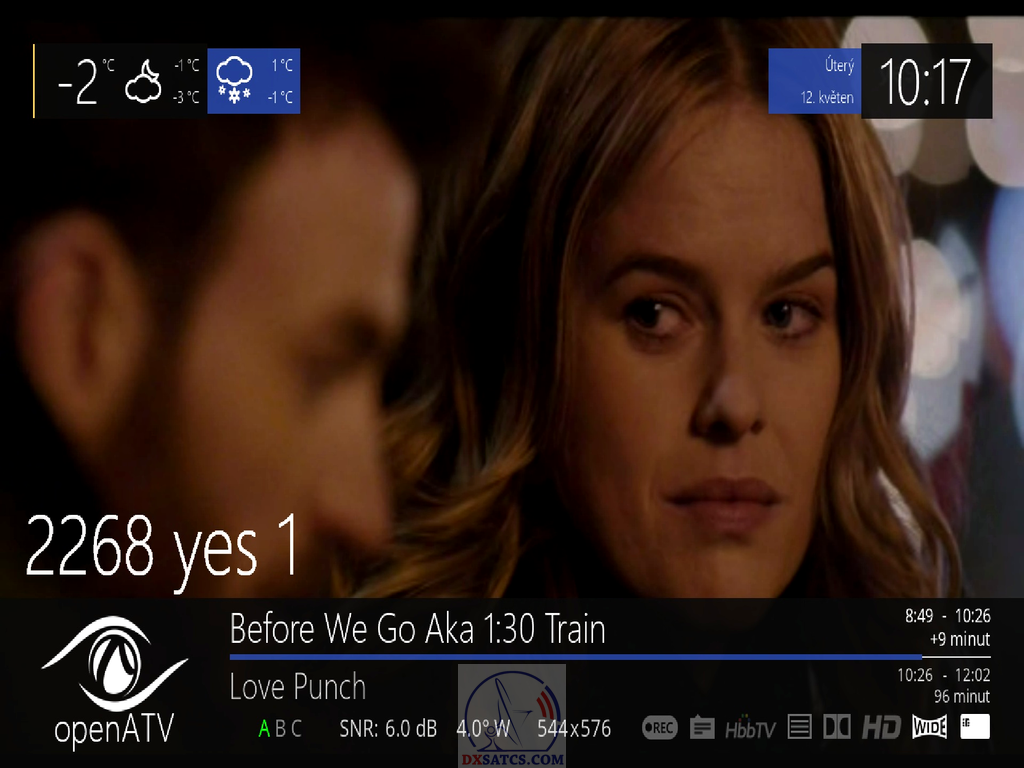

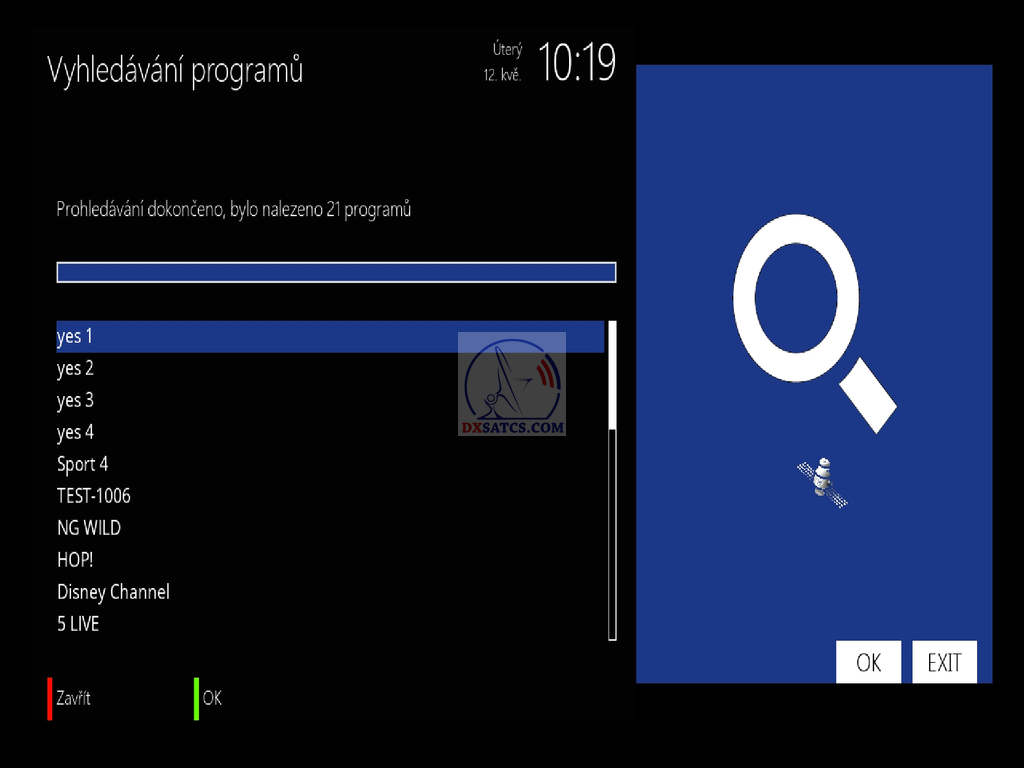

11 030 MHz -V-	YES Israel	27 500	3/4	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD    Videoguard
11 035 MHz -H-	KAN Israel	6 083	2/3	Middle East H	It depends on the geographic                    location	DVB-S2/8PSK/MPEG-4/HD
	KAN 11					MPEG-4/HD/FTA
	Makan 33					MPEG-4/HD/FTA
11 040 MHz -H-	ACM DATA	500	ACM	Middle East H	It depends on the geographic                    location	DVB-S2/data
11 052 MHz -H-	HARASHUT HASHNIA Israel	8 518	2/3	Middle East H	It depends on the geographic                    location	DVB-S/MPEG-2/SD/FTA
	Ch12 Keshet					FTA
	Ch13 Reshet					FTA
11 058 MHz -V-	YES Israel	13 750	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD      Videoguard
11 062 MHz -H-   H_REFERENCE FREQUENCY "f0"	METV	4 500	1/2	Middle East H	It depends on the geographic                    location	DVB-S/MPEG-2/SD
	METV-Middle East TV Cyprus + ILTV Israel					FTA
	ISN-It's Supernatural! Network USA					FTA

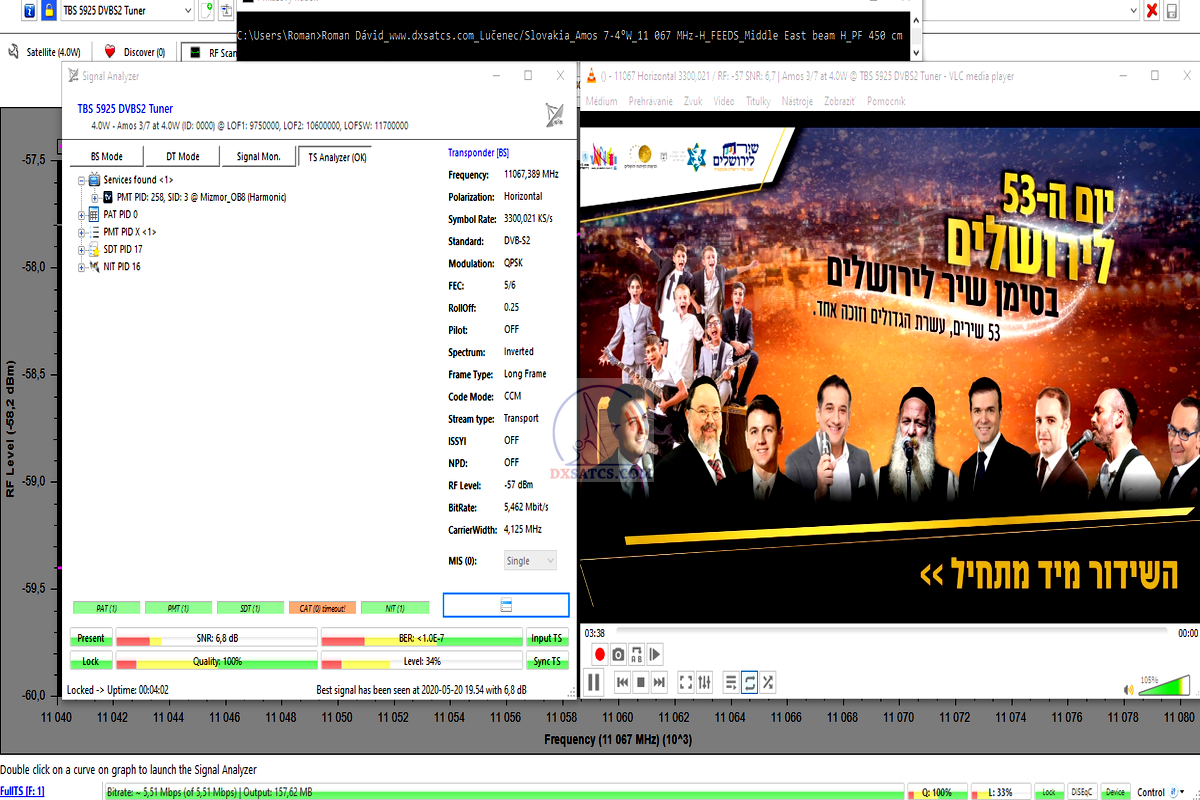

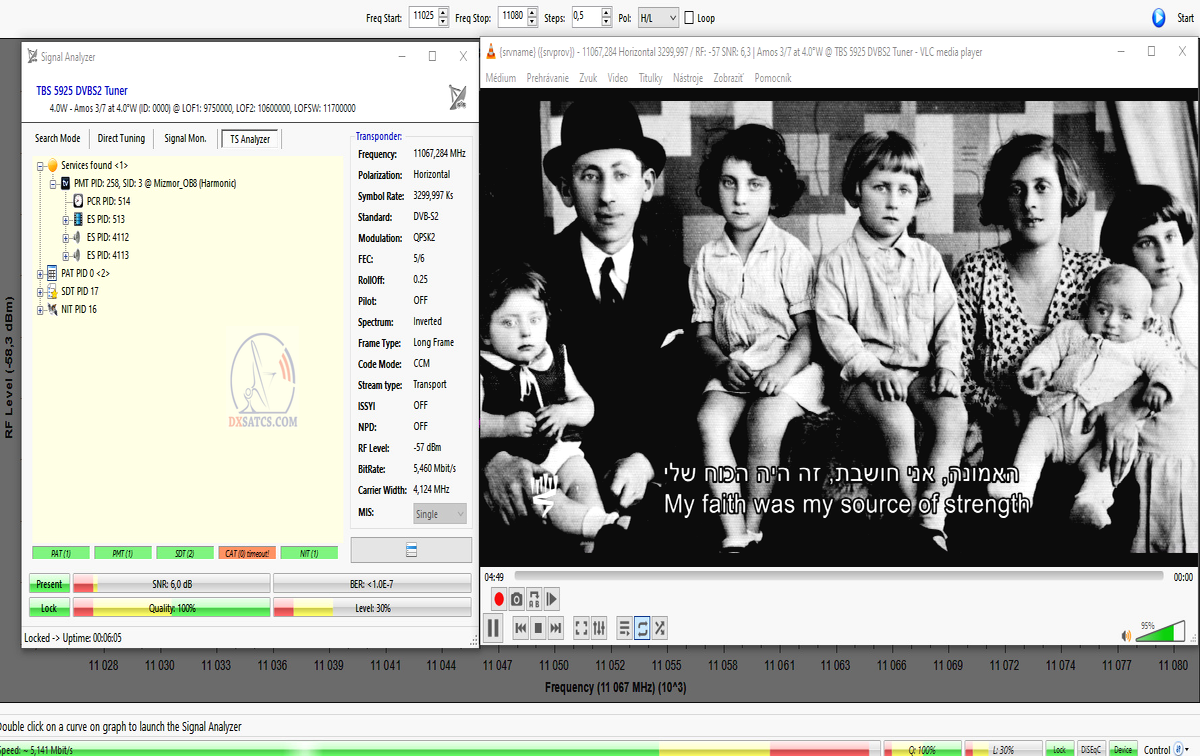

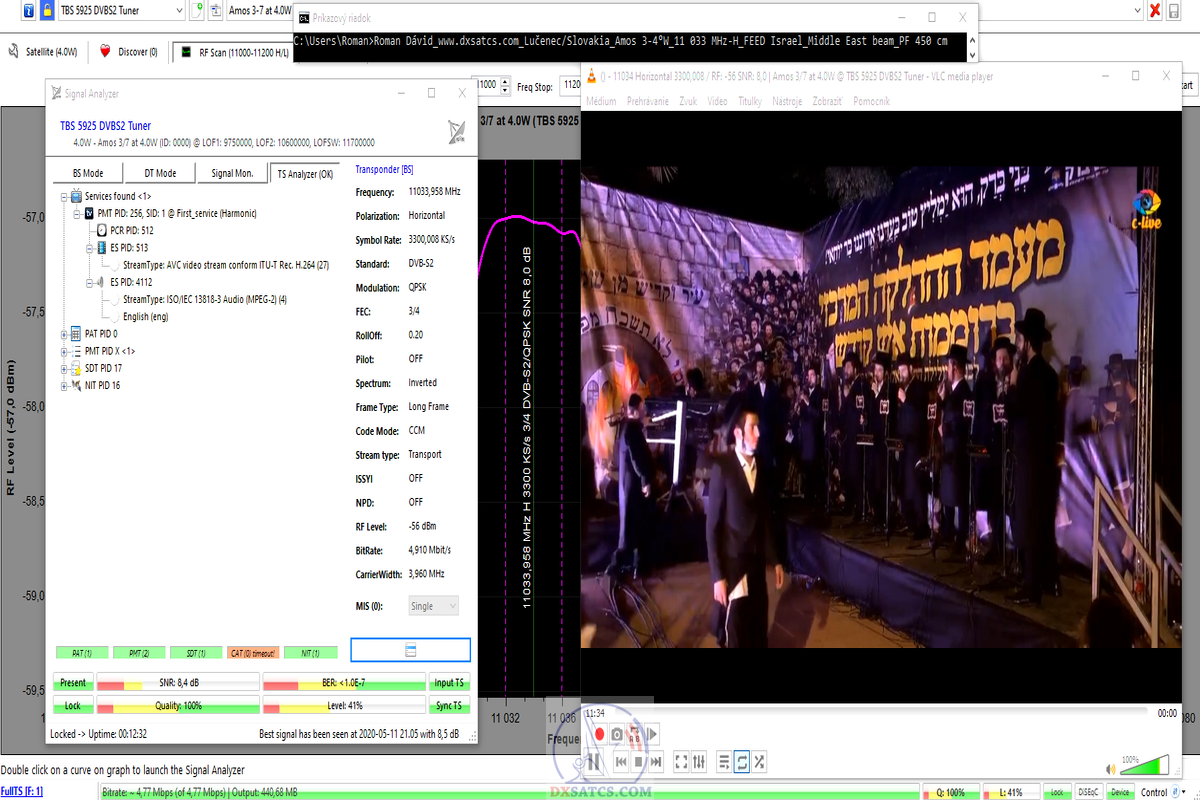

11 067 MHz -H-	Feed_MIZMOR OB 8 (Israel) ...	3 300	5/6	Middle East H	It depends on the geographic                    location	DVB-S2/QPSK/FTA

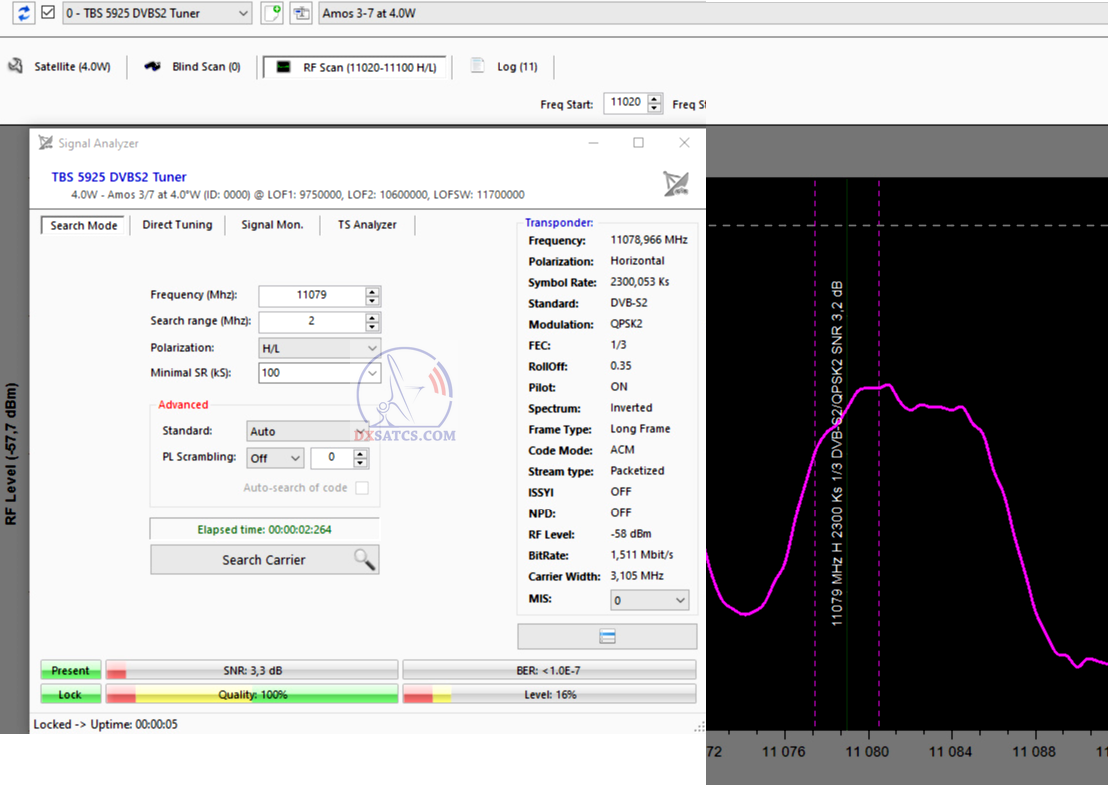

11 079 MHz -H-	ACM DATA FEEDS	2 300	! ACM !	Middle East H	It depends on the geographic                    location	DVB-S2/data
11 084 MHz -H-	?
11 092 MHz -H-	?

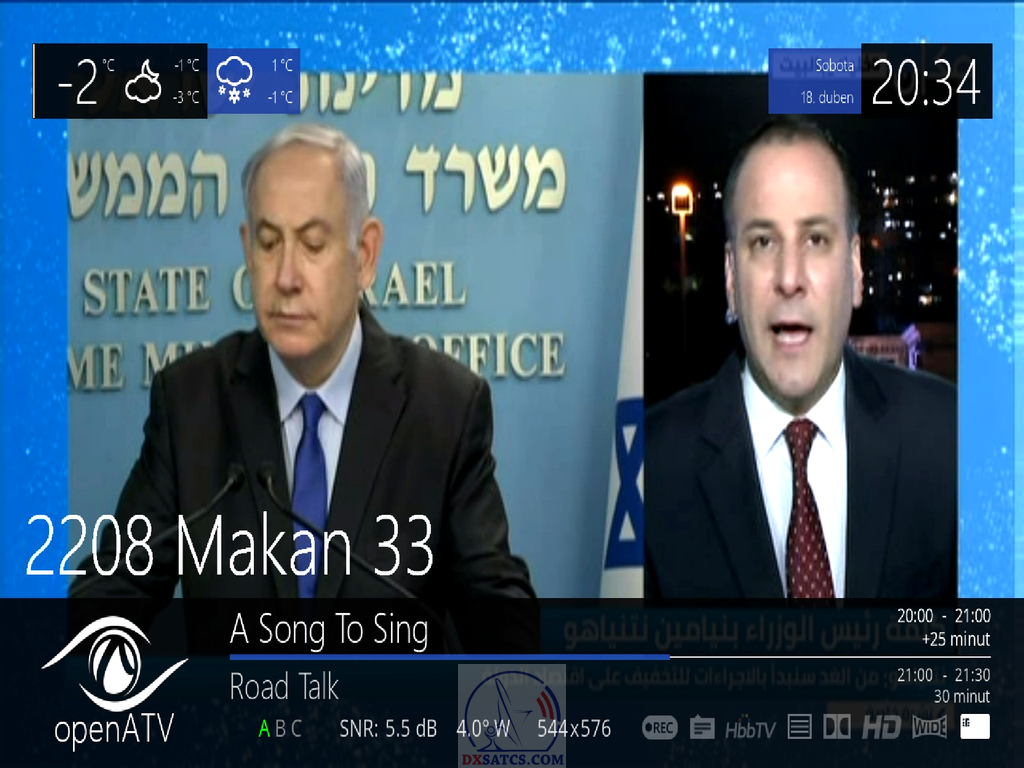

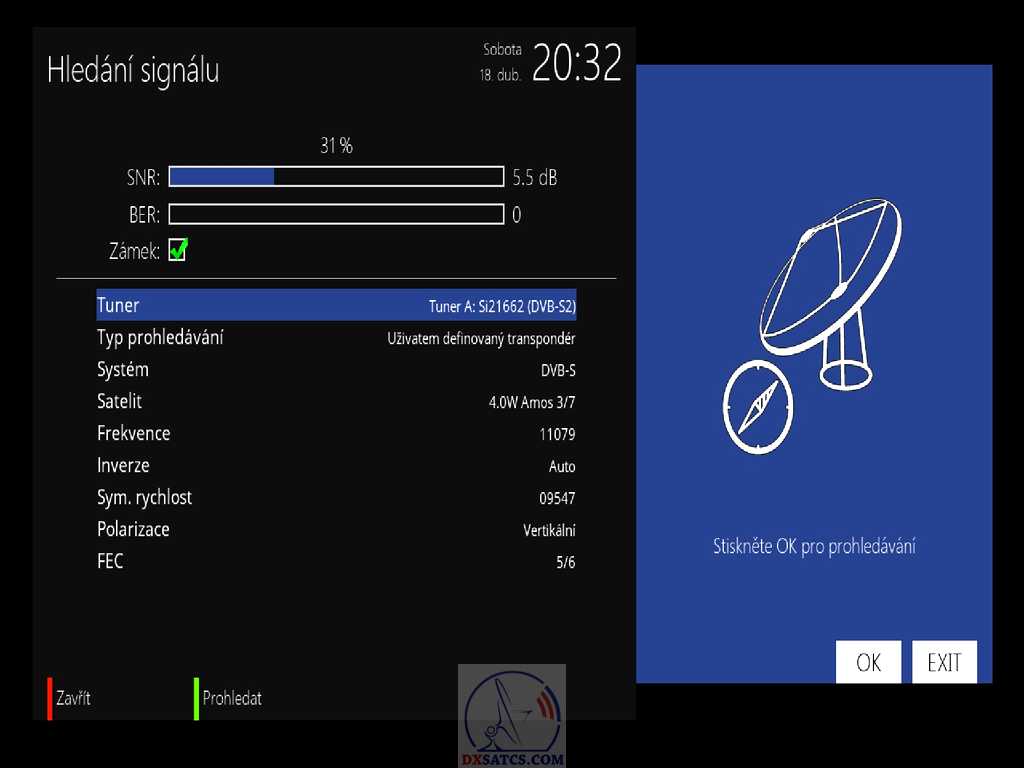

11 079 MHz -V-	YES Israel	9 547	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD      Videoguard
11 088 MHz -H-	ACM DATA	11 000 14 200	! ACM !	Middle East H	It depends on the geographic                    location	DVB-S2/data
11 103 MHz -V-	YES Israel (4K/UHD)	30 000	3/4	Middle East V	It depends on the geographic                    location	DVB-S2/8PSK/MPEG-4/UHD      Videoguard

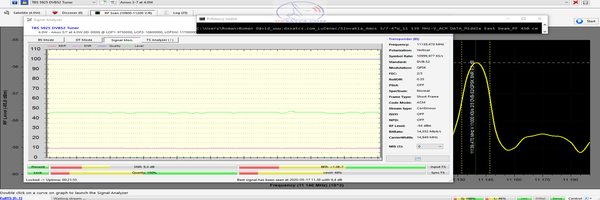

11 139 MHz -V-	ACM DATA	11 000	! ACM !	Middle East V	It depends on the geographic                    location	DVB-S2/data
11 474 MHz -V-	YES Israel	27 500	3/4	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD      Videoguard
11 501 MHz -V-	YES Israel	13 750	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD      Videoguard
11 525 MHz -V-	YES Israel	?	?	Middle East V	It depends on the geographic                    location	?
11 542 MHz -H-	FTA network	3 703	3/4	Middle East H	It depends on the geographic                    location	DVB-S / SD
	SBN International					FTA
	Amazing Discoveries TV					FTA
	The Word Network					FTA
	The Overcomer					Audio pid_3010 Eng

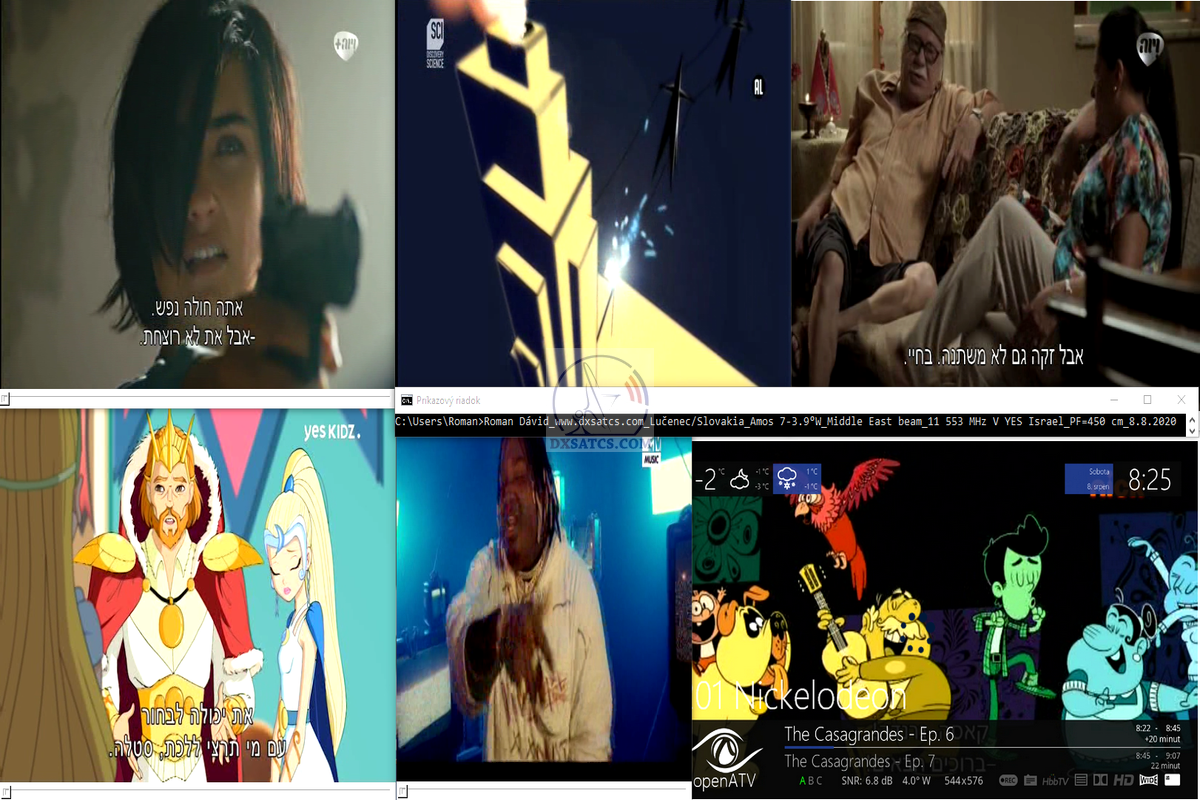

11 553 MHz -V-	YES Israel	27 500	5/6	Middle East V	It depends on the geographic                    location	DVB-S/MPEG-2/SD      Videoguard

►►Amos 3/7-4.0°W-Middle East beam-reception : This is a signal model that is valid in my geographic area

                     TOTO JE SIGNÁLNY MODEL PLATNÝ V MOJEJ ZEMEPISNEJ OBLASTI

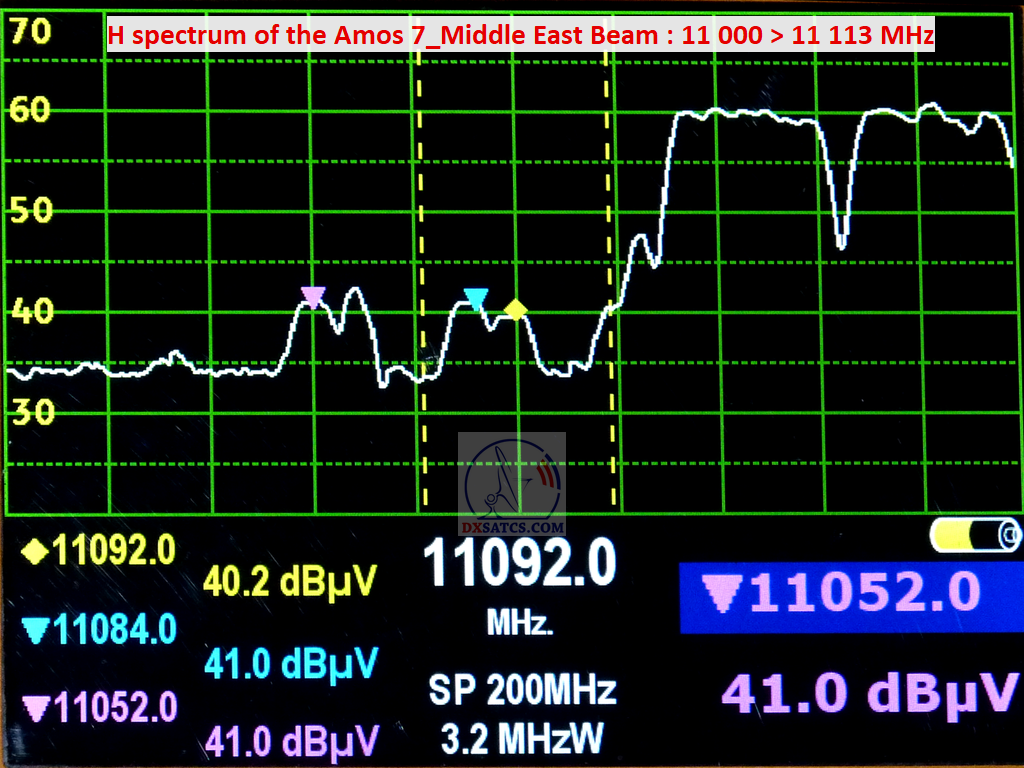

Signálny model platný pre HORIZONTÁLNU POLARIZÁCIU v stredovýchodnom vyžarovacom diagrame Middle East H :

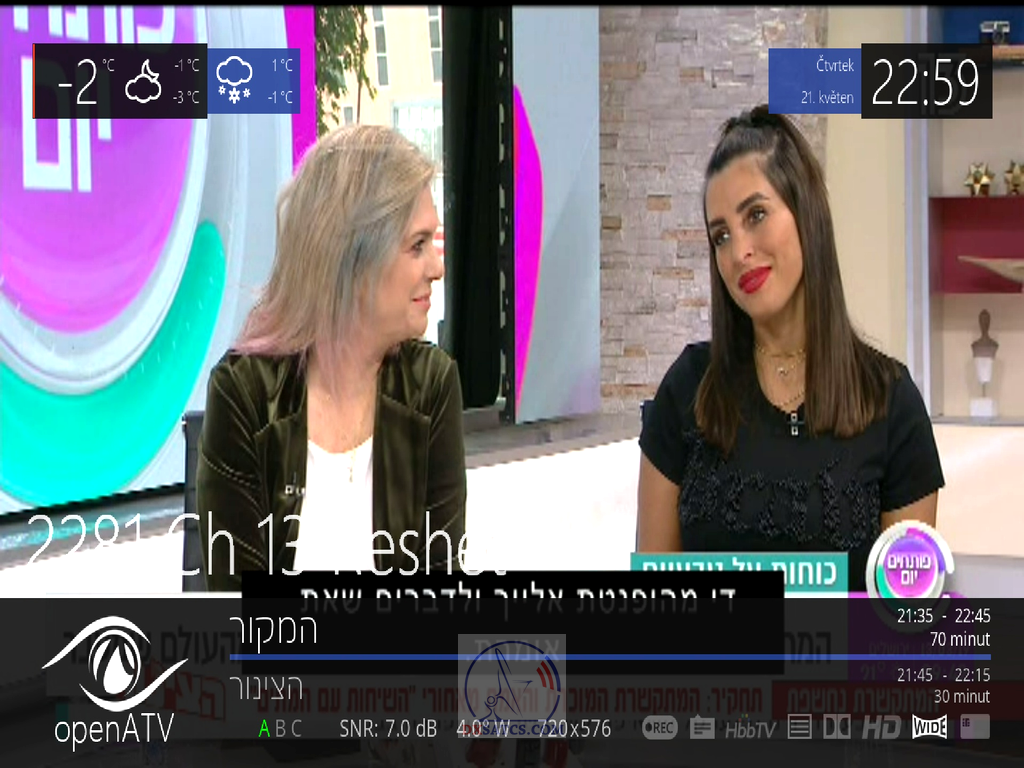

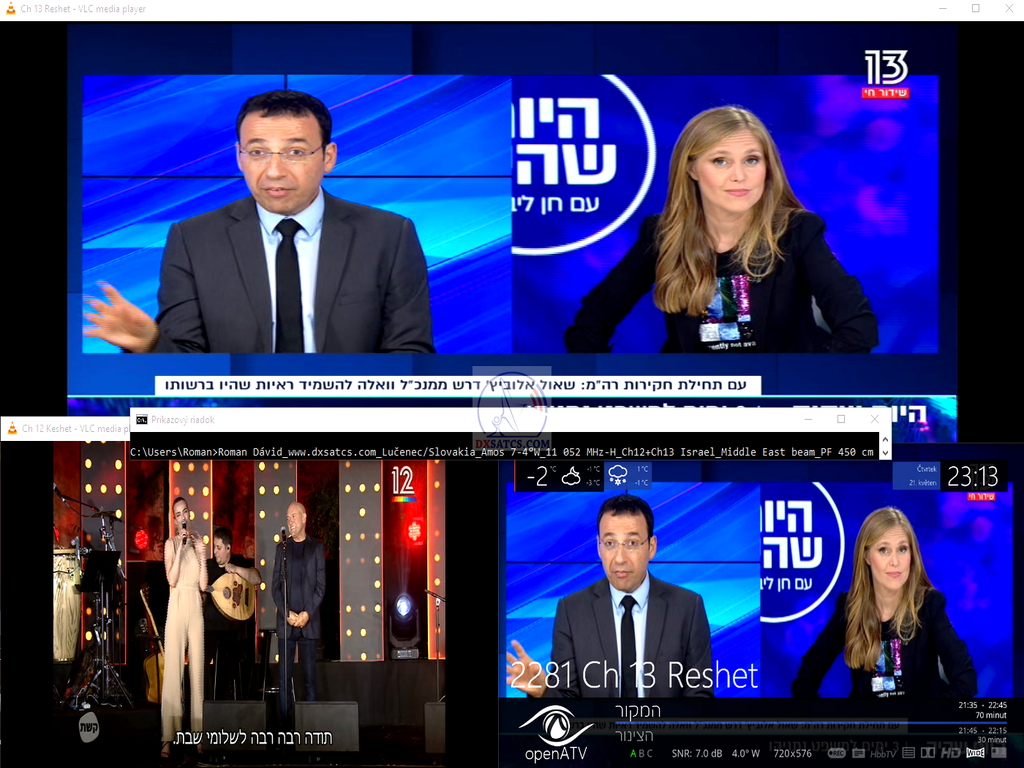

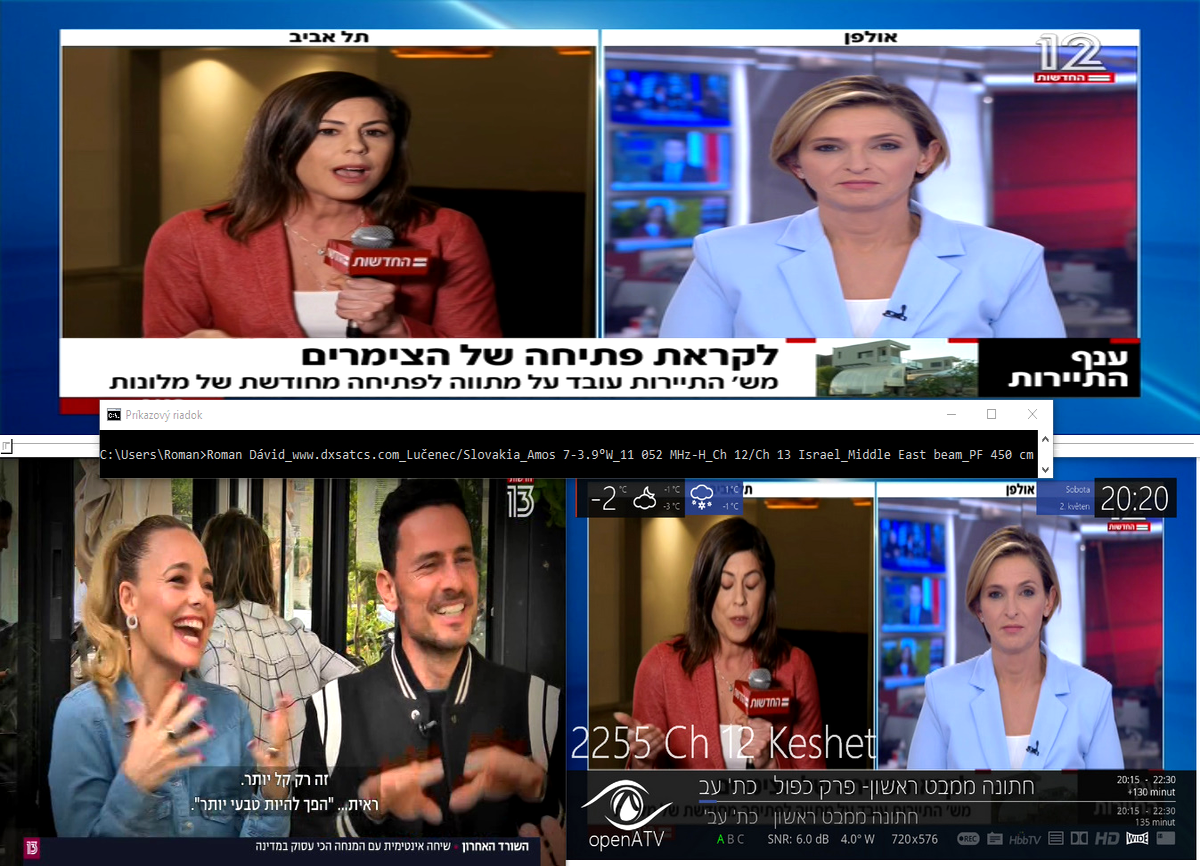

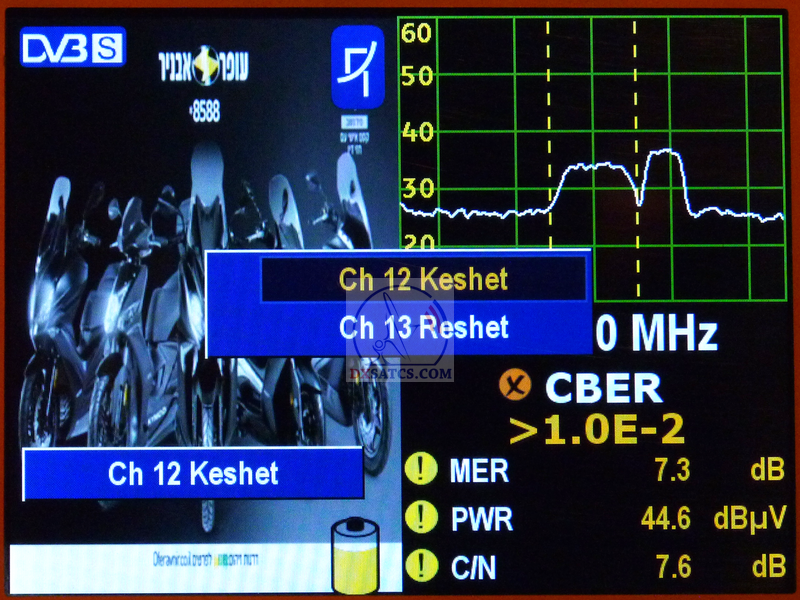

►AMOS 7_Middle East beam_H :11 052 MHz Paket Ch 12+Ch 13 (dva najsledovanejšie komerčné TV okruhy v Izraeli v hebrejskom jayzku_FTA)

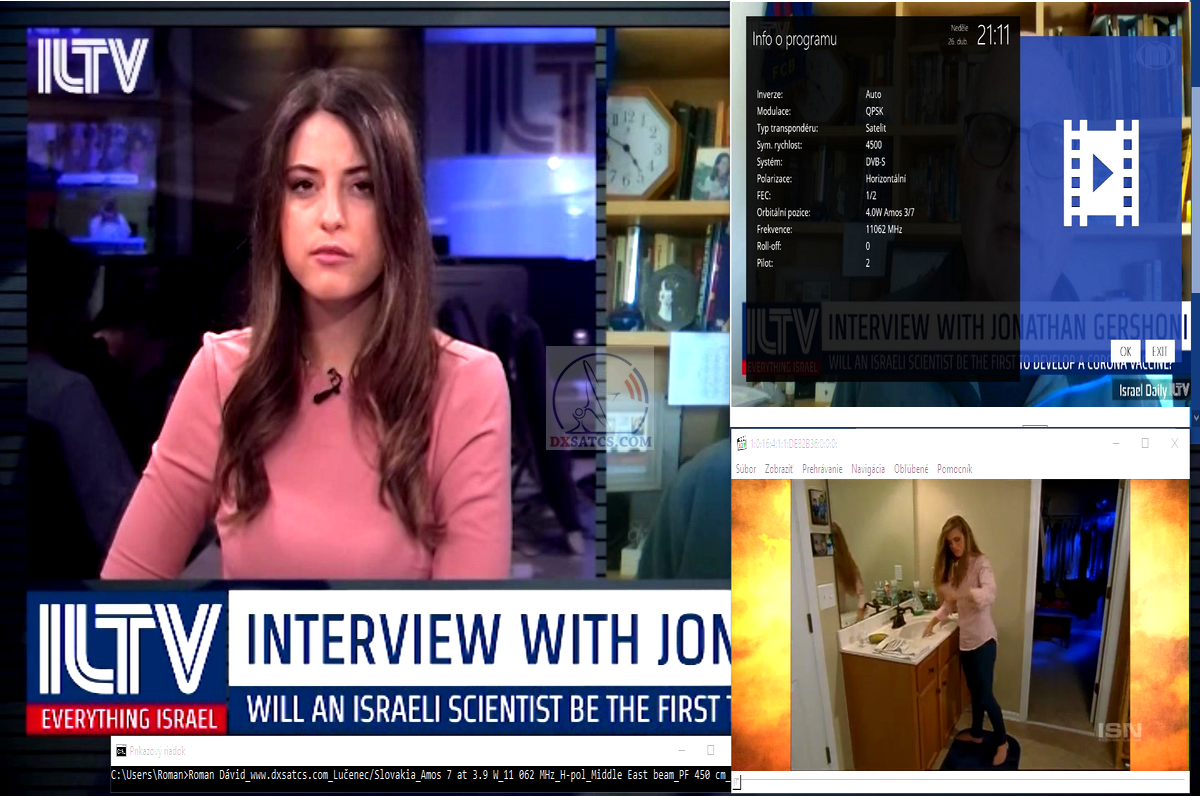

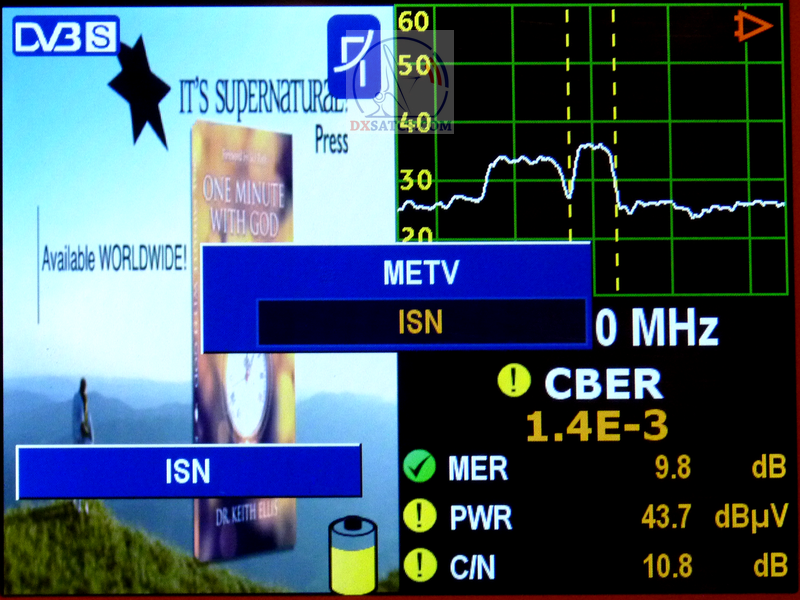

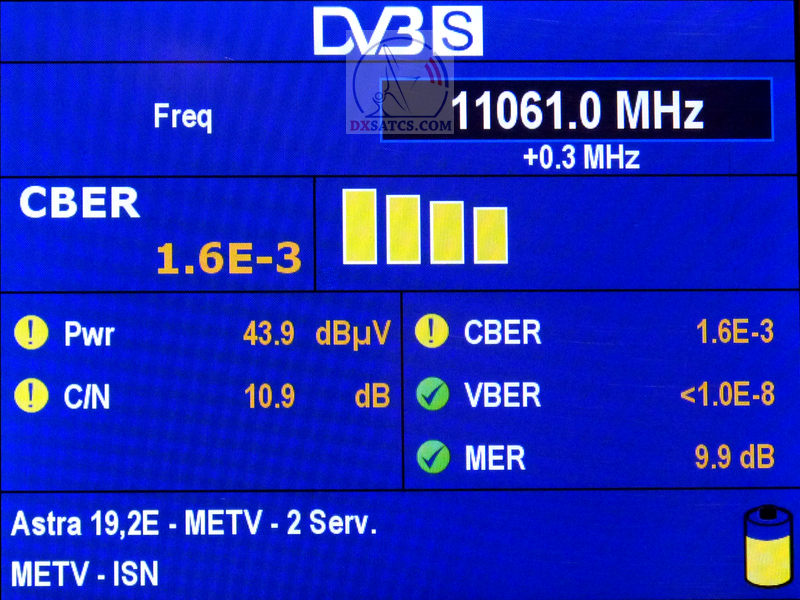

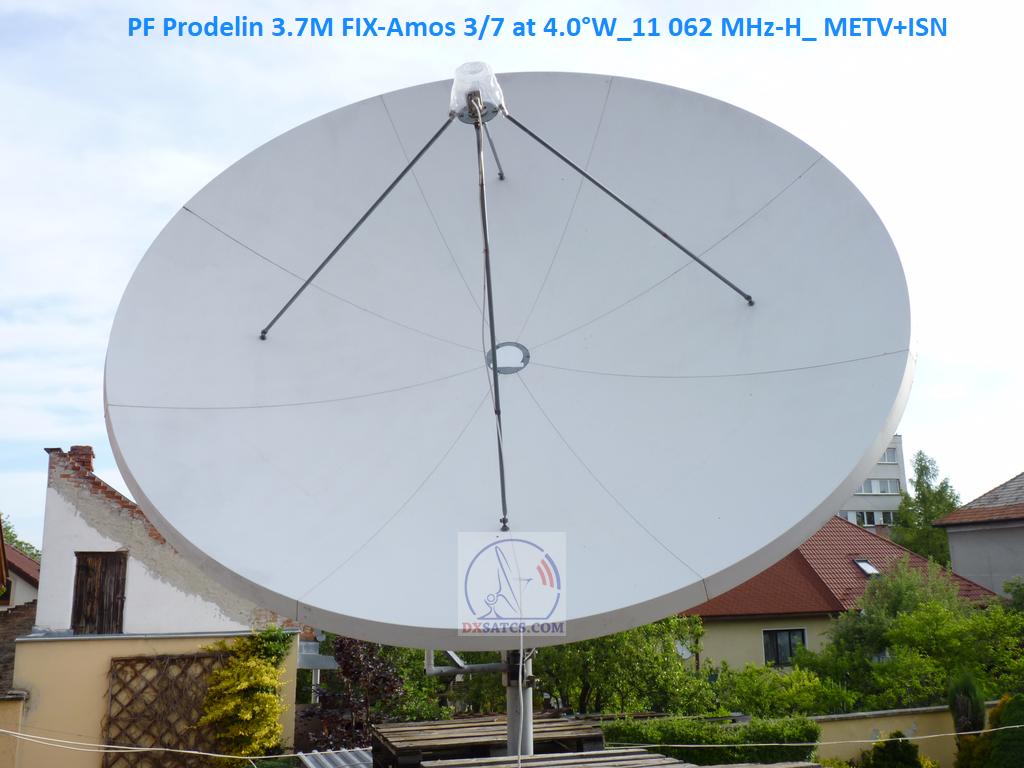

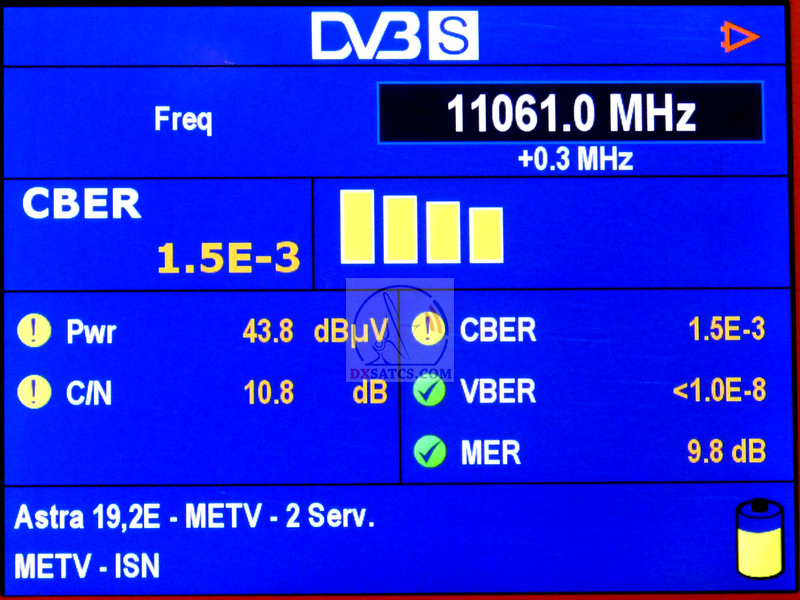

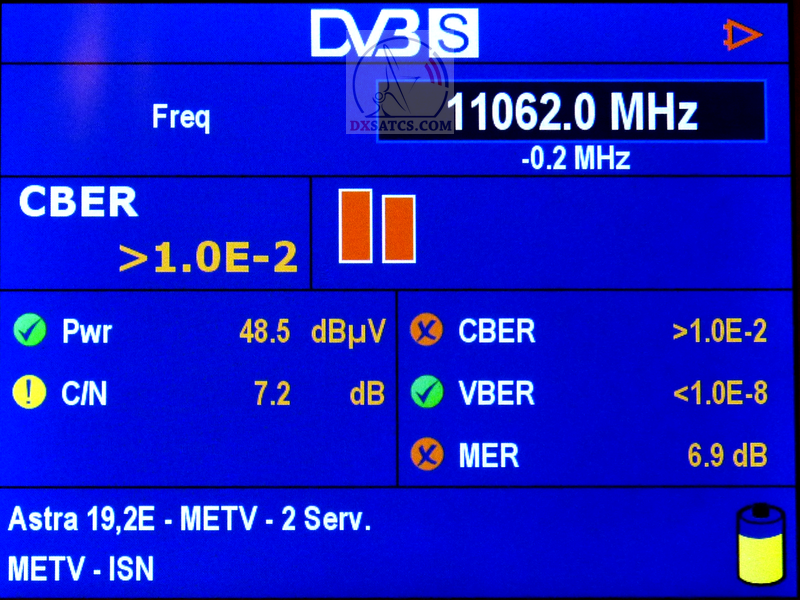

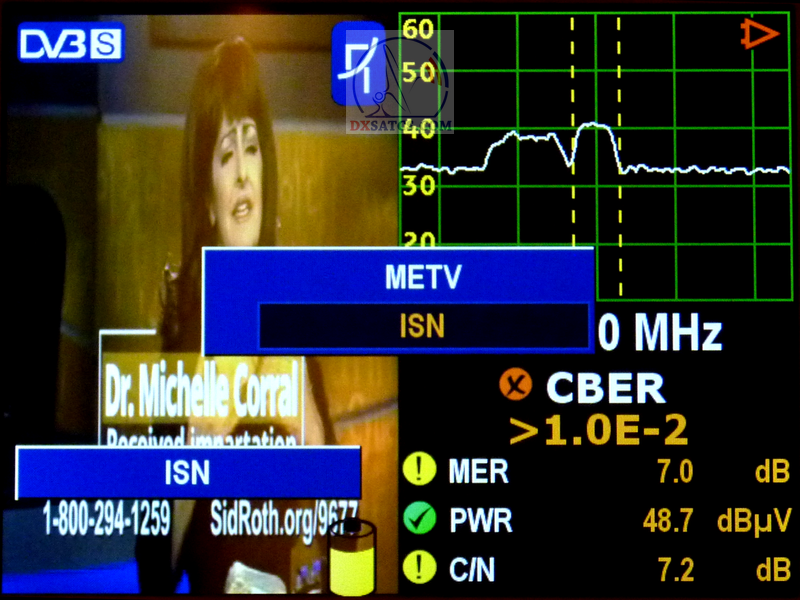

►AMOS 7_Middle East beam_H :11 062 MHz METV + ISN + ILTV (vysielanie v anglickom jayzku pre,v Izraelských ortodoxných kruhoch tak často
zatracovanú,komunitu Mesiánskych Židov ale aj kresťanov_FTA)

Jedná sa o celodenne stabilný príjem s nasledovnými atribútmi : Analýza,v dĺžke trvania dva mesiace,jednoznačne potvrdila prítomnosť
dvoch cyklicky alebo každodenne sa opakujúcich špičiek v intenzite vyžiareného výkonu EIRP,ktoré sa sústreďujú do časových okien od 9:30 do 10:30
predpoludním a od 19:00 do 24:00 v noci.Výkonové špičky takmer každodenne korelujú s okamžitou kvalitou od 6,5 do 7,5 dB/MER na f=11 052 MHz
a od 8 do 10 dB na f=11 062 MHz .Naopak len jedno výkonové minimum v intenzite EIRP som každodenne identifikoval približne v hodinovom časovom
okne od 6:00 do 7:00 ráno.Pravdepodobnosť že sa naplní tento signálny model je vyššia ako 95%,lebo počas dvojmesačných analýz sa ani jeden krát
nezmenil čas špičky a ani minima v intenzite EIRP v mieste príjmu a  analýz.Mierne sa menila iba každodenná amplitúda v kvalite nie časové
okná alebo pásma v ktorom sa špičky opakujú.

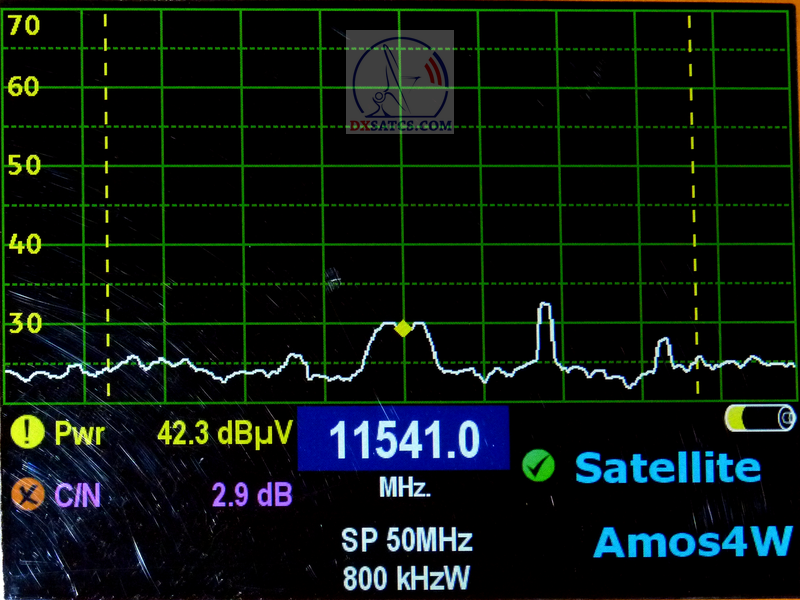

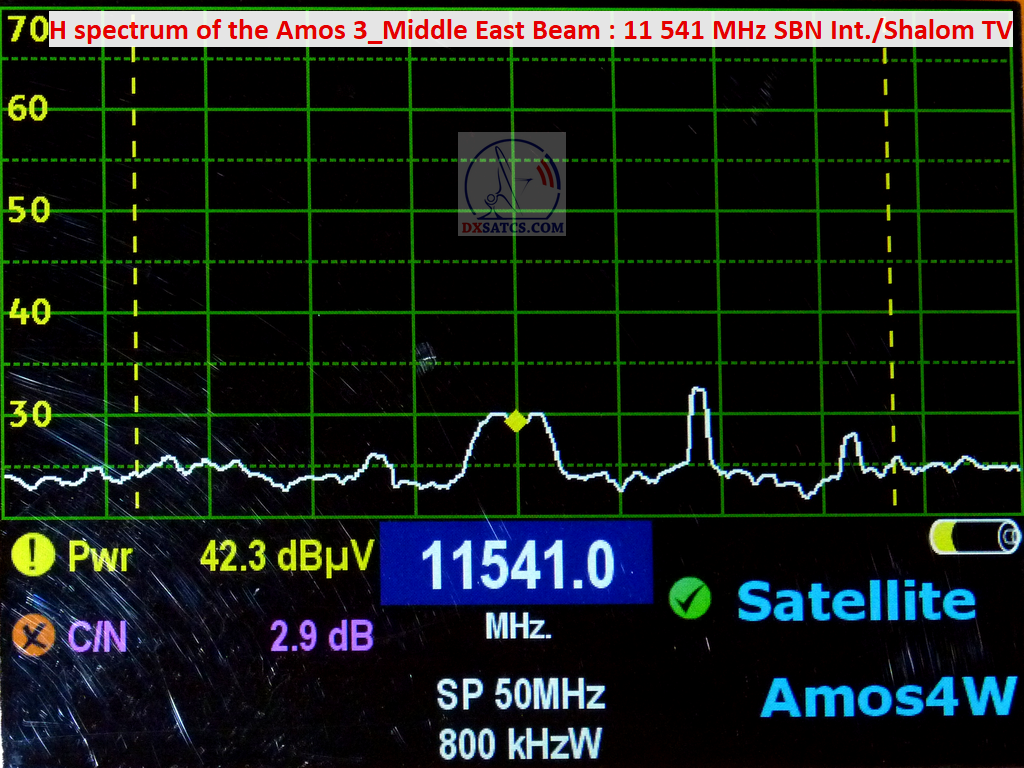

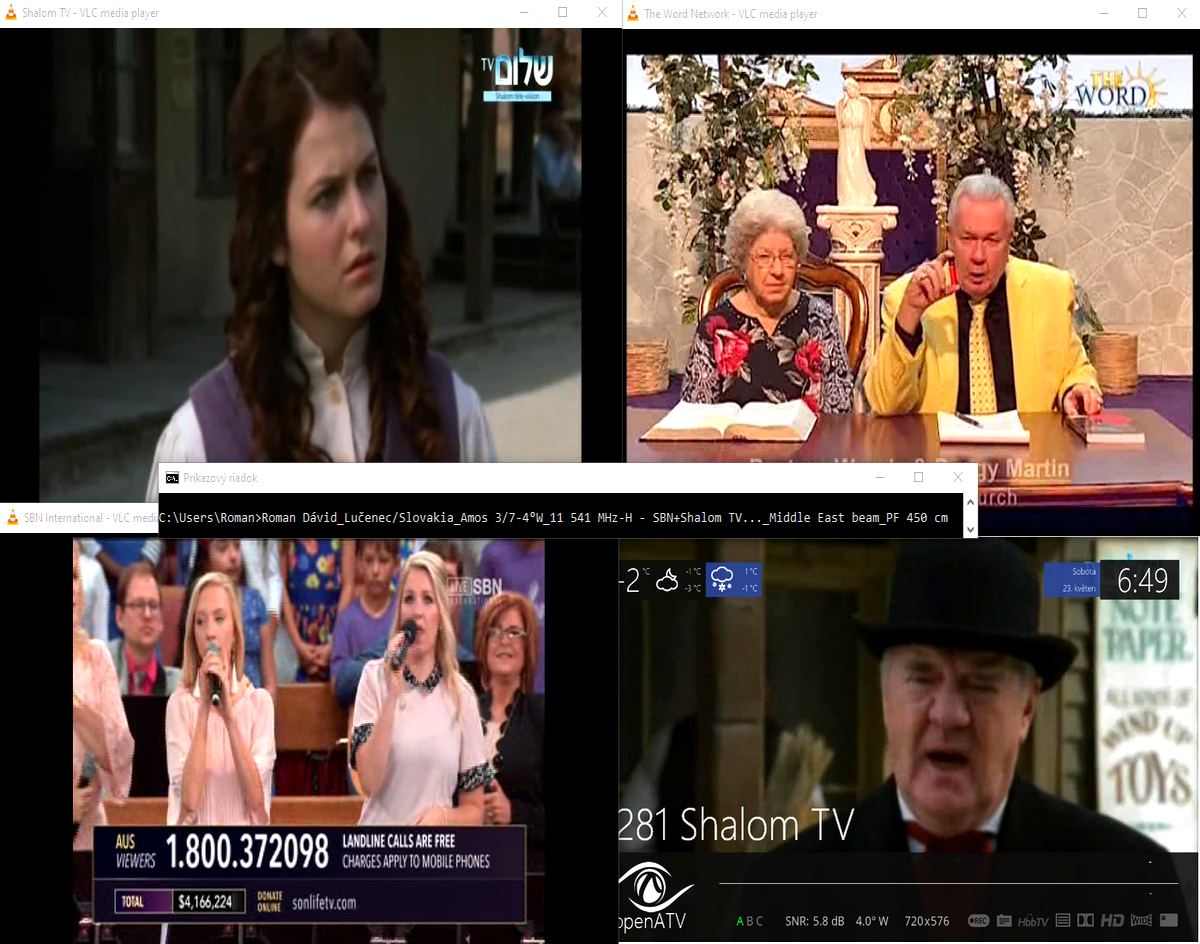

►AMOS 3_Middle East beam_H :11 542 MHz SBN,Shalom TV,The Word network
Každodenne sa opakujúca možnosť stabilného LOCKu nosnej je tentoraz limitovaná do niekoľkých navzájom nenadväzujúcich časových okien
v celkovom trvaní od 8 do 15 hodín denne,len s jednou špičkou v intenzite výkonu EIRP a to od 5:30 do 6:30 ráno.

Signálny model platný pre VERTIKÁLNU POLARIZÁCIU v stredovýchodnom vyžarovacom diagrame Middle East V :

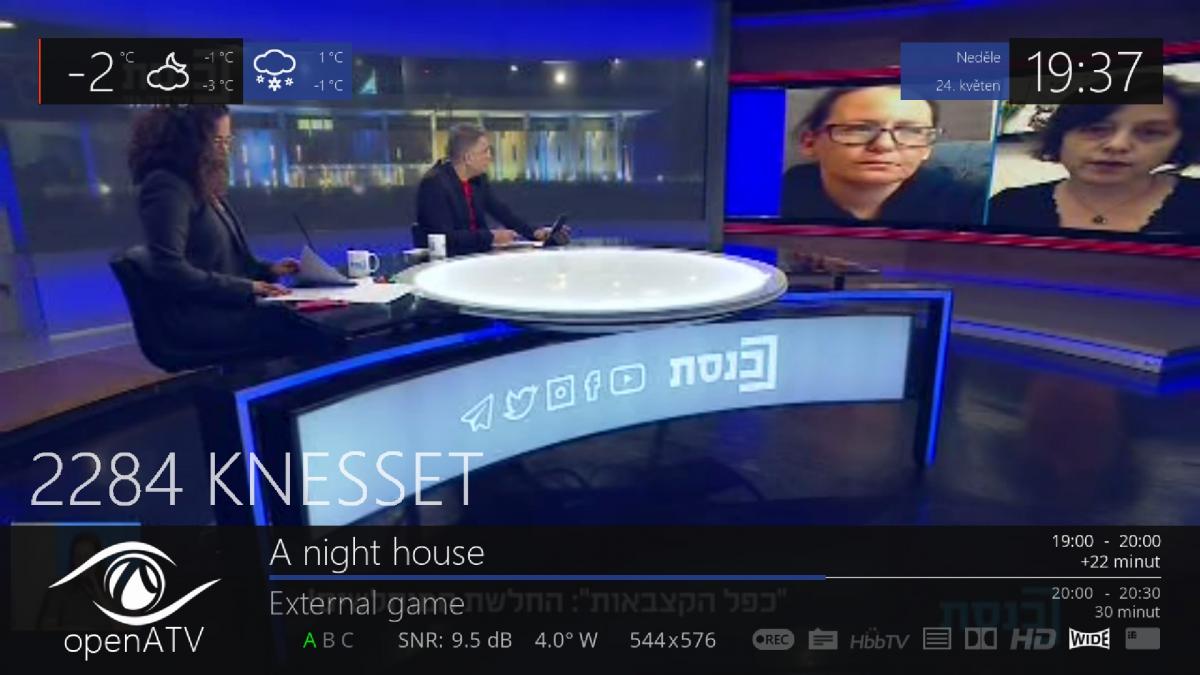

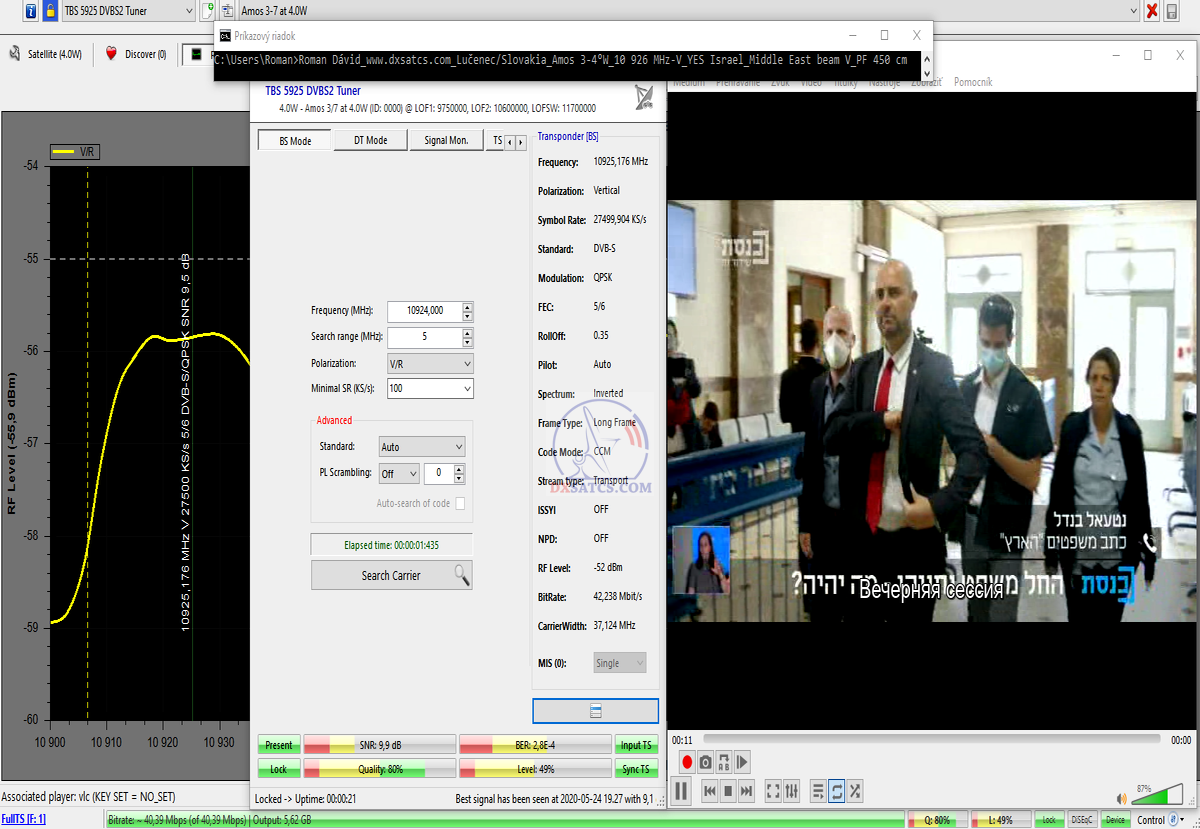

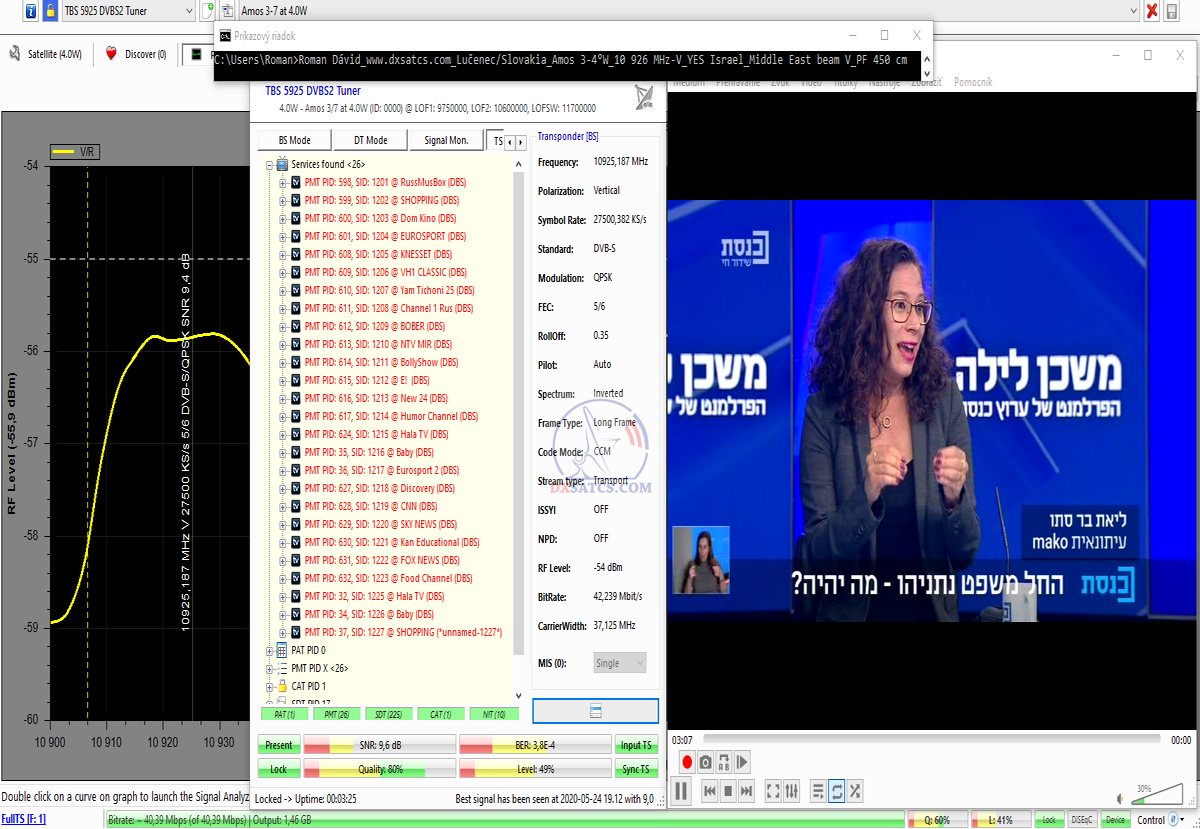

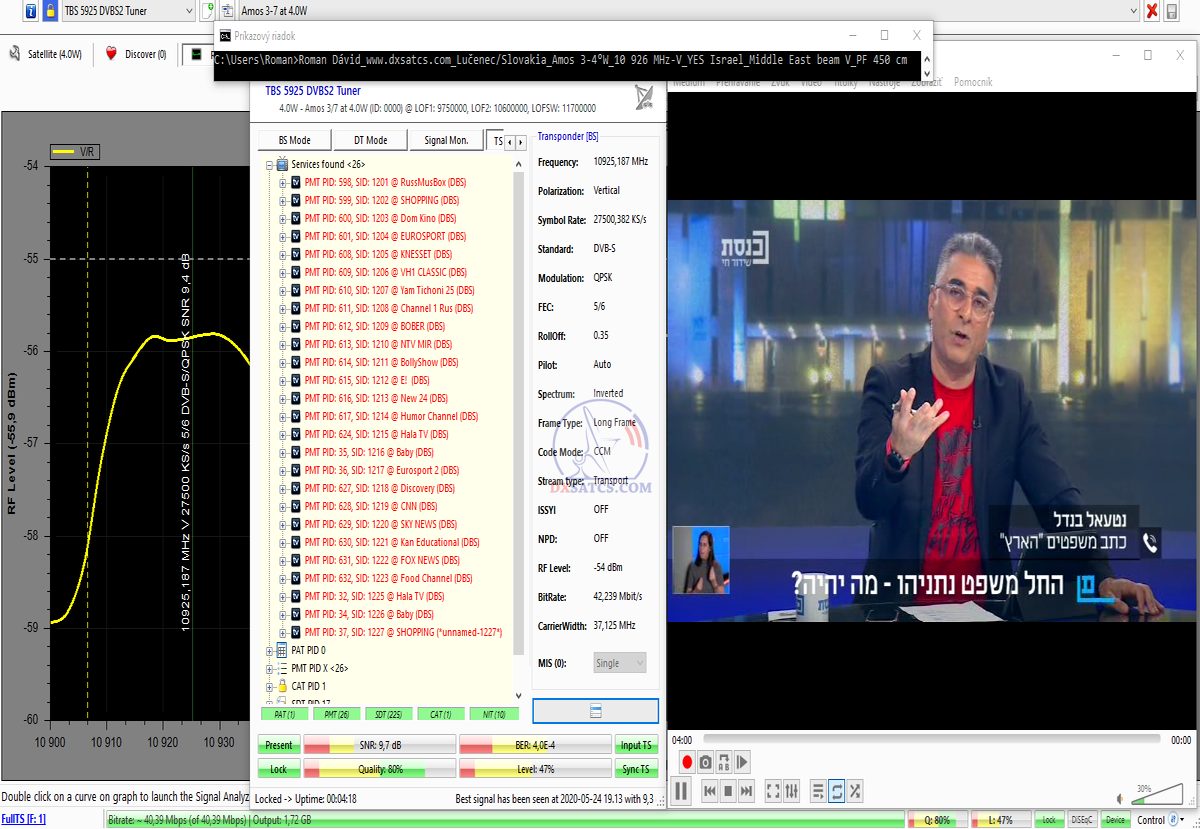

►AMOS 3_Middle East beam_V : 10 926 MHz  YES Israel - jedná sa o najväčšiu a najstaršiu (od 07/2000) platenú satelitnú DVB sieť v Izraeli
s počtom predplatiteľov viac ako 600 000 v roku 2017 a s počtom TV kanálov viac ako 220,ktorej súčasťou je aj nekódované vysielanie
z izraelského parlamentu pod názvom Knesset Channel z tejto frekvencie.

Analýza potvrdila že sa jedná v tomto prípade o trvalo stabilnú formu príjmu aj pri výrazne zhoršených poveternostných podmienkach,
s permenantne pretrvávajúcou a relatívne vysokou rezervou v kvalite oscilujúcou počas dňa v rozsahu amplitúdy od 7,5 dB až do 9 dB/MER.
(čo je čistá rezerva od 2,5 do 4 dB nad šumovým prahom )




                                                                                download PDF



►►Amos 3/7-4.0°W-Middle East beam : Reference frequency "f0" for -V- polarization : 10 926 MHz

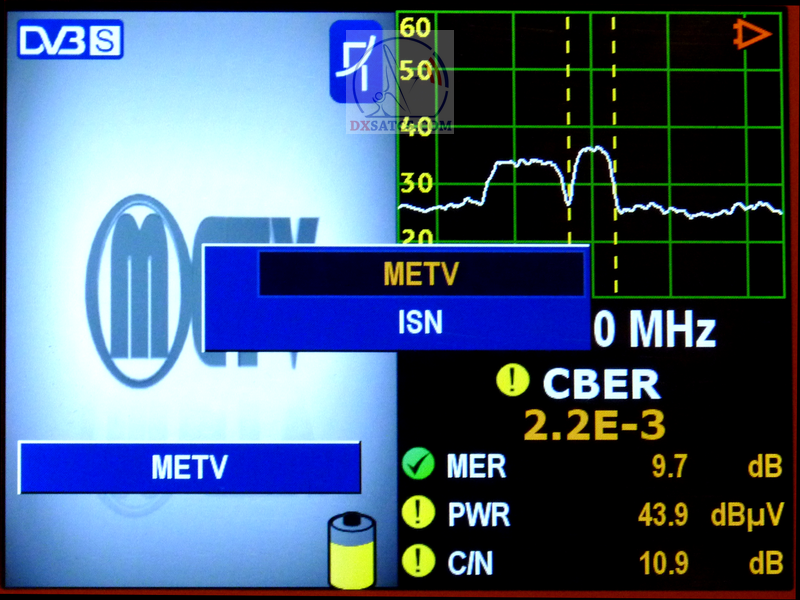

                                                                Reference frequency "f0" for -H- polarization : 11 062 MHz

REFERENČNÁ FREKVENCIA PRE VERTIKÁLNU POLARIZÁCIU : f0=10 926 MHz - YES Izrael

-Zo spektra vertikálne polarizovaných vektorov vlnení paketu YES Izrael satelitov Amos 3 a 7, iba f=10 926 MHz v sebe obsahuje
hlavný atribút jej klasifikácie do kategórie "Referenčná frekvencia f0",pretože intenzita a hlavne relatívne vysoká homogenita
hladiny vyžiarenej energie EIRP v oblasti strednej Európy umožňuje kedykoľvek počas dňa vykonávať verifikáciu zisku sekundárnych
radiatov s  priemerom od D=400 cm+. Prax mi potvrdila že aj pri výrazne zhoršených poveternostných podmienkach hustého
dažďa,kvalita príjmu oscilovala okolo MER=7,2 dB čo je reálna rezerva okolo 2 dB nad šumovým prahom.A naopak pri štandardných
poveternostných podmienkach amplitúda kvality osciluje v rozkmite MER=8-10 dB,pričom jej výskyt nemá presne stanovený
časový rámec a môže sa vyskytnúť prakticky kedykoľvek počas dňa.Nasledovné výsledky príjmu so špičkou SNR=9,9 dB na referenčnej
frekvencii f0=10 926 MHz som zaznamenal pri jasnej oblohe dňa 24.5.2020 o 19:28 stredoeurópskeho času a prax mi potvrdila že sa jedná
o cyklicky sa opakujúci signálny stav a nie o náhodnú a neperiodickú špičku v kvalite.

Demonštrácia ekvivalentnej hladiny zisku G k stanovenémiu priemeru D=450 cm na referenčnej frekvencii "f0" s PF Prodelin 4.5M FIX
                          Satelit Amos 3_Vyžarovací zväzok Blízky východ_V : f0=10 926 MHz _ SNR=9,9 dB
           celodenne stabilný príjem s okamžitou rezervou v kvalite nad šumovým prahom okolo MER=4,9 dB
                                 (sken dát z transpondéra bol vykonaný dňa : 24.5.2020_od 19 do 20 hod.)



REFERENČNÁ FREKVENCIA PRE HORIZONTÁLNU POLARIZÁCIU: f0=11 062 MHz METV-Middle East TV + ISN

-Autor Roman Dávid stanovuje frekvenciu "f0=11 062 MHz_H.pol" ako tú kľúčovú čiže referenčnú pre verifikáciu a demonštrovanie
ekvivalentnej hladiny ZISKU G k danému priemeru D,pre paraboly s minimálnym priemerom od D=300 cm pre príjem z Blízkovýchodného
vyžarovacieho diagramu "Middle East" družice Amos 7 na 3.9°W v oblasti strednej a východnej Európy.Pre Dmin=300 cm platí že sa jedná
len o časovo limitovanú formu príjmu s rezervou v signálnej kvalite okolo 1 dB/MER , rádovo v jednotkách hodín (odhadom 2-3 hodiny v úsekoch
každodenných špičiek v intenzite EIRP v časovom okne od 19:00 do 24:00).

Toto sú hlavné atribúty pre klasifikáciu práve tejto frekvencie do kategórie tých referenčných,čiže"f0" :

Možnosť celodenne stabilného príjmu s oscilujúcou rezervou v kvalite od 2 dB (okolo 6:00 ráno) do 7+ dB (od 19:00 do 24:00) z MER nad šumovým
prahom z tejto frekvencie s priemerom sekundárneho radianta D=450 cm,ale aj možnosť takmer celodenného príjmu z tejto frekvencie s D=370 cm
a to v priemere 18 až 20 hodín, ale v niektorých dňoch aj 24 hodín denne.(signálny model postavený na celodenne stabilnom LOCK-u  na "f0=11 062 MHz
už so sekundárnym radiantom s  D=370 cm začal byť aktívny od konca mesiaca apríl 2020 a trvá dodnes)

►Toto je dôkaz naplnenia teórie v praxi  : porovnanie kvality príjmu na referenčnej frekvencii "f0" na výstupe z dvoch sekundárnych
radiantov s D=370 a  D=450 cm

Toto je praktický dôkaz o tom že celý môj výskumný projekt s názvom "Referenčné hladiny zisku pre paraboly s priemerom menším
alebo rovným d<=450 cm pre KU pásmo" má racionálne opodstatnenie a v praxi reálne naplnitelný základ,kedže v mojom nasledujúcom
príklade demonštrujem že navýšenie priemeru sekundárneho radianta o 80 cm v praxi reálne koreluje s nárastom kvality príjmu až o 3 dB/MER.
Moje merania potvrdily že pre niekoho "len" ale z praktického pohľadu "až" okolo 0,7 dB (pri permanantne oscilujúcej špičke v kvalite príjmu
s amplitúdou +/- 0,3 dB za jednotku 2 sekundy nie je možné tento rozdiel určiť s vyššou mierou presnosti,detaily vo veci výberu LNB nájdete v tejto téme )
z celkového rastu v kvalite príjmu na "f0" súvisí s LNB Invacom SNF-031,lebo som pochopitelne nepoužil jeden a ten istý kus LNB a zvyšných
okolo 2,3 dB súvisí s nárastom v priemere sekundárneho radianta o 80 cm čo takmer do bodky napĺňa výrobcom stanovené hodnoty,
čiže sa mi podarilo naplniť teoretický predpoklad v praxi vlnovej fyziky čo je zmyslom a  podstatou môjho snaženia v tomto výskumnom
projekte,lebo práve toto je ten najväčší a zároveň kľúčový problém celého satelitného príjmu ako takého.


     - Porovnanie kvality príjmu na referenčnej frekvencii "f0" na výstupe z dvoch sekundárnych radiantov s D=370 a  D=450 cm -

- Comparison of reception quality at the "f0" reference frequency at the output of two antennas with different diameters and with different LNB-s -
                                                               (proof of validity and transfer of theory into practice)

Pre zachovanie objektívnosti výsledku porovnávacieho testu som zber dát  z dvoch sekundárnych radiantov uskutočnil (nie paralelne,z dôvodu že mám len
jeden ks digitálneho analyzátora s ciachovanými údajmi meraní) v jednom časovom okne v dĺžke okolo 30 minút,dňa 21.5.2020 od 23:00 do 23:30 CET

               PF Prodelin 3.7M FIX_Amos 7_Middle East beam H : f0=11 062 MHz _ CBER=>1.0E-2 _ MER=7,0 dB
                                          rezerva v kvalite príjmu nad šumovým prahom je okolo MER=4,5 dB



              PF Prodelin 4.5M FIX_Amos 7_Middle East beam H : f0=11 062 MHz _ CBER=>2.0E-3 _ MER=9,7 dB
                                             rezerva v kvalite príjmu nad šumovým prahom je okolo MER=7,5 dB




►Peak in reception quality : the peak in reception quality, which I measured at the "f0" - reference frequency for horizontal polarization,
occurs several times a week

-v predchádzajúcom porovnávacom teste som vychádzal z typických,inými slovami štandardne a každodenne meratelných signálnych hladín.
Niekoľkokrát do týždňa som ovšem nameral na referenčnej frekvencii "f0" špičku v kvalite príjmu,ktorú som ale z dôvodu zachovania
objektivity v porovnávacej báze nestanovil ako tú východiskovú,lebo sa jedná o necyklickú,inými slovami nie každodenne dosiahnutelnú
amplitúdu v kvalite  na základe ktorej nemôžem derivovať platné závery.

PF Prodelin 4.5M FIX_Amos 7_Middle East beam H : f0=11 061 MHz _ CBER=>1.6E-3 _ MER=10 dB     (21.5.2020)





►►Amos 3/7-4.0°W-Middle East beam V+H: analýza použitého HW,poveternostné podmienky,vyžarovací diagram ...



AMOS 3/7 at 4.0°W-Ku band reception data

Geographical location of the measurement in the KU band	48° 33' N _ 19° 67' W , Lučenec , Slovenská republika
Installed dish / secondary radiant [D]	PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
HF system	KU primary radiant with SKEW control
LNB for KU band	Invacom SNF-031
Analyzed frequency spectrum + polarisation	10 700 - 11 750 MHz , H+V
Field strenght meters	Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+
Date of measurement	03/04/05  -  2020
Elevation angle	30 °
Weather conditions	clear sky
Air temperature	0 > +25°C
Altitude above sea level	194 m



►Amos 3/7-4.0°W-Middle East beam V+H : Footprint/Beam & Place of satellite reception and measurement

                                                        AMOS 3 at 4.0°W : Middle East footprint-beam-spot (KU band)

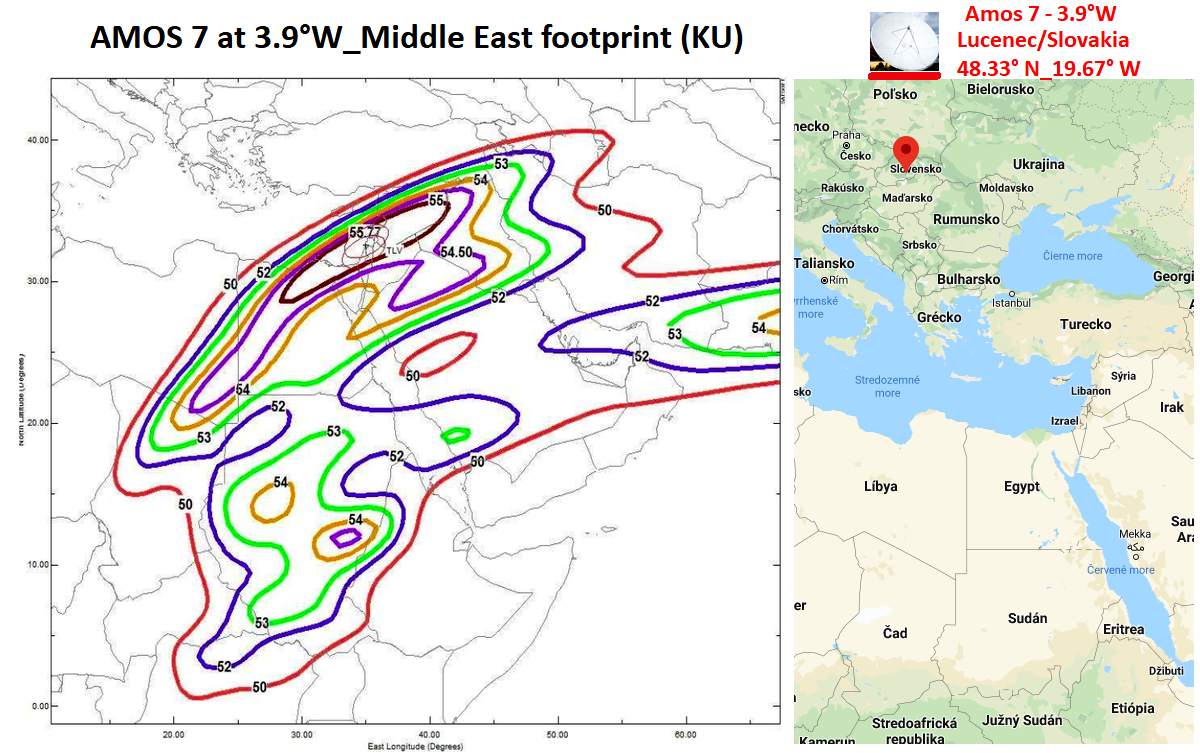

                                                              AMOS 7 at 3.9°W : Middle East footprint-beam-spot (KU band)



►Installed dish / secondary radiant [D=450 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)




►►Amos 3/7-4.0°W-Middle East beam V+H: analýza frekvenčného spektra_frequency spectrum analysis

►10 700 > 11 700 MHz-Middle East beam - Vertical polarity : frequency spectrum analysis


                    SPAN 500 MHz                                                  Quantification from the spectrum of a -V- vector

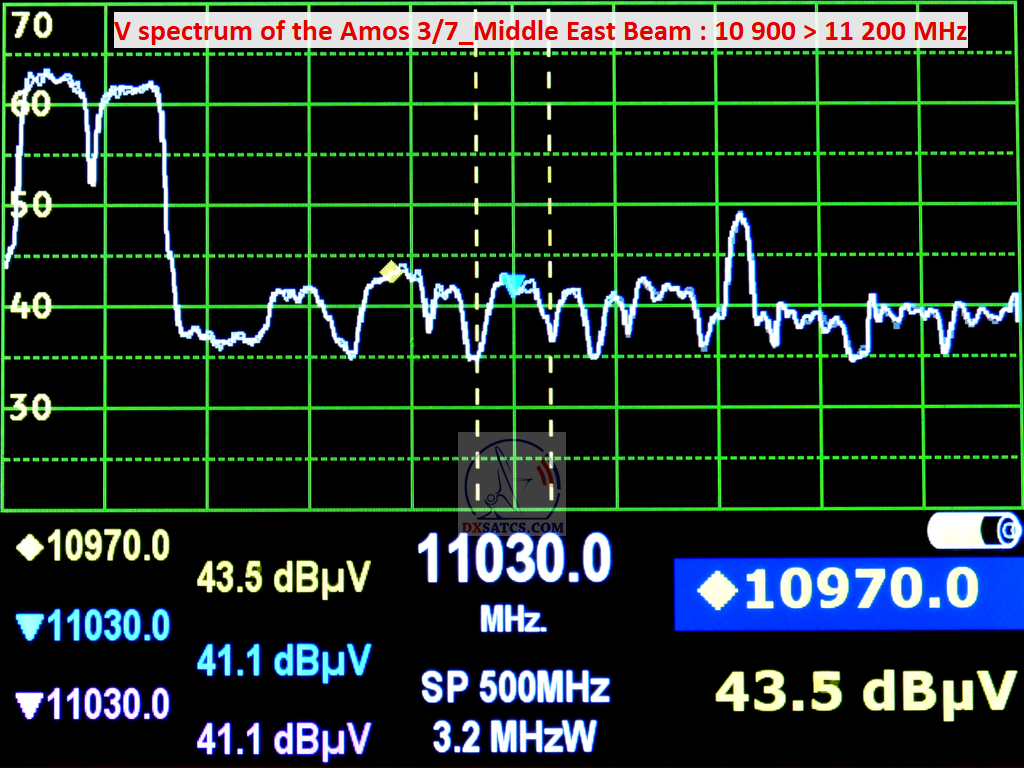

              10 900 > 11 200 MHz                                           in the range from 11 474 to 11 553 MHz_23.6.2020


►10 700 > 11 700 MHz-Middle East beam - Horizontal polarity : frequency spectrum analysis

                               SPAN 200 MHz                                                                SPAN 50 MHz
                         11 000 > 11 115 MHz                                11 541 MHz + beacon frequency>11 450.345 MHz





►►Amos 3/7-4°W-Middle East beam V+H: analýza kvality príjmu_satellite reception quality analysis

►10 926 MHz _V_ YES Izrael : AKTÍVNY Signálny model >  24/7_celodenne stabilný LOCK nosnej každý deň aj pri výrazne
zhoršených poveternostných podmienkach (Relatively high instantaneous reserve in reception quality around 3.5-5 dB/MER
above the treshold)




►10 972 MHz _V_ YES HD Izrael : AKTÍVNY Signálny model > 8:30-11:30 a.m._ stabilný LOCK nosnej takmer každý deň
v trvaní od 15 do cca 180 minút



►10 998 MHz _V_ YES HD Izrael : AKTÍVNY Signálny model > 8:30-11:30 a.m._ stabilný LOCK nosnej v trvaní
od 15 do cca 90 minút typicky jeden až dva krát do týždňa



►11 025 MHz _H_ ACM DATA : stabilne prítomný dátový kanál

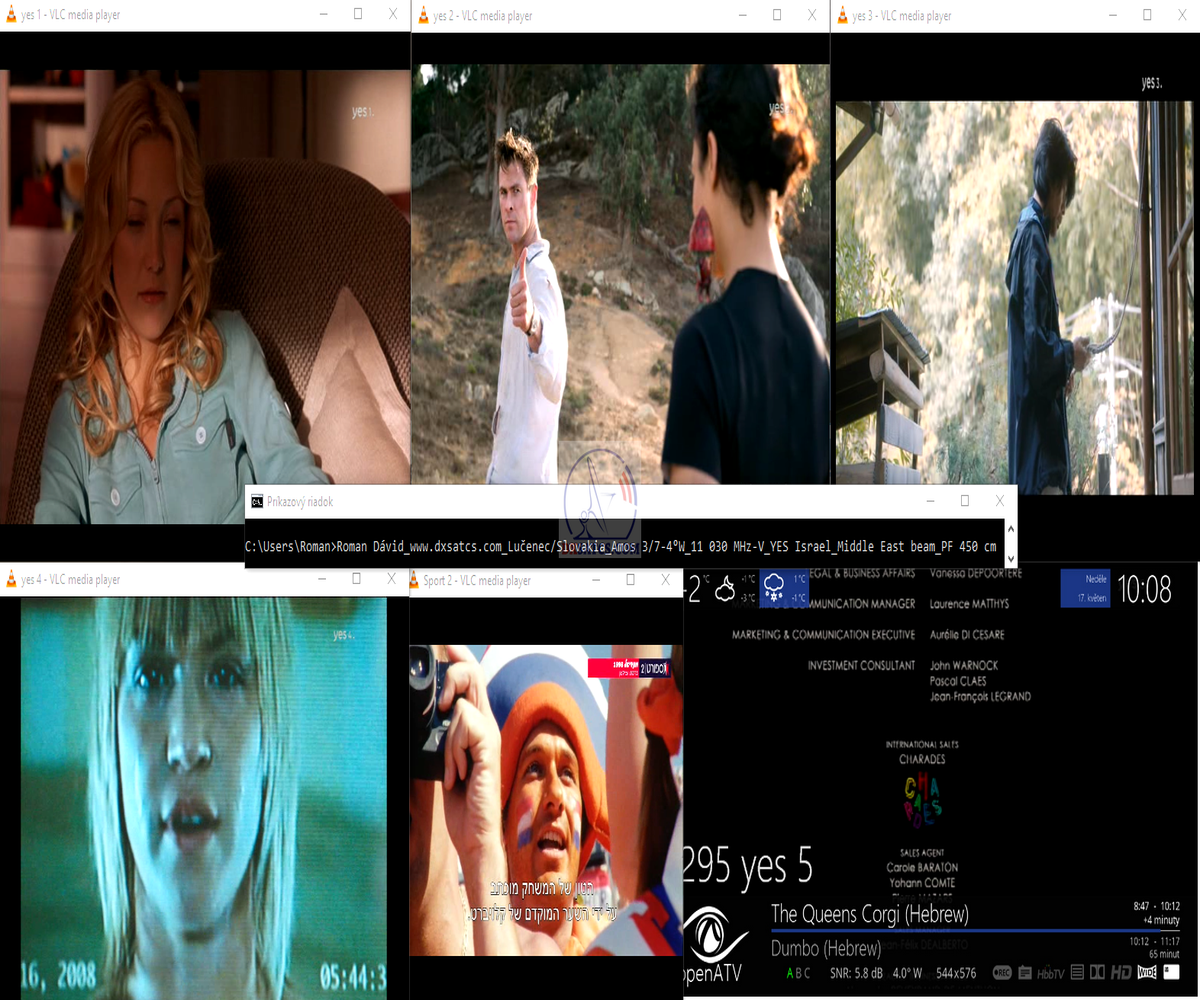

►11 030 MHz _V_ YES Izrael : AKTÍVNY Signálny model > stabilný LOCK nosnej každý deň od 8 do cca 15 hodín

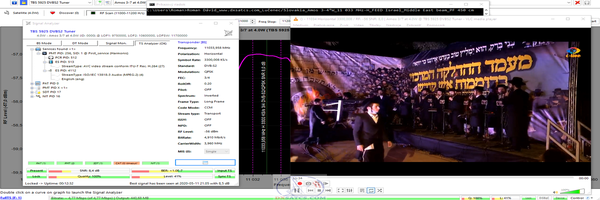

►11 034 MHz _H_ FEEDS : nepravidelné,príležitostné a hlavne nekódované  "FEEDS" prenosy so špeciálnym obsahom prevažne z Izraela
v hebrejskom jazyku,v dĺžke od jednotiek minút až do desiatok hodín + video ukážky (aktivita a  čas spustenia SNG/DSNG feeds kanálov
z Izraela nie je vopred nikde verejne ohlasovaná podobne ako technické parametre samotných FEEDS liniek,ktoré nie sú fixné a môžu sa
nepravidelne meniť)




►11 052 MHz _H_ Channel 12 Keshet + Ch 13 Reshet Izrael : 24/7_ stabilný LOCK nosnej každý deň aj pri výrazne
zhoršených poveternostných podmienkach (High instantaneous reserve in reception quality around 4 dB/MER above the treshold)

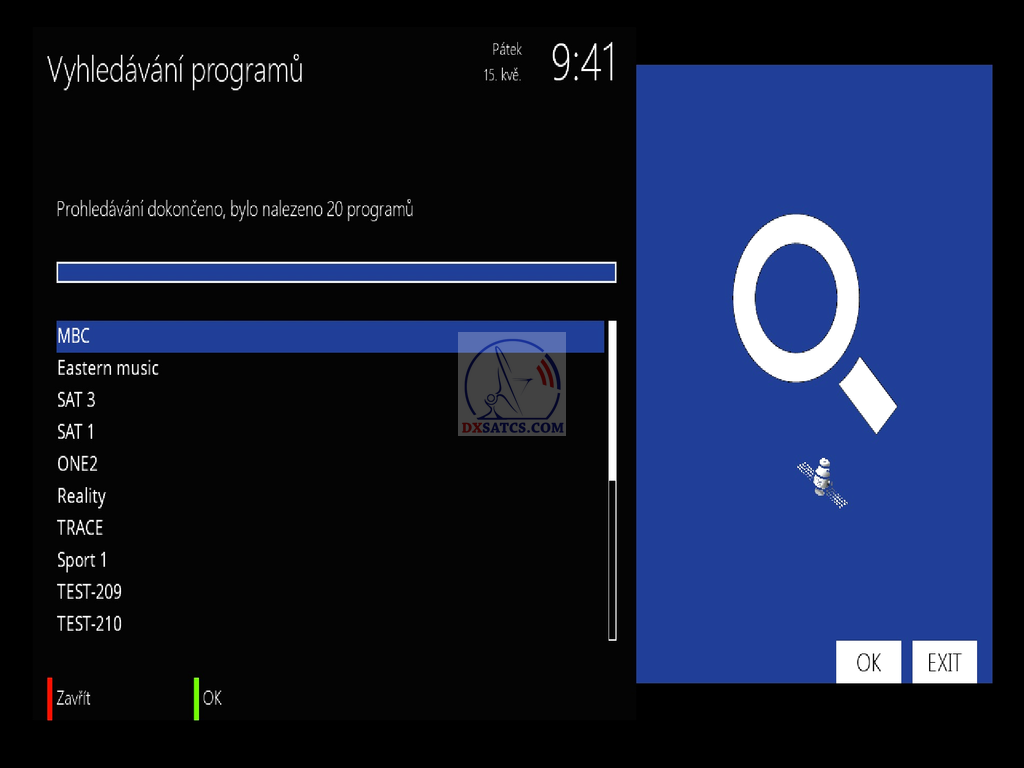

► 11 058 MHz _V_ YES Izrael : AKTÍVNY Signálny model > stabilný LOCK nosnej každý deň v trvaní od dvoch do cca piatich hodín



►11 062 MHz _H_ METV+ISN+ILTV : AKTÍVNY Signálny model > 24/7_celodenne stabilný LOCK nosnej každý deň aj
pri výrazne zhoršených poveternostných podmienkach_(High instantaneous reserve in reception quality around 7-8 dB/MER
above the treshold)



►11 067 MHz _H_ FEEDS : nepravidelné,príležitostné a hlavne nekódované  "FEEDS" prenosy so špeciálnym obsahom prevažne z Izraela
a v hebrejskom jazyku,v dĺžke od jednotiek minút až do desiatok hodín + video ukážky (aktivita a  čas spustenia SNG/DSNG feeds kanálov
z Izraela nie je vopred nikde verejne ohlasovaná podobne ako technické parametre samotných FEEDS liniek,ktoré nie sú fixné a môžu sa
nepravidelne meniť)



► 11 079 MHz _H_ ACM DATA : DATA FEEDS



►11 079 MHz _V_ YES Izrael : AKTÍVNY Signálny model > stabilný LOCK nosnej každý deň od štyroch do cca ôsmich hodín



► 11 113 MHz _H_ KAN 11,MAKAN : AKTÍVNY Signálny model sa práve tvorí - pripravuje



►11 139 MHz _V_ ACM DATA : stabilne prítomný dátový kanál



►11 474 MHz _V_ YES Izrael : AKTÍVNY Signálny model > stabilný LOCK nosnej každý deň od dvoch do cca piatich hodín



►11 542 MHz _ H _ SBN,Shalom TV,The Word Network : AKTÍVNY Signálny model > stabilný LOCK nosnej každý deň od 8 do 15 hodín
(Instantaneous reserve in reception quality around 1.5 dB/MER above the treshold)



►11 554 MHz _V_ YES Izrael : AKTÍVNY Signálny model > v závislosti od okamžitého stavu v atmosfére je možné demonštrovať
stabilný lock nosnej v rozsahu od dvoch do cca piatich hodín denne




author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2021 / Slovak republic
