►►Astra 2E-2F-2G-λ=28.2°E-KA band : SES Broadband/Astra2Connect_two-way satellite broadband Internet service

       The name of a research project :The Reference Values of the Gain for the Dishes with D<=4.5m in KA Band

                SES Broadband in KA band  : RHCP vector analysis of the spectrum in the range of 19200 to 20200 MHz

the spectrum of the horizontal vector in the range from 5 to 50 mhz

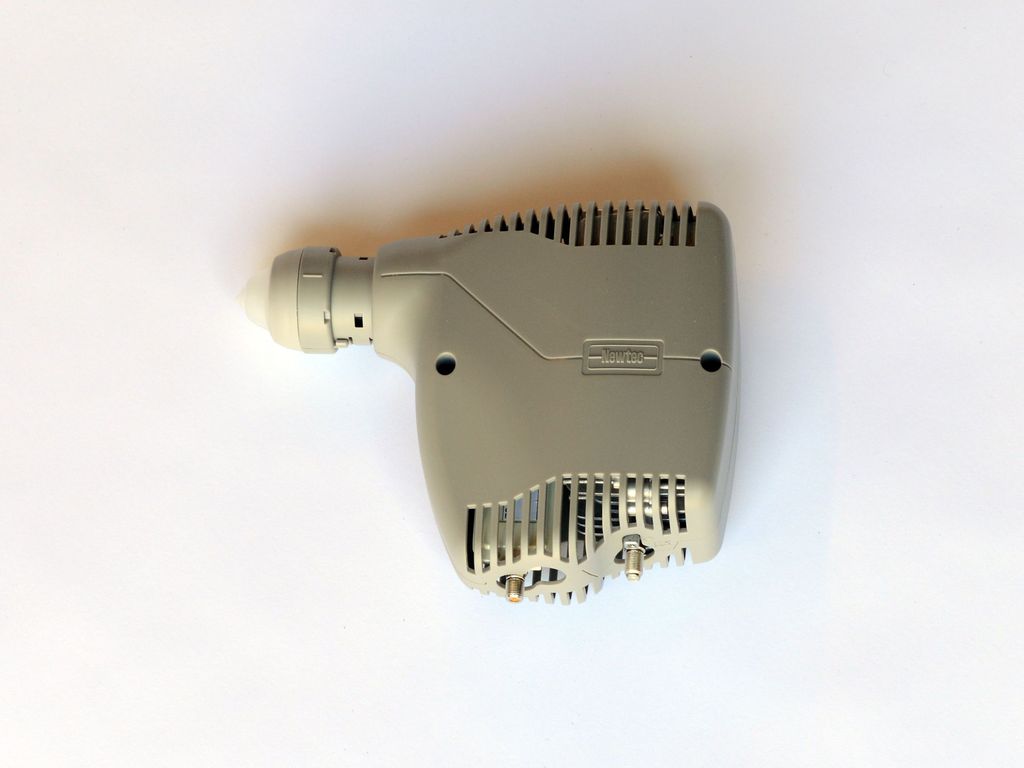

►Astra 2E-2F-2G-28.2°E-KA band-SES broadband : Gilat KA-band KIT , KA-band modem , Newtec KA-band LNB

SES VIDEO DOCUMENT : SES Broadband für Gemeinden: Installation in Newel
SES VIDEO DOCUMENT : SES Broadband for Communities: Installation in Newel


                                                              source : http://www.ses.com/
                                                                           download pdf

                                                       Astra 2E                                Astra 2F

►Astra 2E-2F-2G-28.2°E-KA band-SES broadband : komentár autora Romana Dávida

Autor Roman Dávid analýzou identifikoval v spektre pravotočivého vektora KA pásma,objektov Astra 2E+2F na 28.2°vd
v rozpätí od 19.5 do 22 GHz presne 14 paketov patriacich do širokopásmových (obojsmerných) dátových služieb
provajdera SES Broadband(predtým Astra2Connect).Operátor aplikuje dve najpokrokovejšie výhody v porovnaní
s formátom DVB-S a definovanú šírku pásma nosnej BW okolo 70 MHz vysoko účinne využíva pomocou metód adaptibilného
a variabilného kódovania ACM/VCM (spolu s výkonnou schémou kódovania založenom na Gallagerovom kóde),
pre ktoré je typická dynamická zmena modulačných parametrov formátu DVB-S2 v závislosti od zmien poveternostných
podmienok na RX strane modemu (ACM) pri prevažne aplikovanom parametre SR=57 000 KS/sec.(V marci 2014 bol už
štandardizovaný aj ďalší vývojový stupeň v podobe výrazne výkonnejšieho formátu DVB-SX2 pre satelitnú signálnu
distribúciu,ktorý zavádza do praxe ako štandart účinnosť vyššiu až o 51%_BW-Bit/Hz v porovnaní s tu aplikovaným
formátom DVB-S2 a umožňuje aplikovať aj konštelácie napr. 128 alebo 256APSK).
Kedže prevádzkovateľ SES Astra voľne neposkytuje ako súčasť tabuliek frekvenčného plánovania objektov Astra 2E a 2F
aj schému delenie spektra a frekvencie nosných v KA pásme,autor s určitosťou nevie priradiť časť spektra ale ani
vyžarovacie schémy od 19.5 do 22 GHz k objektom A2E alebo A2F a vychádza len z tvrdenia prevádzkovateľa že
širokopásmová dátová prevádzka je v súčastnosti aktívna v spektre KA pásma,čo potvrdzujú aj autorove analýzy,
ktoré na základe dosiahnutých hladín zisku derivovaných zo sekundárneho riadiantu Prodelin s D=4.5 m potvrdzujú
že miesto meraní a analýz (Lučenec) sa nenachádza v oblasti,ktorú operátor pokrýva stabilnou signálnou hladinou,
ktorá umožňuje inštaláciu doporučeného radiantu s D=75 cm .

autor čerpal informácie zo zdroja : www.dvb.org


►►Astra 2E-2F-2G-λ=28.2°E-KA band-SES Broadband : HF string , footprint , geographical location ...

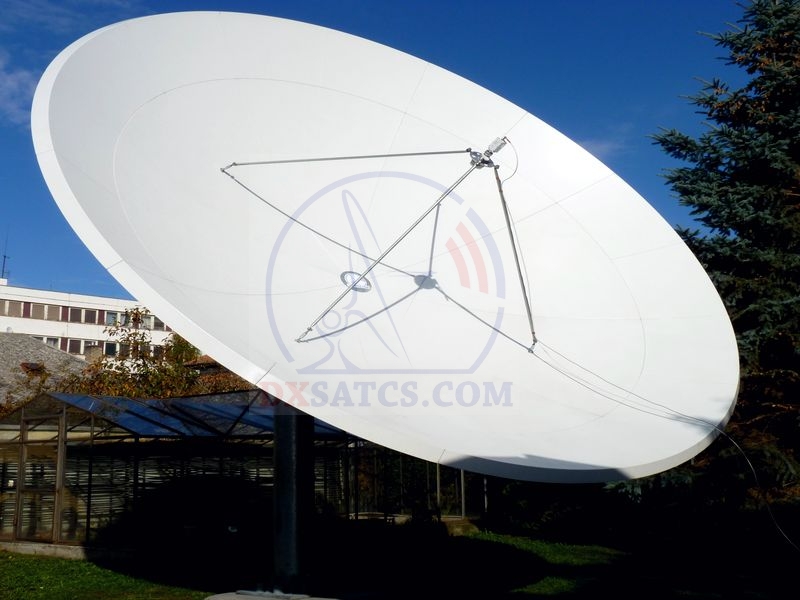

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

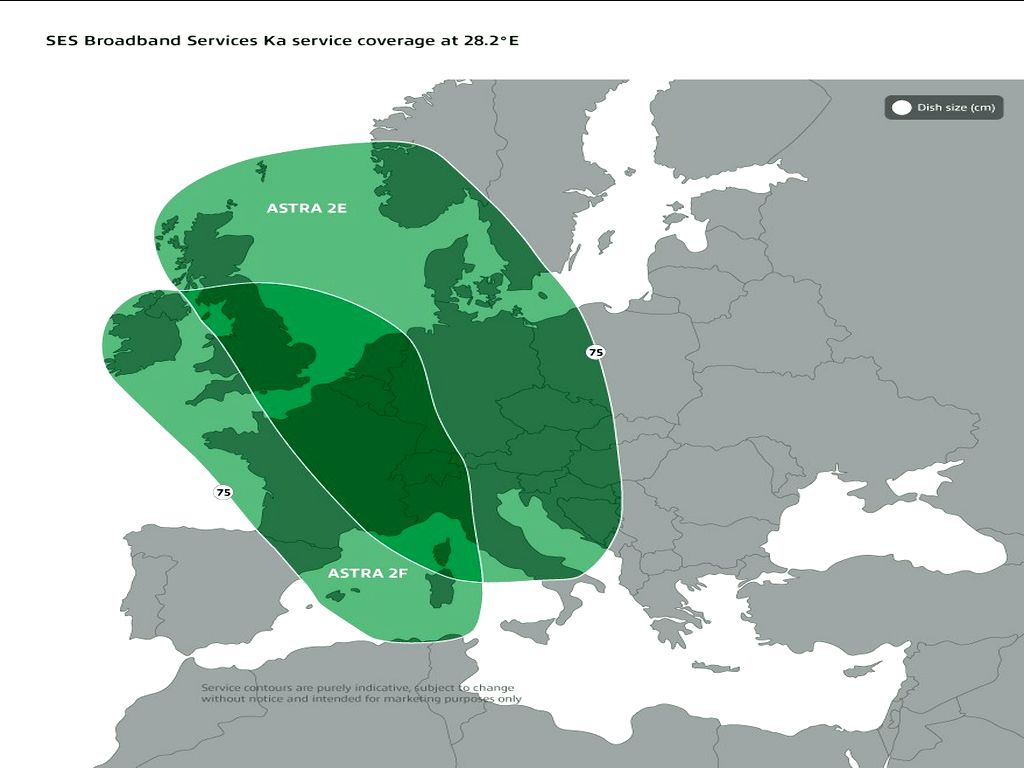

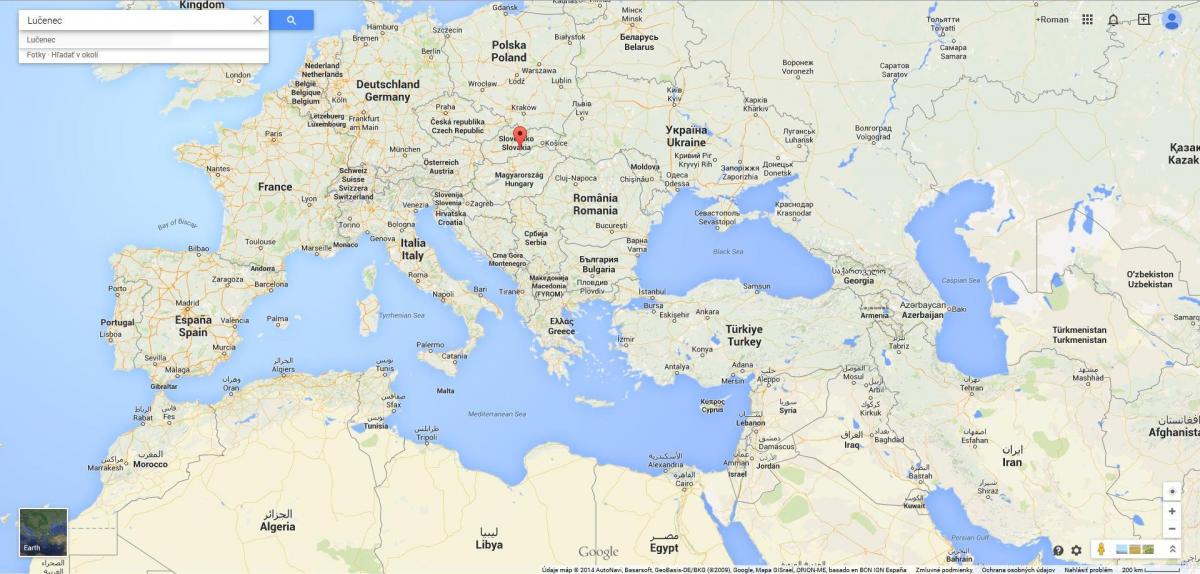

►Astra 2E-2F-2G-28.2°E-SES broadband : Astra 2E+2F-KA band service coverage,geographical location of the measurement by Google

   Astra 2E/SES Broadband coverage               Astra 2F/SES Broadband coverage      Geographical location of the measurement
                  KA band beam                                                KA band beam



►►Astra 2E-2F-2G-λ=28.2°E-KA band-SES Broadband : analysis of the RHCP spectrum and the identified packets

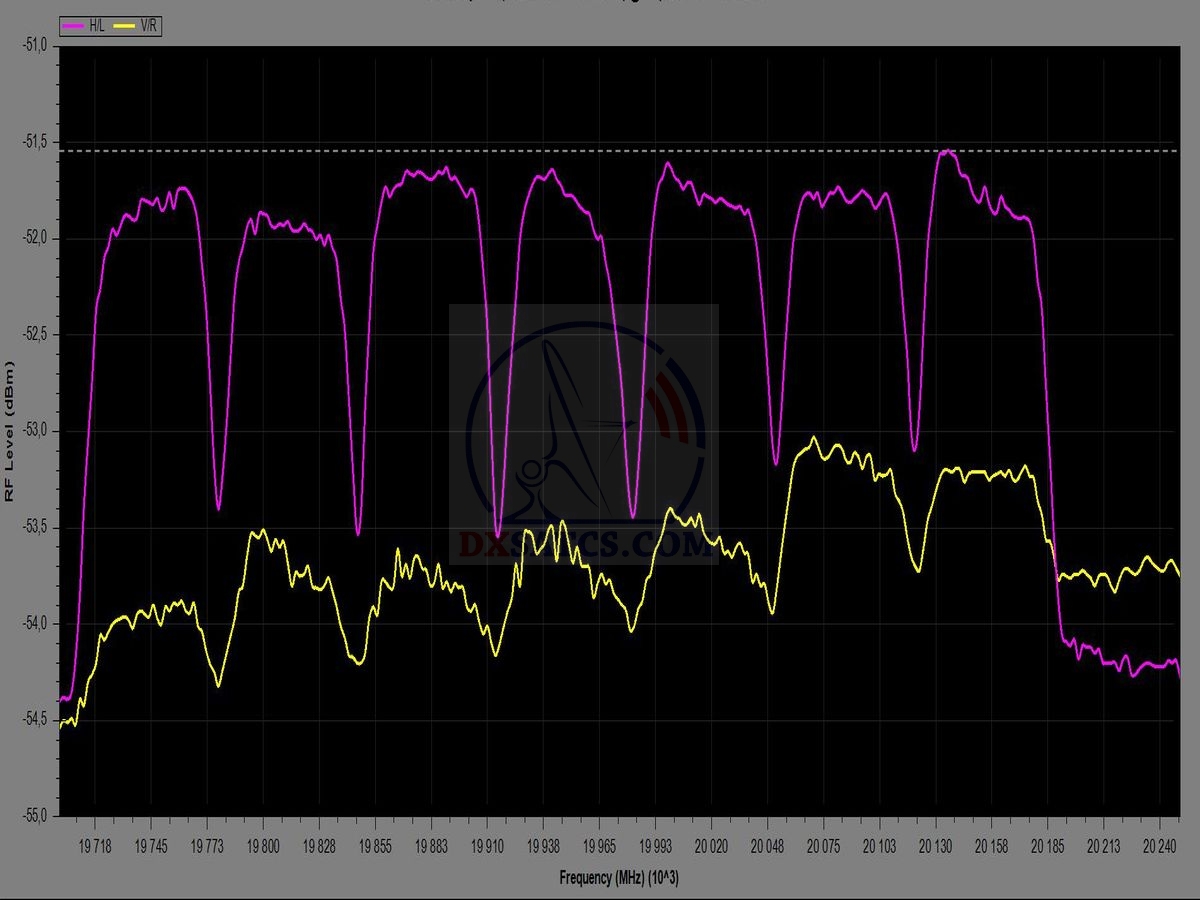

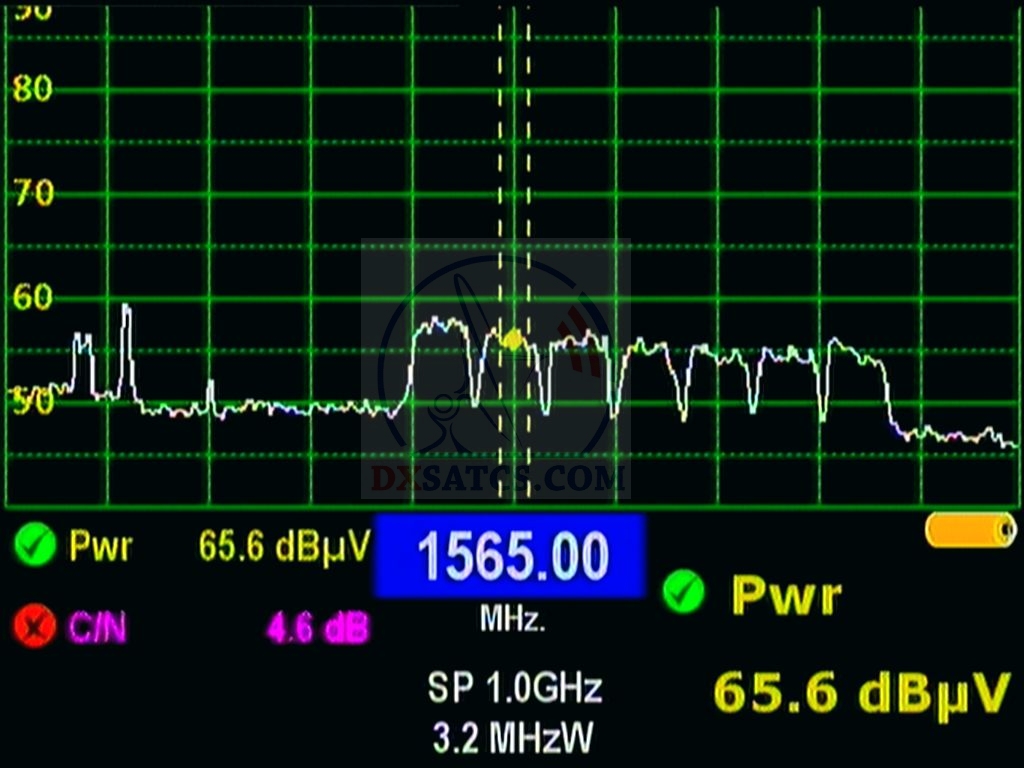

►The complete range of the -RHCP- vector in the KA band from 19 200 to 20 200 MHz : first part of the RHCP pectrum

                                                           SES Broadband
                                                       19 200 > 20 200 MHz

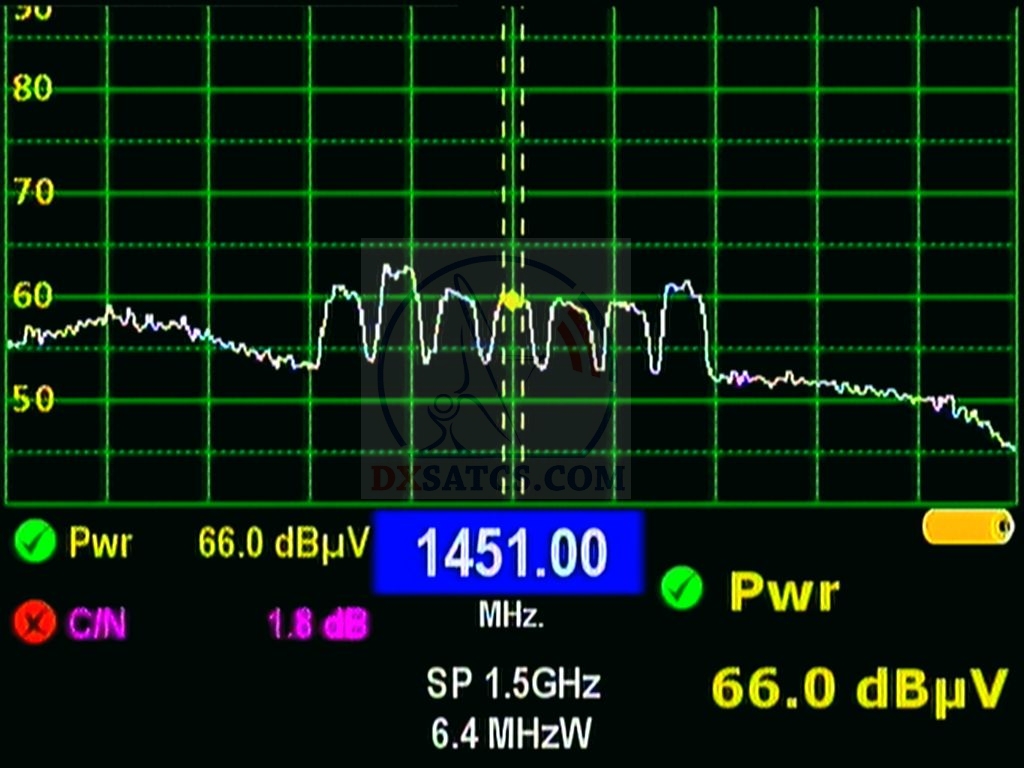

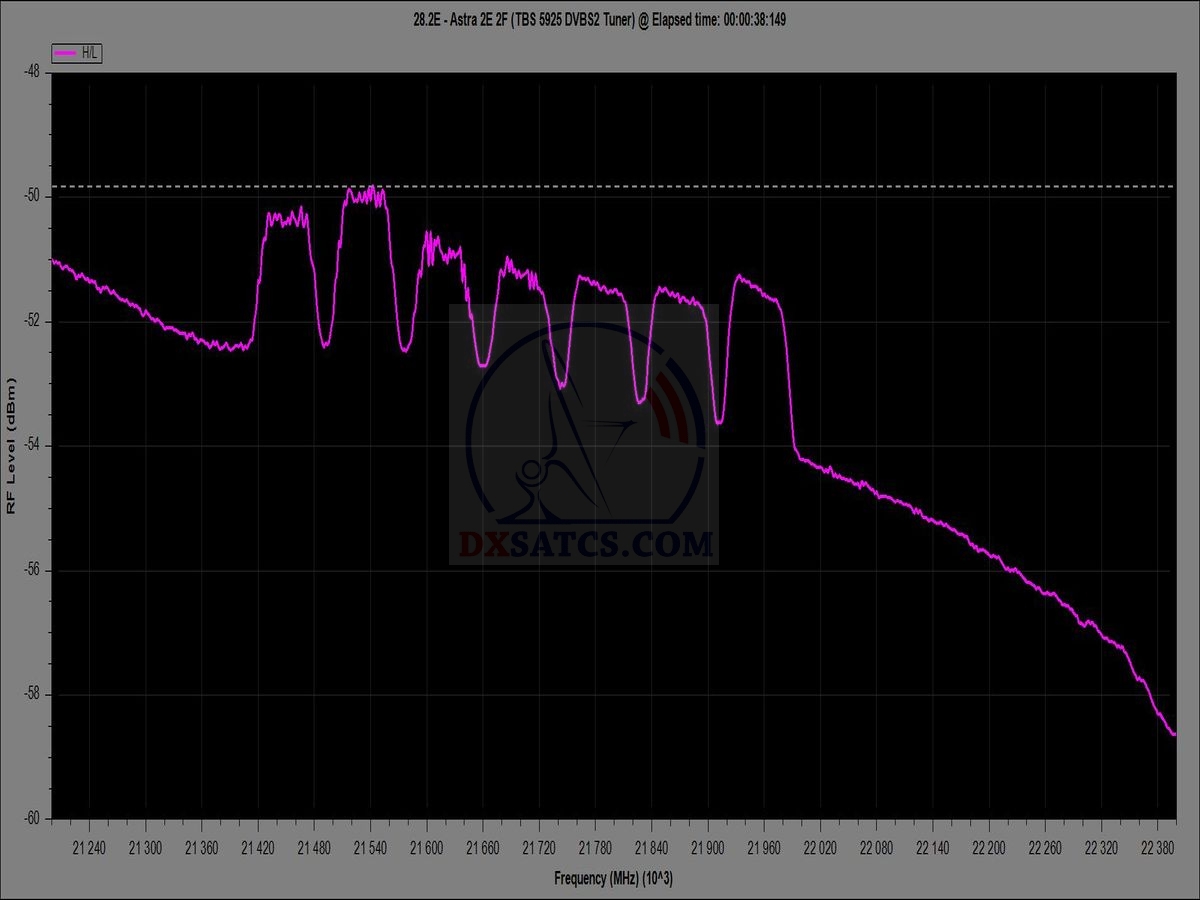

►The complete range of the -RHCP- vector in the KA band from 21 200 to 22 200 MHz : second part of the RHCP pectrum

                                                           SES Broadband
                                                        21 200 > 22 200 MHz


►Astra 2E-2F-2G-28.2°E-KA band-SES broadband : the analysis of the quality and quantification of packets (current status)

the weather conditions : clear sky

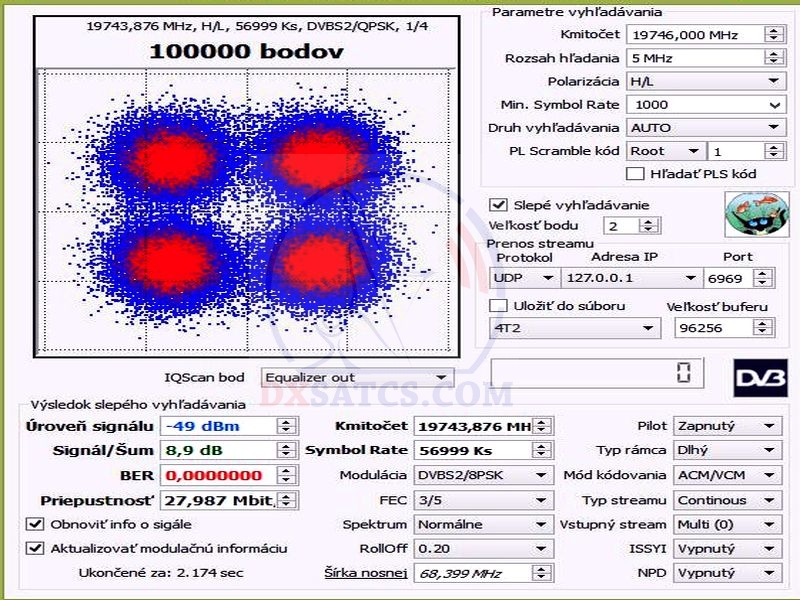

►19 744 MHz_RHCP : DVB-S2/ACM/VCM DATA _ SES BROADBAND

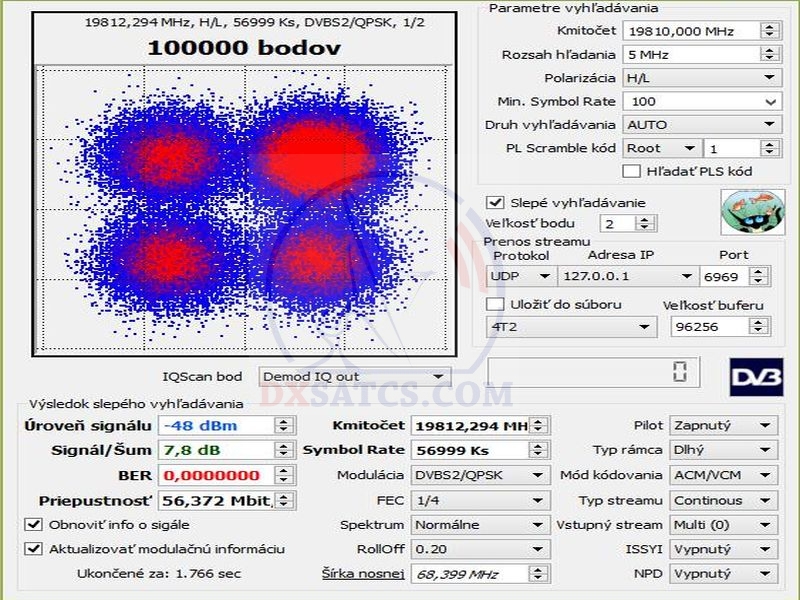

►19 812 MHz_RHCP : DVB-S2/ACM/VCM DATA _ SES BROADBAND

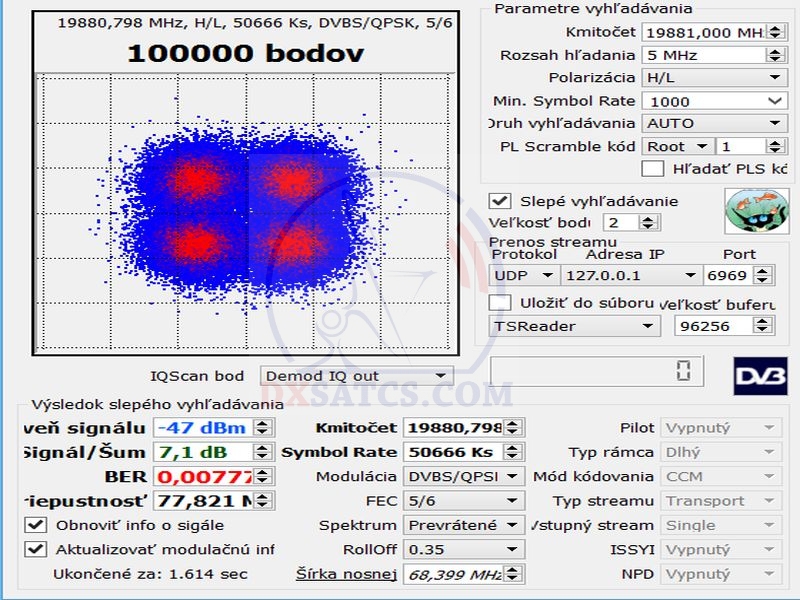

►19 880 MHz_RHCP : DVB-S/QPSK/CCM DATA _ SES BROADBAND

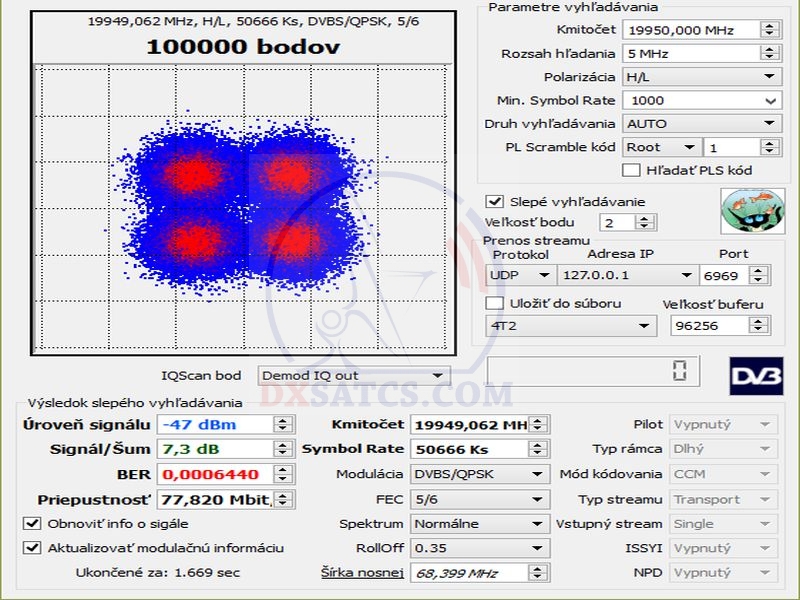

►19 949 MHz_RHCP : DVB-S/QPSK/CCM DATA _ SES BROADBAND

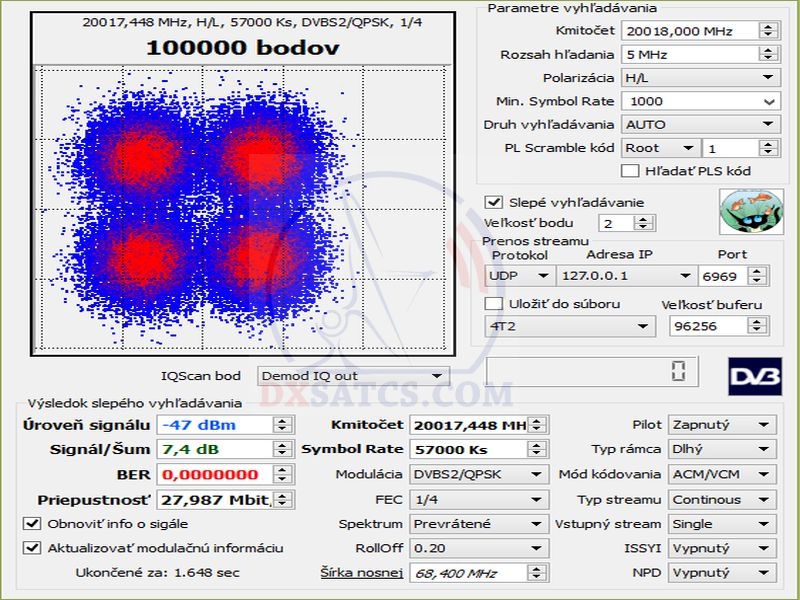

►20 017 MHz_RHCP : DVB-S2/ACM/VCM DATA _ SES BROADBAND

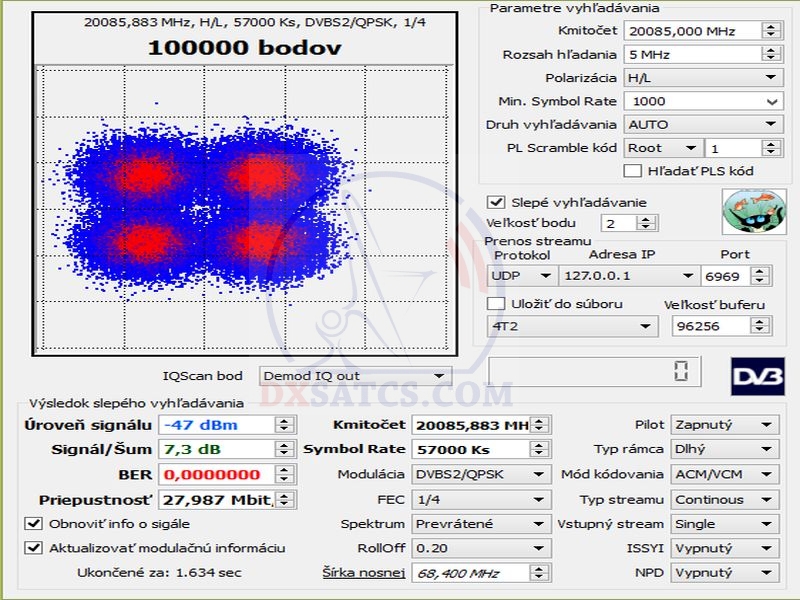

►20 085 MHz_RHCP : DVB-S2/ACM/VCM DATA _ SES BROADBAND

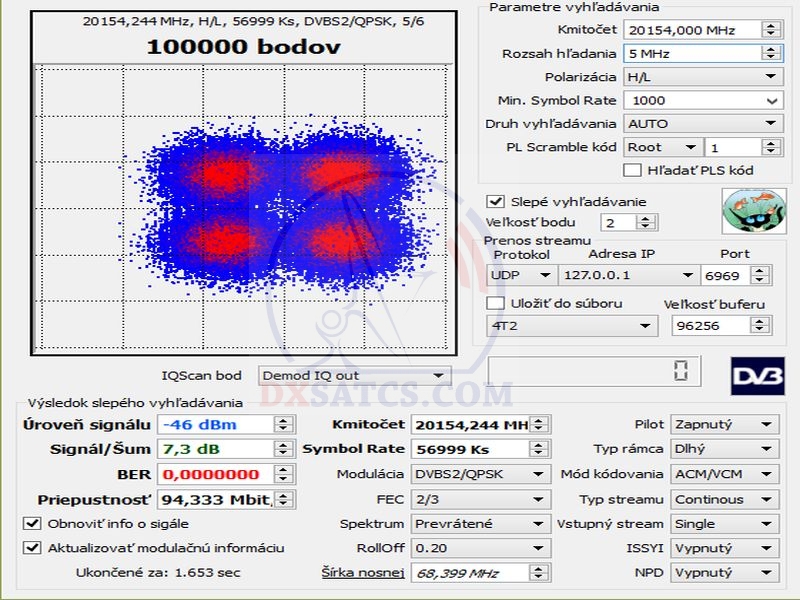

►20 154 MHz_RHCP : DVB-S2/ACM/VCM DATA _ SES BROADBAND

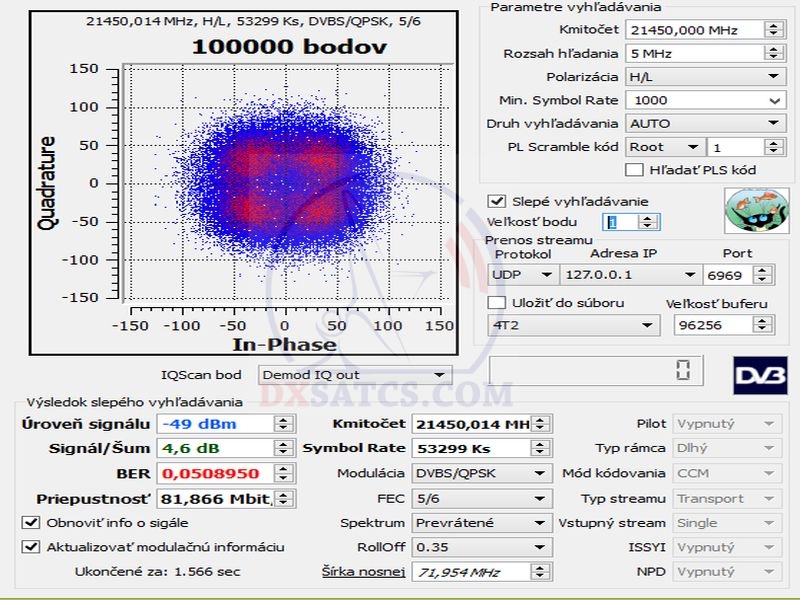

►21 450 MHz_RHCP : DVB-S/CCM DATA _ SES BROADBAND

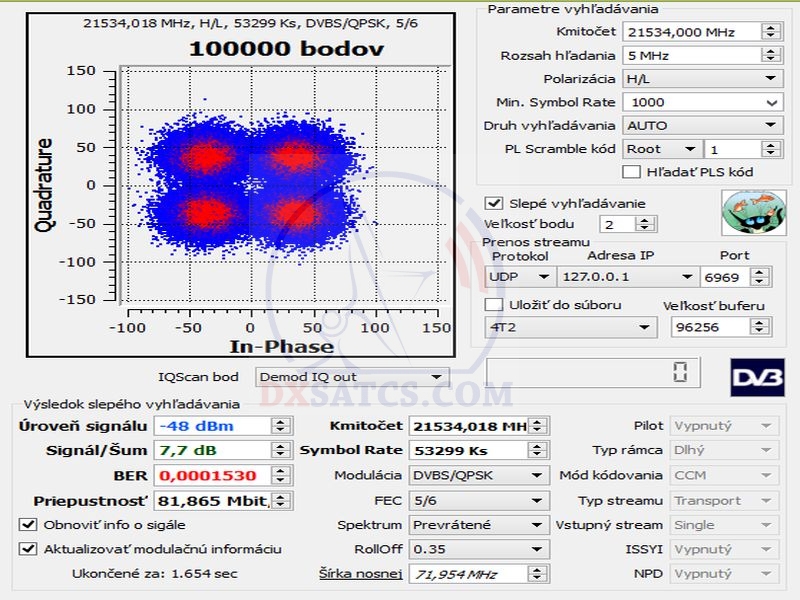

►21 534 MHz_RHCP : DVB-S/CCM DATA _ SES BROADBAND

►►Astra 2E-2F-2G-λ=28.2°E-KA band-SES Broadband : a list of the locked carrier frequencies
