►►Athena-Fidus-λ=37.8°E-KA band reception : orbital location , coverage , polarisation , transponders ...

►►The state of the object at the geostationary orbit : active operation after the completion of the preparatory phase (LEOP+IOT)

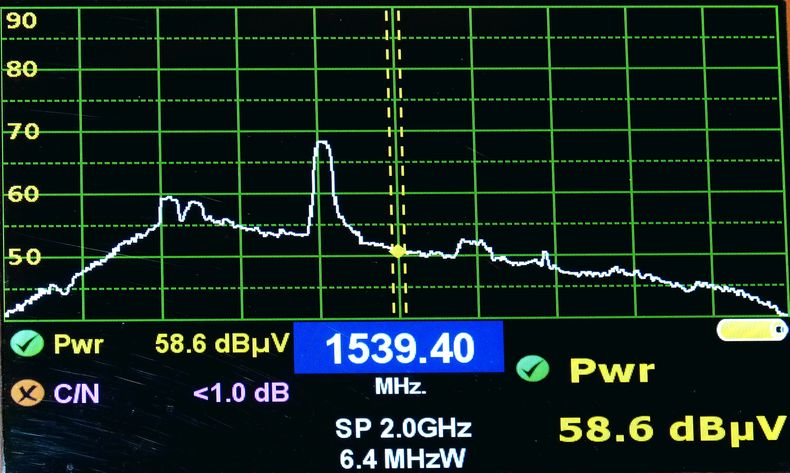

                  KA band satellite reception : the spectrum of the -RHCP- vector in the range from 20 200 to 21 200 MHz the spectrum of the horizontal vector in the range from 5 to 50 mhz

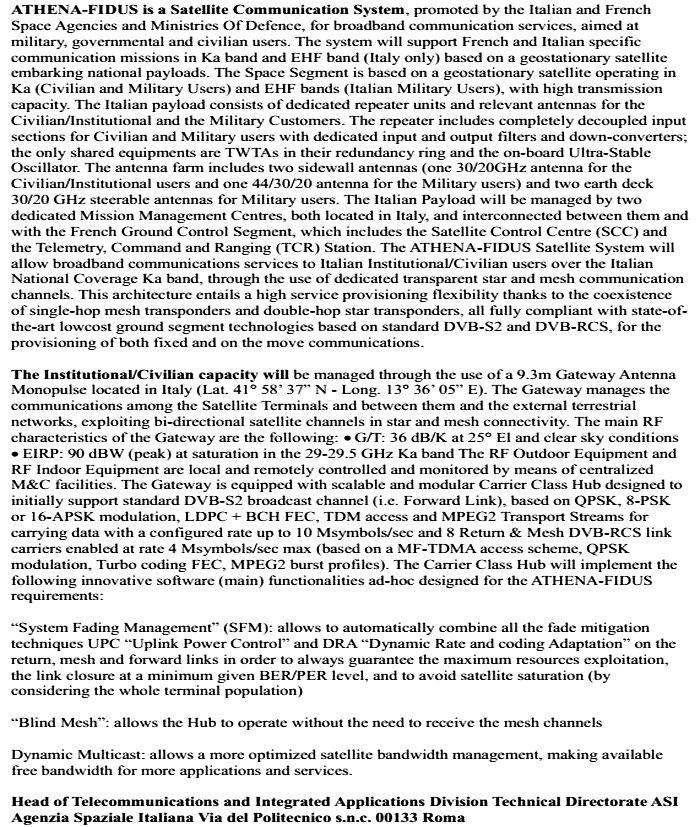

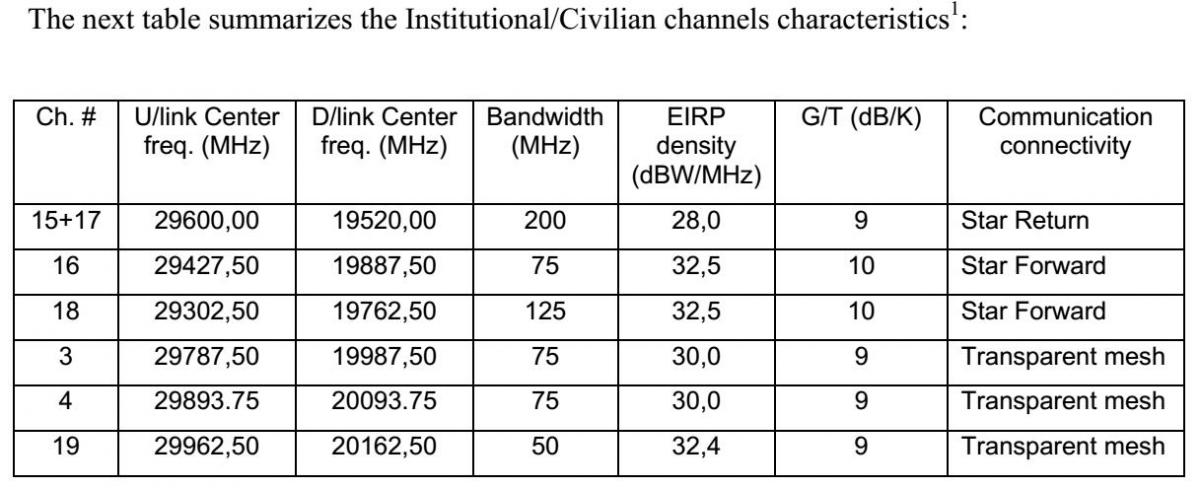

►Athena-Fidus-37.8°e : General Description /  source : ASI – Agenzia Spaziale Italiana/Roma

The state of the object at the geostationary orbit : active operation after successful completion of the preparatory
phase which lasted for almost 30 days (LEOP+IOT)

                                                      Coverage , frequencies , orbital position , antennas etc ...

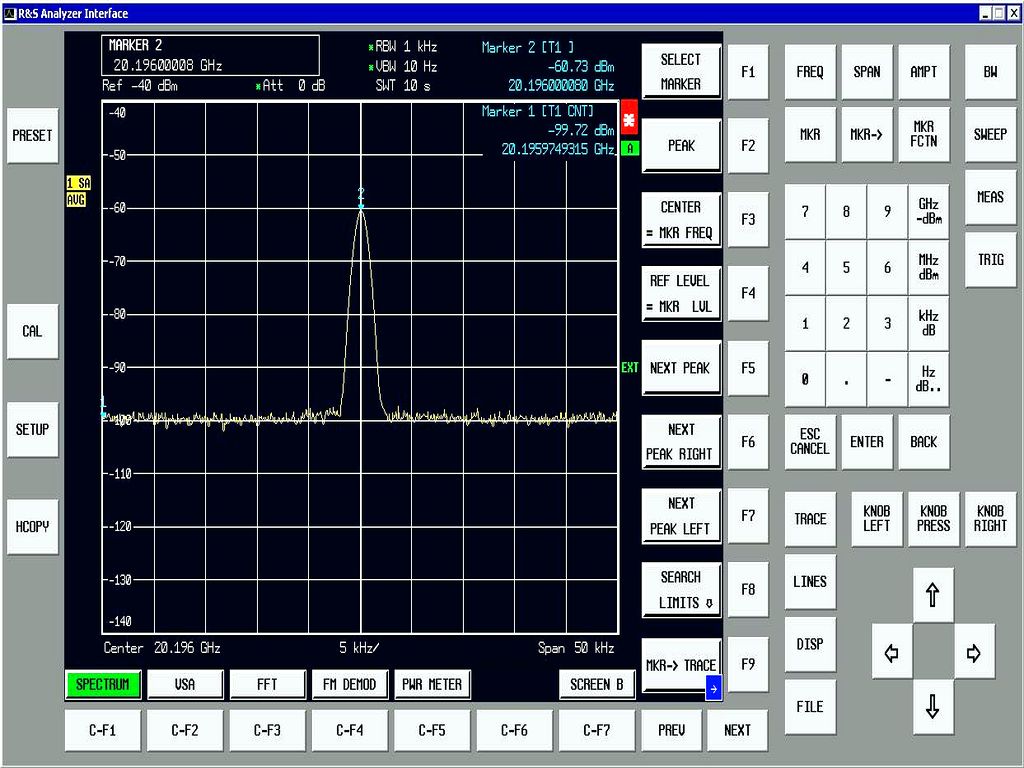

►Athena-Fidus-37.8°e-KA band beacon frequency : 20 196 MHz _ This is the official data published by the Telespazio
                                           but my spectrum analysis did not confirm this frequency for the beacon

                          20 196 MHz -V-pol. : Anthena-Fidus beacon frequency for KA band / SPAN 5 MHz

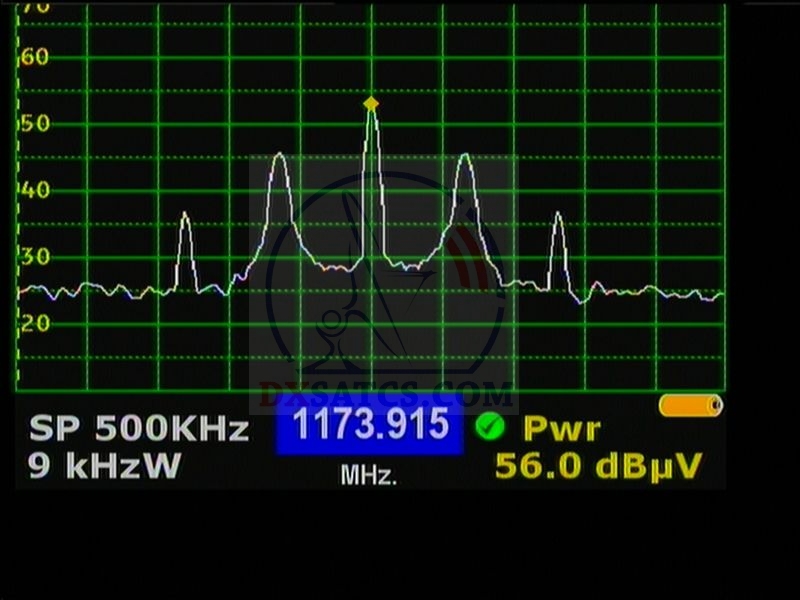

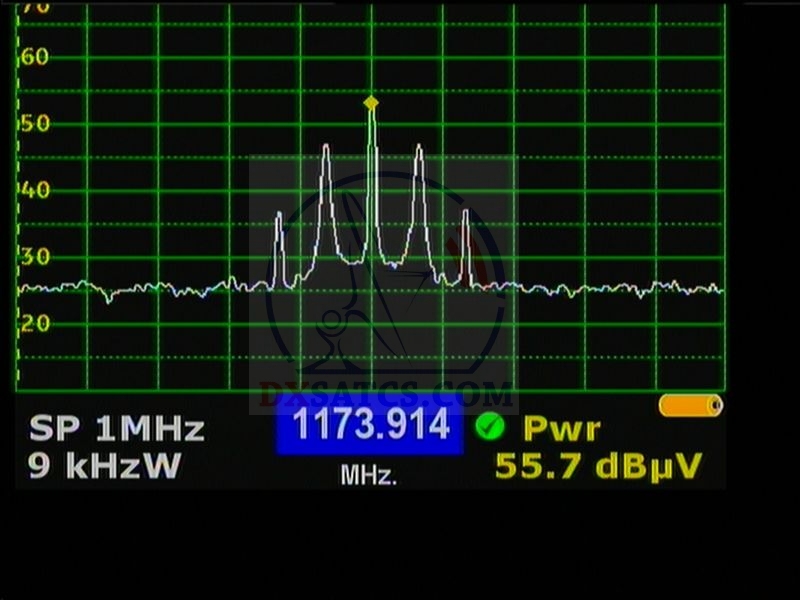

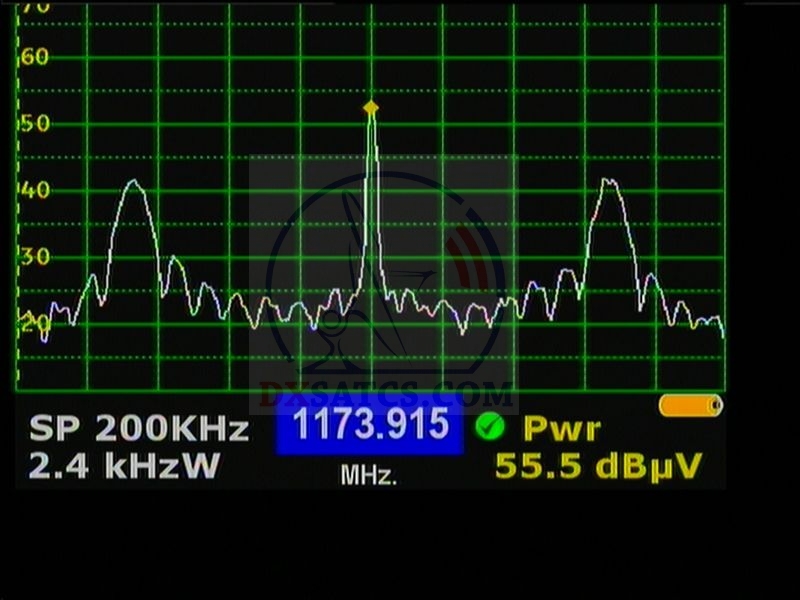

►Athena-Fidus-37.8°e-TT&C_Satellite Telemetry Tracking and Command frequency : 18 424 MHz

                   TT&C frequency                                      TT&C frequency                                      TT&C frequency
                   SPAN 200 kHz                                         SPAN 500 kHz                                           SPAN 1 MHz

►Athena-Fidus-37.8°e : komentár autora Romana Dávida

                                             Výskumný projekt č.1 / KA pásmo :

     Referenčné hodnoty zisku G pre paraboly s priemerom od 180 do 450 cm v KA pásme
  PREMIÉRA : Prvé analýzy vojenského objektu Athena-Fidus na λ = 37.8° vd v KA pásme

Po približne dvadsiatich ôsmich dňoch boli na objekte Athena-Fidus (model SPACEBUS-4000B2 od fi.THALES Alenia Space)
úspešne ukončené štandardne prítomné prípravné fázy LEOP (trvala 11 dní) a IOT (trvala 17 dní) ktoré boli tvorené
sumárom desiatok krokov od oddelnia samotného telesa družice od horného stupňa rakety Ariane 5 ECA cez aktiváciu
dvojdielnych solárnych batérií,navedením objektu na geostacionárnu dráhu, testovaním všetkých technických parametrov
objektu až po oficiálne spustenie dňa 14.3.2015 .Jedná sa vojenský stacionárny objekt podliehajúci duálnej kontrole
misterstiev obrany Francúzskej a Talianskej republiky,ktorý primárne zabezpečuje šifrovanú širokopásmovú konektivitu
s priepustnosťou 3 Gbit/sec pre prevažne armádne ale aj civilné zložky.Komunikačné kanály pozostávajúce z dvanástich
prevádzačov operujú v pásmach K+ /KA/ a v pásme Extrémne vysokých frekvencií EHF 30>300 GHz s vlnovými dĺžkami
 λ =1 cm-1mm a sústredia svoje vyžarovacie zväzky elmag.vlnenia najmenej do troch diagramov,pričom z pochopitelných
príčin prevádzkovateľ doteraz nepublikoval konkrétne výkonové detaily podobne ako nepublikoval ani tabuľku
frekvenčného plánovania pre downlinkové spektrum KA.Hneď ako bol tu analyzovaný objekt stabilizovaný na
geostacionárnej dráhe začalo Severoamerické velitelstvo protivzdušnej obrany USA a Kanady_NORAD,(ktoré vykonáva
monitoring objektov na všetkých typoch orbít od LEO_S/P až po HEO) ,pravidelne generovať TLE dvojriadkový kód,
na základe ktorého bola výpočtom zadefinovaná tentoraz už presná poloha objektu na λ=37,8° východnej dĺžky
s predikciou postupnéhej zmeny polohy až na λ=40°+ vd na ktorej by sa mal objekt nachádzať začiatkom júna 2015
(operátori uvádzajú že objekt bude polohovaný v širokom rozsahu dráhy od 23,7° do 49° vd).Autorove analýzy,
potom čo nasmeroval referenčný sekundárny radiant Prodelin 4.5m na λ=37,8° vd ,potvrdili správnosť výpočtov
a na f=18 424 MHz identifikoval prítomnosť signálov telemetrie,sledovania a riadiacich povelov TT&C.V spektre
pravo a ľavotočívého vektora R+LHCP od 19,2 do 21,2 GHz autor v mieste analýz (Lučenec) zadefinoval frekvencie
pre 8 nosných,pri ktorých je aplikovaný aj v súčastnosti najpokrokovejší štandard druhej generácie satelitného
duplexného "broadbandu" VSAT respektíve širokopásmových služieb (data,tel,fax,multimedia atď) s využitím spätného
satelitného kanálu (RCS) čiže formát DVB-RSC2,ktorý ponúka až o 30% vyššiu účinnosť využitia danej šírky pásma
ako formát DVB-RSC (zavedený do praxe v roku 2000 ),nakoľko je vysoko limitovaný možnou aplikáciou len jednej
modulačnej schémy-QPSK,na rozdiel od niekoľkých lineárnych modulačných schém BPSK,QPSK,8PSK,16QAM,ktoré je
možné aplikovať vo formáte DVB-RSC2.Výsledky analýz s vysokou ziskovou diferenciou potvrdzujú nespochybniteľný
fakt že autor v mieste príjmu spracováva nosné KA pásma sústredené do vyžarovacích zväzkov/zväzku
(s neznámim smerovaním a vrstvením EIRP),ktoré nie sú koncentrované do oblasti strednej Európy .

s využitím zdrojov :
National Aeronautics and Space Administration / NASA
North American Aerospace Defense Command / Norad
DVB Project office


►►Athena-Fidus-37.8°E-KA band reception : the HF string , footprint , geographical location ...

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

►Athena-Fidus-37.8°e-KA band footprint : one of the three footprint diagrams , geographical location of the measurement by Google

                          Athena-Fidus KA band footprint                                       measurement:
                             1x metro coverage ( Italy )                                   N48°19719' , E19°40148'


►►Athena-Fidus-37.8°E-KA band reception : analysis of the LH+RHCP spectrum and the identified packets

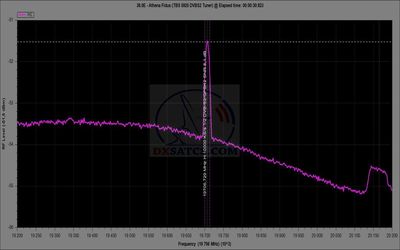

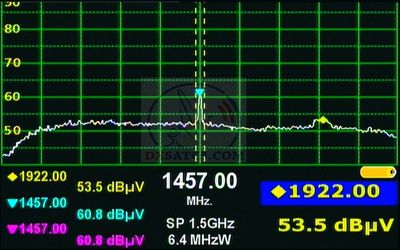

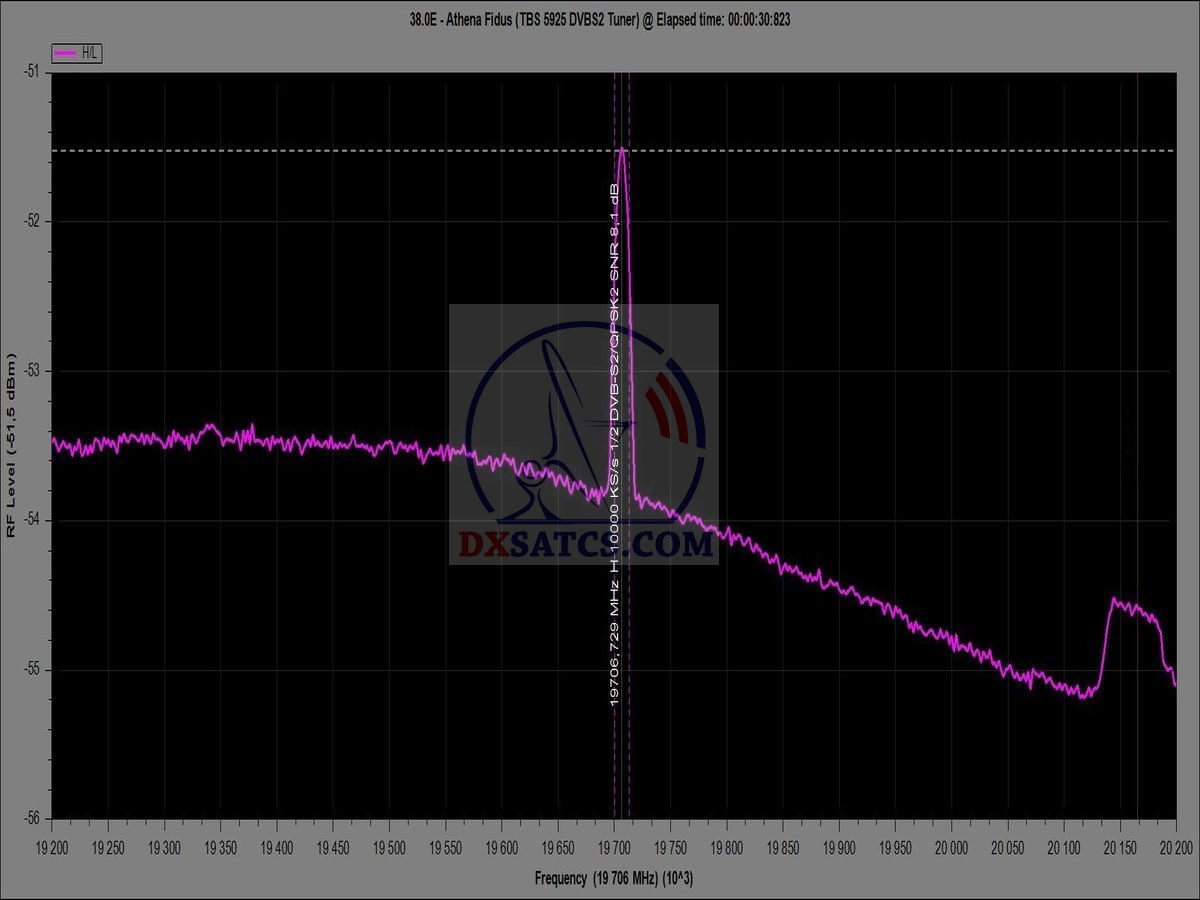

►The complete range of the -LHCP- vector from 19 200 to 20 200 MHz

                               2x active carrier frequency in this spectrum : 19 707 MHz , 20 170 MHz

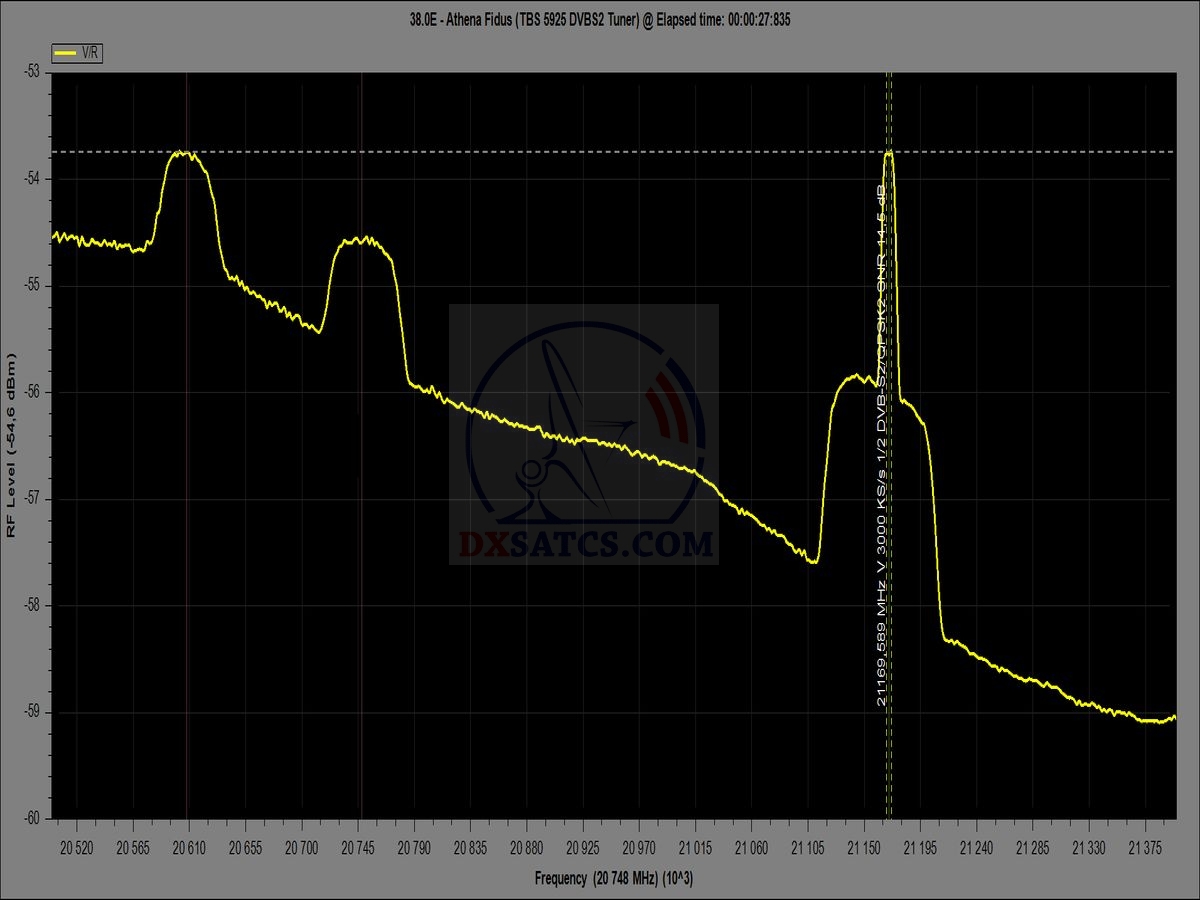

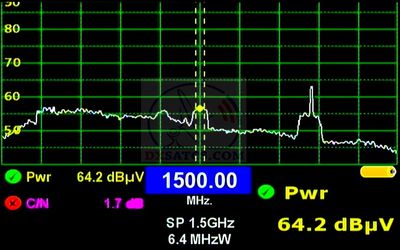

►The complete range of the -LHCP- vector from 20 200 to 21 200 MHz

                           2x active carrier frequency in this spectrum : 20 747 MHz , 21 169 MHz

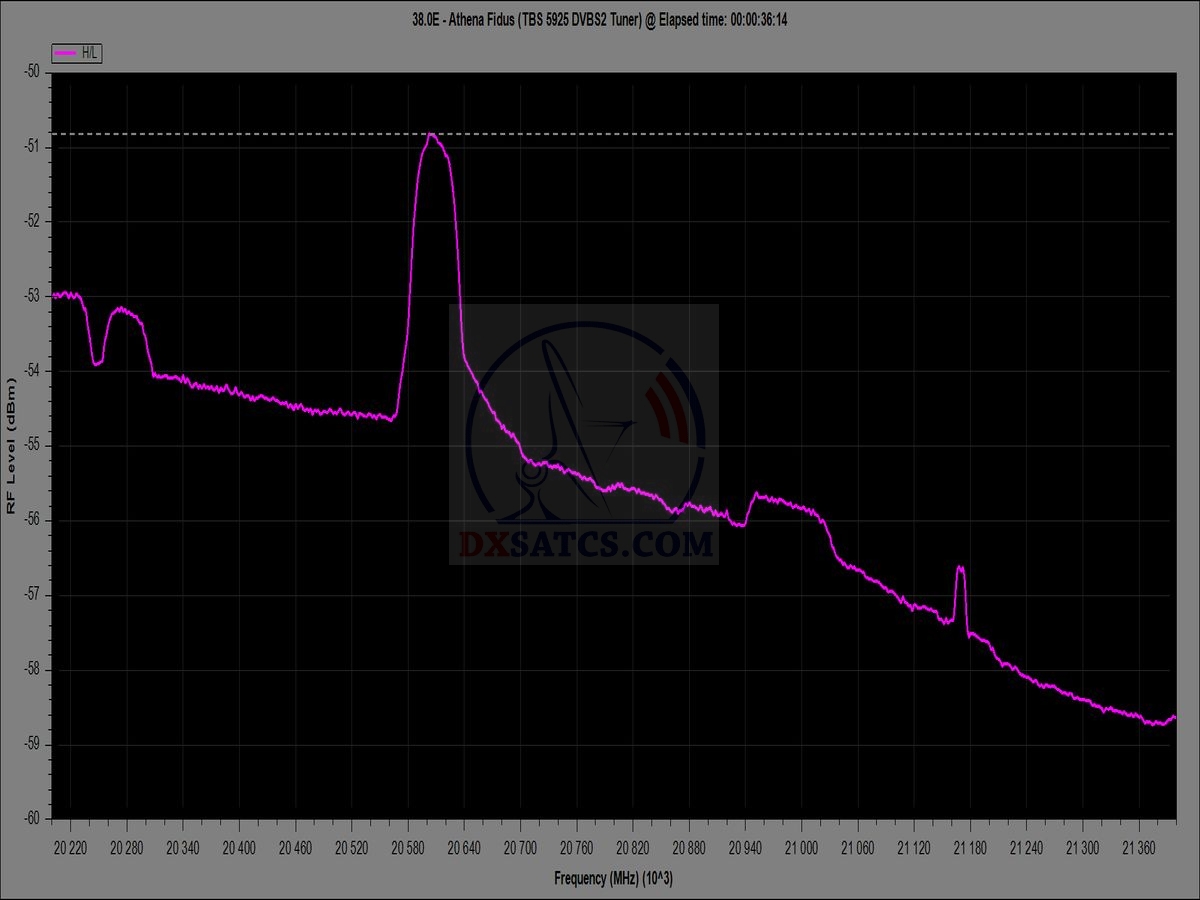

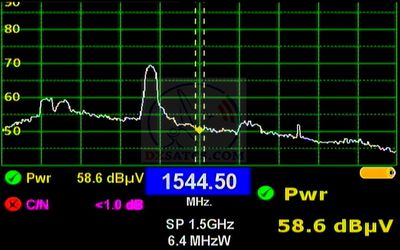

►The complete range of the -RHCP- vector from 20 200 to 21 200 MHz

                       4x active carrier frequency in this spectrum : 20 216 MHz , 20 279 MHz , 20 608 MHz , 20 990 MHz

►Athena-Fidus-37.8°e -KA band analysis : the analysis of the quality and quantification of packets (current status)

the weather conditions : clear sky

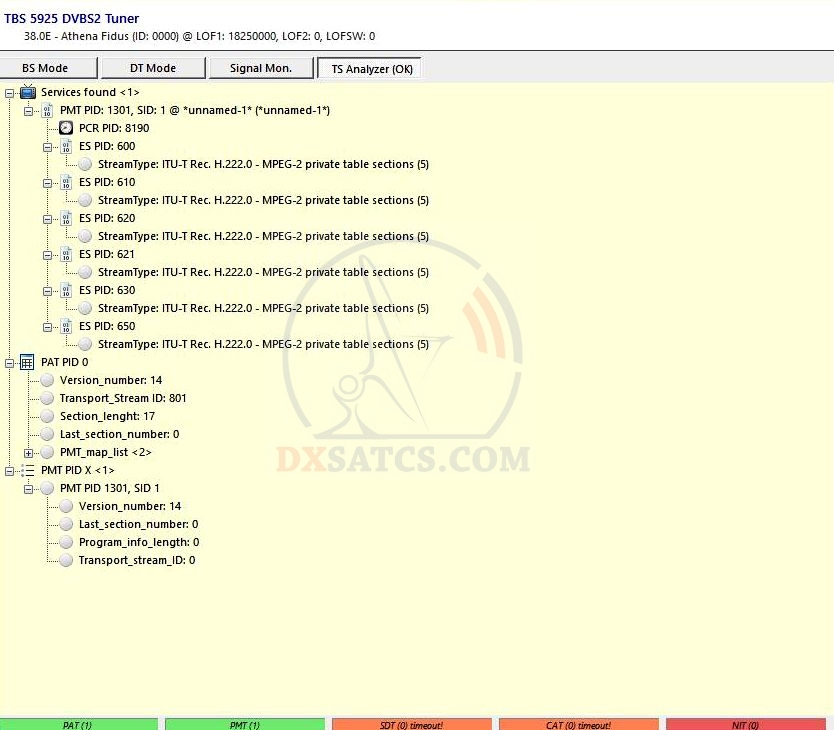

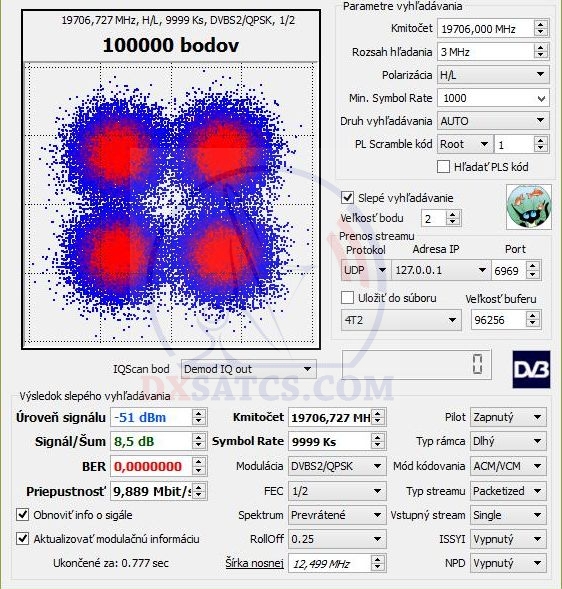

►Athena-Fidus-37.8°e_19 707 MHz_LHCP : DVB-S2/ACM/VCM DATA

►Athena-Fidus-37.8°e_20 279 MHz_RHCP : DVB-S2/ACM/VCM DATA

►Athena-Fidus-37.8°e_20 608 MHz_RHCP : ?

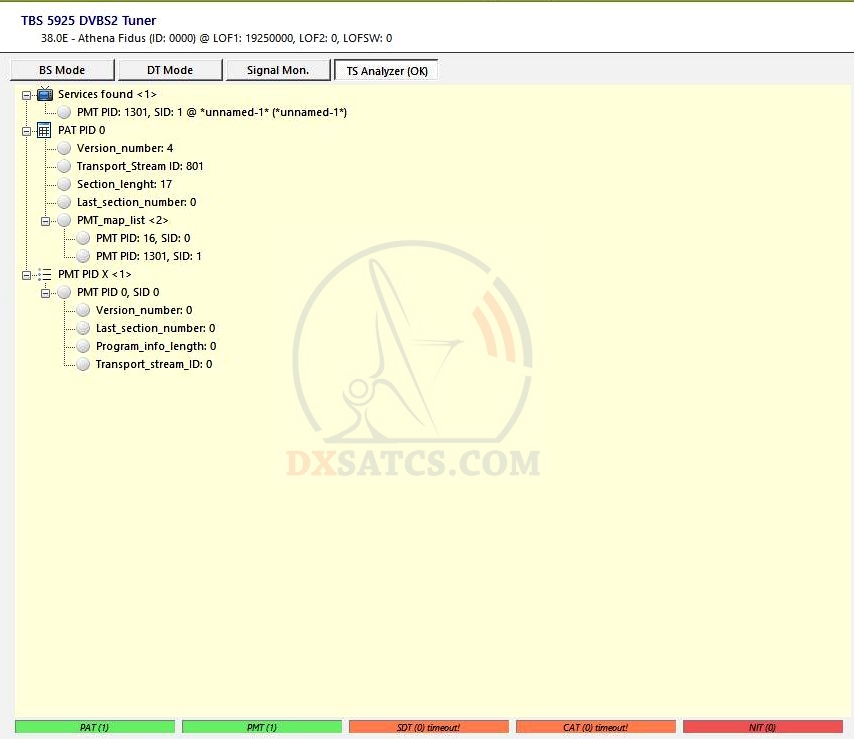

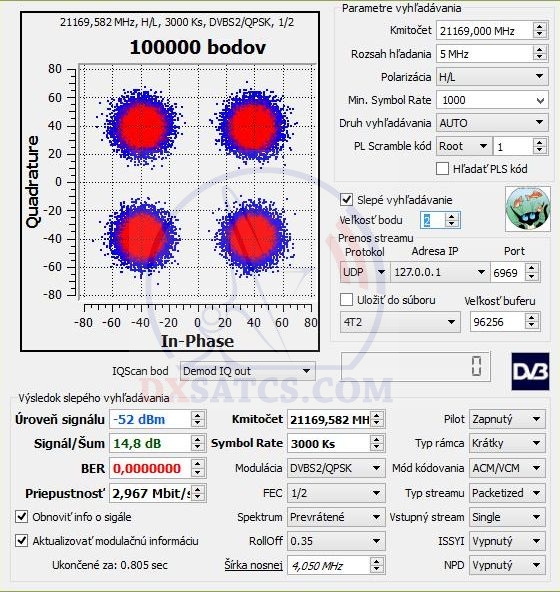

►Athena-Fidus-37.8°e_21 170 MHz_LHCP : DVB-S2/ACM/VCM DATA

►►Athena-Fidus-37.8°E: a list of the locked carrier frequencies
