►►Eutelsat 7A-E7A-λ=7.0°E-KA band-reception : BEACON frequency,frequency plan,general information ...
Attention:
The author Roman Dávid in 2012/13 has defined as the first the possibility of receiving from the satellite Eutelsat 7A in the KA band
--- Those are the reference values of the gain for the dishes with D<=4.5m in KA band for the European region ---
►E7A is the ideal satellite for demonstration of an increase in reception quality -Q- with increasing diameter of the reflector -D-
►If I neglect frequent oscillations in the level of EIRP then apply for each DVB-S carrier : + 2 dB (DVB-S-MER) by increase in antenna
diameter of 60 cm > I tested it on a carrier TPA_f=21 571 MHz and I have reached the ideal state of quality CBER<1.0E-9, MER=16+ dB
--- CCTV Africa HD : At present, the only regular HDTV broadcasts from satellites E7A ---
►21 603 MHz-H.pol : CCTV Africa HD feed - This is not a occasional feed in the proper sense,but the daily broadcast a range of several
hours (2-4) on the same frequency, with the same transmission parameters.It is applied CBR=9 Mbit/sec
►At the output of the reference radiant, I measured a nearly ideal quality status : DVB-S2_8PSK / LM=9.2 dB
►21 466+21 511 MHz-H.pol : CCTV Africa HD_backup - in exceptional situations, this channel also identifies in the next two frequencies,
which was previously (2012-2013) the reference for this transfer_f=21 466 MHz
1024x768
►Eutelsat 7A-7.0°E-KA band-reception : General information related to broadcast in the Ka band

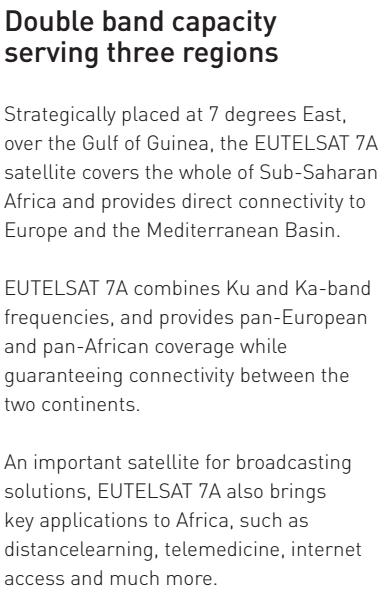

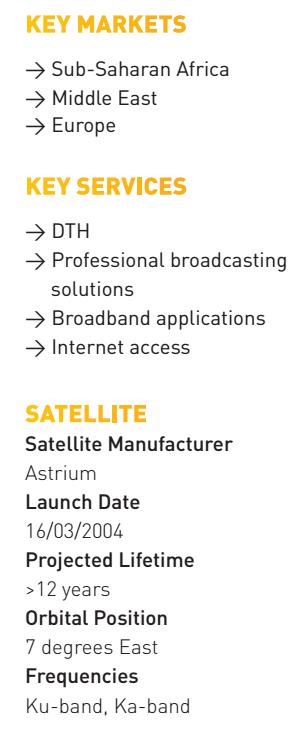

KA band : TP+polarity E7A : Satellite characteristics
source : www.eutelsat.com
download pdf

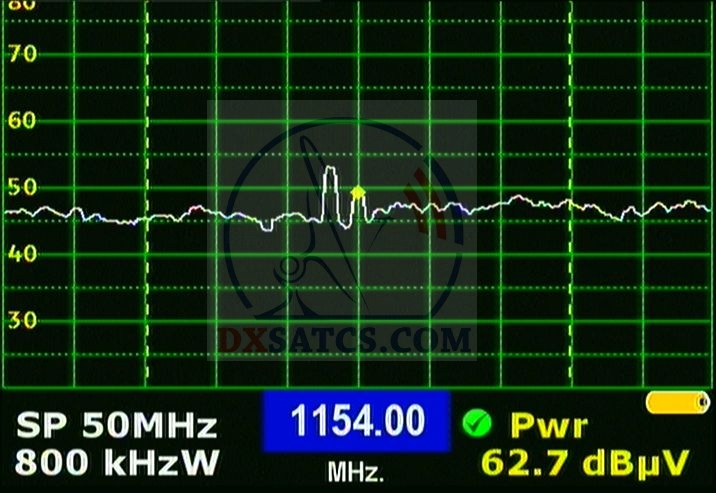

►Eutelsat 7A-7.0°E-KA band-beacon : 2x Beacon frequency in H part of the linear spectrum : 21 402 + 21 404 MHz
H spectrum-SPAN 200 KHz H spectrum-SPAN 200 KHz
21 402 MHz 21 404 MHz

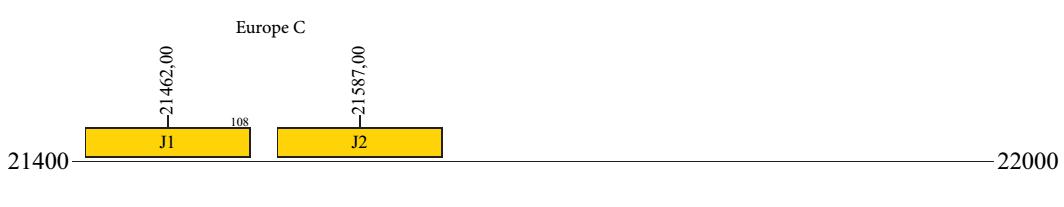

►Eutelsat 7A-7.0°E-Frequency plan satellite-KA band : 2 x 108 MHz _ J1 + J2 / source : www.eutelsat.com
Eutelsat 7A E7A frequency plan / Europe C
downlink
►Eutelsat 7A-7.0°E-KA band-reception : : komentár autora Romana Dávida
Podstatou autorovho snaženia v prvom výskumnom projekte s názvom " Referenčné hodnoty zisku G pre paraboly
s priemerom od 180 do 450 cm v KA pásme " je v prvom rade zadefinovať nosné frekvencie na geostacionárnych
objektoch,na ktorých následne autor v praxi demonštruje a stanovuje takzvané referenčné hodnoty zisku respektíve
výslednej kvality,ktorá exemplárne rozdelí množinu "Z" inštalovaných (spravidla nadrozmerných_240+ cm)
sekundárnych radiantov na tie s koeficientom účinnosti premeny elektromagnetického vlnenia na výslednú kvalitu,ktorý
sa blíži ale nikdy nebude rovný číslu 1 a tie ostatné z množiny "Z",ktorých je v praxi výrazná väčšina a ktorých systémové
a aplikačné nepresnosti sa mimoriadne vysokou mierou podieľajú na degradácii výslednej kvality príjmu _ typicky 0,4-0,6.
Je v praxi nespochynitelné že koeficient účinnosti premeny elm.vlnenia na výslednú kvalitu príjmu je v priamom vzťahu
k frekvencii (kvôli zjednodušeniu sa zdržím detailnejšieho matematického vyjadrenia tejto závislosti) a daný sekundárny
radiant môže ale aj nemusí mať pre rôzne frekvenčné pásma aj výrazne rozdielne koeficienty účinnosti,čo sa typicky a najviac
prejavuje hlavne pri príjme v spektre frekvencií KA pásma od 18 do 22 GHz.Čiže zjednodušene alebo polopate povedané/inak
jedná sa o typický príklad z praxe : daná parabola -a- s D=300 cm môže pracovať s vysokým koeficientom účinnosti napr 0,8
v KU pásme,ale pre frekvencie KA pásma jej koeficient účinnosti premeny ... výrazne klesne až na 0,3 a montážny pracovník
nerozumie prečo identifikoval na parabole -a- niekoľko ohnísk s porovnatelnou výslednou kvalitou,ktorú vygenerovala
parabola -b- s D=120 cm.
Priam ideálnym geostacionárnym objektom pre demonštráciu a stanovenie referenčných hodnôt zisku pre sekundárne radianty
v KA pásme je družica Eutelsat 7A na λ=7.0° vd . Ak je konkrétne v tomto prípade pravdivý predpoklad že prakticky celá stredná
európa je v zóne s jednou výkonovou špičkou rovnou EIRP=52 dBW,potom autorova definícia o porovnatelných hladinách kvality
príjmu na výstupoch s neporovnatelne rozdielnych priemerov antén napr. 120 cm a 300 cm (ktorá je taká typická v KU pásme
pri príjme satelitov z kategórie DBS) už v tomto prípade neplatí a všetky nosné "C" sústredené do horizontálneho downlinkového
spektra objektu EUT 7A v rozpätí od 21,4 do 22 GHz sú priamo ideálne na demonštráciu a stanovenie referenčných hladín zisku
pre radianty s priemerom D<=4.5m .Spolu s objektom Astra 1L,ktorý je taktiež ideálnym pre tento účel,sa autorovi podarilo
v praxi pri príjme EUT 7A naplniť pravidlo o skokovom náraste kvality príjmu o DVB-S_MER=+2 dB pri náraste priemeru
sekundárneho radianta o D=+60 cm , platné pri referenčných nosných "C" v KU pásme,čo potvrdzuje že autorov sekundárny
radiant má porovnatelnú hodnotu koeficientu účinnosti premeny elektromagnetického vlnenia na výslednú kvalitu nielen v KU
ale aj v KA pásme.Menej ako jeden chybný bit z miliardy prijatých (109 ) pred Viterbi dekodérom pri DVB-S FEC=2/3 aj pri
FEC=7/8 jasne dokumentujú referenčný status pre autorom navrhnutý vysokofrekvenčný reťazec aj pre KA pásmo.
(poznámka : viterbiho algoritmus vynašiel pôvodom taliansky inžinier a obchodník Andrew James Viterbi (vek 80 rokov),absolvent
známeho Massachusetts Institute of Technology + University of Southern California a taktiež spoluzakladateľ v San Diegu sídliacej
firmy Qualcomm Inc,ktorá je jedným z globálnych lídrov vo výrobe procesorov pre Smart telefóny atď... )
použitá literatúra a zdroje :
1, Roman Dávid-prípadová štúdia : Analýza činiteľov degradujúcich účinnosť premeny elektromagnetického vlnenia na výslednú
kvalitu odvodenú od odstupu S/N resp. ChBER a návrh VF reťazca pre referenčné hodnoty zisku v pásmach KU a KA.
2, Výskumná praca R.Dávida
3,v otázke p.Andrew James Viterbi-ho : Wikipedia.org
►►Eutelsat 7A-E7A-λ=7.0°E-KA band : HF string , footprint , geographical location ...
geographical location of the measurement in the KU band | N48°19719' , E19°40148' , Lučenec , Slovak republic |
Installed dish / secondary radiant [D] | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) |
HF system | KU+KA primary radiant with SKEW control |
LNB for KU band | DRO Norsat 880-9000 B+CF,L.O.stability +/-1 MHz,NF=1,6 dB |
Analyzed frequency spectrum + polarisation | 21 400-22 000 MHz , Linear V+H |
Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |
►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

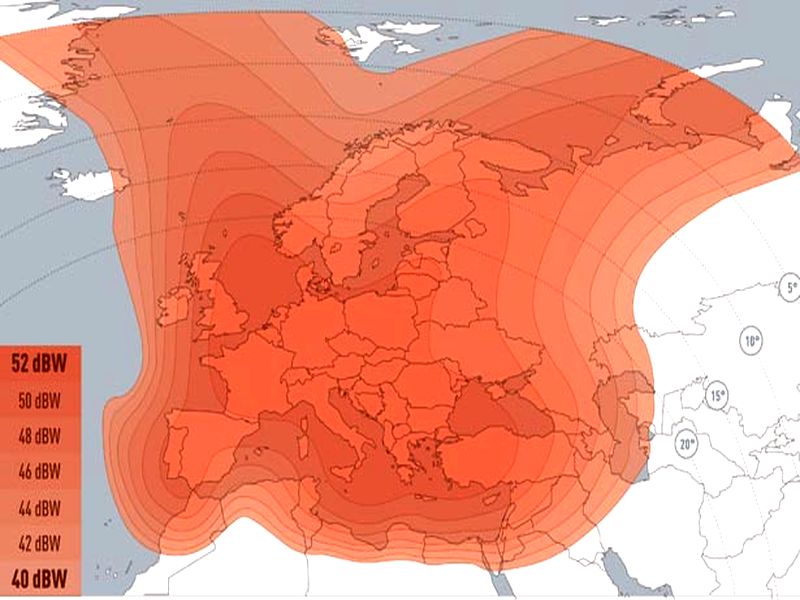

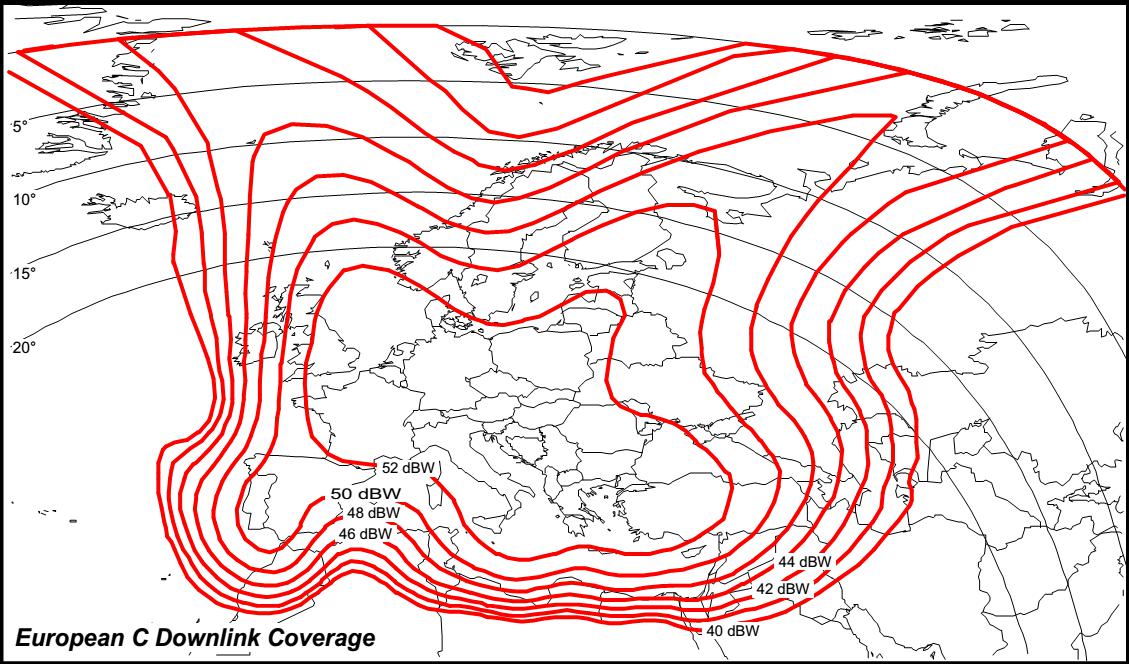

►Eutelsat 7A-7.0°E-KA band-footprint : Europe C downlink footprint-coverage-beam,geographical location of the measurement by Google
E7A Europe C KA band downlink coverage measurement: N48°19719' , E19°40148'
►►Eutelsat 7A-λ=7.0°E-KA band : analysis of the linear V+H spectrum and the identified packets

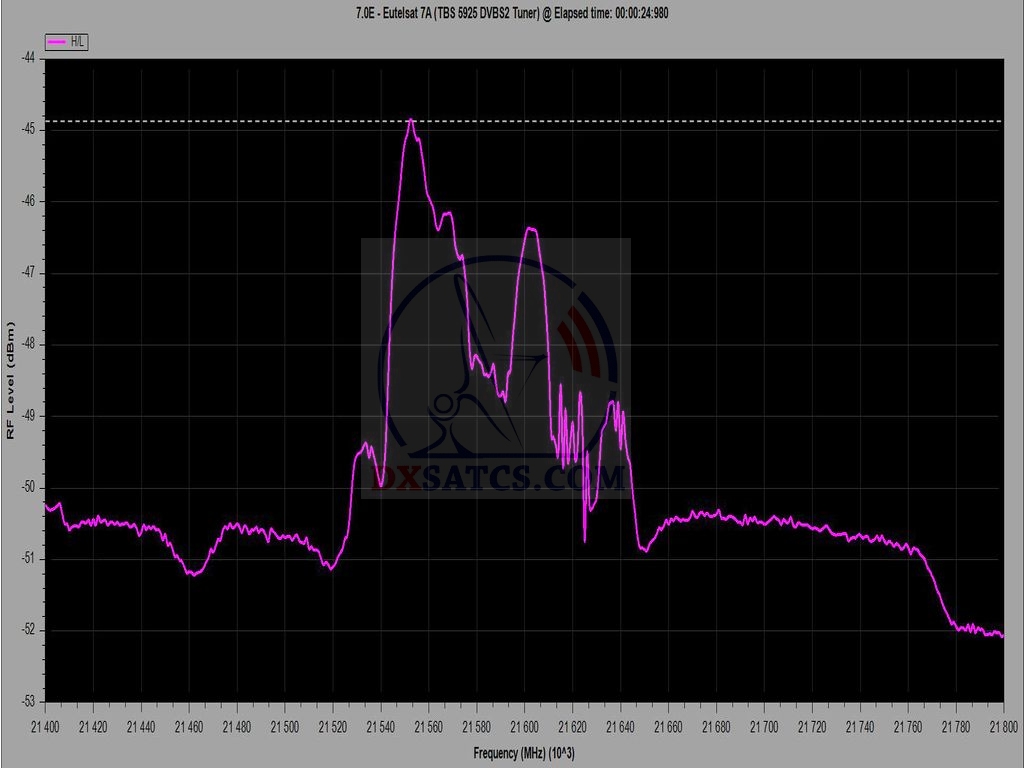

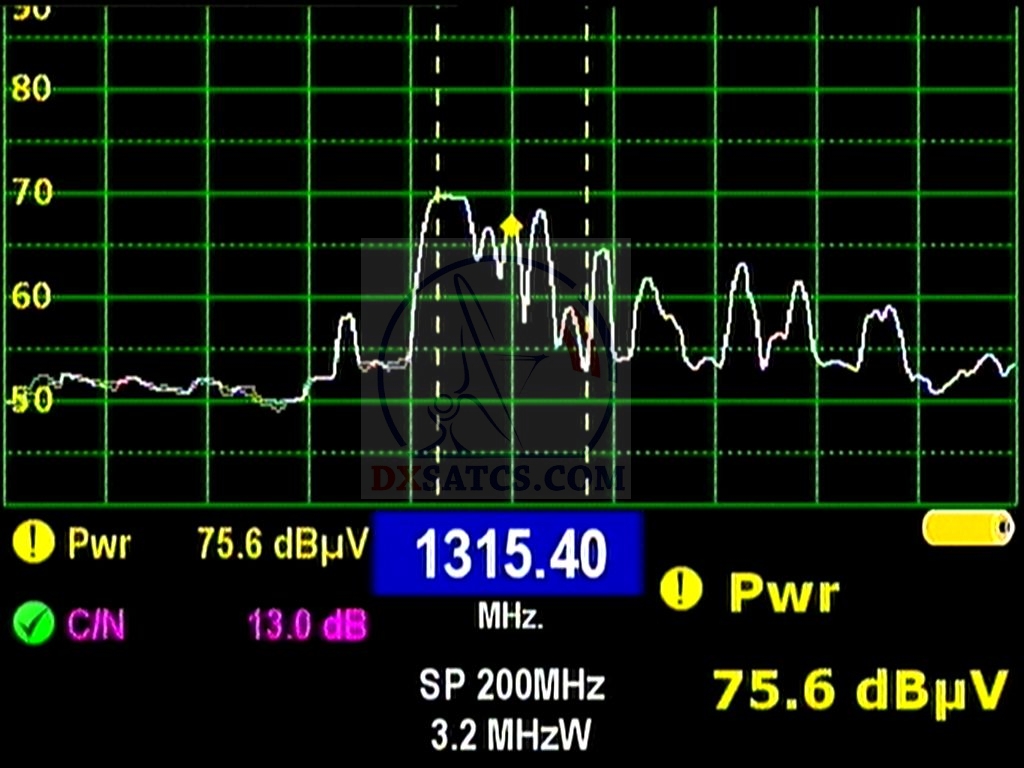

►The complete range of the -H- vector in the KA band from 21 400 to 21 800 MHz : quantification of H spectrum
►Eutelsat 7A-7.0°E-KA band : the analysis of the quality and quantification of packets (current status )
the weather conditions : clear weather

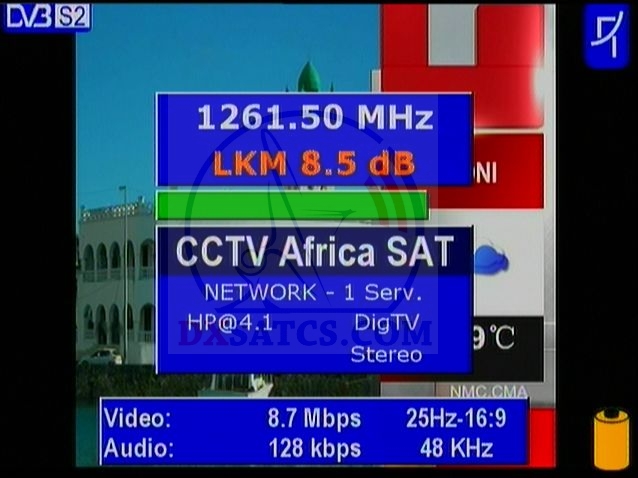

►21 511 MHz_H : DVB-S2/8PSK - CCTV Africa HDTV feed _ backup frequency

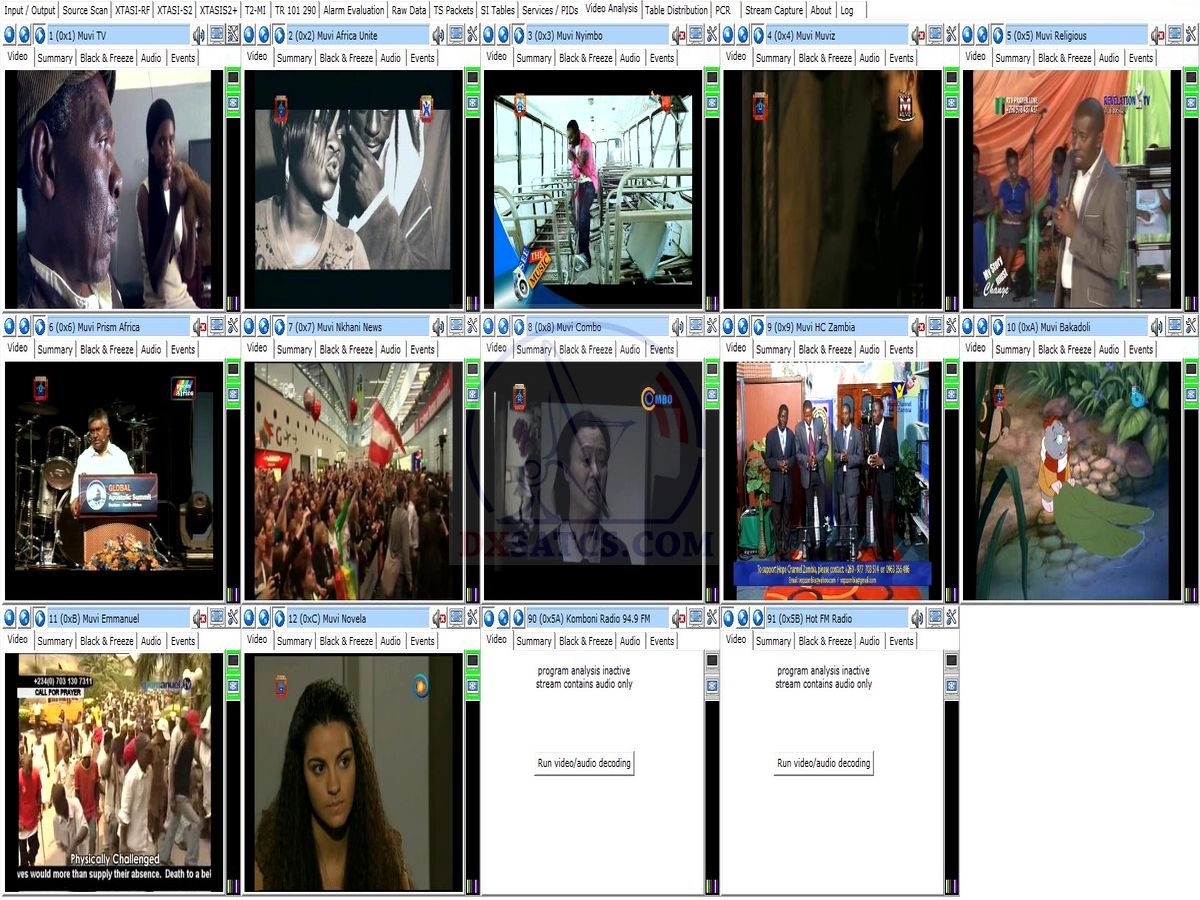

►21 553 MHz_H : DVB-S2/8PSK MUVI TV Zambia
DVB-S2_8PSK_FEC=5/6
4T2 Video analysis
►21 565 MHz_H : DVB-S/QPSK 2S TV
This is a typical quality status : CBER<1.0E-6 (FEC-7/8)

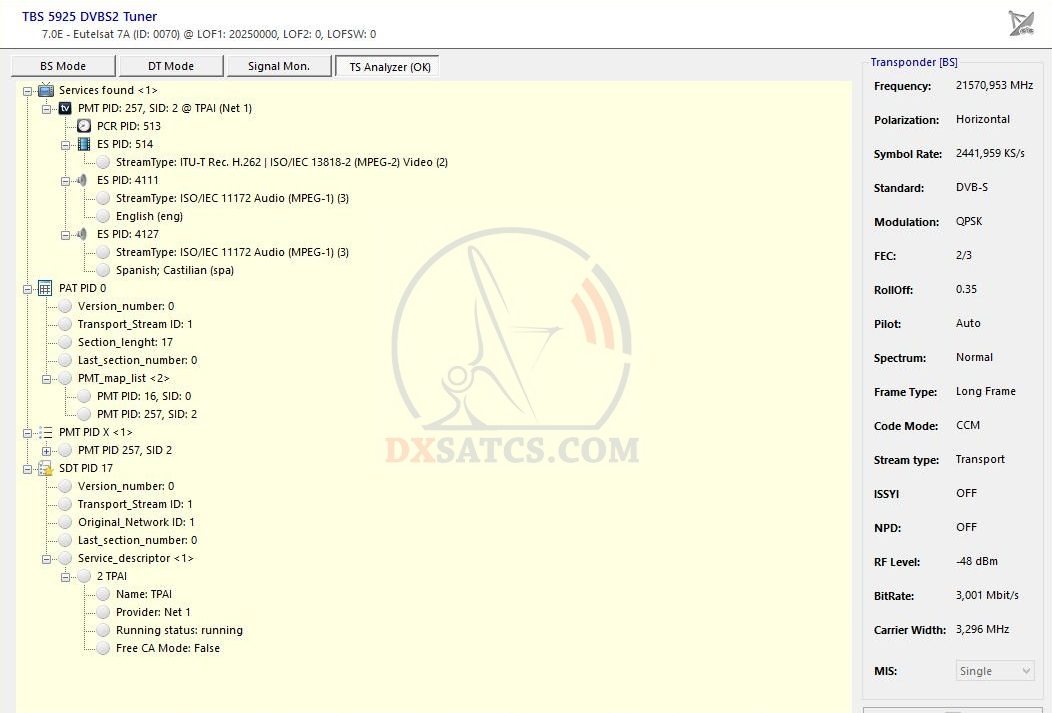

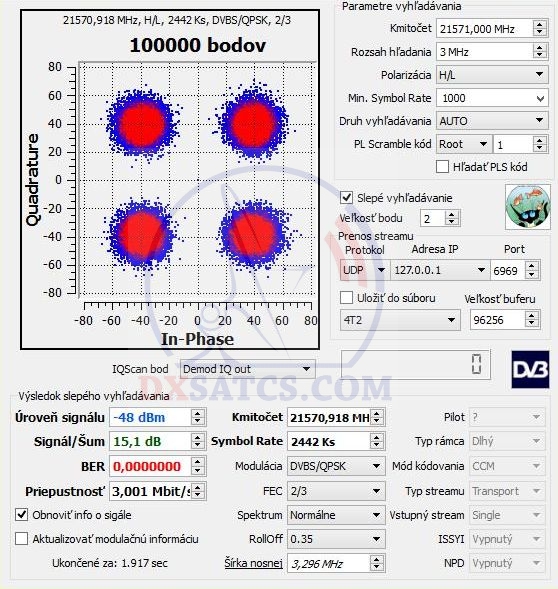

►21 571 MHz_H : DVB-S/QPSK TPA Internacional
This is a typical quality status : CBER<1.0E-6 (FEC-2/3)

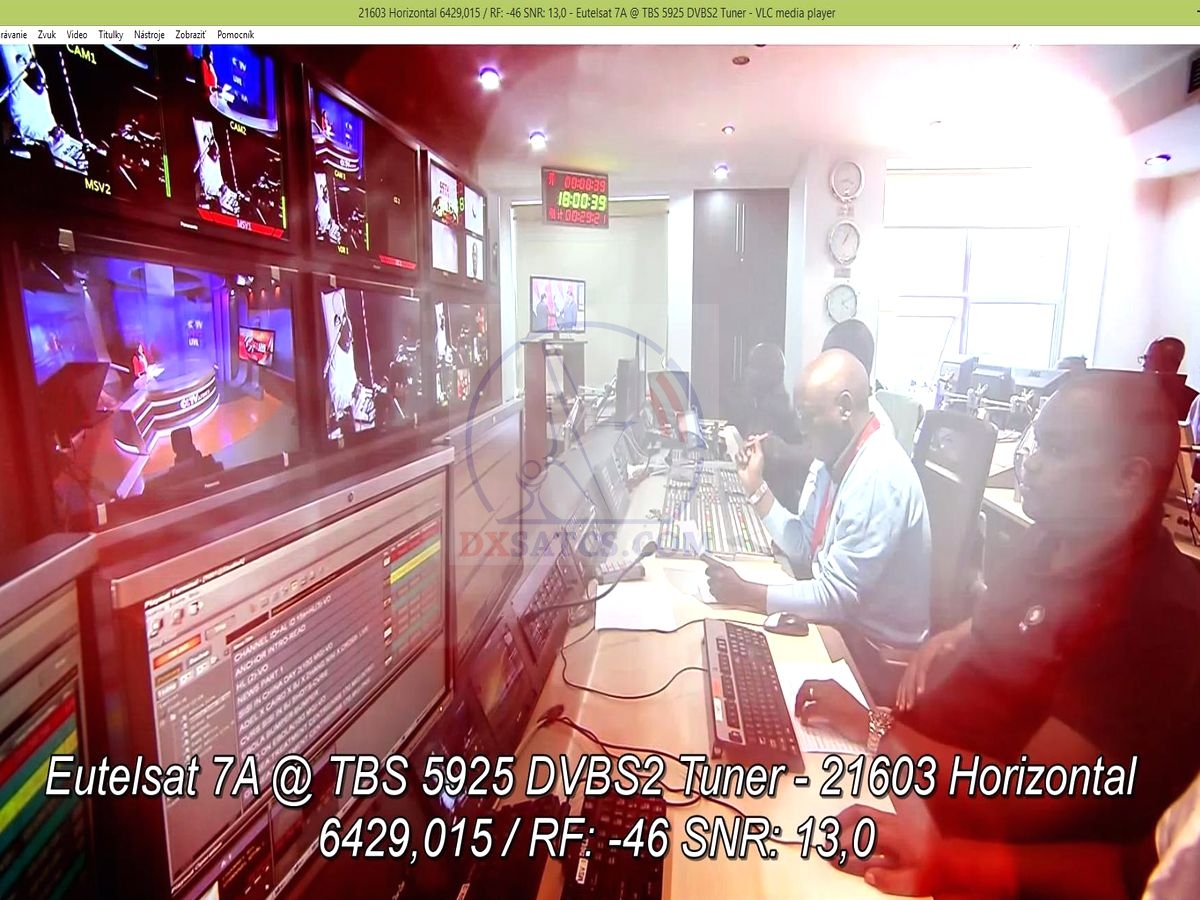

►21 603 MHz_H : DVB-S2/8PSK CCTV Africa HD feed _regular broadcasts every day

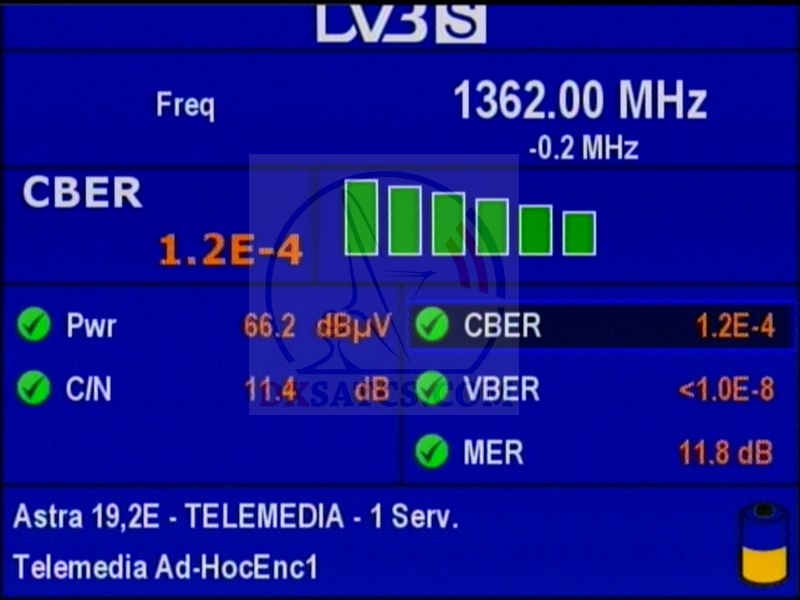

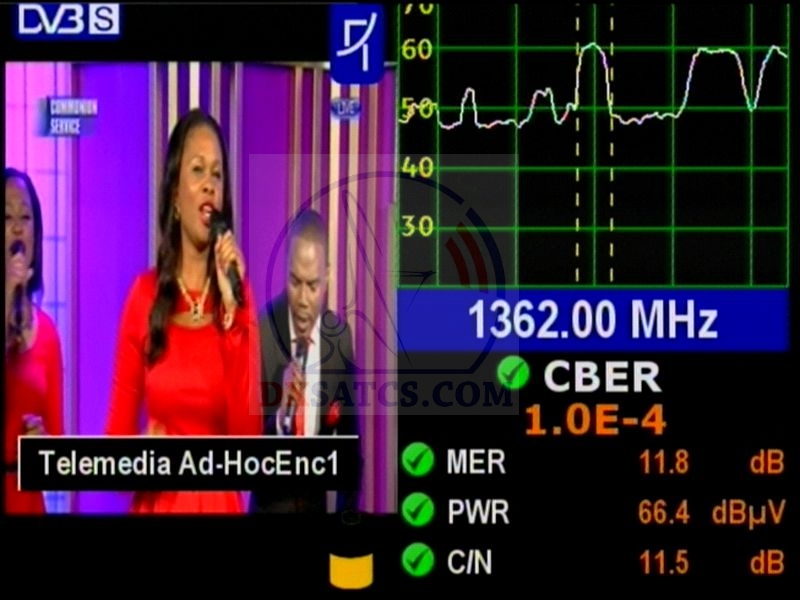

►21 612 MHz_H : DVB-S/QPSK Telemedia Africa feed

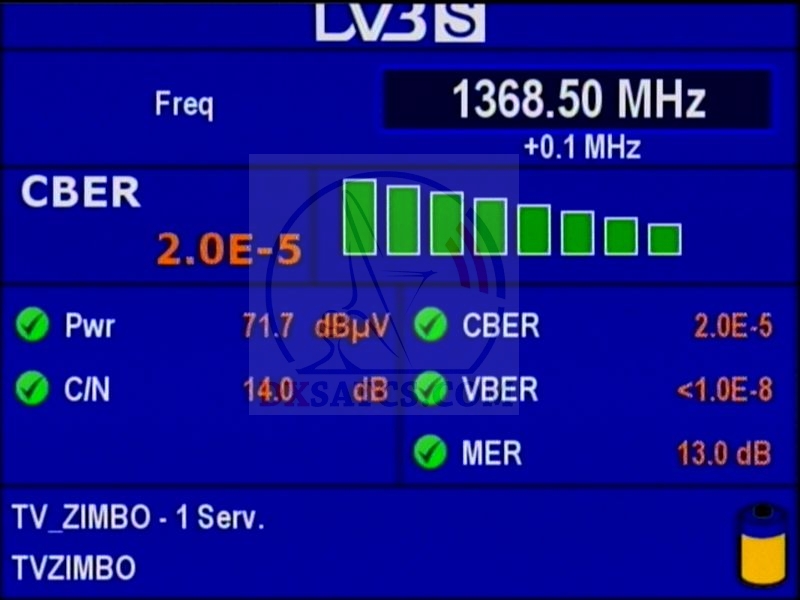

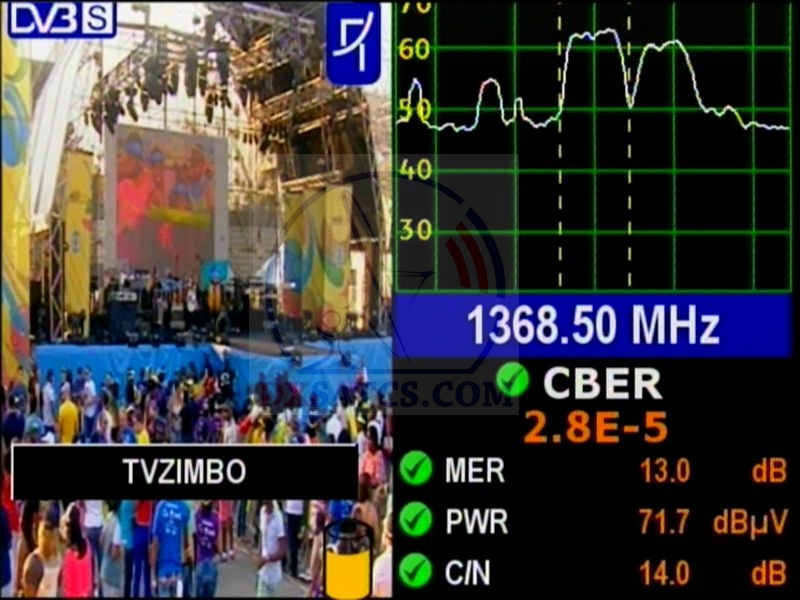

►21 618 MHz_H : DVB-S/QPSK Zimbo TV feed

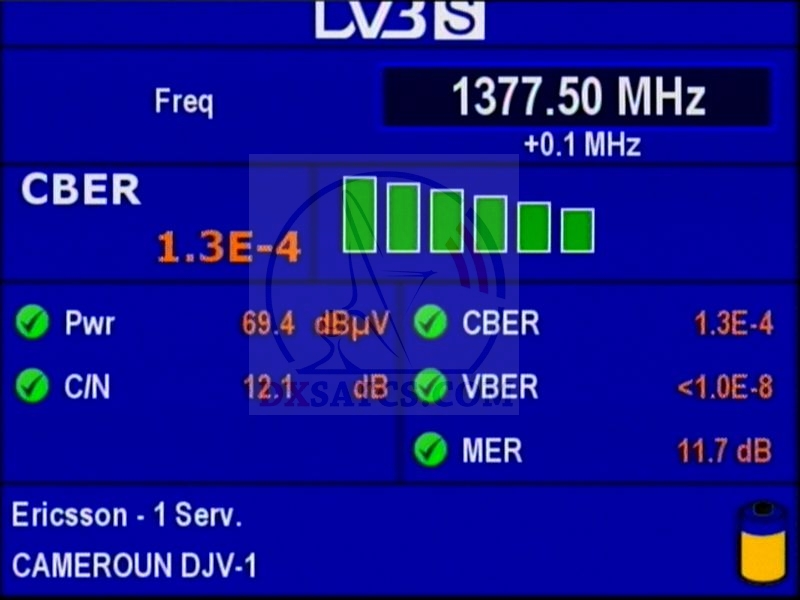

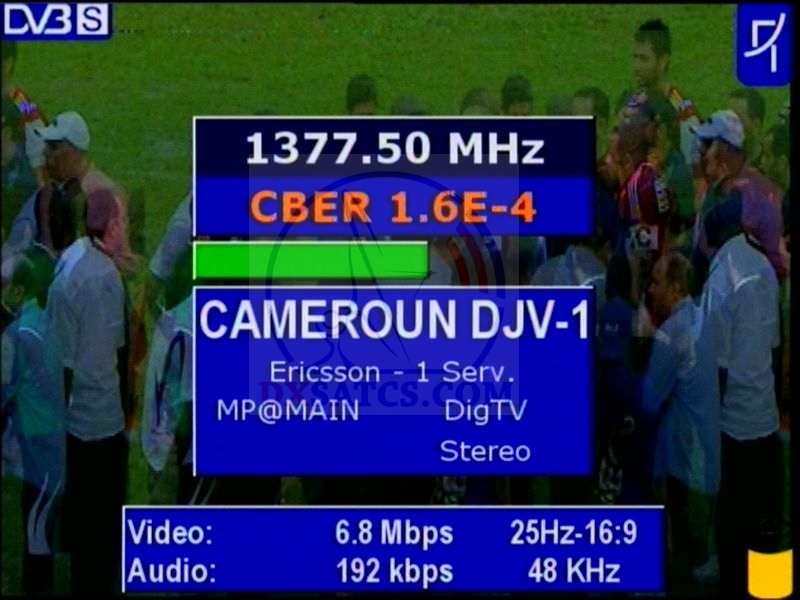

►21 627 MHz_H : DVB-S/QPSK feed Cameroun DJV-1

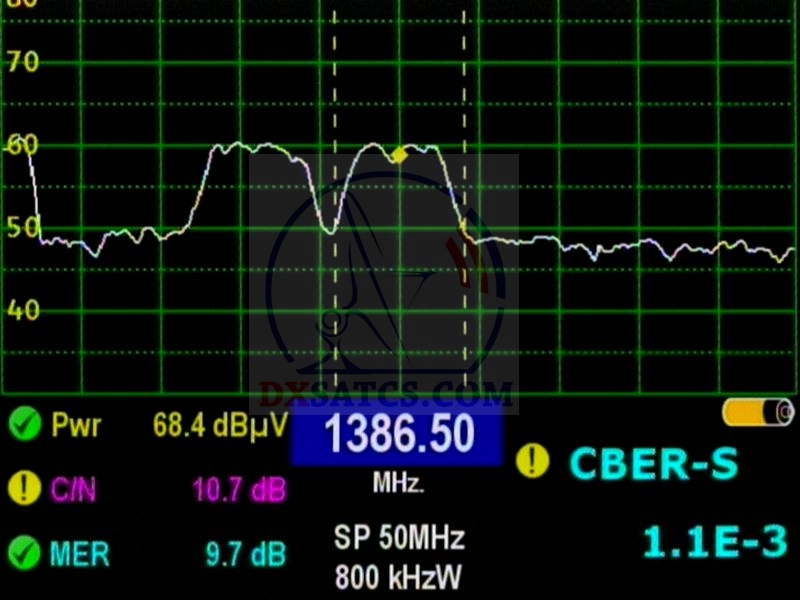

►21 636 MHz_H : DVB-S/QPSK Biss TV feed
►►Eutelsat 7A-E7A-λ=7.0°e-KA-band-reception : a list of the locked carrier frequencies
-Frequency/Polarisation
|
----------Provider/Channel----------
|
---SR--- | ---FEC--- | ---Footprint--- | ---Antenna--- | ---DVB/Encryption--- |
21 465.75 MHz-H.pol BW=8.67 MHz |
feed CCTV Africa Nairobi-Kenya
no activity on this frequency in 2015
|
6 435 Pilots ON |
2/3 | Europe C | depending on the location | DVB-S2-8PSK-MPEG-4 HDTV-1920x1080-FTA |

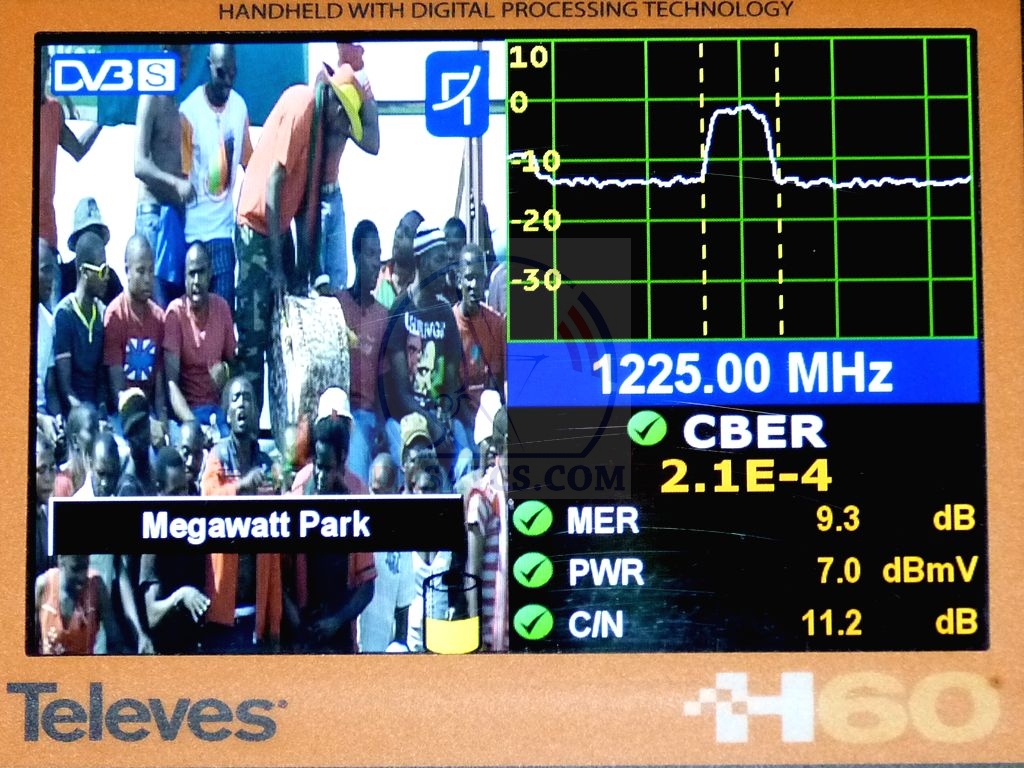

21 475 MHz-H.pol BW=8.25 MHz |
Megawatt Park ![]() |
6 111 | 3/4 | Europe C | depending on the location | DVB-S-QPSK-FTA |
21 493.5 MHz-H.pol BW=8.25 MHz |
Telemedia/Vito 3:2 Vcs Voyager 2 ![]() |
6 111 | 3/4 | Europe C |
depending on the location |
DVB-S-QPSK-Biss-FTA |
21 511.5 MHz-H.pol BW=8.25 MHz |
feed CCTV Africa HD
the line is active only in exceptional cases
|
6 435 Pilots ON |
2/3 | Europe C | depending on the location | DVB-S2-8PSK-FTA HDTV-1920x1080-FTA |
21 552.570 MHz-H.pol BW=12 MHz |
MUVI TV Zambia (frequent technical problems...) |
9 600 Pilots OFF |
5/6 | Europe C | depending on the location | DVB-S2-8PSK-FTA |
radio Komboni 94.9 MHz | FTA | |||||
TV Muvi Emmanuel | FTA | |||||
TV Muvi Novela | FTA | |||||
TV Muvi Combo | FTA | |||||
TV Muvi Bakadoli | FTA | |||||
radio HOT FM | FTA | |||||
TV Muvi TV | FTA | |||||
TV Muvi Muviz | FTA | |||||
TV Muvi Nyimbo | FTA | |||||
TV Muvi Africa Unite | FTA | |||||
TV Muvi Religious | FTA | |||||
TV Muvi Nkhani news | FTA | |||||
TV Muvi prism Africa | FTA | |||||
TV Muvi HC Zambia | FTA | |||||
21 565.3 MHz-H.pol BW=2.12 MHz |
2S TV Senegal ![]() |
1 571 | 7/8 | Europe C | depending on the location | DVB-S-QPSK-FTA |
21 571.5 MHz-H.pol BW=3.30 MHz |
TPA Angola ![]() |
2 442 | 2/3 | Europe C | depending on the location | DVB-S-QPSK-FTA |
21 601.9 MHz-H.pol |
Zimbo TV ![]() |
2 480 | 3/4 | Europe C |
depending on the location |
DVB-S-QPSK-FTA |
21 602.6 MHz-H.pol BW=8.67 MHz |
feed CCTV Africa HD (CBR=9 Mbit/sec) regular broadcasts every day (2-4 hours) |
6 435 Pilots OFF |
2/3 | Europe C | depending on the location | DVB-S2-8PSK-MPEG-4 HDTV-1920x1080-FTA |
21 612 MHz-H.pol |
feed Telemedia Adhoc Encoder-1 |
3 256 | 3/4 | Europe C | depending on the location | DVB-S/QPSK/FTA |
21 618 MHz-H.pol |
feed Zimbo TV |
6 666 | 7/8 | Europe C | depending on the location | DVB-S/QPSK/FTA |
21 627 MHz-H.pol |
feed Cameroun DJV-1 |
6 111 | 3/4 | Europe C | depending on the location | DVB-S/QPSK/FTA |
21 636 MHz-H.pol |
feed *TV |
6 111 | 3/4 | Europe C | depending on the location | DVB-S/QPSK/Biss |
►►Eutelsat 7A-E7A-λ=7.0°e-KA-band-reception : video presentation of the results of the reception in the KA band
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 603 MHz-H-pol-feed CCTV HD Africa_CBR=9 Mbit/sec
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 627 MHz-H-pol-feed Cameroun DJV-1
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 618 MHz-H-pol-feed Zimbo TV
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 612 MHz-H-pol feed Telemedia Adhoc Encoder
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 571 MHz-H-pol TPA Angola
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 565 MHz-H-pol. 2S TV Senegal
⇒Eutelsat 7A-7-east-KA-band-satellite-reception-frequency-video-21 553 MHz-H-pol MUVI TV network Zambia
⇒Eutelsat 7A-7-east-KA band-satellite-reception-frequency-video : 21 511 MHz_H.pol CCTV HD Africa

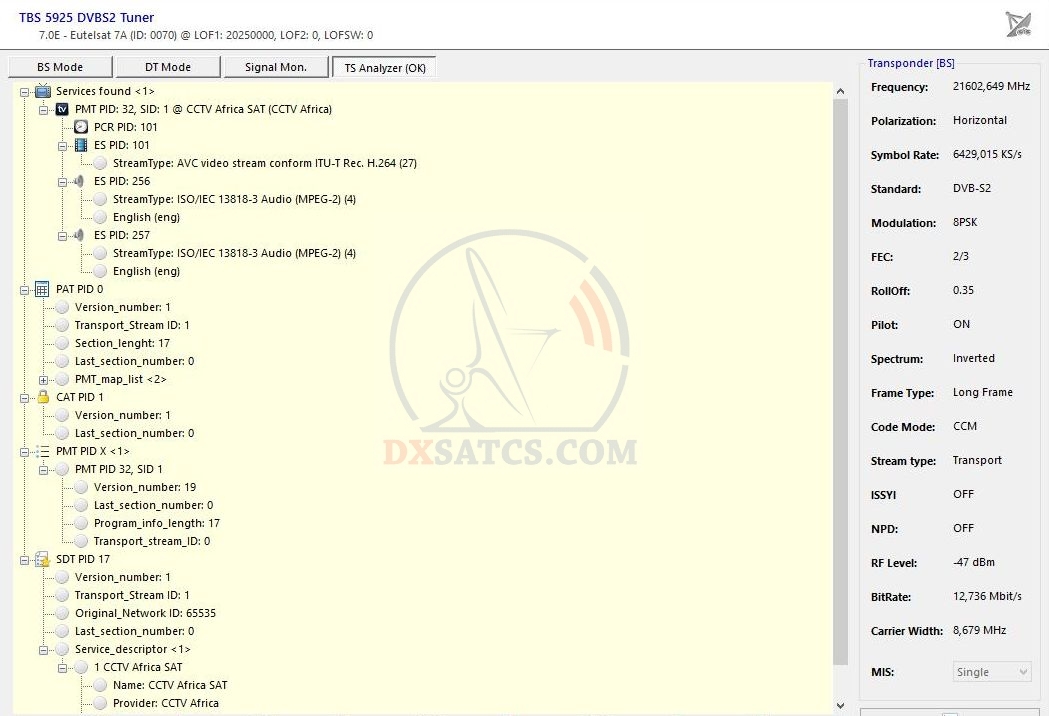

►►21 603 MHz : CCTV Africa HD Kenya _ At present, the only regular HDTV broadcasts from satellites E7A
--- CCTV Africa HD : At present, the only regular HDTV broadcasts from satellites E7A ---
f=21 603 MHz_H , DVB-S2/8PSK , SR= 6 435 , FEC=2/3 , Pilots OFF
broadcasting time : daily from 10:00 GMT & 17:00 GMT
►21 603 MHz-H.pol : CCTV Africa HD feed Kenya - This is not a occasional feed in the proper sense,but the daily broadcast a range
of several hours (2-4) on the same frequency, with the same transmission parameters.It is applied CBR=9 Mbit/sec
►At the output of the reference radiant, I measured a nearly ideal quality status : DVB-S2_8PSK / LM=9.2 dB
►21 466+21 511 MHz-H.pol : CCTV Africa HD_backup - in exceptional situations, this channel also identifies in the next two frequencies,
which was previously (2012-2013) the reference for this transfer_f=21 466 MHz
►►Eutelsat 7A-E7A-λ=7.0°e-KA-band-reception : part of the history of the development of satellite broadcasting in the Ka band
Roman Dávid EXCLUSIVE_First update-2012 : Eutelsat 7A at 7.0°E-The first mention of broadcasts from Eutelsat 7A in the Ka-band
