►►Eutelsat 16A-λ=16°E-KA band-reception : BEACON frequency,frequency plan,general information ...
►The whole European zone is covered with high radiated power : EIRP=50-52 dBW
►Very similar reception quality with a significantly different diameter antenna (valid under comparable efficiency coefficient
,weather conditions etc ... )
►21 576 MHz_H : Canal 2 Cameroun _ gain margin oscillates in the range from 3 to 6 decibels

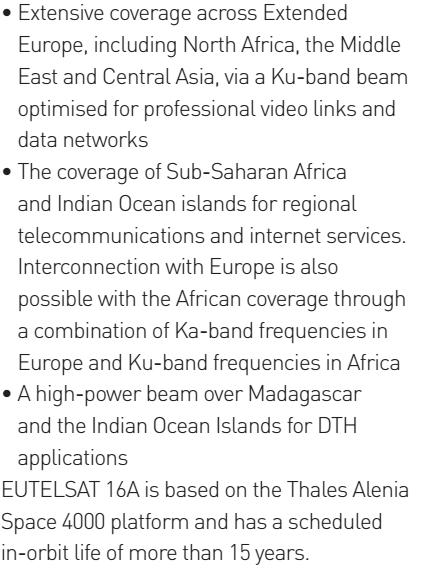

►Eutelsat 16A-16°E-KA band-reception : General information related to broadcast in the Ka band

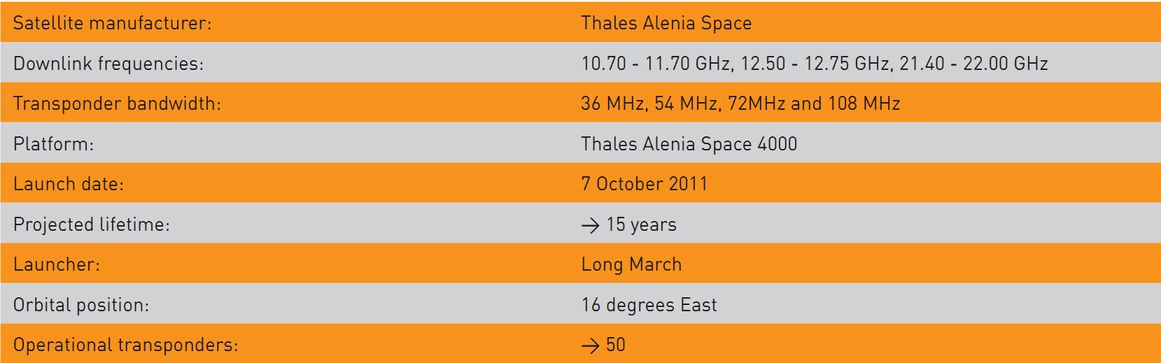

KA band : TP+polarity Eutelsat 16A : general informations Eutelsat 16A : coverage,bands
source : eutelsat.com
download pdf
►Eutelsat 16A-16°E-KA band : 1x Beacon frequency in H part of the linear spectrum : 21 401 MHz

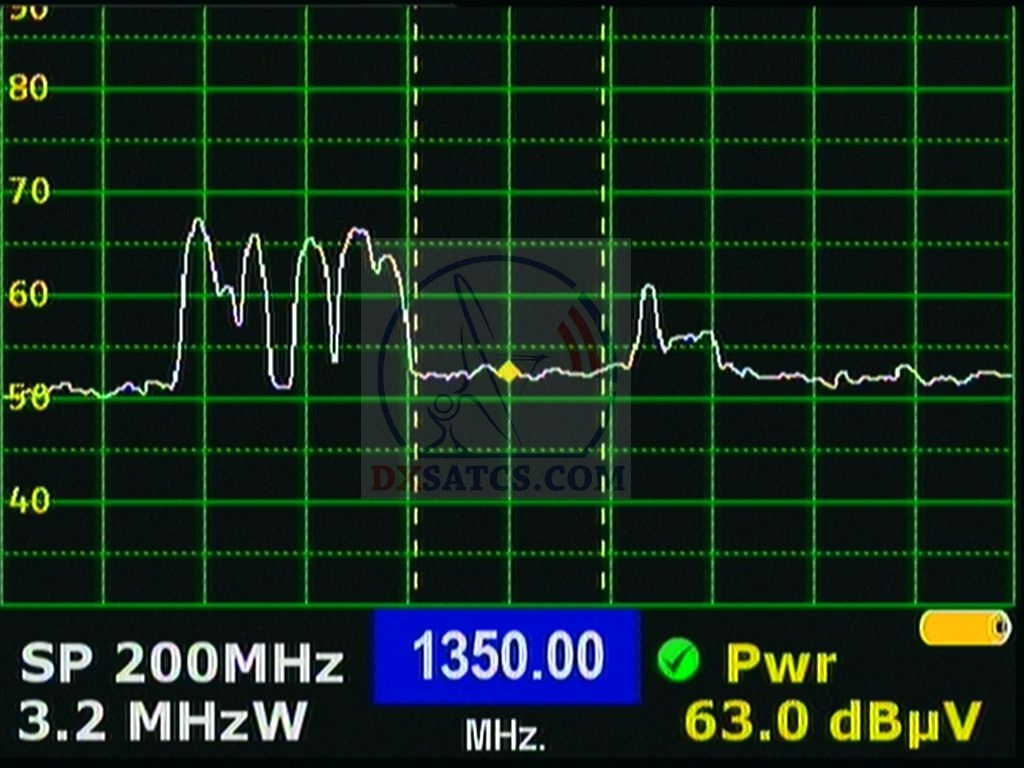

H spectrum-SPAN 100 KHz H spectrum-SPAN 200 KHz H spectrum-SPAN 500 KHz
21 401 MHz 21 401 MHz 21 401 MHz

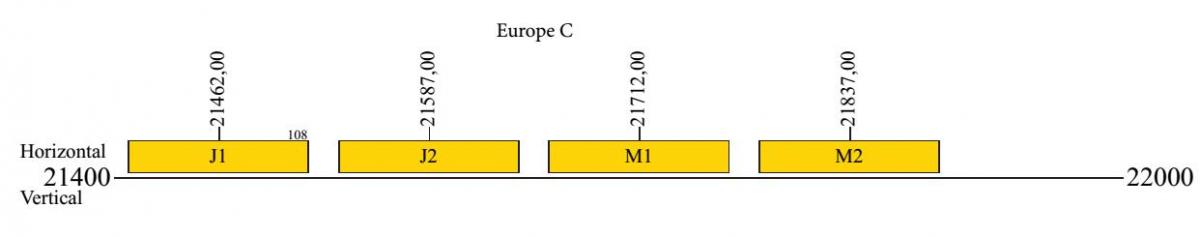

►Eutelsat 16A-16°E-Frequency plan-KA band : source : www.eutelsat.com
EUT 16A frequency plan EUT 16A frequency plan
Uplink Downlink
►Eutelsat 16A-16°E-KA band : komentár autora Romana Dávida
Analýza praktickej stránky príjmu : Downlinkové frekvenčné spektrum lineárnych vektorov V+H na stacionárnom
objekte Eutelsat 16A na λ=16E v rozsahu od 21,4 do 22 GHz je delené do štyroch transpondérov s B=108 MHz,
pričom celá programová tv kapacita sa netradične sústredí len do jedného TP J2. V rozpätí spektra
horizontálneho vektora od 21 530 MHz do 21 580 MHz sa v súčastnosti koncentruje až 11 nosných.Operátor
Eutelsat/16A,7A .../, podobne ako Astra /1L,4A.../ aplikujú v otázke šírenia a vrstenia efektívneho izotropického
výkonu na zemskom povrchu v oblasti KA pásme skôr netypickú technológiu známu z KU pásma,ktorá je
charakteristická jedným vyžarovacím diagramom (v tomto prípade pre Európsky región,nie africký) a jedným bodom-
oblasťou výkonovej špičky tzn. "Beam Peak" a nie typickú technológiu takzvaných vysokokapacitne/viacnásobných
multizväzkov respektíve multi-škvrn na zemskom povrchu,kedy operátor môže ale nemusí koncentrovať vyžiarený
výkon do desiatok lúčov/zväzkov/škvrn s výrazne limitovaným pokrytím zemského povrchu,rádovo a prevažne v
desiatkach až stovkách štvorcových kilometrov, čo tvorí s pravidla len od 5 do 15% z veľkosti škvŕn v KU pásme
či už sa jedná o kategóriu fixných alebo polohovatelných zväzkov.(Multizväzková vysielacia anténa na palube družice,
môže v závislosti od aplikovanej technológie od firiem Alcatel,Toshiba alebo NEC kombinovať a s pravidla aj kombinuje
rôzne frekvenčné pásma napr. L a KA alebo KU+KA,KA+S atď)
V téme dosiahnutej kvality príjmu môžem výsledky kategorizovať ako štandardné,z dôvodu že prakticky celá
stredoeurópska oblasť príjmu je pokrytá jednou výkonovou hladinou EIRP=52 dBW s typickým sprievodným javom,
(ktorý je známi hlavne z KU pásme) kedy na výstupoch sekundárnych radiantov s výrazne rozdielnym priemerom
napr. D=200 a 450 cm a s porovnatelným koeficientom účinnosti premeny elektromagnetického vlnenia na výslednú
kvalitu,pri porovnatelných poveternostných podmienkach atď, sa dosahujú porovnatelné stavy výslednej kvality príjmu,
čo samozrejme nepotvrdzuje že sekundárny radiant s D=450 cm má akékoľvek systémové alebo aplikačné nepresnosti,
lebo podstata jeho inštalácia pre konkrétne tento príjmový status z družice Eut-16A tkvie v garancii kvalitatívnych hladín
príjmu aj pri vysoko zhoršených poveternostných podmienkach.A práve v tom je podstata a hlavne dôležitosť prečo
autor Roman Dávid stanovuje v KU a v KA pásme referenčné hladiny kvality resp.zisku pre inštalované radianty
v stredoeurópskom regióne.
zdroj informácií :
Výskumná činnosť R.Dávida
WTEC-World Technologies and Services
►►Eutelsat 16A-λ=16°E-KA band : HF string , footprint , geographical location ...
geographical location of the measurement in the KU band | N48°19719' , E19°40148' , Lučenec , Slovak republic |
Installed dish / secondary radiant [D] | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) |
HF system | KU+KA primary radiant with SKEW control |
LNB for KU band | PLL Norsat 9000 HD-3F,L.O.stability +/-10 kHz,LOF=20 250 MHz |
Analyzed frequency spectrum + polarisation | 21 200-22 200 MHz , Linear H |
Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |
►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic
►Eutelsat 16A-16E°E-KA band : downlink footprint-coverage-beam,geographical location of the measurement by Google
Eutelsat 16A : Europe C Downlink Coverage measurement: N48°19719' , E19°40148'
►►Eutelsat 16A-λ=16°E-KA band : analysis of the linear H spectrum and the identified packets

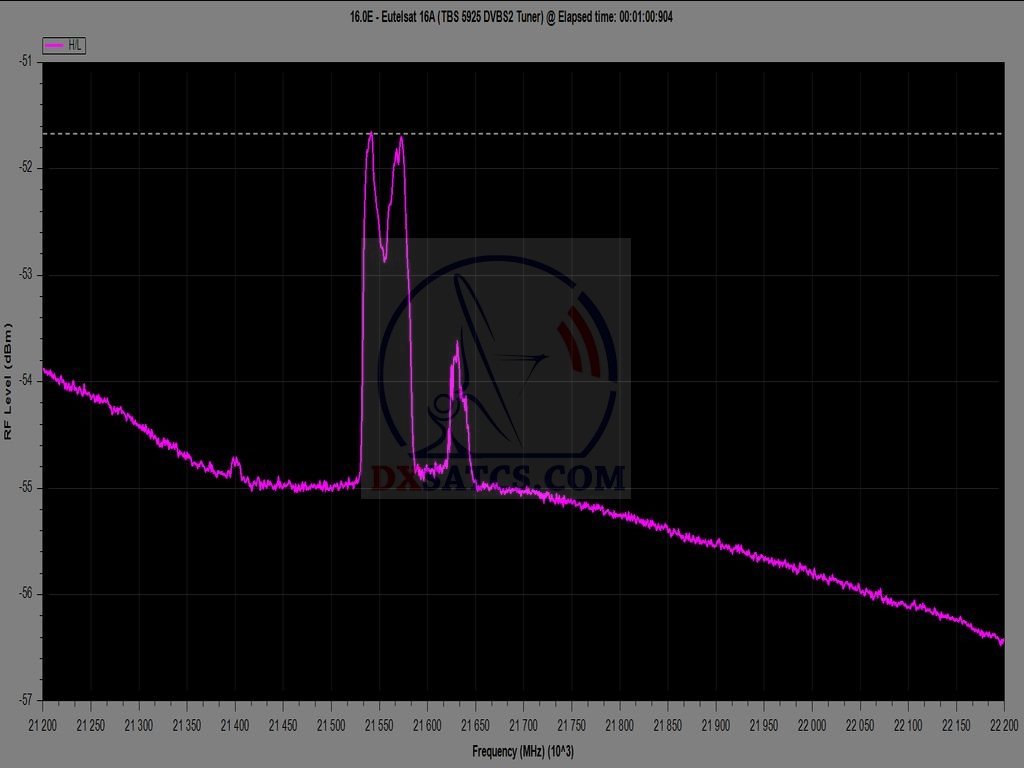

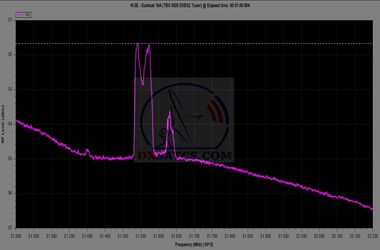

►The complete range of the -H- vector in the KA band from 21 200 to 22 200 MHz : quantification of H spectrum
►Quantification of the number of carriers and reception quality
►scanning the complete spectrum of the TP J2 horizontal vector in the range from 21 500 to 21 580 MHz
►21 561,742 MHz Impac TV_auto tuning have failed to identify and lock
►Eutelsat 16A-16°E-KA band : the analysis of the quality and quantification of packets (current status )
the weather conditions : clear sky,calm
►21 538 MHz_H : DVB-S2/8PSK/MPEG-4 Vision 4
►21 540 MHz_H : DVB-S2/8PSK/MPEG-4 Equinoxe tv

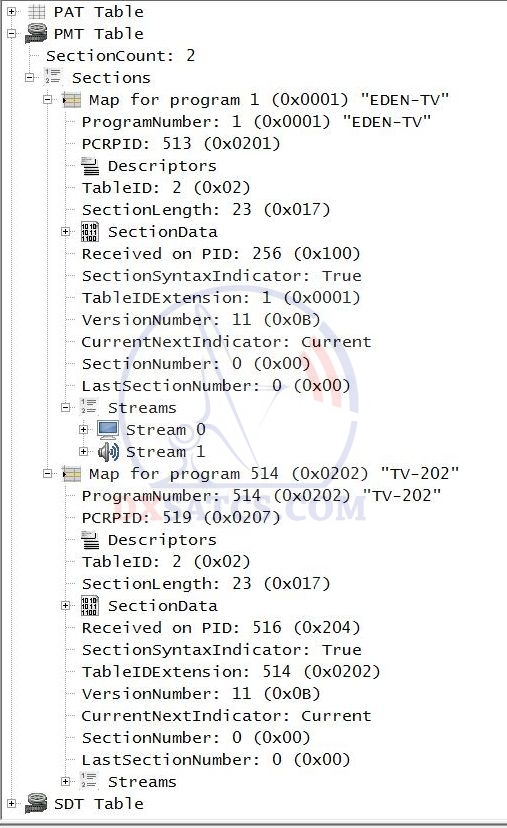

►21 541 MHz_H : DVB-S2/8PSK/MPEG-4 Eden tv

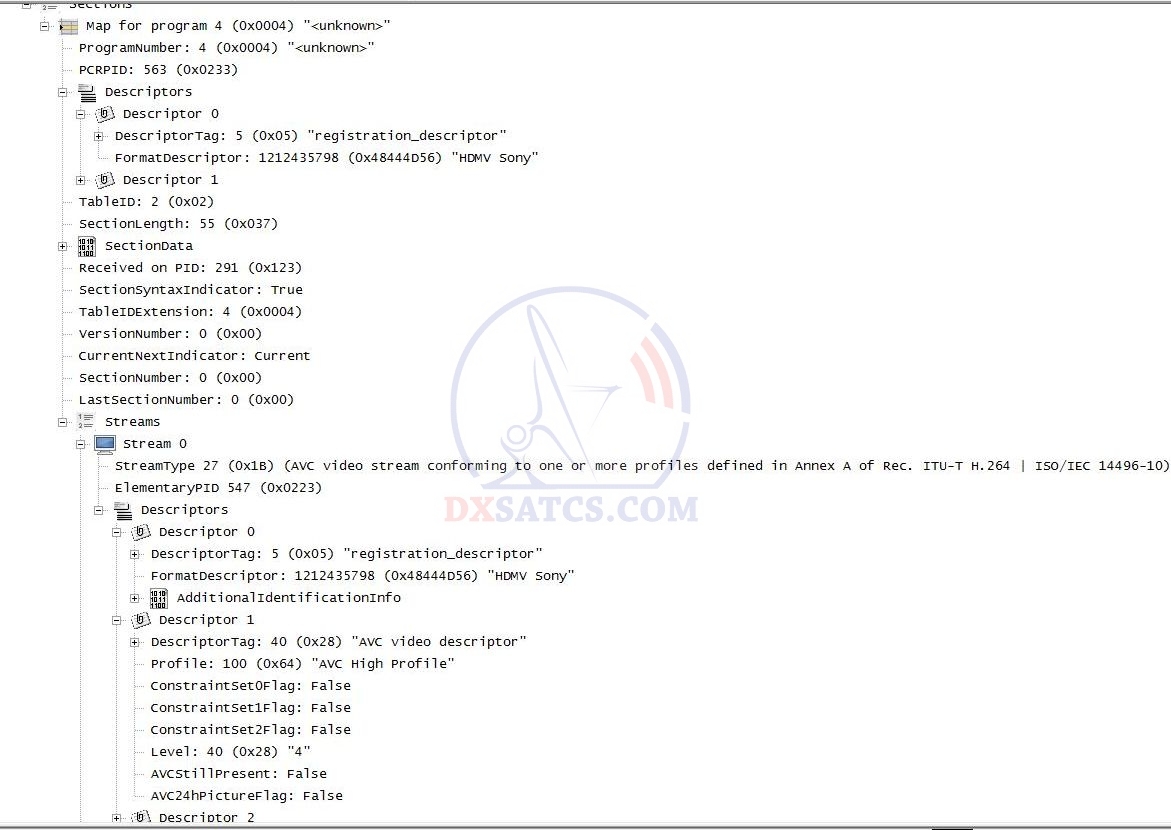

►21 550 MHz_H : DVB-S2/8PSK/MPEG-4 Electron TV

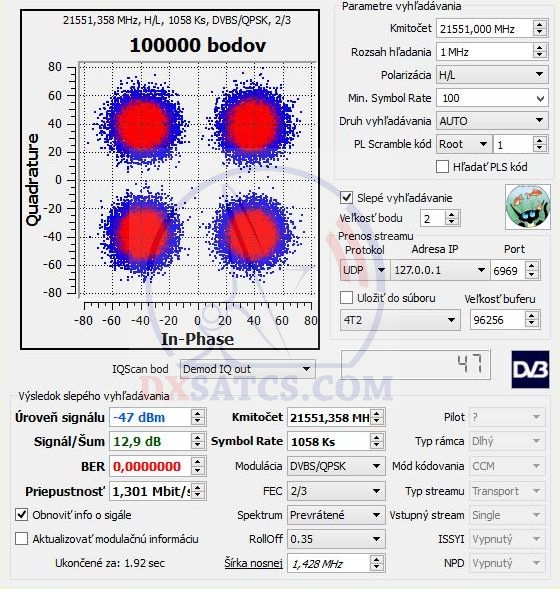

►21 551 MHz_H : DVB-S2/8PSK/MPEG-4 Radio Alpha Blondy FM
►21 560 MHz_H : DVB-S2/8PSK/MPEG-4 Golfe TV
►21 562 MHz_H : DVB-S2/8PSK/MPEG-4 Impact TV
►21 563 MHz_H : DVB-S2/8PSK/MPEG-4 Burkina Info tv

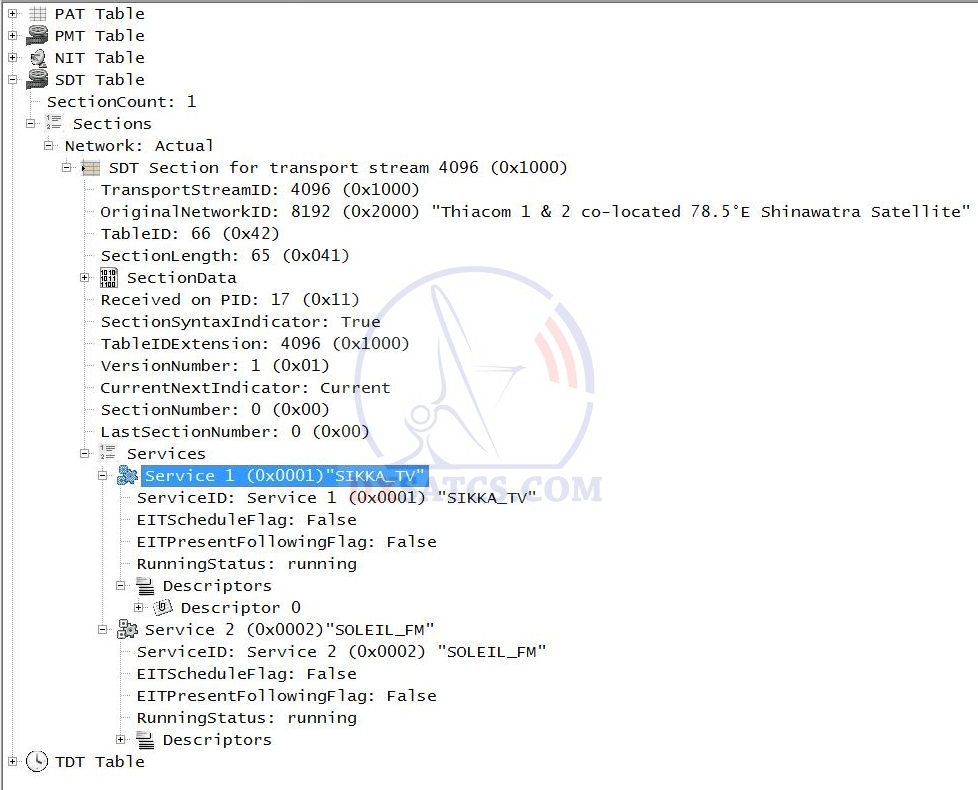

►21 569 MHz_H : DVB-S2/8PSK/MPEG-4 Sikka TV
►21 571 MHz_H : DVB-S2/8PSK/MPEG-4 TMF Senegal network
►21 576 MHz_H : DVB-S2/8PSK/MPEG-4 Canal 2 network
►►Eutelsat 16A-λ=16°e-KA-band-reception : a list of the locked carrier frequencies
-Frequency/Polarisation
|
----------Provider/Channel----------
|
---SR--- | ---FEC--- | ---Footprint--- | ---Antenna--- | ---DVB/Encryption--- |
21 538.279 MHz-H.pol BW=1.317 MHz |
Vision 4 |
1 054 Pilot OFF |
3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 539.776 MHz-H.pol BW=1.338 MHz |
Equinoxe TV Cameroon |
1 070 Pilot ON |
3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 541.275 MHz-H.pol BW=1.446 MHz |
Eden TV |
1 070 Pilot ON |
3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 549.887 MHz-H.pol BW=2.678 MHz |
Electron TV | 1 053 Pilot ON |
3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 551.358 MHz-H.pol BW=1.6428 MHz |
Radio Alpha Blondy FM |
1 058 | 2/3 | Europe C | 60+ cm depending on the location |
DVB-S/QPSK |
21 560.268 MHz-H.pol BW=1.365 MHz |
Golfe TV |
1 010 Pilot OFF |
2/3 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 561.737 MHz-H.pol BW=1.21 MHz |
Impac TV Burkina Faso |
1 009 Pilot ON |
2/3 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 563.279 MHz-H.pol BW=1.21 MHz |
Burkina Info tv |
1 250 Pilot OFF |
2/3 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 568.957 MHz-H.pol BW=3.915 MHz |
Sikka TV |
1 071 Pilot OFF |
3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
21 571.711 MHz-H.pol BW=3.915 MHz |
TFM Network Senegal |
2 900 | 5/6 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
TFM Senegal | ||||||
TFM Infos | ||||||
TFM Sport | ||||||
TFM PLUS | ||||||
21 576.700 MHz-H.pol BW=6.750 MHz |
Canal 2 |
5 000 | 3/4 | Europe C | 60+ cm depending on the location |
DVB-S2-8PSK MPEG-4-FTA |
Canal 2 int | ||||||
Canal 2 infos | ||||||
Canal 2 music | ||||||
Canal 2 movies | ||||||
free africa | ||||||
radio sweet fm | ||||||
Canal 2 English |
►►Eutelsat 16A-λ=16°e-KA-band-reception : video presentation of the results of the reception in the KA band
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video : 21 576 MHz_H.pol Canal 2 network
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video : 21 569 MHz_H.pol Sikka TV
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video : 21 563 MHz_H.pol Burkina Info TV
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video : 21 562 MHz_H.pol Impac TV
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video : 21 550 MHz_H.pol ELECTRON Tv
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-video-quality : 21 541 MHz_H.pol EDEN TV
⇒Eutelsat 16A-16-east-KA band satellite reception-frequency-videos-quality : 21 538 MHz_H.pol Vision 4

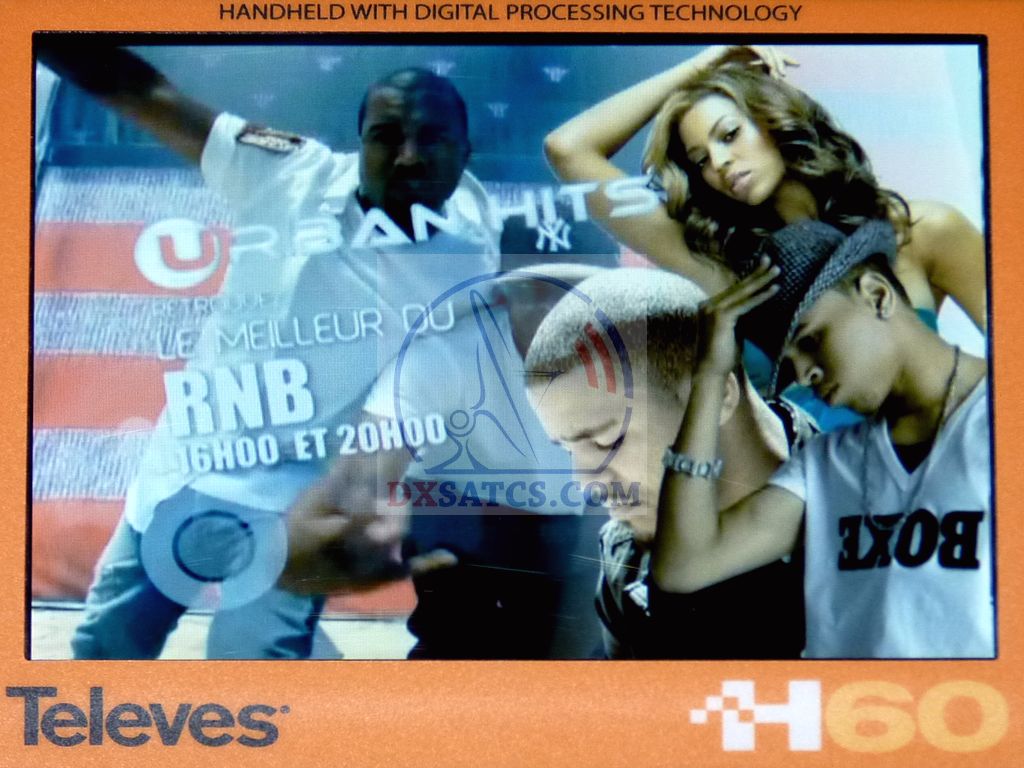

⇒KA band satellite reception-videos-analysis-Eutelsat 16A at 16°e-Europe C footprint :
21 545 MHz - H.pol : DVB-S2/8PSK/MPEG-4 STV 1 + STV 2 Cameroon-spectrum analysis and quality -
DVB-S2 Tuner TBS 5925_Video=1.9 Mbit/sec --- Audio=128 kbit/sec
►►Eutelsat 16A-λ=16°e-KA-band-reception : part of the history of the development of satellite broadcasting in the Ka band
Roman Dávid EXCLUSIVE_2012/2013 : first results of reception from the Eutelsat 16A-16e satellite in the Ka band
