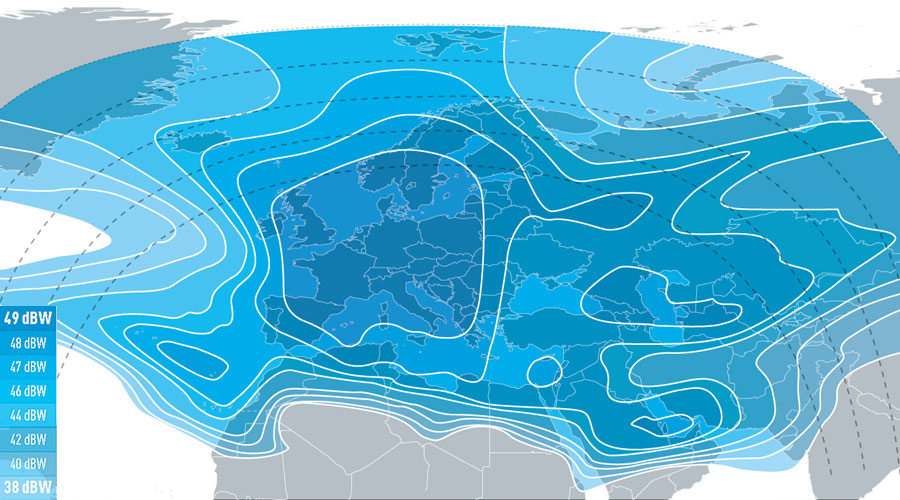

Eutelsat 16A at 16.0°E-Europe A footprint : PF Prodelin 370
11 054.170 MHz_H_SR=176 ksym/s : BNR Nieuwsradio
Note : In this scientific and research center,the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec,is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Update date: 3.7.2024 )
>Eutelsat 16A at 16.0°E_Low Symbol Rate>SR=176 ksym/s in satellite reception practice & BNR Nieuwsradio <
►Project Focused on Low Symbol Rates SR Continues on Eutelsat 16A Satellite at 16.0°E
1,3x new carrier radio frequencies in the TP F1 spectrum from 12,565.6 to 12,568.120 MHz.
2,How the frequency of the carrier lock changes with the change of the oscillator in the LNB can be demonstrated at LOF frequencies of 10,750/11,300 MHz
using the applied type of LNB, SMW Q-PLL type R with four oscillators.
►Projekt Fokussiert auf Niedrige Symbolraten SR Setzt sich auf dem Eutelsat 16A Satelliten bei 16.0°E Fort
1,3x neue Träger-Radiofrequenzen im TP F1 Spektrum von 12,565.6 bis 12,568.120 MHz.
2,Wie sich die Frequenz des Trägerschlosses bei Änderung des Oszillators im LNB verändert, kann bei LOF-Frequenzen von 10,750/11,300 MHz mit dem
angewendeten LNB-Typ, SMW Q-PLL Typ R mit vier Oszillatoren, demonstriert werden.
►Projekt zameraný na Nízke Symbolové rýchlosti SR pokračuje na družici Eutelsat 16A na 16.0°E
1, 3x nové nosné rádio frekvencie v spektre TP F1 od 12 565,6 do 12 568,120 MHz
2,ako súvisí,alebo ako sa zmení frekvencia zámku nosnej pri zmene oscilátora v LNB dokážem na LOF frekvenciách 10 750/11 300 MHz pri aplikovanom type
LNB SMW Q-PLL type R so štyrmi oscilátormi.
LNB SMW Q-PLL type R so štyrmi oscilátormi.
►►Eutelsat 16A at 16.0°E-European A beam : Low symbol rates (SR) in satellite reception practice
►Only a symmetrical reflector with a diameter of 370 cm has a complete and unobstructed view of the trajectory of electromagnetic waves
from the orbital position at sixteen degrees east at the installation site. This is the reason why I applied it to the signal chains in each of the
conducted signal monitoring and quality analyses.
conducted signal monitoring and quality analyses.
►Nur ein symmetrischer Reflektor mit einem Durchmesser von 370 cm hat an der Installationsstelle einen vollständigen und ungehinderten Blick
auf die Trajektorie der elektromagnetischen Wellen von der orbitalen Position bei sechzehn Grad östlicher Länge. Dies ist der Grund,
warum ich ihn in jedem der durchgeführten Signalüberwachungen und Qualitätsanalysen in die Signalketten integriert habe.
auf die Trajektorie der elektromagnetischen Wellen von der orbitalen Position bei sechzehn Grad östlicher Länge. Dies ist der Grund,
warum ich ihn in jedem der durchgeführten Signalüberwachungen und Qualitätsanalysen in die Signalketten integriert habe.
►Jedine symetrický reflektor s D=370 cm má v mieste inštalácie úplný a ničím netienený výhľad na traektoriu elektromagnetického vlnenia
z orbitálnej pozície šestnásť stupňov východne,čo je dôvodom prečo som ho aplikoval do signálnych reťazcov pri každom z vykonaných signálnych
monitoringov a analýz kvality.
z orbitálnej pozície šestnásť stupňov východne,čo je dôvodom prečo som ho aplikoval do signálnych reťazcov pri každom z vykonaných signálnych
monitoringov a analýz kvality.
Installed symmetric reflectors and the diameter of their effective area : D=370 cm
Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=370 cm
Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=370 cm

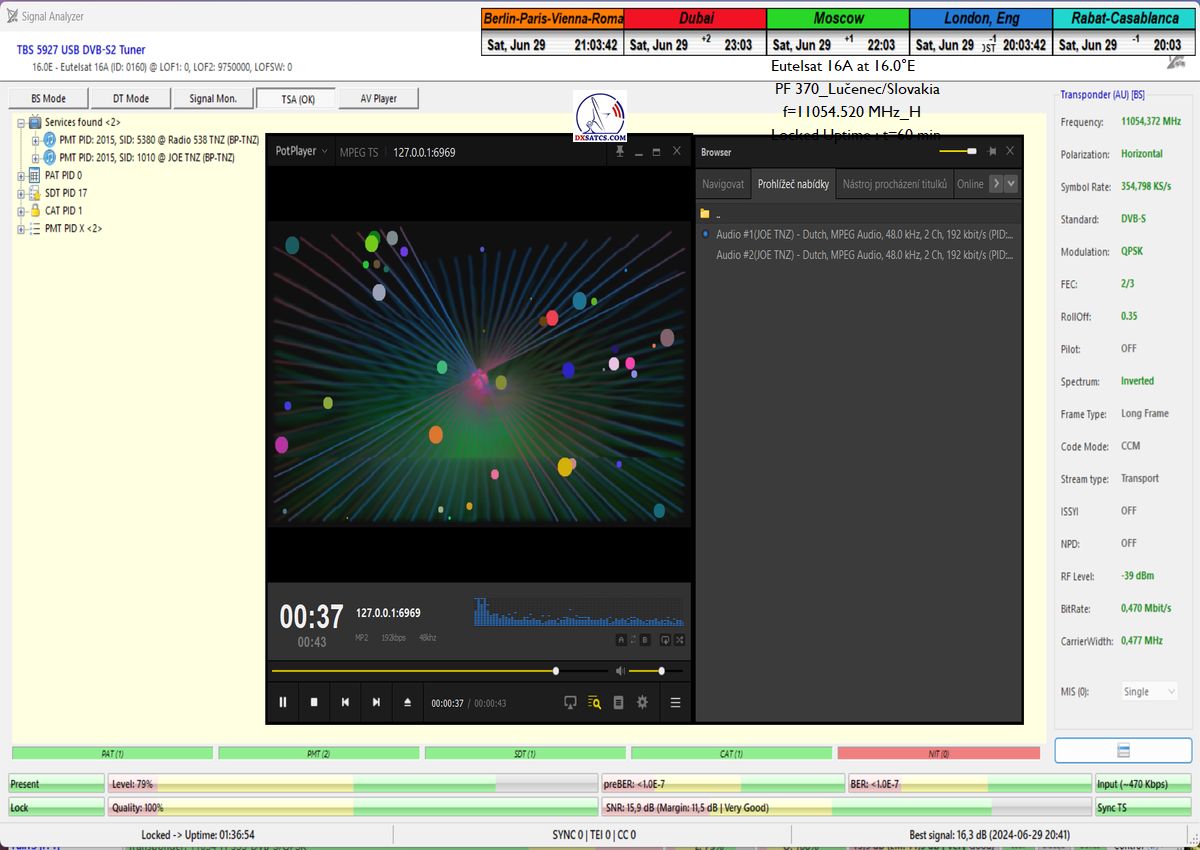

Installed dish : [D=370 cm] :
A, PF Prodelin 3.7 m AZ/EL type 1374-990 RX B,
Installed dish : [D=370 cm] :
A, PF Prodelin 3.7 m AZ/EL type 1374-990 RX B,
►B,The lower edge of the Prodelin reflector and proof of the complete view of the wave trajectory from the Eutelsat 16A satellite.
Die untere Kante des Prodelin-Reflektors und der Nachweis des vollständigen Blicks auf die Wellentrajektorie vom Eutelsat 16A Satelliten.
Detail na spodný okraj reflektora Prodelin 370 a dôkaz úplného výhľadu na traektóriu vlnenia z družice Eutelsat 16A v mieste inštalácie
►Signálny reťazec je tvorený / The signal chain consists of the following components : Prodelin 370 cm
PF Prodelin 370 cm > Primárny žiarič umiestnený v mechanizme manuálnej SKEW rotácie > polarizačná výhybka OMT typ ESA-1212-X/1> LNB SMW_Q-PLL type R,
LOF stabilita +/- 25 kHz
LOF stabilita +/- 25 kHz
PF Prodelin 370 cm > Primary feedhorn placed in the manual SKEW rotation mechanism > OMT type ESA-1212-X/1 > LNB SMW Q-PLL type R, LOF stability +/- 25 kHz
PF Prodelin 370 cm > Primärstrahler im manuellen SKEW-Rotationsmechanismus platziert > OMT Typ ESA-1212-X/1 > LNB SMW Q-PLL Typ R, LOF-Stabilität +/- 25 kHz
►►Eutelsat 16A at 16.0°E-Europe A beam : Analysis of the TP B3 / Analyse des TP B3
►Analysis of the spectrum,quantification of occupancy and signal monitoring for a minimum duration of 60 minutes
►Analyse des Spektrums,Quantifizierung der Belegung und Signalüberwachung für eine Mindestdauer von 60 Minuten
►Analýza spektra,quatifikácia obsadenia a signálny monitoring v minimálnej dĺžke 60 minút

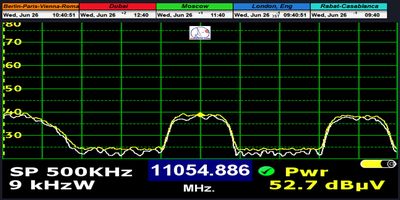

Within the frequency spectrum range of transponder number B3 from 11 053.370 MHz to 11 055.086 MHz_V, I performed a quantification
of its current occupancy along with continuous signal monitoring of each carrier for a minimum duration of 60 minutes up to 75 hours.

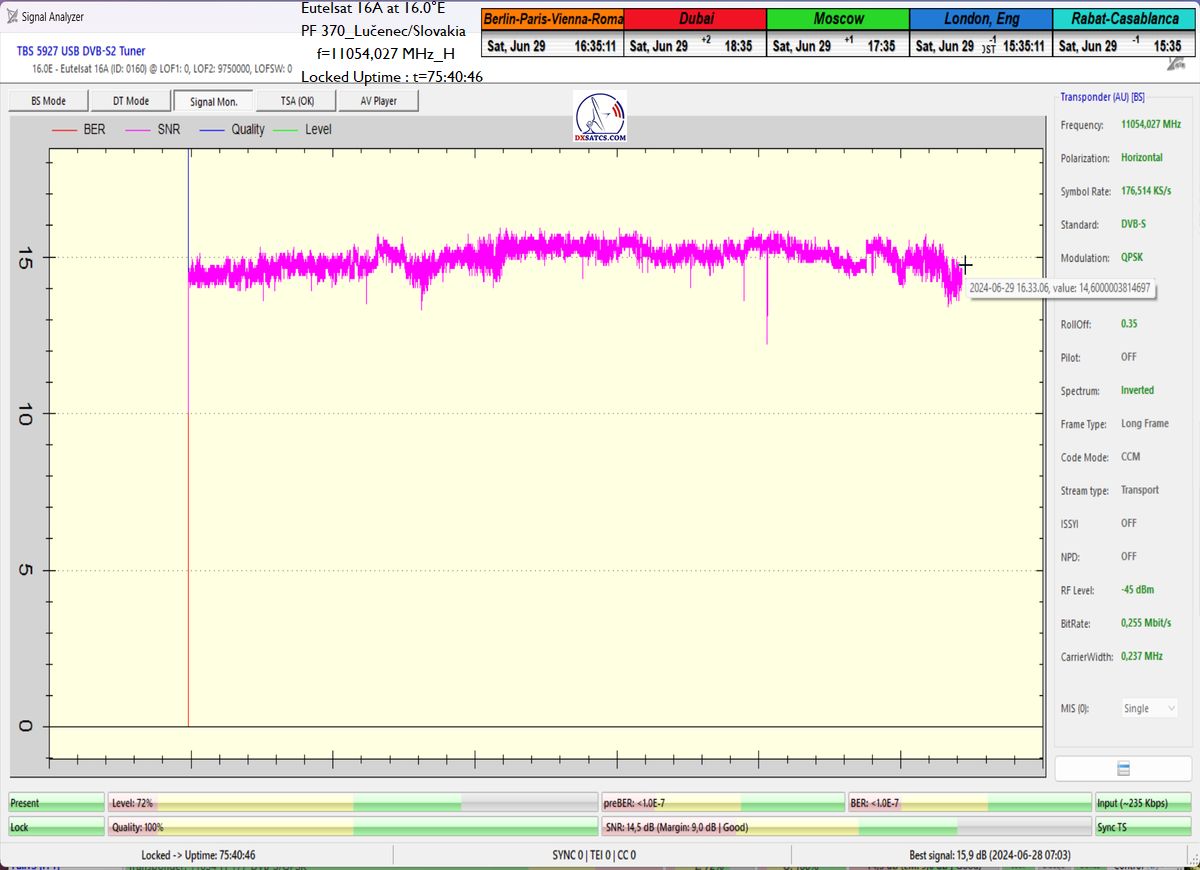

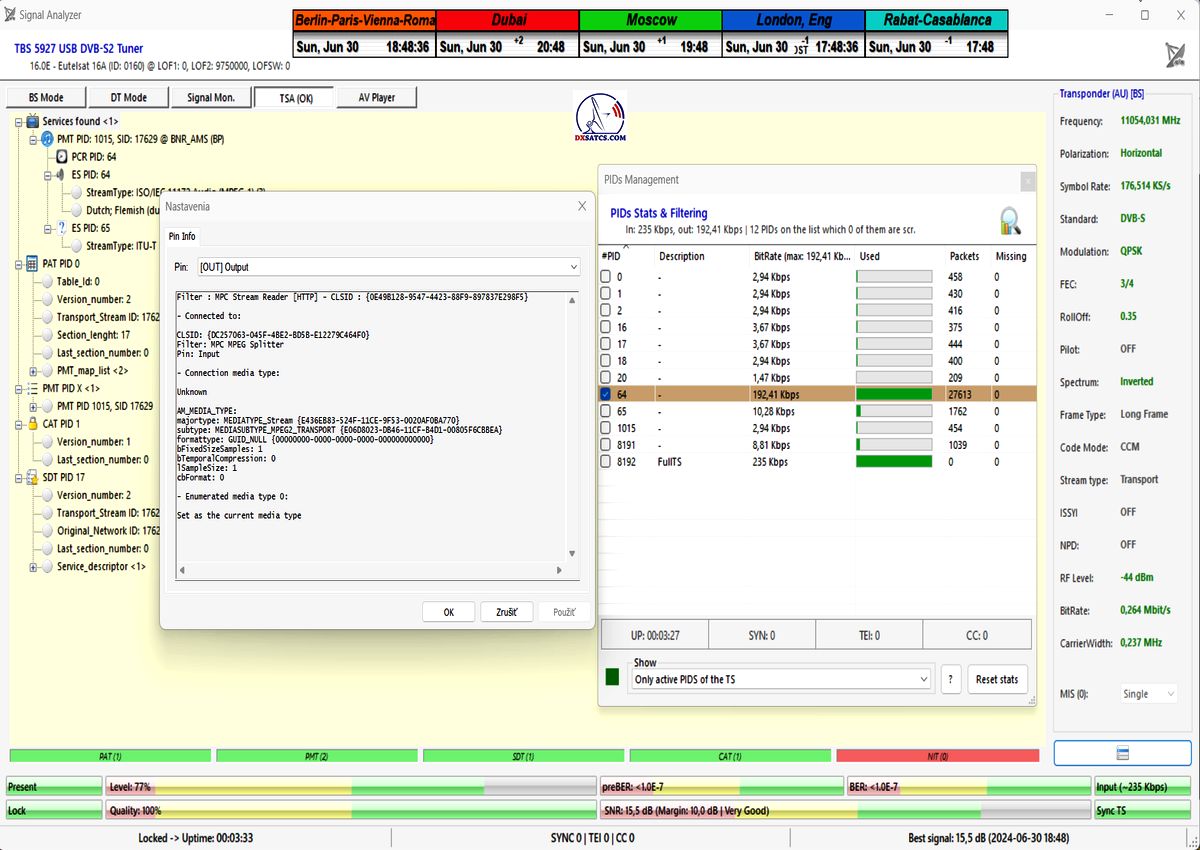

This includes a detailed analysis of today’s examined BNR Nieuwsradio with a symbol rate parameter of SR=176 ksym/s at f=11 054.170 MHz.
of its current occupancy along with continuous signal monitoring of each carrier for a minimum duration of 60 minutes up to 75 hours.
This includes a detailed analysis of today’s examined BNR Nieuwsradio with a symbol rate parameter of SR=176 ksym/s at f=11 054.170 MHz.
Im Frequenzspektrum des Transponders Nummer FU6 von 11 053.370 MHz bis 11 055.086 MHz_V, habe ich eine Quantifizierung seiner aktuellen
Belegung durchgeführt,zusammen mit einer kontinuierlichen Signalüberwachung jeder Trägerfrequenz für eine Mindestdauer von 60 Minuten
bis zu 75 Stunden.Dies umfasst eine detaillierte Analyse des heute untersuchten BNR Nieuwsradio mit einem Symbolratenparameter
bis zu 75 Stunden.Dies umfasst eine detaillierte Analyse des heute untersuchten BNR Nieuwsradio mit einem Symbolratenparameter
von SR=176 ksym/s bei f=11 054.170 MHz
V rozpätí frekvenčného spektra transpondéra číslo B3 od 11 053.370 MHz bis 11 055.086 MHz_V som vykonal kvantifikáciu jeho aktuálneho obsadenia
spolu s kontinuálnym signálnym monitoringom každej nosnej v minimálnej dĺžke 60 minút až 75 hodín v prípade dnes detailne analyzovaného
BNR Nieuwsrádia s parametrom symbolovej rýchlosti SR=176 ksym/s na f=11 054.170 MHz.
BNR Nieuwsrádia s parametrom symbolovej rýchlosti SR=176 ksym/s na f=11 054.170 MHz.

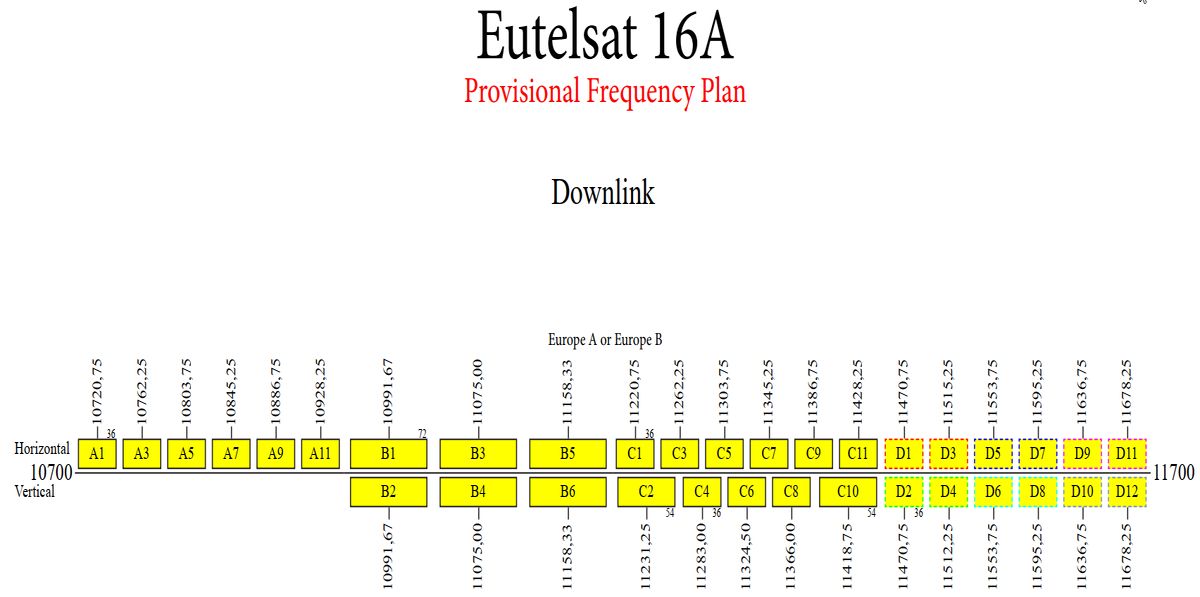

Provisional frequency plan configured for the orbital position 16.0° East
►Some values of Symbol Rates (SR) slightly differ from those officially published in satellite broadcast overviews, and some carrier transmissions
in the transponder band TP F1 are completely missing in the overviews.
Einige Werte der Symbolraten (SR) weichen geringfügig von den offiziell veröffentlichten Werten in den Satellitenüberblicken ab, und einige
Trägerübertragungen im Transponderband TP F1 fehlen in den Übersichten vollständig.
Trägerübertragungen im Transponderband TP F1 fehlen in den Übersichten vollständig.
Niektoré hodnoty Symbolových rýchlostí SR sa mierne odlišujú od tých oficiálne publikovaných v prehľadoch satelitného vysielania a niektoré nosné
prenosov v pásme transpondéra TP F1 v prehľadoch chýbajú
prenosov v pásme transpondéra TP F1 v prehľadoch chýbajú

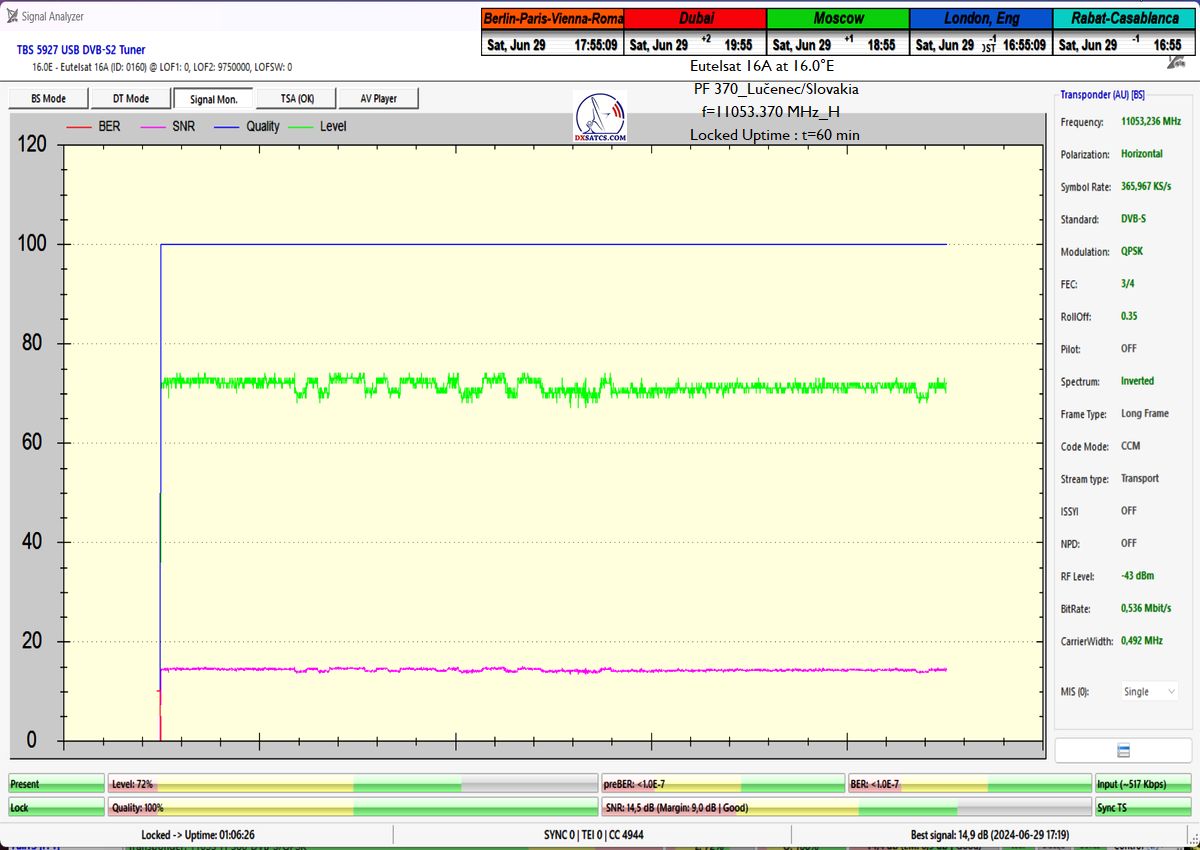

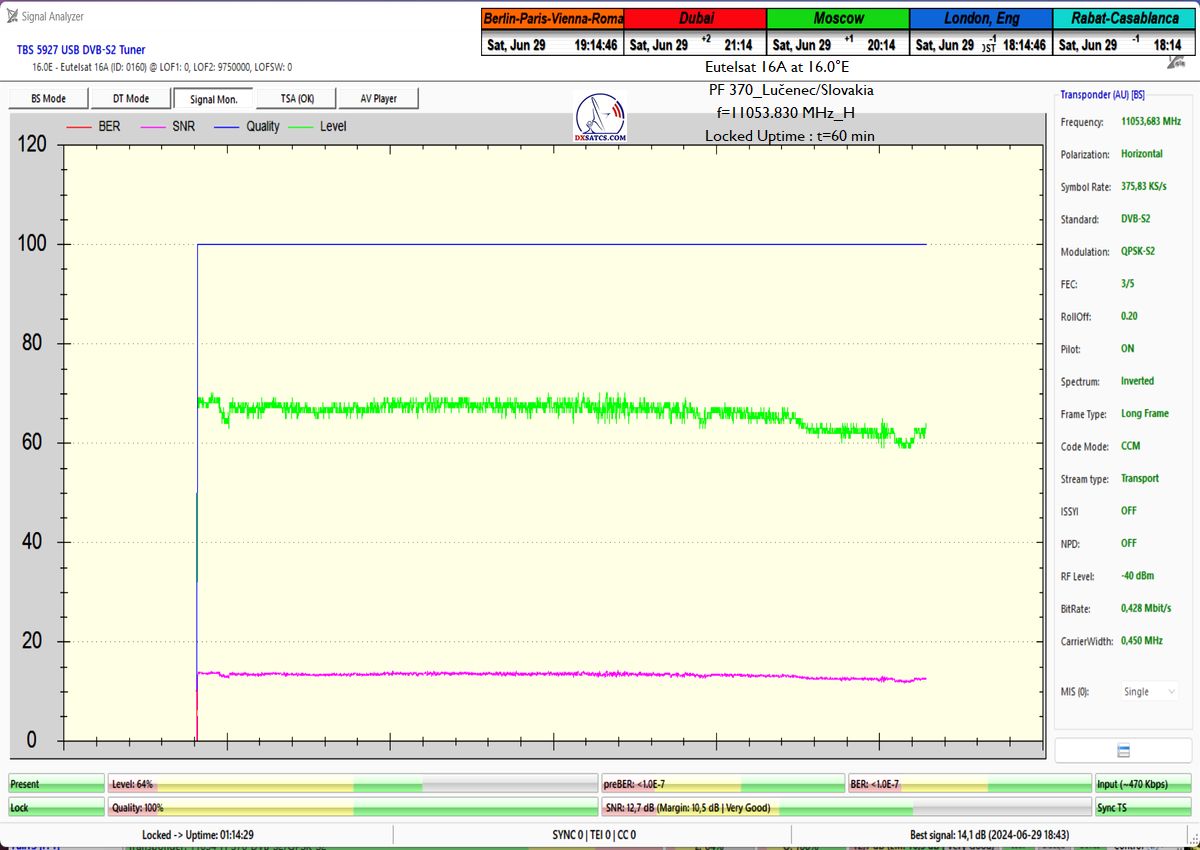

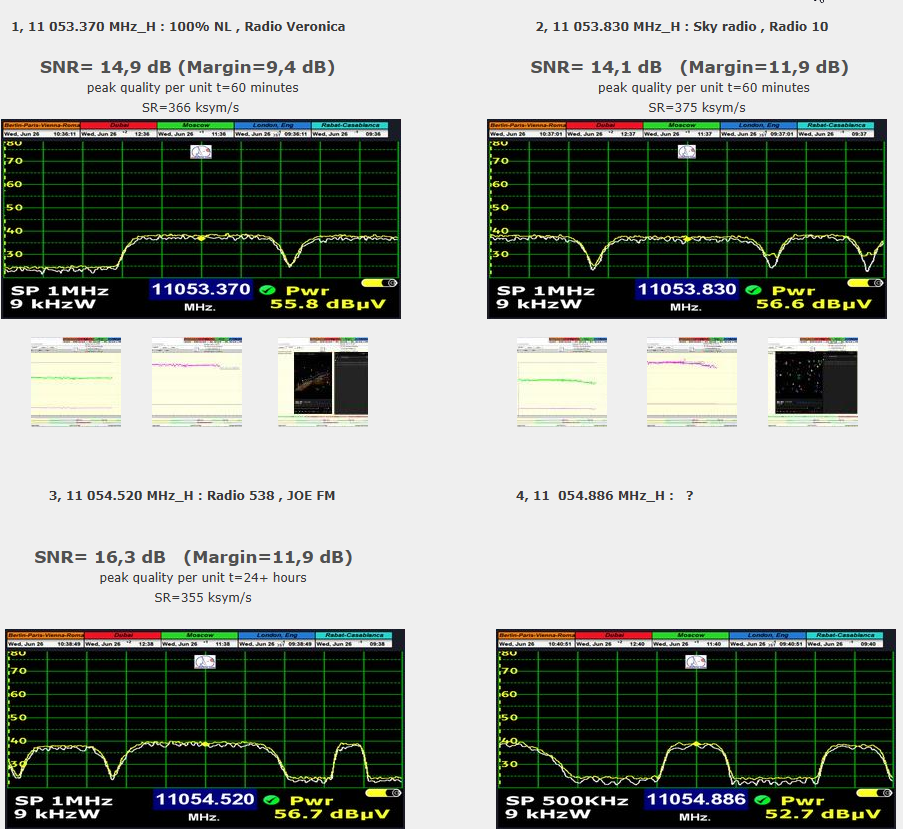

1, 11 053.370 MHz_H : 100% NL , Radio Veronica 2, 11 053.830 MHz_H : Sky radio , Radio 10
SNR= 14,9 dB (Margin=9,4 dB) SNR= 14,1 dB (Margin=11,9 dB)
peak quality per unit t=60 minutes peak quality per unit t=60 minutes
SR=366 ksym/s SR=375 ksym/s
SR=366 ksym/s SR=375 ksym/s
3, 11 054.520 MHz_H : Radio 538 , JOE FM 4, 11 054.886 MHz_H : ?
SNR= 16,3 dB (Margin=11,9 dB)
peak quality per unit t=24+ hours
SR=355 ksym/s
5, 11 055.086 MHz_H : ?
►►►Eutelsat 16A at 16.0°E-Europe A beam : Analysis of the TP F1 / Analyse des TP F1
►Analysis of the spectrum,quantification of occupancy and signal monitoring for a minimum duration of 60 minutes
►Analyse des Spektrums,Quantifizierung der Belegung und Signalüberwachung für eine Mindestdauer von 60 Minuten
►Analýza spektra,quatifikácia obsadenia a signálny monitoring v minimálnej dĺžke 60 minút
►Analýza spektra,quatifikácia obsadenia a signálny monitoring v minimálnej dĺžke 60 minút

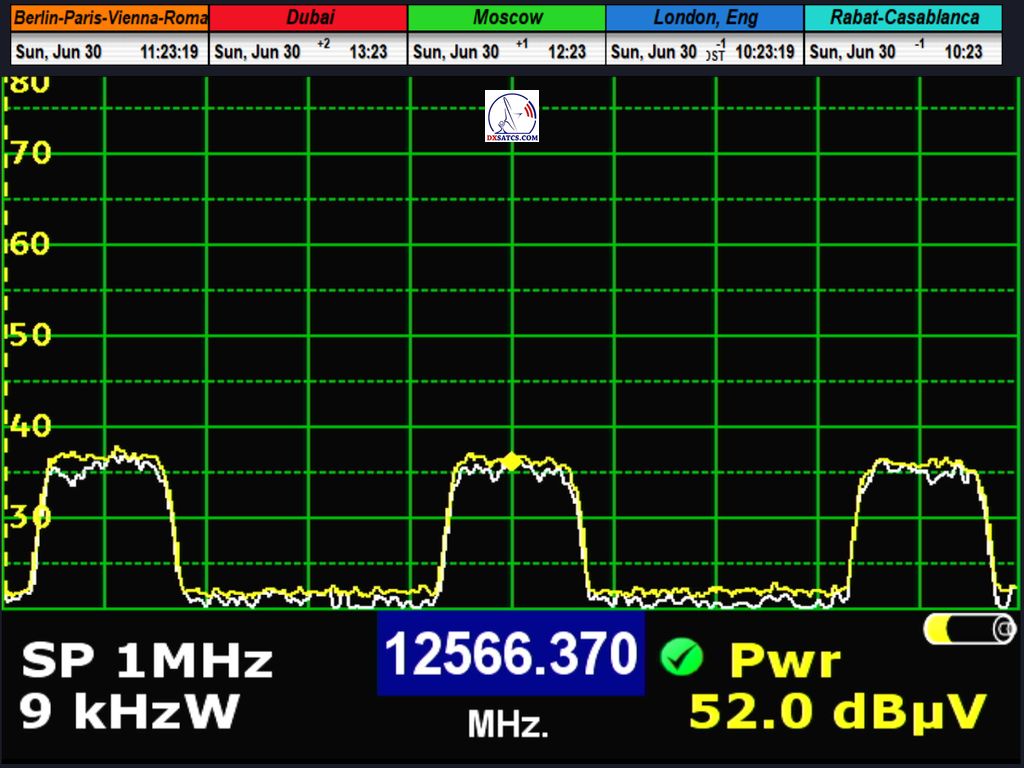

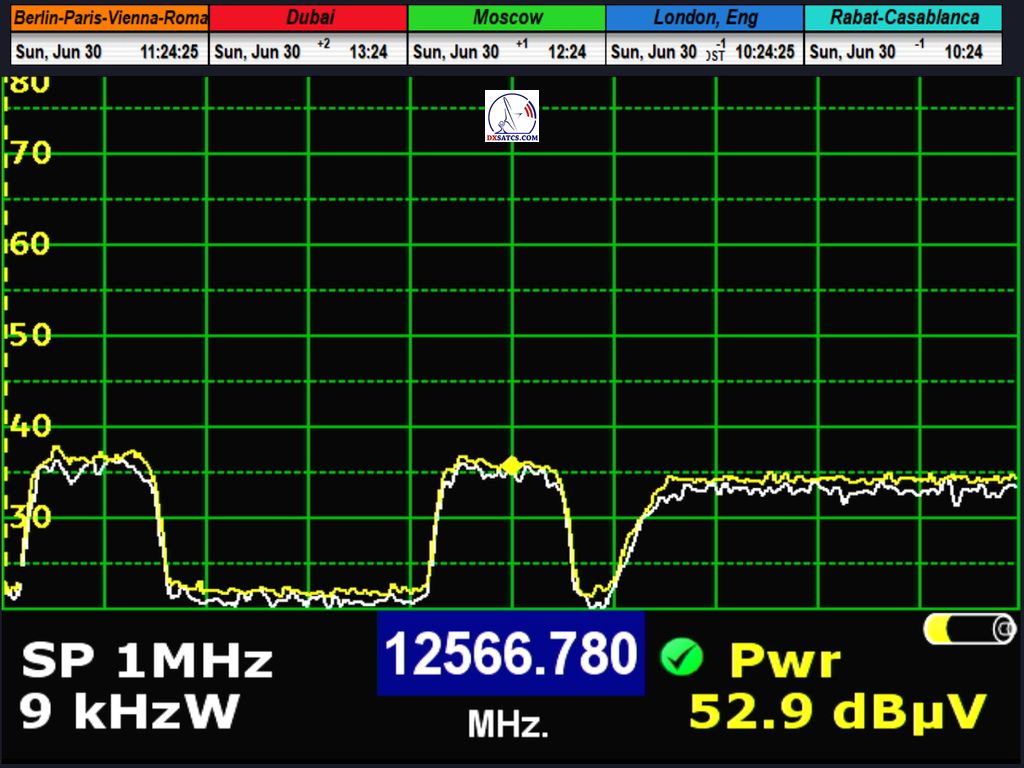

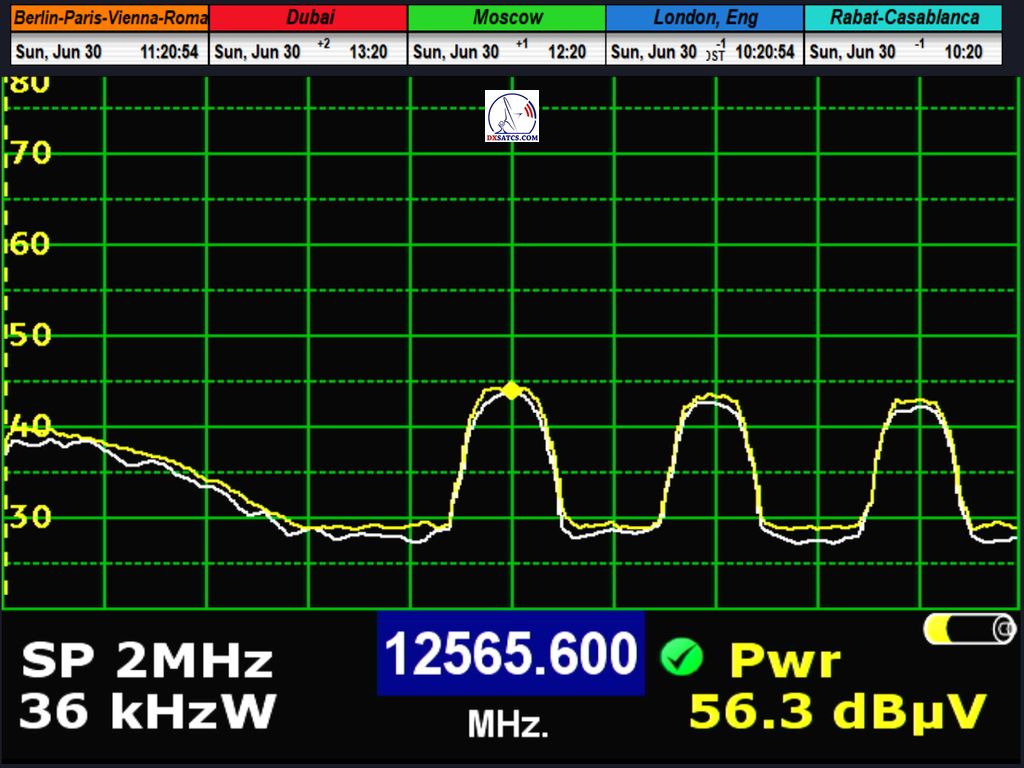

Within the frequency spectrum range of transponder F1 from 12,565.600 MHz to 12,568.120 MHz_V, I performed a quantification of its current occupancy
along with continuous signal monitoring of each carrier for a minimum duration of 60 minutes.
along with continuous signal monitoring of each carrier for a minimum duration of 60 minutes.
Im Frequenzspektrum des Transponders F1 von 12.565,600 MHz bis 12.568,120 MHz_V habe ich eine Quantifizierung seiner aktuellen Belegung sowie eine
kontinuierliche Signalüberwachung jeder Trägerfrequenz für eine Mindestdauer von 60 Minuten durchgeführt.
kontinuierliche Signalüberwachung jeder Trägerfrequenz für eine Mindestdauer von 60 Minuten durchgeführt.
V rozpätí frekvenčného spektra transpondéra číslo F1 od 12 565,600 MHz do 12 568,120 MHz_V som vykonal kvantifikáciu jeho aktuálneho obsadenia spolu
s kontinuálnym signálnym monitoringom každej nosnej v minimálnej dĺžke 60 minút.
s kontinuálnym signálnym monitoringom každej nosnej v minimálnej dĺžke 60 minút.
Provisional frequency plan configured for the orbital position 16.0° East
(source https://www.eutelsatamericas.com)
...........................................
...........................................

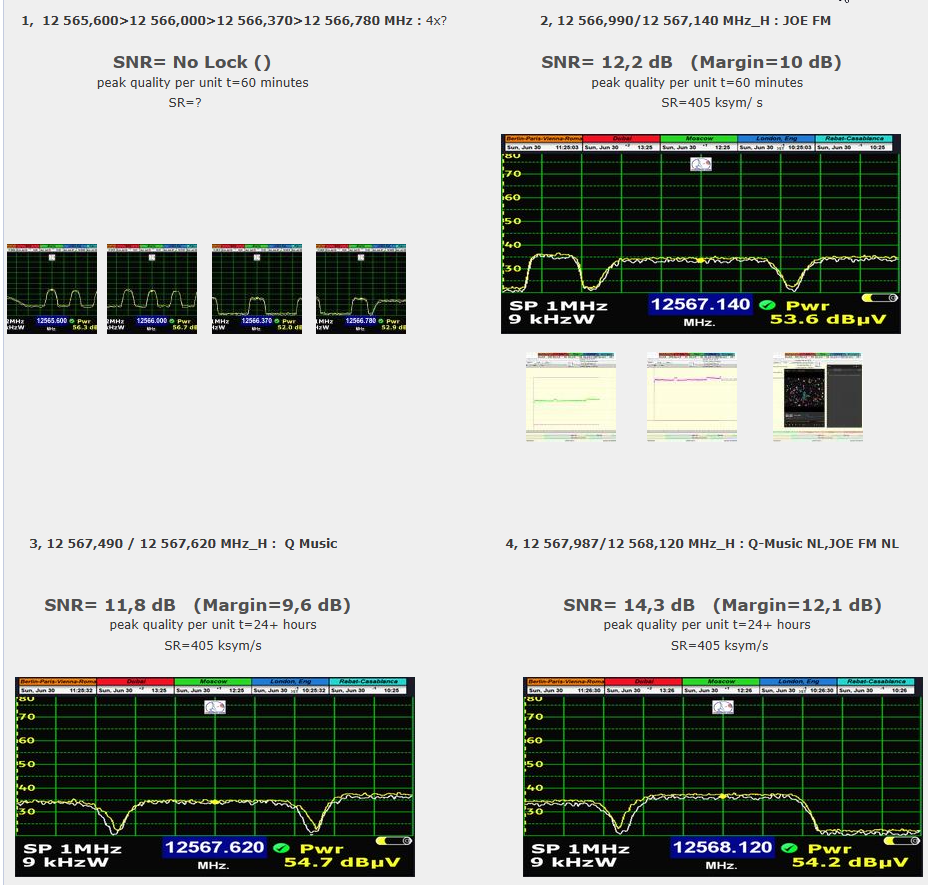

-Frequency_Polarization- TP _ Beam
|
--RADIO CHANNEL NAME -
|
-SYSTEM- | -SR- | -FEC- | -Proof- | Minimal C/N ratio values required to LOCK by ETSI |
| |
Occupation of a single TP number F1 | |||||

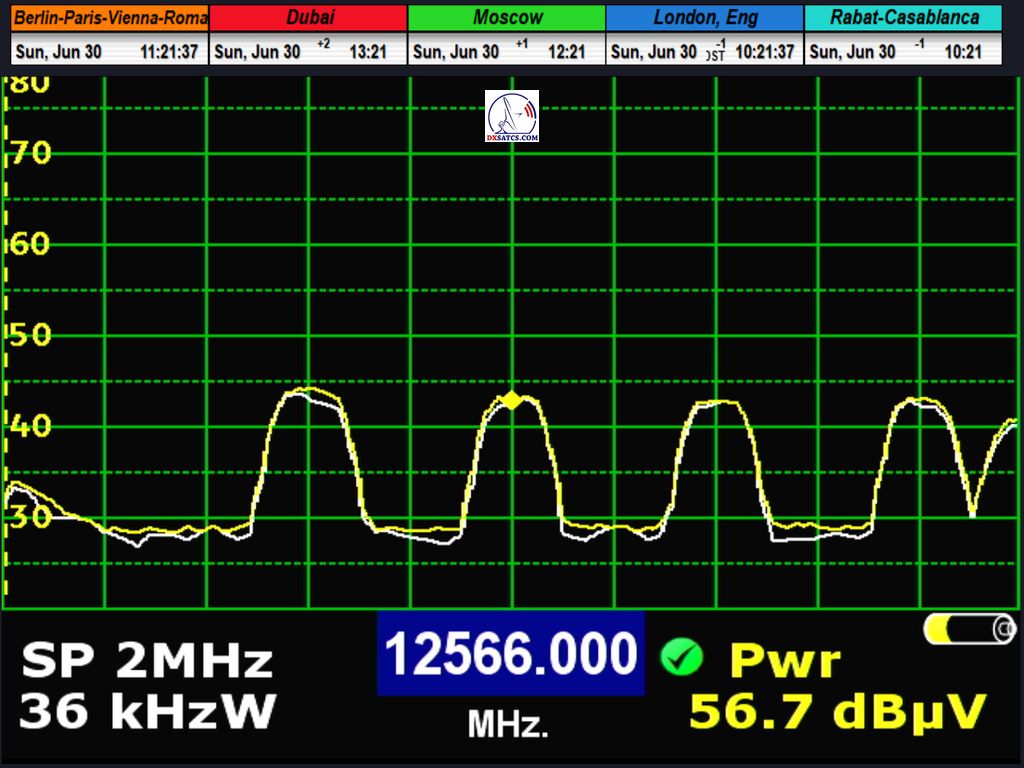

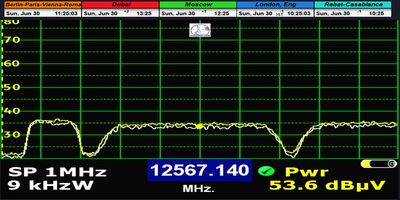

| 12 565,600 MHz -H- tp F1-Europe A |
? | ? | ? | ? | ||
| 11 566,000 MHz -H- tp F1-Europe A |
? |
? | ? | ? | ||
| 11 566,370 MHz -H- tp F1-Europe A |
? | ? | ? | ? | ||
| 12 566,780 MHz -H- tp F1-Europe A |
? |
? | ? | ? | ||
| 12 567,140 MHz -H- tp F1-Europe A |

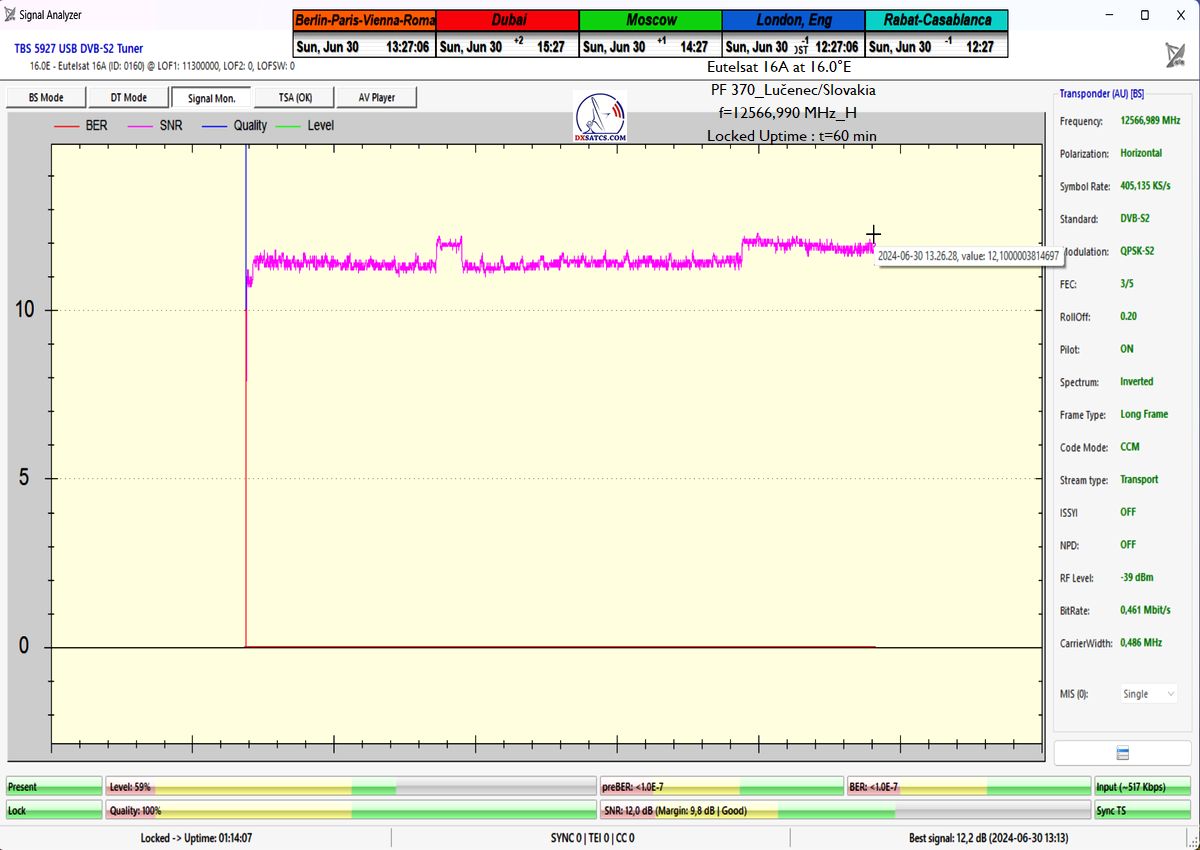

JOE FM / Apid:111 Dutch,Flemish | DVB-S2/QPSK | 405 | 3/5 | video | 2,2 dB |
| 12 567,620 MHz -H- tp F1-Europe A |
Q Music / Apid:101 Dutch,Flemish | DVB-S2/QPSK | 405 | 3/5 | video | 2,2 dB |
| 12 568,120 MHz -H- tp F1-Europe A |
Q-NL+JOE FM / Apid: 101_only this Q-Music A-pid is currently active | DVB-S2/QPSK | 405 | 3/5 | video | 2,2 dB |
►My initial statement from the beginning of the project still holds true: the HW/SW combination of TBS 5927 and EBSpro always demonstrates
undertuned frequencies for the carrier lock with a frequency offset typically ranging from minus 120 to 200+ kHz, depending on the selection of the oscillator
in the LNB. Even if you test two different oscillators in one PLL converter, in my case SMW Q-PLL-Type R, with LOF1=10,750 and LOF2=11,300, whose frequency
spectra overlap significantly (from 12,250 to 12,750 MHz), then the frequency offset for the lock frequency can be 20-50 kHz. Specifically, I tested this on the
radio carrier Q-Music NL AMS at f=12,567.994 MHz through LOF2 and 12,567.941 MHz through LOF1, resulting in an offset of exactly 53 kHz between
the two oscillators for the lock frequency. During each lock attempt, the mentioned frequency offset can slightly vary by a few kilohertz within
one oscillator and by tens of kilohertz when changing the oscillator or LOF. Incorrectly defining the tuning frequency is often the most common reason
why some of us fail to lock onto carriers with low symbol rates below 200 ksym/s.
für das Trägerschloss mit einem Frequenzversatz von typischerweise minus 120 bis 200+ kHz, abhängig von der Auswahl des Oszillators im LNB.
Selbst wenn Sie zwei verschiedene Oszillatoren in einem PLL-Konverter testen, in meinem Fall SMW Q-PLL-Typ R, mit LOF1=10,750 und LOF2=11,300,
deren Frequenzspektren sich erheblich überschneiden (von 12,250 bis 12,750 MHz), kann der Frequenzversatz für die Schlossfrequenz 20-50 kHz betragen.
Konkret habe ich dies auf dem Radio-Träger Q-Music NL AMS bei f=12,567.994 MHz über LOF2 und 12,567.941 MHz über LOF1 getestet, was zu einem Versatz von
genau 53 kHz zwischen den beiden Oszillatoren für die Schlossfrequenz führte. Bei jedem Sperrversuch kann sich der erwähnte Frequenzversatz innerhalb eines
Oszillators um einige Kilohertz und beim Wechsel des Oszillators oder LOF um einige zehn Kilohertz leicht ändern.Die falsche Definition der Einstellfrequenz
ist oft der häufigste Grund, warum es einigen von uns nicht gelingt, Träger mit niedrigen Symbolraten unter 200 ksym/s zu sperren.
undertuned frequencies for the carrier lock with a frequency offset typically ranging from minus 120 to 200+ kHz, depending on the selection of the oscillator
in the LNB. Even if you test two different oscillators in one PLL converter, in my case SMW Q-PLL-Type R, with LOF1=10,750 and LOF2=11,300, whose frequency
spectra overlap significantly (from 12,250 to 12,750 MHz), then the frequency offset for the lock frequency can be 20-50 kHz. Specifically, I tested this on the
radio carrier Q-Music NL AMS at f=12,567.994 MHz through LOF2 and 12,567.941 MHz through LOF1, resulting in an offset of exactly 53 kHz between
the two oscillators for the lock frequency. During each lock attempt, the mentioned frequency offset can slightly vary by a few kilohertz within
one oscillator and by tens of kilohertz when changing the oscillator or LOF. Incorrectly defining the tuning frequency is often the most common reason
why some of us fail to lock onto carriers with low symbol rates below 200 ksym/s.
►
Meine ursprüngliche Aussage vom Anfang des Projekts gilt weiterhin: Die HW/SW-Kombination von TBS 5927 und EBSpro zeigt immer unterstimmte Frequenzenfür das Trägerschloss mit einem Frequenzversatz von typischerweise minus 120 bis 200+ kHz, abhängig von der Auswahl des Oszillators im LNB.
Selbst wenn Sie zwei verschiedene Oszillatoren in einem PLL-Konverter testen, in meinem Fall SMW Q-PLL-Typ R, mit LOF1=10,750 und LOF2=11,300,
deren Frequenzspektren sich erheblich überschneiden (von 12,250 bis 12,750 MHz), kann der Frequenzversatz für die Schlossfrequenz 20-50 kHz betragen.
Konkret habe ich dies auf dem Radio-Träger Q-Music NL AMS bei f=12,567.994 MHz über LOF2 und 12,567.941 MHz über LOF1 getestet, was zu einem Versatz von
genau 53 kHz zwischen den beiden Oszillatoren für die Schlossfrequenz führte. Bei jedem Sperrversuch kann sich der erwähnte Frequenzversatz innerhalb eines
Oszillators um einige Kilohertz und beim Wechsel des Oszillators oder LOF um einige zehn Kilohertz leicht ändern.Die falsche Definition der Einstellfrequenz
ist oft der häufigste Grund, warum es einigen von uns nicht gelingt, Träger mit niedrigen Symbolraten unter 200 ksym/s zu sperren.
►Stále platí moje tvrdenie z úvodu projektu,že HW/SW kombinácia TBS 5927 a EBSpro demonštruje vždy podladené frekvencie pre zámok nosnej s frekvenčným
offsetom typicky od mínus 120 do 200+ kHz v závislosti od výberu oscilátora v LNB.Aj za predpokladu že v jednom konvertore PLL,v mojom prípade SMW Q-PLL-Type R,
vyskúšate dva rôzne oscilátory_LOF1=10 750/LOF2=11 300,ktorých frekvenčné spektrá sa z veľkej časti prekrývajú (od 12 250 do 12 750 MHz),potom frekvenčný
offset pre frekvenciu zámku môže predstavovať aj 20-50 kHz.Konkrétne som to testoval na rádio nosnej Q-Music NL AMS na f=12 567,994 MHz cez LOF2 a 12 567,941 MHz
cez LOF1,čiže offset medzi dvoma oscilátormi pre frekvenciu zámku predstavoval presne 53 kHz.Pri každom pokuse o zámok sa môže spomínaný frekvenčný offset mierne
meniť rádovo o jednotky kilohertzov v rámci jedného oscilátora a rádovo o desiatky kilohertzov pri zmene oscilátora,alebo LOF.Práve nesprávne zadefinovanie
frkvencie ladenia, býva tou najčastejšou príčinou prečo sa niektorým z nás nedarí zamknúť niektoré nosné s nízkou Symbolovou rýhlosťou pod 200 ksym/s.
offsetom typicky od mínus 120 do 200+ kHz v závislosti od výberu oscilátora v LNB.Aj za predpokladu že v jednom konvertore PLL,v mojom prípade SMW Q-PLL-Type R,
vyskúšate dva rôzne oscilátory_LOF1=10 750/LOF2=11 300,ktorých frekvenčné spektrá sa z veľkej časti prekrývajú (od 12 250 do 12 750 MHz),potom frekvenčný
offset pre frekvenciu zámku môže predstavovať aj 20-50 kHz.Konkrétne som to testoval na rádio nosnej Q-Music NL AMS na f=12 567,994 MHz cez LOF2 a 12 567,941 MHz
cez LOF1,čiže offset medzi dvoma oscilátormi pre frekvenciu zámku predstavoval presne 53 kHz.Pri každom pokuse o zámok sa môže spomínaný frekvenčný offset mierne
meniť rádovo o jednotky kilohertzov v rámci jedného oscilátora a rádovo o desiatky kilohertzov pri zmene oscilátora,alebo LOF.Práve nesprávne zadefinovanie
frkvencie ladenia, býva tou najčastejšou príčinou prečo sa niektorým z nás nedarí zamknúť niektoré nosné s nízkou Symbolovou rýhlosťou pod 200 ksym/s.

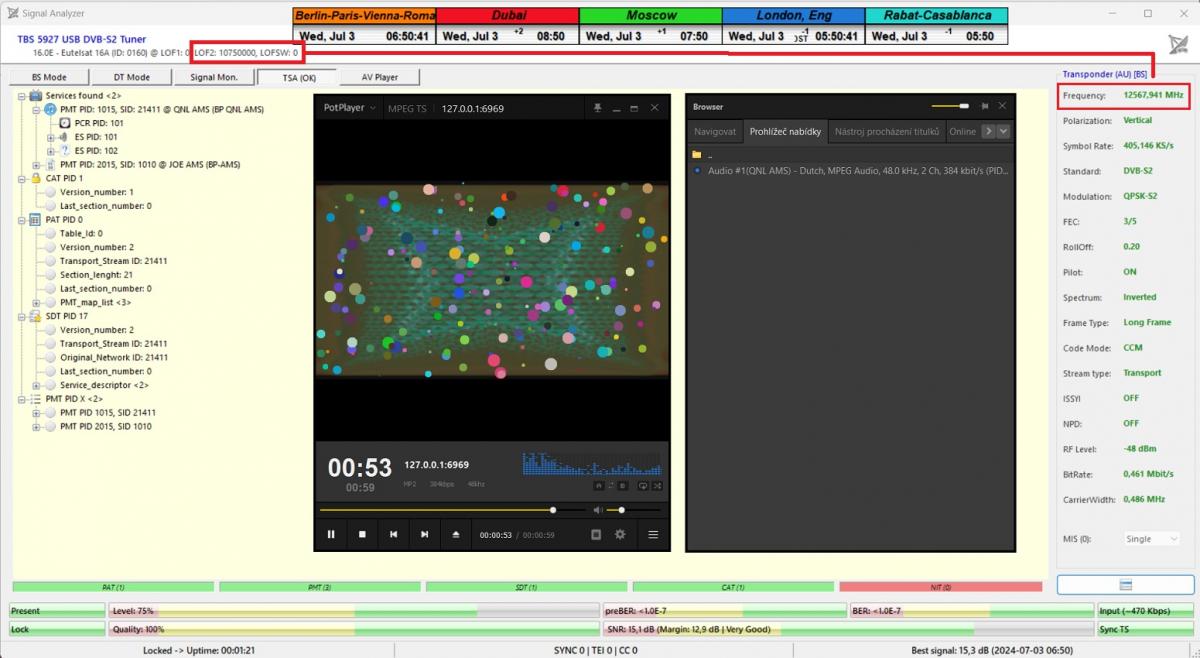

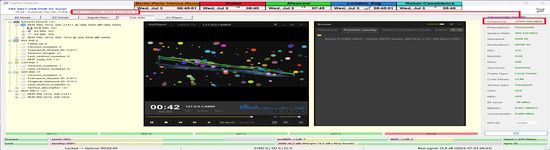

LOF1=10 750 MHz > LOCK frequency=12 567,941 MHz > +53 kHz > LOF2=11 300 > LOCK frequency = 12 567,994 MHz
today's test_Q-Music NL AMS : 3.7.2024_6:45+ CET

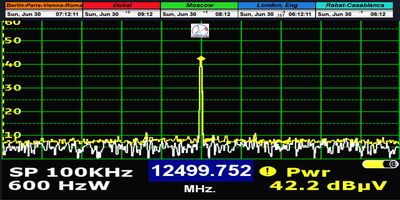

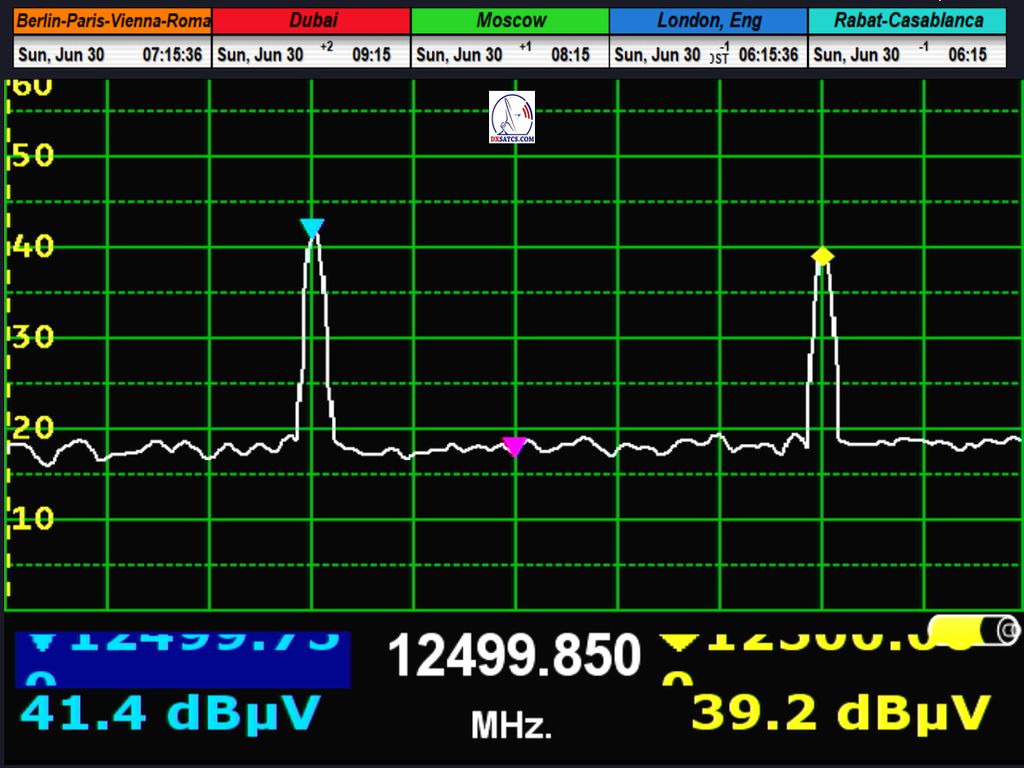

►In my previous sentences, you will find the answer to the question of why I subsequently list two frequencies. The first is for the lock, and the second is the real one
identified from the frequency spectrum by a analy with an ultra-detailed spectrum span of only SPAN=100 kHz. This parameter is impossible to achieve for
most spectrum analyzers on the market, and carriers with a bandwidth less than CW<100 kHz remain hidden behind the curtain or invisible. My admiration goes to the
two creators of SW analyzers who, despite being only passive and not "LIVE" forms of spectrum analysis, manage to successfully quantify the frequency spectrum even
with carriers with an even narrower bandwidth than CW=100 kHz.
In meinen vorhergehenden Sätzen finden Sie die Antwort auf die Frage, warum ich nachfolgend zwei Frequenzen angebe. Die erste ist für die Verriegelung und die zweite
ist die reale Frequenz, die vom Frequenzspektrum durch einen Televes-Analysator mit einem ultra-detaillierten Spektrumspan von nur SPAN=100 kHz identifiziert wurde.
Dieses Parameter ist für die meisten Spektrumanalysatoren auf dem Markt unmöglich zu erreichen, und Träger mit einer Bandbreite von weniger als CW<100 kHz bleiben
hinter dem Vorhang verborgen oder unsichtbar. Meine Bewunderung gilt den beiden Erstellern von SW-Analysatoren, die trotz der nur passiven und nicht "LIVE" Form der
Spektrumanalyse das Frequenzspektrum auch mit Trägern mit einer noch schmaleren Bandbreite als CW=100 kHz erfolgreich quantifizieren können.
ist die reale Frequenz, die vom Frequenzspektrum durch einen Televes-Analysator mit einem ultra-detaillierten Spektrumspan von nur SPAN=100 kHz identifiziert wurde.
Dieses Parameter ist für die meisten Spektrumanalysatoren auf dem Markt unmöglich zu erreichen, und Träger mit einer Bandbreite von weniger als CW<100 kHz bleiben
hinter dem Vorhang verborgen oder unsichtbar. Meine Bewunderung gilt den beiden Erstellern von SW-Analysatoren, die trotz der nur passiven und nicht "LIVE" Form der
Spektrumanalyse das Frequenzspektrum auch mit Trägern mit einer noch schmaleren Bandbreite als CW=100 kHz erfolgreich quantifizieren können.
V mojich predchádzajúcich vetách nájdete odpoveď na otázku prečo nasledovne uvádzam dve frekvencie.Prvá je pre zámok a druhá je tá reálna z frekvenčného spektra
identifikovaná analyzátorom Televes s ultra detailným rozpätím spektra len SPAN=100 kHz.Tento parameter je pre väčšinu analyzátorov frekvenčného spektra na trhu
nemožné dosiahnúť a nosné so šírkou pásma menšou ako CW<100 kHz ostávajú skryté za oponou,alebo neviditelné.Môj obdiv patrí dvom tvorcom SW analyzátorov,
ktoré aj napriek len pasívnej nie "LIVE" forme analýzy spektra,dokážu presne kvantifikovať frekvenčné spektrum aj s nosnými s ešte užšou šírkou pásma ako CW=100 kHz.
identifikovaná analyzátorom Televes s ultra detailným rozpätím spektra len SPAN=100 kHz.Tento parameter je pre väčšinu analyzátorov frekvenčného spektra na trhu
nemožné dosiahnúť a nosné so šírkou pásma menšou ako CW<100 kHz ostávajú skryté za oponou,alebo neviditelné.Môj obdiv patrí dvom tvorcom SW analyzátorov,
ktoré aj napriek len pasívnej nie "LIVE" forme analýzy spektra,dokážu presne kvantifikovať frekvenčné spektrum aj s nosnými s ešte užšou šírkou pásma ako CW=100 kHz.
1, 12 565,600>12 566,000>12 566,370>12 566,780 MHz : 4x? 2, 12 566,990/12 567,140 MHz_H : JOE FM
SNR= No Lock () SNR= 12,2 dB (Margin=10 dB)
peak quality per unit t=60 minutes peak quality per unit t=60 minutes
SR=? SR=405 ksym/ s
SR=? SR=405 ksym/ s
SNR= 11,8 dB (Margin=9,6 dB) SNR= 14,3 dB (Margin=12,1 dB)
peak quality per unit t=24+ hours peak quality per unit t=24+ hours
SR=405 ksym/s SR=405 ksym/s

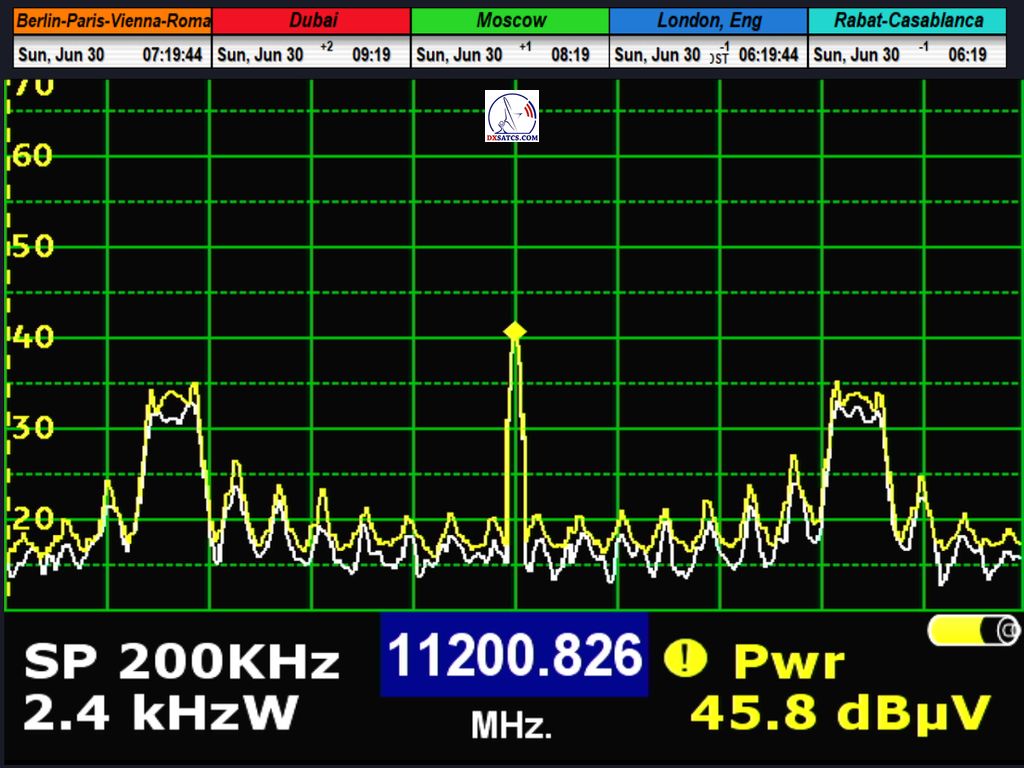

►►Eutelsat 16A at 16.0°E-Europe A beam-spectrum analysis : 11 054.170 MHz BNR Nieuwsradio
Carrier width/Trägerbreite : 237 kHz
►►►Eutelsat 16A at 16.0°E-Europe A beam : 2x Beacon frequency + TT&C_ Telemetry Tracking and comand
12 499,752 MHz 12 500,0005 MHz
TTC
►►Eutelsat 16A at 16.0°E-Europe A beam-11 054,170 MHz-BNR Nieuwsradio : Duration of the rising edge
►The rise time for locking the carrier with parameter SR=176 ksym/s : Locking of the carrier frequency will practically occur instantly,
typically within 2 to 4 seconds
►Die Anstiegszeit zum Sperren des Trägers mit dem Parameter SR=176 ksym/s : Die Sperrung der Trägerfrequenz erfolgt praktisch sofort,
typischerweise innerhalb von 2 bis 4 Sekunden
►Trvanie nábežnej hrany pre zamknutie nosnej s parametrom SR=176 ksym/s : Zamknutie nosnej frekvencie sa uskutoční prakticky okamžite,
typicky od dvoch do štyroch sekúnd
The quality upon locking the carrier oscillated around SNR=15 dB
Die Qualität beim Sperren des Trägers schwankte um SNR= 15 dB
30.6.2024_Test
Stable locking of the carrier frequency and subsequent reading of the transport stream typically occur within 2 to 4 seconds at most+proof
Die stabile Sperrung der Trägerfrequenz und das anschließende Lesen des Transportstroms erfolgen in der Regel innerhalb von höchstens 2 bis 4
Sekunden+Beweis
Sekunden+Beweis
►►Eutelsat 16A at 16.0°E-Europe A beam-11 054,170 MHz-BNR Nieuwsradio: Statistics of PIDs in the TS and Stream reader
11 054,170 MHz : BNR Nieuwsradio
Statistics of PIDs in the Transport stream and Stream reader
Statistik der PID im Transportstrom und Stream-Leser
PIDs štatistika v transportom streame a čítačka dátového toku
►►►Eutelsat 16A at 16.0°E-Europe A beam-11 054,170 MHz-BNR Nieuwsradio : Continuous signal monitoring
>Monitored frequency f=11 054,170 MHz_V_SR=176 ksym/s_BNR Nieuwsradio<
Total unit of quantity of visualized evidence in signal monitoring : 75 hours
Gesamteinheit der Menge an visualisierten Beweisen beim Signalmonitoring : 75 Std.
Celková jednotka kvantity vizualizovaného dokazovania v signálnom monitoringu : 75 hodín
26-29.6.2024
———————
75h
►Klasifikácia dosiahnutých výsledkov na f=11 054,170 MHz: Dokazovanie v jednotke monitoringu t=75 hodín týmto nespochybniteľne verifikuje stabilitu
príjmu na 100% pre rádio prenos s SR=176 ksym/s,čo je v priamom vzťahu so stabilne vysokou intenzitou výkonu okolo EIRP=49 dBW v stredoeurópskej zóne
príjmu z vyžarovacieho diagramu EUROPE A na výstupe zo symetrického reflektora s D=370 cm s typickou výškou rezervy v kvalite príjmu okolo 9-10+ dB počas dňa.
príjmu na 100% pre rádio prenos s SR=176 ksym/s,čo je v priamom vzťahu so stabilne vysokou intenzitou výkonu okolo EIRP=49 dBW v stredoeurópskej zóne
príjmu z vyžarovacieho diagramu EUROPE A na výstupe zo symetrického reflektora s D=370 cm s typickou výškou rezervy v kvalite príjmu okolo 9-10+ dB počas dňa.
►Eng_Classification of achieved results at f=11 054,170 MHz: Proof in the monitoring unit for t=75 hours thus undeniably verifies the reception stability
at 100% for radio transmission with SR=176 ksym/s, which is directly related to the consistently high power intensity around EIRP=49 dBW in the Central European
reception zone from the EUROPE A radiation pattern on the output of a symmetrical reflector with D=370 cm, with a typical quality margin of around 9-10+ dB throughout
the day.
►Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11 054,170 MHz: Der Nachweis in der Überwachungseinheit für t=75 Stunden verifiziert somit
zweifellos die Empfangsstabilität zu 100% für den Radioübertrag mit SR=176 ksym/s, was in direktem Zusammenhang mit der konstant hohen Leistungsintensität von etwa
EIRP=49 dBW in der mitteleuropäischen Empfangszone vom EUROPE A-Strahlungsdiagramm am Ausgang eines symmetrischen Reflektors mit D=370 cm steht,
mit einer typischen Qualitätsmarge von etwa 9-10+ dB während des Tages.
PROVING > Eutelsat 16A at 16.0°E
Nepretržitý monitoring signálnych parametrov v dĺžke 1x75+ hodín
Continuous monitoring of signal parameters for a period of 1x75+ hours
►Deň záznamu monitoringu : od 26.6.2024 do 29.6.2024
►Eutelsat 8 West B na 8,0°W : Vyžarovací diagram "Európa A"
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovací diagram pochádza zo zdroja : https://www.eutelsatamericas.com
►►Wetterverhältnisse / Weather conditions / Poveternostné podmienky :
During the signal monitoring, the weather at the reception site was predominantly clear to partly cloudy,
with no significant precipitation or only minimal showers with practically immeasurably low rainfall.
with no significant precipitation or only minimal showers with practically immeasurably low rainfall.
Während des Signalmonitorings war das Wetter am Empfangsort überwiegend klar bis leicht bewölkt,
ohne signifikante Niederschläge oder nur minimale Schauer mit praktisch nicht messbar geringem Niederschlag.
ohne signifikante Niederschläge oder nur minimale Schauer mit praktisch nicht messbar geringem Niederschlag.
Počas výkonu signálneho monitoringu prevládalo v mieste príjmu jasné až polojané počasie a nevyskytli sa žiadne
alebo len minimálne prehánky s prakticky nemeratelne nízkym úhrnom zrážok
alebo len minimálne prehánky s prakticky nemeratelne nízkym úhrnom zrážok
►Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní
Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com
je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov
z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť.
Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním
na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu
družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov
postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné
až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje
nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových
lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme
nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz
je vo svojej podstate zbytočné a klamlivé.
Eng:
The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com
is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020,
it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient
duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with
expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite
reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific
antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless,
Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure,
which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency
spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because
the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially
pointless and deceptive.
DE :
Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen
auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können.
Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher
Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid
definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre
atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall
oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen
folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können,
handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren,
das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden
können.Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität
in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ...
nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.
TBS 5927+EBSpro >>> SNR peak=15,9 dB
celkový čas signálneho monitoringu : 75 hodín
od 26.6.2024 do 29.6.2024
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 75 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 75 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+25 hodín _ Priebežný stav v signálnom monitoringu dňa 27.6.2024 a online video ukážka z vysielania BNR Nieuwsradio _ TSA OK
-okamžitá kvalita okolo SNR=15 dB -
►51+ hodín_Priebežný stav v signálnom monitoringu dňa 28.6.2024 a online video ukážka z vysielania BNR Nieuwsradio _ TSA OK
-okamžitá kvalita okolo SNR=15,3 dB -
►75+ hodín_ Priebežný stav v signálnom monitoringu dňa 29.6.2024 a online video ukážka z vysielania BNR Nieuwsradio _ TSA OK
-okamžitá kvalita okolo SNR=14,3 dB -
►►Eutelsat 16A at 16.0°E-Low Symbol Rate SR-copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic
