24.5.2023-NOVÁ RUBRIKA-DVB-S2/MIS-DOKAZOVANIE v porovnávacej báze A/W 2022+S/S 2023 :Autor Roman Dávid dnes odpovie na otázku "Čo je to referenčná kvalita pre štandard MULTISTREAM na f=12 111 V v zónach príjmu "OUT OF FOOTPRINT" družice EUT 9B ?
Centre for satellite reception of Multistream technology
Measuring and decoding DVB-S2 multistreams
Eutelsat 9B at 9.0°E_Italy (Ku)
Proving the existence of two modes in the power intensity in the "Out of footprint" zone
A/W & S/S : Proving based on 1x72 hours of signal monitoring
Eutelsat 9B at 9.0°E - PF Prodelin 450 cm : 12 111 MHz > 12 466 MHz_V
by Roman Dávid_founder of Think-Tank
Eutelsat 9B : Proving the existence of two modes in the power intensity in the "Out of footprint" zone
Dokazovanie autorových tvrdení o existencii a výskyte dvoch modusov výkonu,konkrétne Jar/Leto a Jeseň/Zima vo vyžarovacom diagrame Italy-Ku
v zóne príjmu "Mimo stopy" družice Eutelsat 9B na severnej pologuli,ktoré nijako nesúvisia so zmenou vysielacieho výkonu na strane uplinku.
v zóne príjmu "Mimo stopy" družice Eutelsat 9B na severnej pologuli,ktoré nijako nesúvisia so zmenou vysielacieho výkonu na strane uplinku.
►Úvod : PRVÁ FÁZA : Vo vôbec prvej verifikovanej porovnávacej báze na svete (Benchmark) pre zóny satelitného príjmu "Out of footprint"
technologického štandardu DVB-S2/Multistream satelitu Eutelsat 9B som dokazoval klasifikovanie dosiahnutej formy satelitného príjmu
do kategorizácie DTH,alebo dokázateľne stabilný príjem na 99,9-100% v minimálnej dĺžke monitorovaného úseku 1x72 hodín na výstupe
zo symetrických reflektorov s D=450 alebo 370 cm.Na dvoch priemeroch som tým dokázal že intenzita vyžiareného výkonu je relatívne
vysoká_od 35 do 38 dBW,dokázateľne stabilná a nedochádza k prudkým výkyvom.Tento stav mi umožňuje vysloviť tvrdenie že na základe
priebehov v signálnych monitoringoch táto forma príjmu nemá nič spoločné,alebo nenesie žiadne znaky s formou sat.príjmu odvodenou
od náhody čiže "Sat Dx",alebo synonymom povedané,porovnávacou bázou som vylúčil činiteľ náhody odvodený od prítomnosti
mimoriadnych špičiek v intenzite výkonu EIRP,poprípade slovníkom svetoznámeho matematika a meteorológa Edwarda Lorenza* povedané,
VYLÚČIL som tým priebeh príčinných súvislostí spojených so vznikom sporadických (poveternostných a iných) javov v rôznych
vrstvách atmosféry ... (exosféra,termosféra,mezosféra,stratosféra,troposféra),čiže LEN ZDANLIVO nesúvisiacich dejov, ktoré sú
v konečnom dôsledku príčinou dosiahnutia formy plne stabilného príjmu DTH z vyžarovacieho diagramu "Italy-Ku" družice Eutelsat 9B.
Nespochybniteľne som tým potvrdil vedeckú podstatu mojej výskumnej práce ako hlavnú príčinu dosiahnutia daného stabilného
príjmu,odvodenú od dokazovania a vylúčil som tým náhodu ako takú.
DRUHÁ FÁZA : Zaťiaľ čo v prvej fáza mojich výskumov som dokázal dosiahnutie stabilnej formy príjmu,v tej druhej sa budem sústrediť
na dokazovanie pravdivosti môjho tvrdenia o existencii dvoch mnou pomenovaných "Modusov výkonu" v zóne príjmu "Mimo stopy"
družice Eutelsat 9B a to konkrétne A/W-Jeseň/Zima a S/S-Jar/Leto,keď zlomovým obdobím prechodu medzi dvoma modusmi
je obdobie jesennej a jarnej rovnodennosti,čo mi povrdila moja intenzívna výskumná práca za obdobie posledných trinástich mesiacov.
Kedže z podstaty analytickej činnosti platí že môžem porovnávať len priebehy monitoringov,ktoré vznikly na identických komponentoch signálneho
reťazca (vo význame jablká s jablkami a nie jablká s hruškami) pretože tým chcem vylúčiť z rovnice výslednej kvality interný faktor
na strane príjmu ako príčinu rastu kvality a poukázať tak na externý faktor súvisiaci s rastom v intenzite výkonu od 1 do 3 dBW
v prospech Modusu výkonu S/S-Jar/Leto v závislosti od výberu transpondéra a času.
Čiže polopate povedané : všetky komponenty systémového riešenia v ohnisku PF 450 cm,menovite vlnovody+LNB s LOF so SKEW korekciou spolu
s mojou technológiou "Synchrónnych nanokorekcii" alebo tiež INTERNÉ činitele ostávajú NEMENNÉ a v tejto druhej fáze výskumov a monitoringu
signálnych parametrov som si dal za úlohu dokázať v rovnakej kvantite 1x72 hodín že v Moduse výkonu S/S sa zmenil jedine EXTERNÝ faktor
intenzity výkonu EIRP,ktorý mi v moduse S/S umožňuje dosahovať nezanedbatelne vyššie nielen denné špičky kvality ale aj
priemernú/hodinovú výšku kvality počas celého dňa.Priemerný rast sa pohybuje od 0,5 až 1,5 dB z jednotky meraní SNR a od 0,5 do 1 dB
v prípade jednotky MER.
na dokazovanie pravdivosti môjho tvrdenia o existencii dvoch mnou pomenovaných "Modusov výkonu" v zóne príjmu "Mimo stopy"
družice Eutelsat 9B a to konkrétne A/W-Jeseň/Zima a S/S-Jar/Leto,keď zlomovým obdobím prechodu medzi dvoma modusmi
je obdobie jesennej a jarnej rovnodennosti,čo mi povrdila moja intenzívna výskumná práca za obdobie posledných trinástich mesiacov.
Kedže z podstaty analytickej činnosti platí že môžem porovnávať len priebehy monitoringov,ktoré vznikly na identických komponentoch signálneho
reťazca (vo význame jablká s jablkami a nie jablká s hruškami) pretože tým chcem vylúčiť z rovnice výslednej kvality interný faktor
na strane príjmu ako príčinu rastu kvality a poukázať tak na externý faktor súvisiaci s rastom v intenzite výkonu od 1 do 3 dBW
v prospech Modusu výkonu S/S-Jar/Leto v závislosti od výberu transpondéra a času.
Čiže polopate povedané : všetky komponenty systémového riešenia v ohnisku PF 450 cm,menovite vlnovody+LNB s LOF so SKEW korekciou spolu
s mojou technológiou "Synchrónnych nanokorekcii" alebo tiež INTERNÉ činitele ostávajú NEMENNÉ a v tejto druhej fáze výskumov a monitoringu
signálnych parametrov som si dal za úlohu dokázať v rovnakej kvantite 1x72 hodín že v Moduse výkonu S/S sa zmenil jedine EXTERNÝ faktor
intenzity výkonu EIRP,ktorý mi v moduse S/S umožňuje dosahovať nezanedbatelne vyššie nielen denné špičky kvality ale aj
priemernú/hodinovú výšku kvality počas celého dňa.Priemerný rast sa pohybuje od 0,5 až 1,5 dB z jednotky meraní SNR a od 0,5 do 1 dB
v prípade jednotky MER.
poznámka : pretransformovanie mierneho rastu v intenzite výkonu EIRP v moduse S/S na výslednú kvalitu závisí od množstva činiteľov o ktorých
detailne píšem v rubrike Multistream/Technology a tu je malý detail o ktorom som doteraz nepísal:v čase každodennej rannej špičky výkonu
od približne 03:00 do 11:00 CET kvalita príjmu neklesne ani o 0,1 dB_SNR aj napriek tomu že veľkosť uhlovej odchýlke SKEW/LNB zmením až o 4°
a naopak v čase poklesu krivky výkonu v poobedňajších a večerných hodinách platí že korekcia vo veľkosti uhlovej odchýlky SKEW o 4° môže
zabezpečiť rast v kvalite až o 1,5-1,8 dB_SNR.
detailne píšem v rubrike Multistream/Technology a tu je malý detail o ktorom som doteraz nepísal:v čase každodennej rannej špičky výkonu
od približne 03:00 do 11:00 CET kvalita príjmu neklesne ani o 0,1 dB_SNR aj napriek tomu že veľkosť uhlovej odchýlke SKEW/LNB zmením až o 4°
a naopak v čase poklesu krivky výkonu v poobedňajších a večerných hodinách platí že korekcia vo veľkosti uhlovej odchýlky SKEW o 4° môže
zabezpečiť rast v kvalite až o 1,5-1,8 dB_SNR.
*Edwarda Lorenza ako otca modernej teórie deterministického chaosu nespomínam náhodou,pretože presne včera 23.5.2023 sme si pripomenuli
jeho nedožité stošieste narodeniny.Práve z jeho teórie som vychádzal pri mojich logických medzi-vedných premosteniach o tom ako sa aj minimálne
zmeny v šírke obsadenia frekvenčného pásma na transpondére (napr. obsadí sa ďalších 3-4-5 MHz z celkovo 36,54,72MHz...),ktoré z hľadiska príjemcu
satelitného signálu v zóne Beam Peak nemajú na výslednú kvalitu ostatných paketov v rámci TP-BW prakticky žiadny dosah,môžu naopak
v zónach príjmu vzdialených stovky až tisícky kilometrov od provajderom výkonovo garantovaného územia úplne znemožniť možnosť
alebo stabilitu príjmu v rámci vysielania cez daný TP,napríklad na družici Amos 7-zväzok stredný východ .
Polopate povedané : zanedbatelne malá zmena v zóne príjmu "Vo vnútri stopy" vo význame plus 3-4-5 MHz z obsadenia TP-BW,môže
znamenať obrovskú zmenu až vylúčenie možnosti príjmu v zóne "Mimo stopy" a na to nadväzujúca paralela vysvetlená metaforou
od Edwarda Lorenza,ktorá tvorí základ jeho "Teórie chaosu" : Malé rozdiely v počiatočných podmienkach, napríklad v dôsledku chýb v meraniach
alebo v dôsledku chýb zaokrúhľovania v numerických výpočtoch, môžu priniesť veľmi odlišné výsledky pre takéto dynamické systémy, čo vo všeobecnosti
znemožňuje dlhodobú predpoveď ich správania alebo Motýľ mávajúci krídlami v Brazílii môže spôsobiť tornádo v Texase .
PS : Pátrať a študovať teóriu Chaosu som začal asi pred sedemnástimi rokmi,potom ako som sa o nej náhodou dopočul vo filme "Chaos" z roku 2005.
Jej myšlienky ma fascinujú dodnes ! (presná stopáž z filmu>1h:32min.+)
Jej myšlienky ma fascinujú dodnes ! (presná stopáž z filmu>1h:32min.+)
Eutelsat 9B-confirmed the presence of two power modes in the practice of satellite reception in "Out of footprint" zones:A/W+S/S
Proving based on 1x72 hours of signal monitoring
►Všetky interné činitele,alebo komponenty signálneho reťazca na strane príjmu ostávajú nemenné v porovnávacej báze Jar/Leto a Jeseň/Zima,čiže nijako sa
nepodieľajú na nezanedbatelnom raste v signálnej kvalite,ktorý dnes dokážem v rovnakej kvantite monitorovaného úseku 1x72 hodín
Menovite : PF Prodelin 450 cm > Systémové riešenie v ohnisku zložené z vlnovodov+LNB SMW Q-PLL Type O s LOF stabilitou +/- 10 kHz ...
> Porovnávacia báza dokazovania medzi dvoma modusmi výkonu Jar/Leto a Jeseň/Zima <

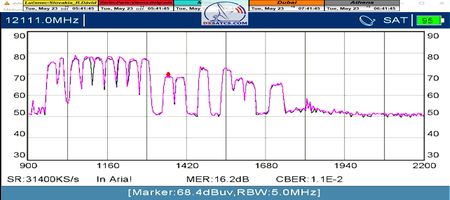

Eutelsat 9B-9.0°E-Italy Ku : 12 111 MHz_V-Cairo Communication
> PARAMETRE PRENOSU : DVB-S2 _ 16APSK _ SR=31 400 _ FEC=2/3 _ PLS Gold 262140 _ Multistream 1-3-4 <
- Báza pre porovnanie _ The comparison base -
Jednotka SNR _ TBS 5927 & špička kvality za 72 hodín : 15,5 dB < 16,8 dB (1x16,9 dB)
Jednotka MER _ Metek HD & okamžitá špička kvality : 15,2 dB < 16,0 dB
Power modus® : A/W Power modus® : S/S
Modus výkonu® : J/Z Modus výkonu® : J/L
6.11.2022 > 13.11.2022 19.5.2023 > 23.5.2023
METEK HD-peak quality : MER=15.2 dB METEK HD-peak quality : MER=16.2 dB
TBS 5927+EBSPro/CrazyScan: A/W 2022-SNR peak=15.5 dB TBS 5927+EBSPro/CrazyScan: S/S 2023-SNR peak=16.8 dB
Daily changes in peak quality : 15.3 > 15.5 > 15.4 dB_SNR Daily changes in peak quality : 16.9 > 16.7 > 16.8 dB_SNR
A/W 2022 : 6.11.2022 > 9.11.2022 S/S 2023 : 19.5.2023 > 22.5.2023
1x72 hours 1x72 hours
A/W_11-2022 : quality progression per unit time t=72 hours S/S_05-2023 : quality progression per unit time t=72 hours
-the demonstration of 72 hours of signal monitoring results in an online video demonstration excludes any doubts and discussions about the reality
of the achieved quality values
-online video ukážky majú neporovnatelne vyššiu dôkaznú hodnotu ako akékoľvek fotografie,čo je dôvodom prečo sa v tejto druhej fáze monitorovania
zdržím uverejňovania priebežných stavov v časových krokoch po typicky +24 hodín, ako som tak konal v prvej fáze a nijako sa tým nezníži kvalita a ani
relevancia mojej vedecko-výskumnej práce,pretože online a z hľadiska času násobne verifikované video ukážky sa nedajú zmanipulovať
-detaily o poveternostnej situácii zo zdrojov shmu.sk sú súčasťou video prezentácií
zdržím uverejňovania priebežných stavov v časových krokoch po typicky +24 hodín, ako som tak konal v prvej fáze a nijako sa tým nezníži kvalita a ani
relevancia mojej vedecko-výskumnej práce,pretože online a z hľadiska času násobne verifikované video ukážky sa nedajú zmanipulovať
-detaily o poveternostnej situácii zo zdrojov shmu.sk sú súčasťou video prezentácií
A/W 2022 : 6.11.2022 > 9.11.2022 S/S 2023 : 19.5.2023 > 22.5.2023
►The weather situation during the monitoring period_19.5.2023 > 22.5.2023 : source_ shmu.sk
►Online video demonstration : S/S 2023 : 22.5.2023
