Centre for satellite reception of Multistream technology
Measuring and decoding DVB-S2 multistreams
Eutelsat 9B at 9.0°E_Italy (Ku)
Center of DVB-S2/S2X Multistream technology

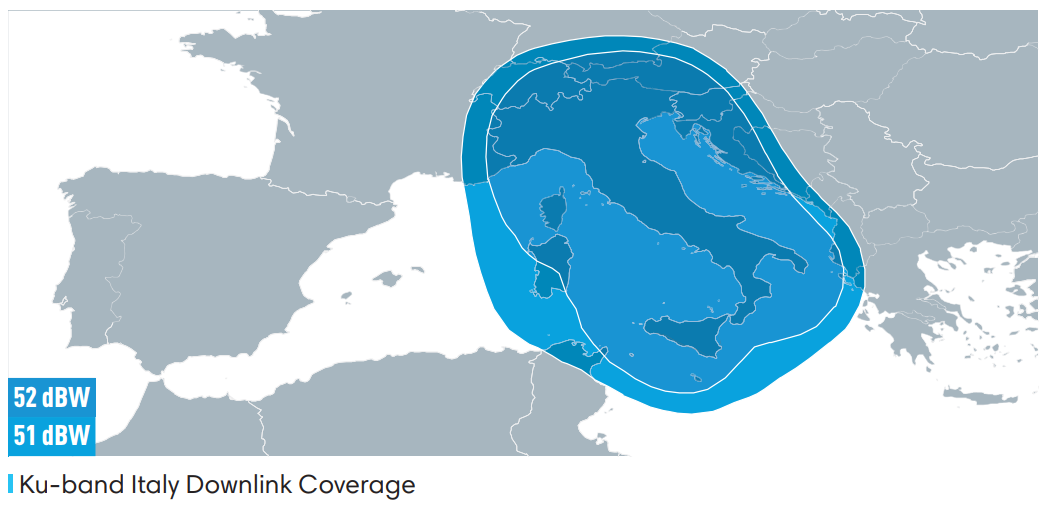

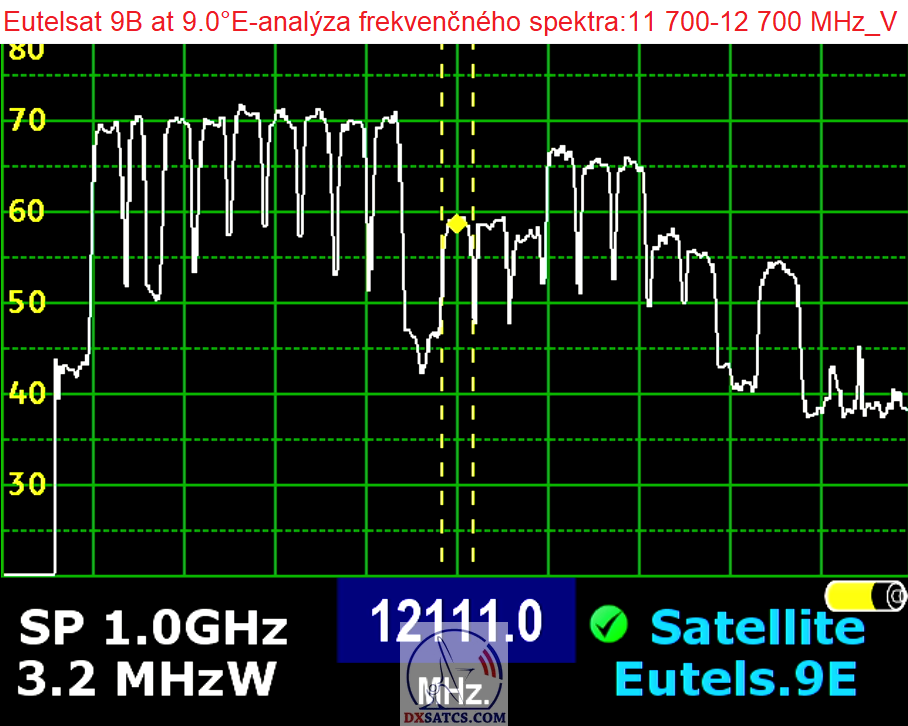

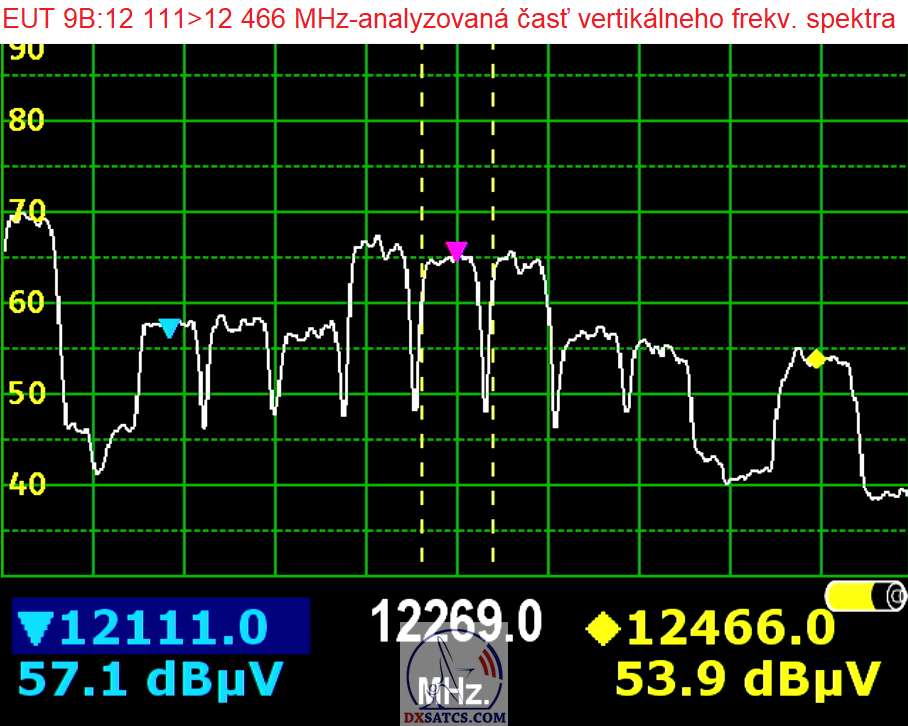

Eutelsat 9B at 9.0°E-Italian footprint : 12 111 MHz > 12 466 MHz_V
Applied reception technology in Ku-band
by Roman Dávid_founder of Think-Tank
( Last update date: 17.5.2023 )

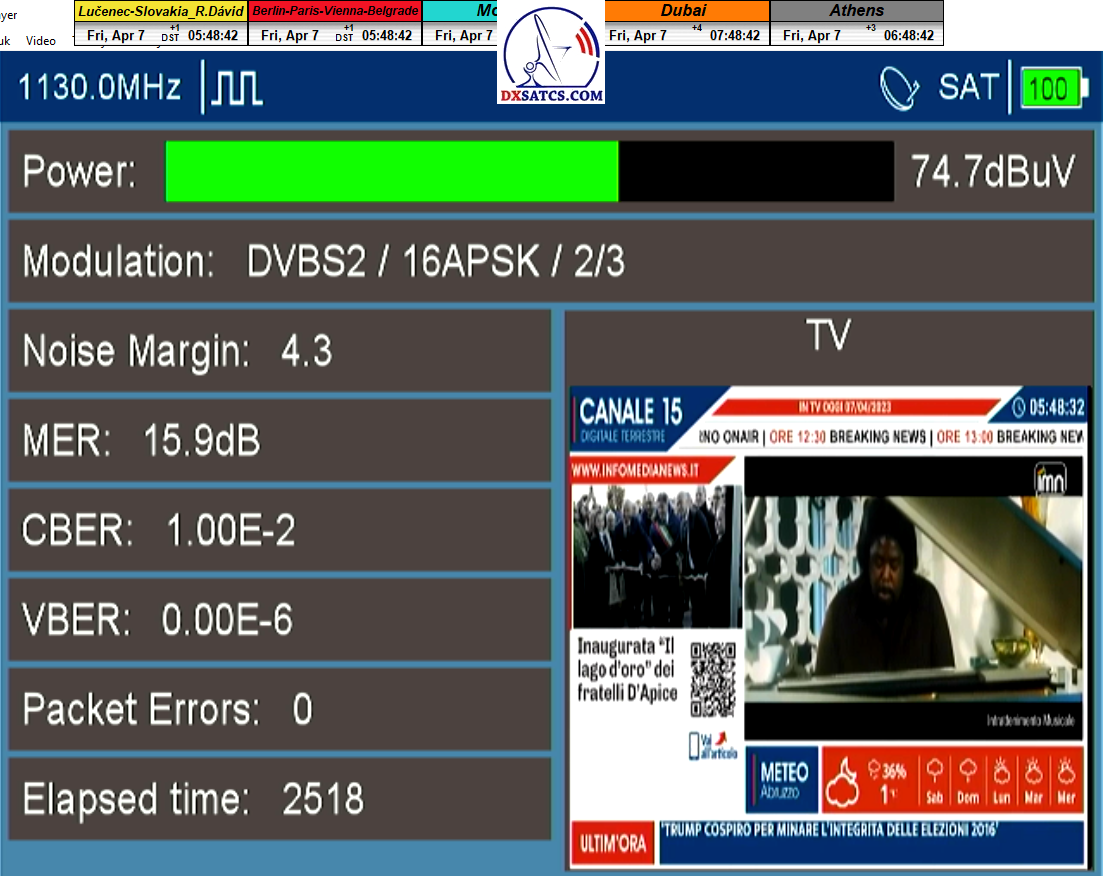

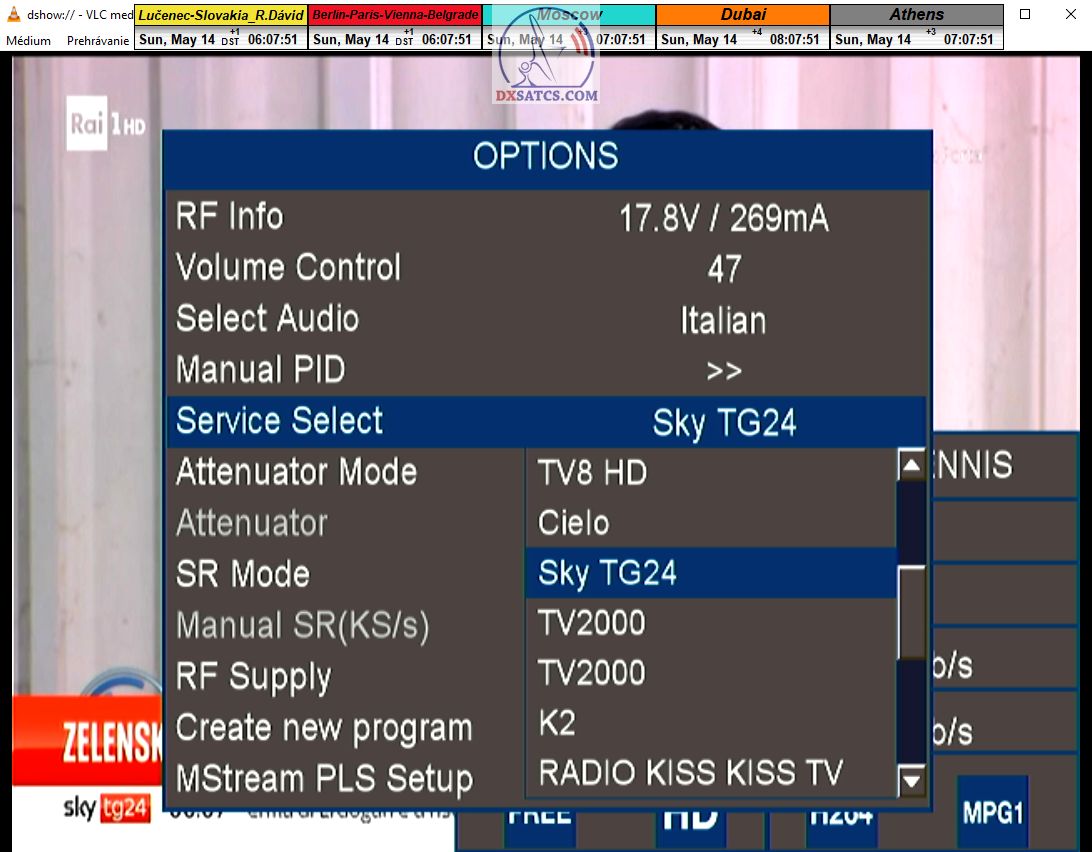

►17.5.2023 : Analýza kvality talianskych transportných streamov vysielaných v režime Multistream od operátora Persidera na f=12 341 MHz,
kompletizuje paletu všetkých frekvenčne nezdielaných sietí vo vyžarovacom diagrame Italy Ku

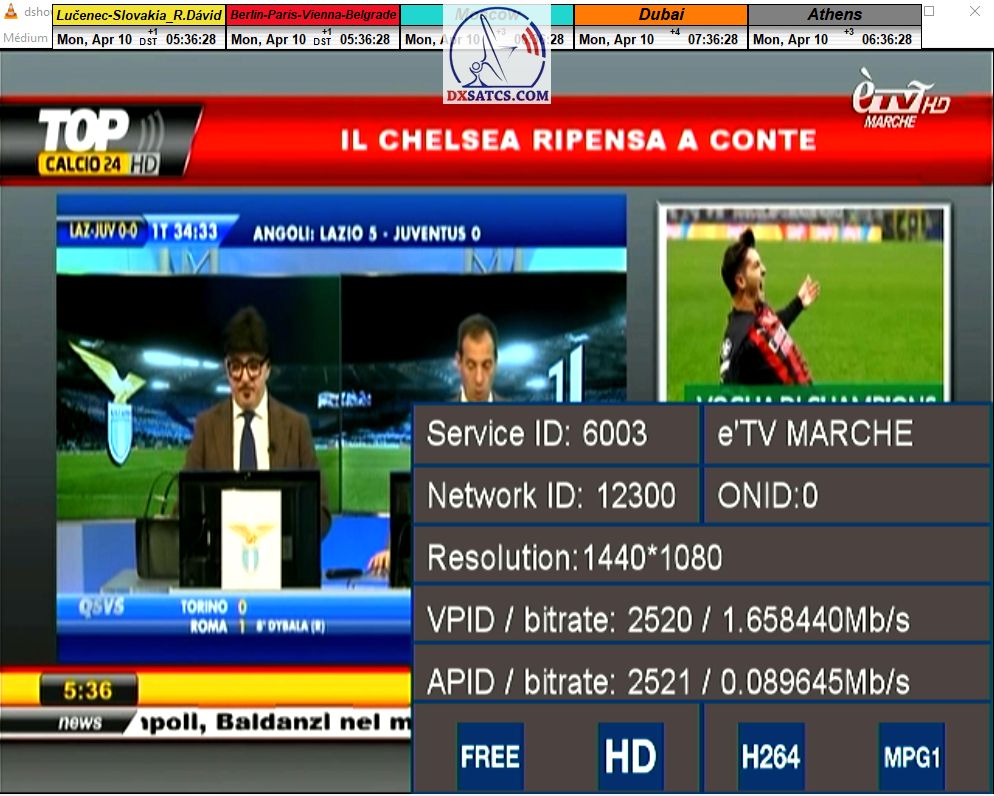

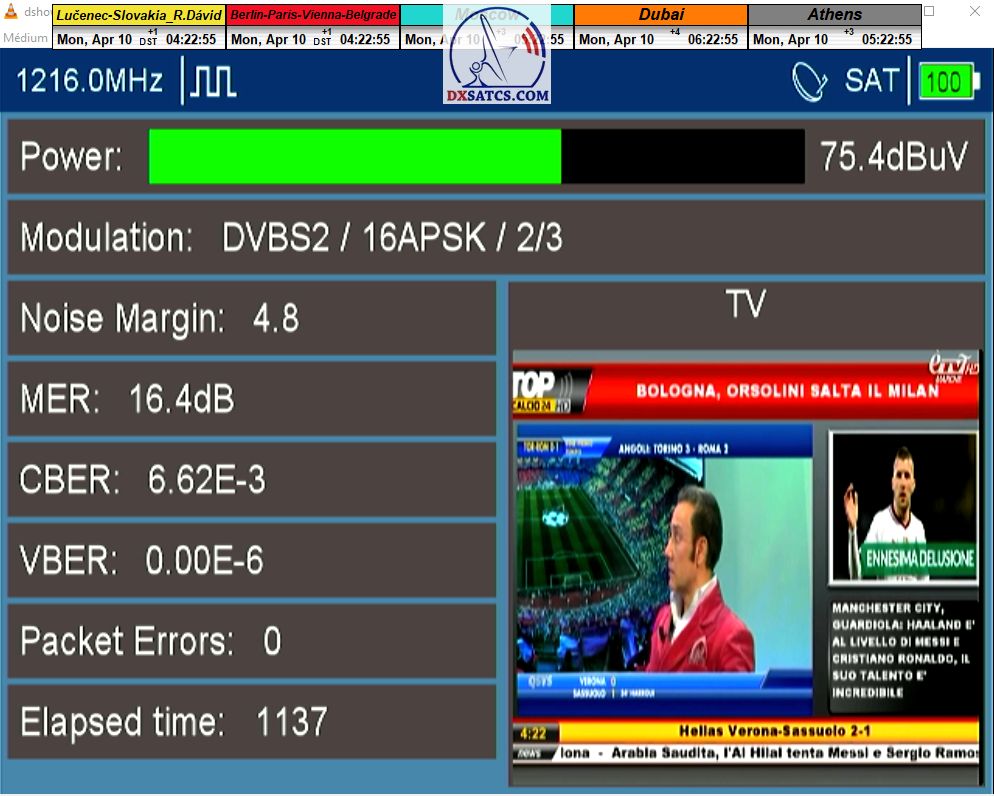

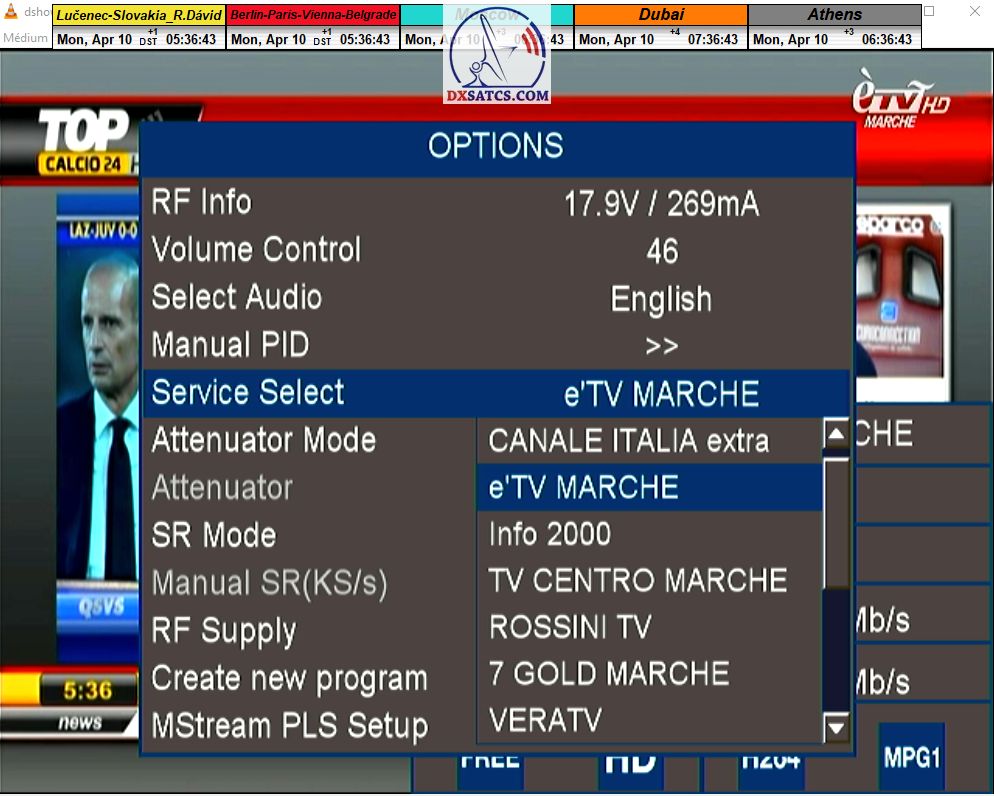

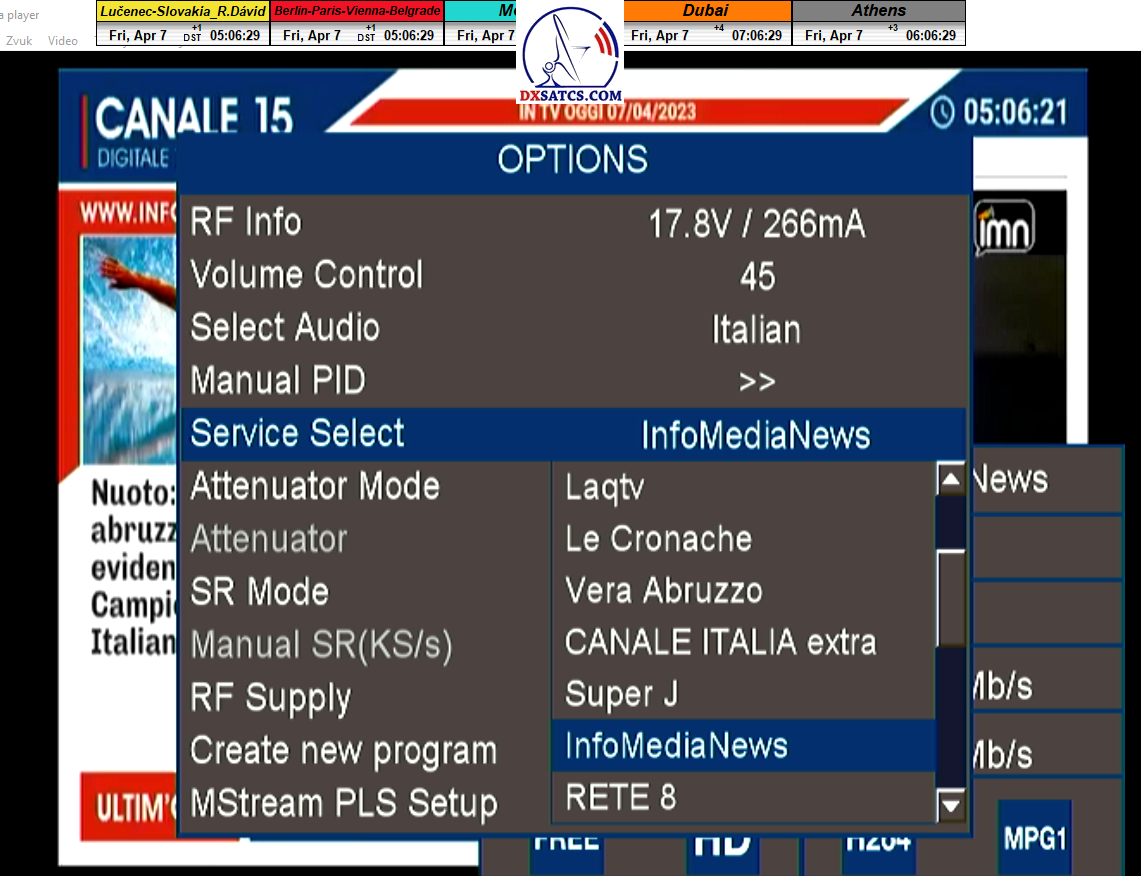

►12.4.2023 : Potom ako som uverejnil kompletné dokazovanie na f=12 466 MHz,dnes dopĺňam rubriku signálna kvalita,kompletnou
diagnostikou špičky kvality,ktorú bežne dosahujem na tejto frekvencii v štandarde Multistream
a v nadväznosti na tento fakt uverejňujem aktuálnu špičku kvality na f=12 380 MHz_V...

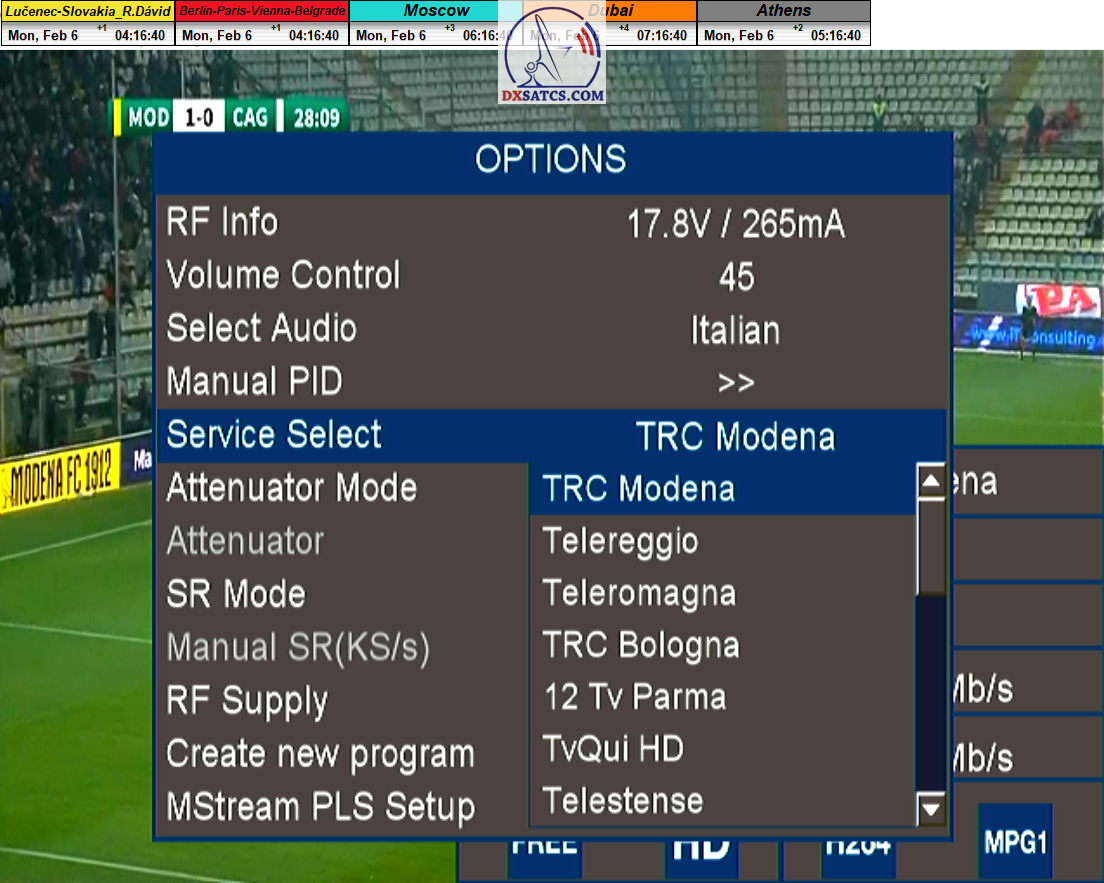

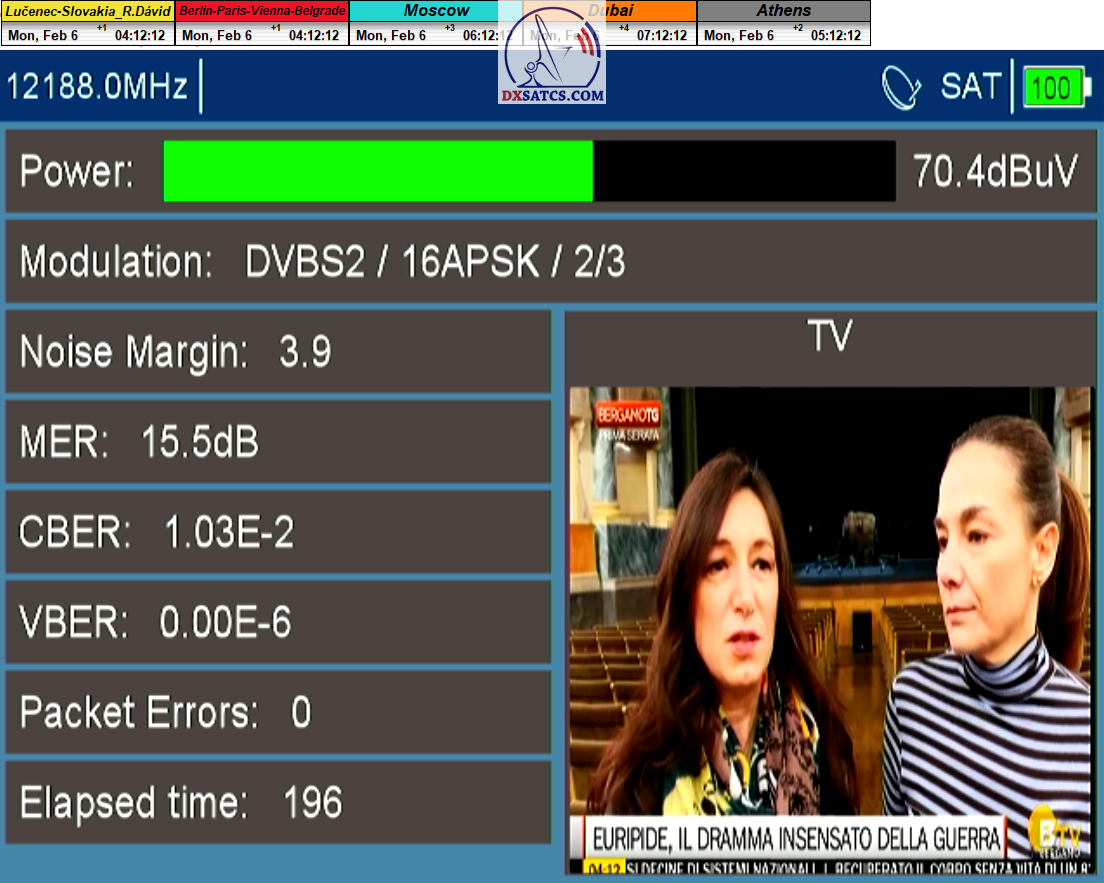

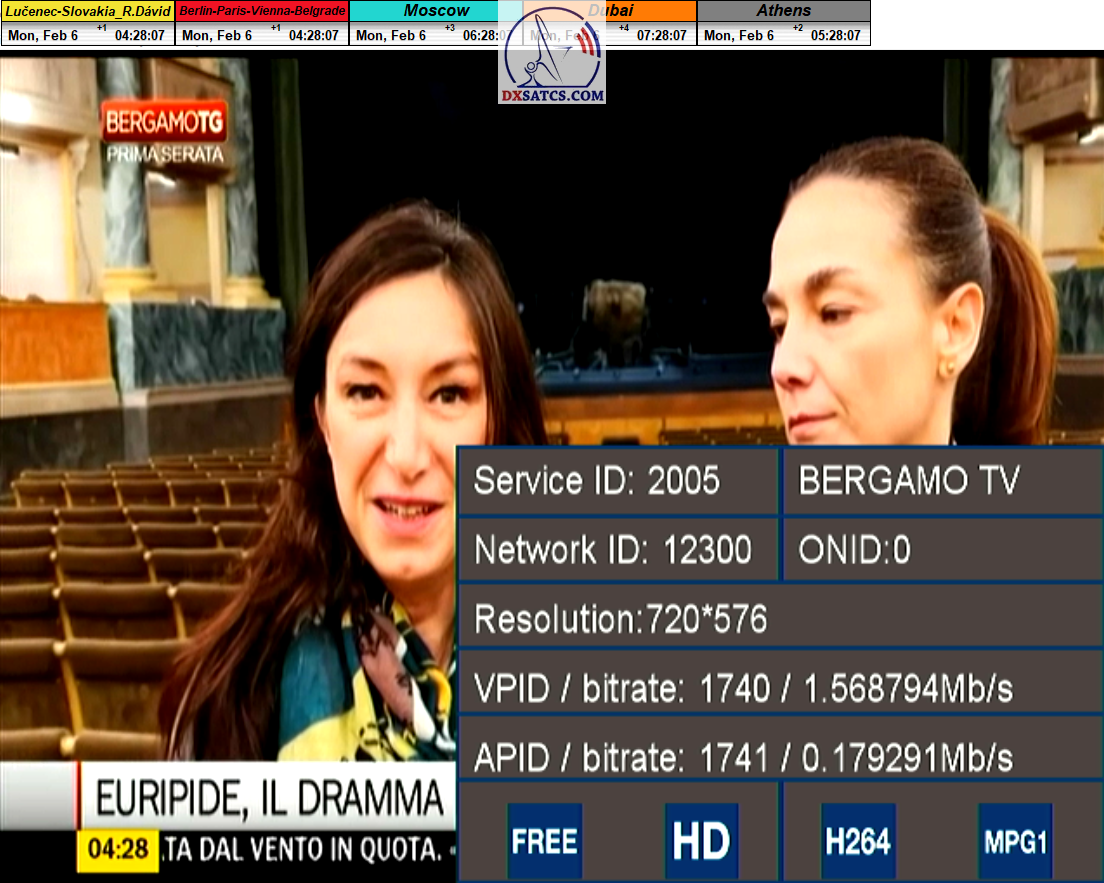

►8.2.2023 : Rubriku "Satellite reception quality" som doplnil o výsledky analýz s Multistream analyzátorom Metek HD na f=12 188 MHz_V
družice Eutelsat 9B na 9.0°E v celej zemepisnej oblasti kontinentov Európa,Afrika,ďalej ako tú s navyššou signálnou rezervou okolo 8-8,5 dB
každý deň .... Verejne a po prvý krát verifikuje výkon jeho technológie "Synchrónnych nanokorekcii" s rastom signálnej kvality až o 3 dB
na geostacionárnom objekte atď...
maximalizácii funkcie permeability ladeného vlnovodu a prírubového transformátora demonštruje v praxi vlnovej fyziky na výstupe zo symetrického
parabolického reflektora Prodelin s D=370 cm a exemplárne výsledky signálneho monitoringu v kvantite 1x72 hodín
►6.12.2022 : dnes som verifikoval dosiahnutie inštalačnej kolmosti,stability statívu a účinného vyváženia v smeroch N-S a E-W pomocou presného dvojosého
digitálneho uhlomeru s rozlíšením 0,01°.
►30.11.2022 : Autor analyzuje niektoré z hlavných fyzikálnych aspektov,ktorých splnenie podmieňuje dosiahnutie stabilného príjmu bez jedinej pixelácie,
v kvantite 24/7, pre zemepisnú oblasť stredá a východná Európa...
►►Eutelsat 9B at 9.0°E-Italy-DVB-S2-S2X-Multistream : Návrh a aplikácia technologického riešenia za účelom dosiahnutia
dokázateľne stabilnej formy satelitného príjmu (24/7) v norme DVB-S2-S2X Multistream/8PSK a 16APSK pre zemepisnú
oblasť strednej a východnej Európy, s ktorým som dosiahol exemplárne výsledky
Dokazovanie o výsledkoch mojej vedecko-výskumnej činnosti je odvodené od inštalovaných anténnych systémov Prodelin 450 cm a 370 cm

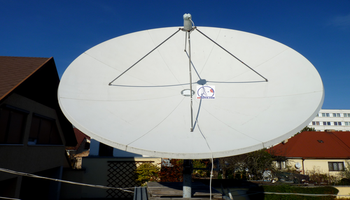

-fotografie vyjadrujú aktuálny stav anténnych systémov polohovaných na orbitálnu pozíciu 9,0° východne-
![dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-setup-350x200-n](/sites/default/files/KU%20REF/Eutelsat%209b/uvod/dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-setup-350x200-n.png)
![dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-370-cm-setup-350x200-n](/sites/default/files/KU%20REF/Eutelsat%209b/uvod/dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-370-cm-setup-350x200-n.png)
Digitálny dvojosý (X+Y) uhlomer s rozlíšením 0,01° a presnosťou ±0.1° verifikuje dosiahnutie inštalačnej kolmosti a stabilitu statívu
účinne vyváženého anténneho systému Prodelin 450 cm s hmotnosťou okolo 670 kg aj so závažím.
výkon autorovho technologického postupu "Synchrónnych nanokorekcii" s mimoriadne vysokou náročnosťou na presnosť a stabilitu
zmien vykonaných korekcií .
![dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-01](/sites/default/files/KU%20REF/Eutelsat%209b/uvod/thumbdxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-01.png)
![dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-02](/sites/default/files/KU%20REF/Eutelsat%209b/uvod/thumbdxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-02.png)
![dxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-03](/sites/default/files/KU%20REF/Eutelsat%209b/uvod/thumbdxsatcs-eutelsat-9b-9e-italy-dvb-s2-s2x-multistream-reception-center-prodelin-450-cm-digital-angle-gauge-NS-03.png)
Platí pre inštalovaný symetrický parabolický reflektor s D=450 cm :
Stanovenie fyzikálnych príčin a návrh technologického riešenia za účelom odstránenia anomálie takzvaného "zrkadlenia"
v polarizačnej výhybke OMT.
Popis východiskového stavu (situácie) po prvotnom nastavení apertúry s D=450 cm na magnetický azimut 188,4°_(Eutelsat 9B na 9,0°E) :
1,Anomália takzvaného zrkadlenia,ktorú som identifikoval a účinne potlačil_poznámka : je vysoko pravdepodobné že veľká
väčšina z Vás sa s týmto javom nikdy nestretla a ani nestretne,pretože typicky do priemeru apertúr D=500 cm sa tieto
"anomálne" javy vyskytujú len zriedka a aktuálne frekvenčné vyťaženie a výkonové hladiny v zemepisnej oblasti strednej
a východnej Európy dávajú určitú mieru predpokladu aby sa výlučne vo vysokosmerových/vysokoziskových anténnych zostavách
a konkrétne v spektre frekvencií od 12,1 do 12,5 GHz tieto anomálie vôbec objavili,čo sa v mojom prípade do bodky naplnilo
a tento problém som pomenoval a vyriešil vôbec po prvý krát na tejto VF zostave
Popis východiskového stavu : Identifikoval som príčinu čiže "prečo sa to deje" a navrhol som riešenie spojené s odstránením
mnou pomenovaného javu "ZRKADLENIA" dvoch,z hľadiska vyžiareného výkonu EIRP,neporovnatelne rozdielnych ortogonálnych
vlnení H a V v mieste príjmu Lučenec, ktorý sa (nie konštantne) demonštroval len v hlavnom laloku aplikovanej apertúry (+poznámka *0),
pretože prvý postranný lalok je vysoko potlačený do úzadia (+poznámka *1), a to tým že na výstupe z V-Vertikálneho portu
polarizačnej výhybky OMT sa nepravidelne (typicky ráno a doobedu) demonštrovalo spektrum H-Horizontálne polarizovaných
vlnení nemeckých paketov M7/Kabelkiosk vysielaných v nemeckom zväzku (Germany Ge) a na výsledku nezohrávalo
úlohu či som použil polarizačnú výhybku OMT od výrobcu SMW s minimálnou schopnosťou izolovať alebo potláčať opačne polarizované
vlnenia na úrovni 31,5 dB alebo OMT A.R.A.Seavey ESA 1212 X/1 s porovnatelne vysokou úrovňou izolácie opačne polarizovaných vlnení.

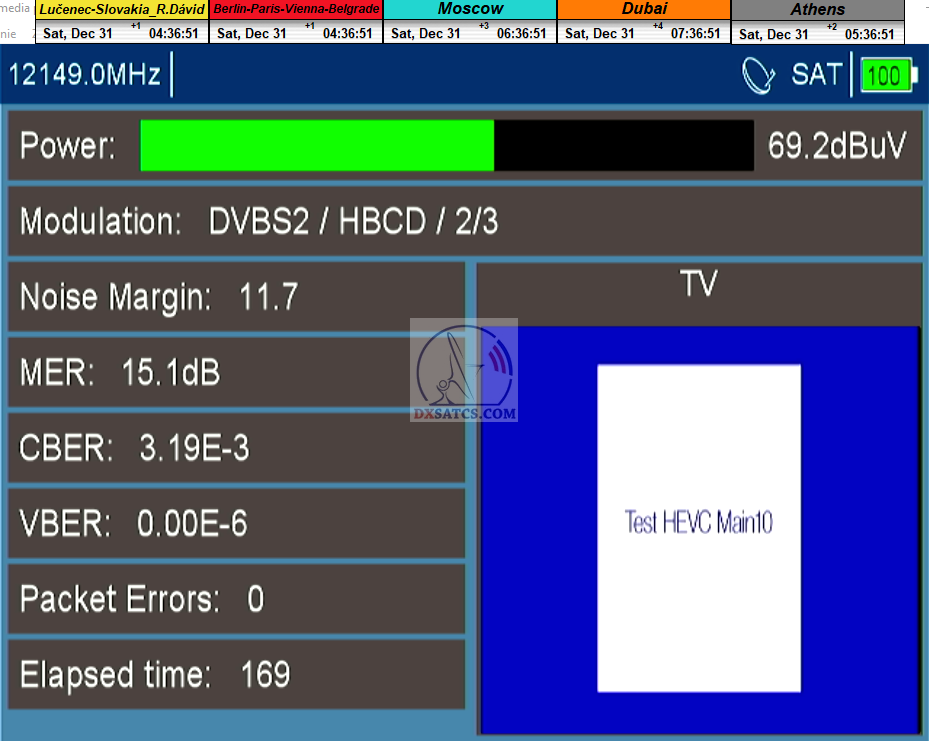

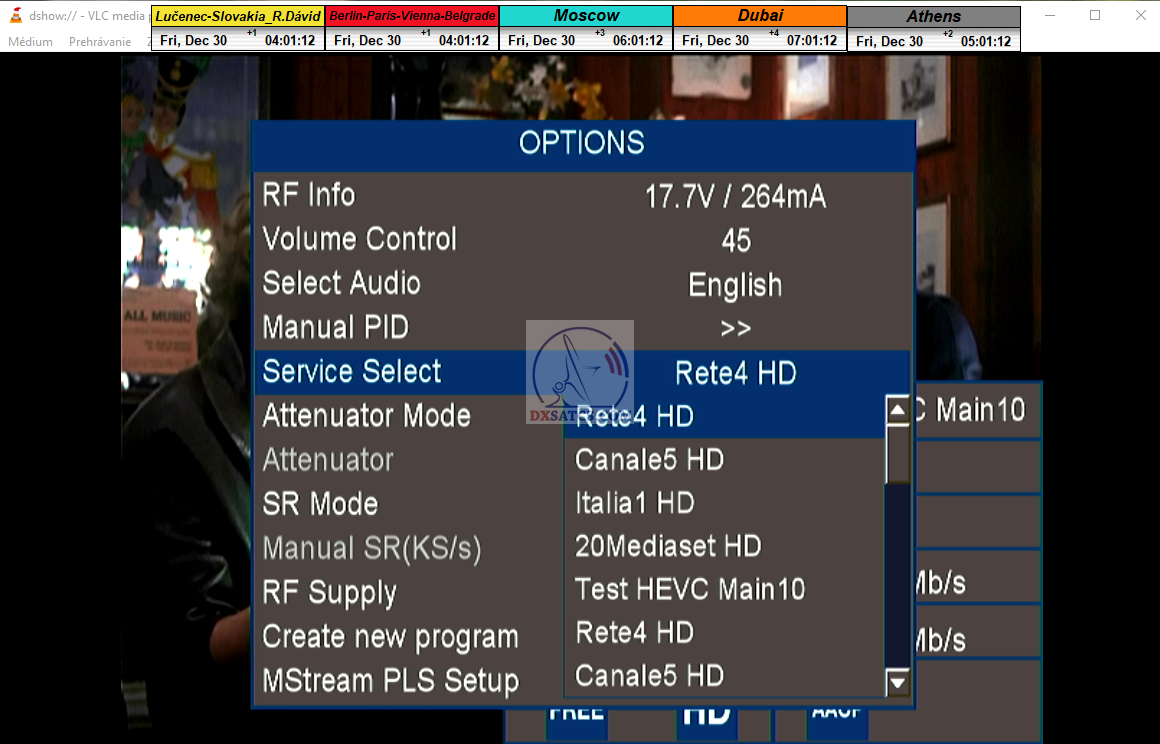

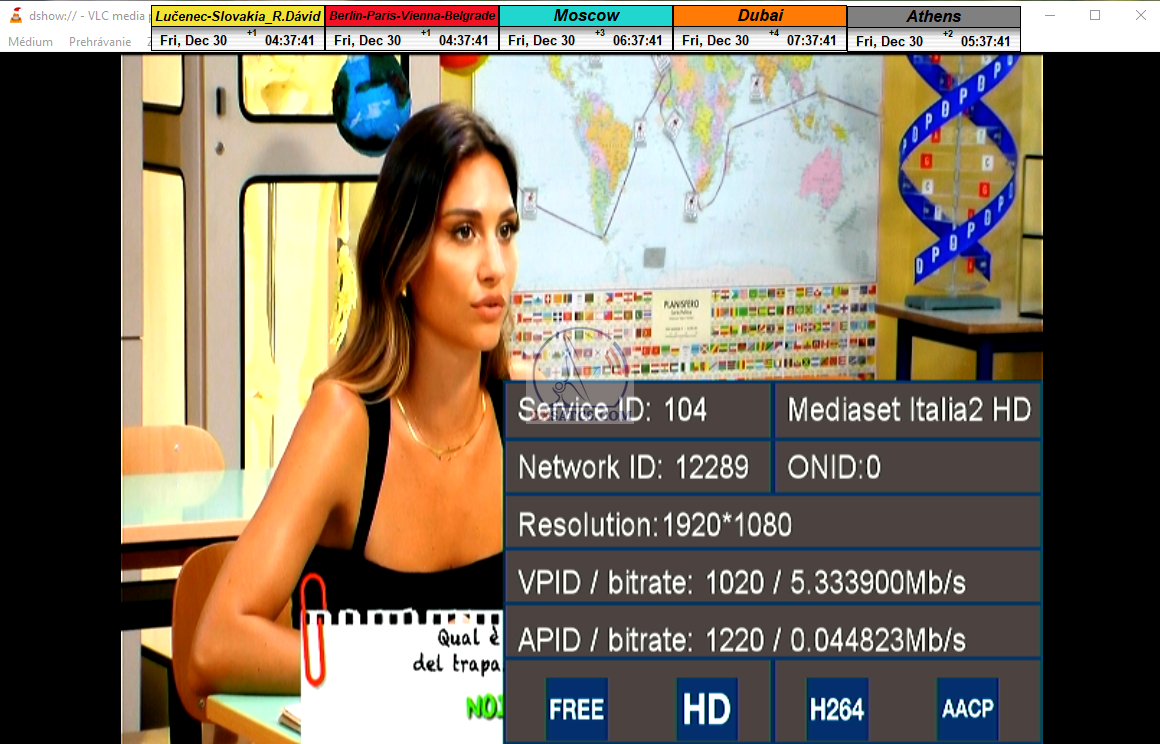

Výsledok bol vždy rovnaký a jedine referenčná frekvencia f0=12 149 V vykazovala minimálnu rezervu v kvalite okolo 1-1,5 dB
pri SNR=7,5-8 dB.
Na základe dosiahnutých výsledkov kvality na výstupe z apertúry s D=370 cm v talianskom zväzku som odvodil že v aplikovanom
systémovom riešení v ohnisku referečnej antény s D=450 cm je vysoká rezerva/útlm v kvalite od 6 do 8 dB z jednotky SNR
v závislosti od výberu konkrétnej frekvencie aj napriek tomu že som nezmenil principiálne dôležitú ohniskovú vzdialenosť.Áno aj takúto priam
"gigantickú" rezervu možete dosiahnúť konkrétne v tejto konštelácii atribútov v danom frekvenčnom spektre pri nevhodnom
systémovom riešení na daný problém.Ak som chcel ďalej pokračovať vo výskumoch musel som vymyslieť a aplikovať vhodné vlnovodné
riešenie so schopnosťou vysoko-účinne izolovať ortogonálne roviny vlnení na úrovni minimálne 36-38 dB,
bez nutnosti aplikácie špeciálnej polarizačnej výhybky OMT,ktorá dokáže izolovať lineárne polarizované vlnenia na úrovni až 46 dB
_napríklad ESA OM-03-KU-R-15.Okrem nevyhnutnej schopnosti vysokej izolácie polarizačných rovín V/H systémové riešenie muselo spľňať
parameter priam extrémne presnej funkcie definovania uhlových odchýlok roviny vlnení "SKEW" v doslovnom význame
OKAMŽITÝCH ONLINE KOREKCIÍ (+poznámka *2),pretože tu platí vzťah : Posun signálneho zberača len o jeden uhlový stupeň
po virtuálnom obvode kružnice znamenal rast kvality príjmu až o 1,2-1,5 dB/f (v signálnom monitoringu dokážem toto tvrdenie),
čo súvisí s najdôležitejším parametrom celej anténnej zostavy a to "Šírkou zväzku lúča (-3 dB)_3db Beamwidth tejto referenčnej anténnej
zostavy od 0,31 do 0,36° v závislosti od frekvencie,čo následne podmieňuje možnosť aplikovania môjho vlastného technologického
vynálezu s názvom "Synchrónne nanokorekcie" a s priam mimoriadnou schopnosťou definovať špičku kvality osobitne pre každú
frekvenciu zvlášť pri príjme samozrejme z jednej družice,ktorá je typicky a na základe mojich doterajších výskumov súčasťou konštelácie
geostacionárnych objektov.(+poznámka *3)
poznámka *0 : z dôvodu že v tomto prípade pracujem s lineárnou nie cirkulárnou polarizáciou vlnenia,nemože sa stať že v prvom
postrannom laloku sa mi ľavotočivo polarizované vlnenie zmení na pravotočivé a naopak,pretože tento stav sa v praxi fakticky
môže vyskytnúť len pri kruhovo,nie lineárne polarizovaných vlneniach (ako sa správa elektromagnetické vlnenie s eliptickým druhom
polarizácie v prvom postrannom laloku (raritne aplikované),som doteraz neskúmal a neviem sa k nemu vyjadriť)
poznámka *1 : vo význame,ak som na f=12 111 MHz_V nameral v hlavnom laloku SNR=15 dB potom v prvom postrannom laloku
namerám typicky SNR=1,8-2,3 dB na tej istej "f", čiže táto veľkosť odstupu medzi kvalitami v hlavnom a v prvom postrannom
laloku je určujúcim faktorom akosti/presnosti (alebo nepresnosti) celého symetrického parabolického reflektora.
Tento typ (z hľadiska minimálneho odstupu C/N=9,0 dB pre danú konfiguráciu DVB-S2/16APSK/FEC=2/3) podprahových meraní
nie je možné vykonávať na bežných satelitných receiveroch na báze OS Enigma 2 ... ale len na PC kartách spolu so SW EBSPro,
CrazyScan atď., kde je viditeľná aj podprahová špička ne-kvality SNR,ktorá sa len približuje k bodu nula,pri C/N=9 dB.
poznámka v poznámke : moja dlhoročná prax mi potvrdila že práve pri nesprávne navrhnutom tvare a polohe ohniska
v nesymetrických/ofsetových tvaroch reflektora, práve výkon postranných lalokov výraznou mierou neguje zisk celej RX/TX zostavy.
Nie je ničím výnimočý stav keď na výstupe z ofsetovej apertúry s D=195x180 cm v hlavnom laloku nameráte SNR=9 dB a v prvom
postrannom laloku až SNR=4 dB na tej istej frekvencii !!!
poznámka *2_faktor meteo-senzitivity satelitného príjmu : moja výskumná prax potvrdila vysokú meteo-senzitivitu voči funkcii SKEW ,
pretože pri vzniku a "páde" hmly dňa 8.11.2022 o 6:05 SEČ ráno sa dočasne zmenila uhlová odchýlka vlnenia až o 2° čo spôsobilo
výrazný ale len dočasný pokles kvality príjmu z SNR=15,3 dB na SNR=12,9 dB na vtedy práve monitorovanej f=12 111 MHz.
Túto eventualitu som mal zahrnnutú do sumy možných atribútov,ktoré môže negovať výsledok signálneho monitoringu a vykonal som
online korekciu uhlovej odchýlky SKEW o 6:40 SEČ čo následne vrátilo amplitúdu kvality do normálu v danom čase > toto tvrdenie
dokážem v online video ukážke spolu s dôkazom zo Slovenského hydrometeorologického ústavu SHMU,stanica Boľkovce pri Lučenci,
ktorá o 7:00 SEČ vygenerovala online dáta o aktuálnom stave počasia,ktoré dokážu pravdivosť mojich tvrdení.
poznámka č.3 : na tento stupeň smerovosti od 0,31 do 0,36° (vychádzajúc z odhadovanej účinnosti 90%,čo je vysoko nad priemerom
v tomto smere) v závislosti od frekvencie,ktorý podmieňuje možnosť aplikovania mojej technológie Synchrónnych nanokorekcii,
som sa dostal až potom čo som identifikoval a odstránil prevažnú väčšinu systémových a aplikačných nepresností na anténnej
zostave s D=450 cm za obdobie posledných troch rokov a všetci,ktorí rozumejú tejto problematike mi dajú za pravdu že tu hovorím
o odstránených rezervách rádovo v jednotkách decibelov z jednotky kvality,ktoré som systematickou výskumnou prácou identifikoval
a odstránil, až som sa v súčasnosti dostal na šírku lúča ostrejšiu ako 0,4°.
Moja výskumná činnosť potvrdila nasledovné : Smerovosť alebo šírka lúča,v tomto prípade symetrického parabolického reflektora,
je originálnym a zároveň neprenosným atribútom pre každý anténny systém zvlášť !
... a nie univerzálnym alebo zamenitelným atribútom v "tabuľkovom" význame citujem : "Vy a ja máme paraboly s rovnakým priemerom D=450 cm
a automaticky a podľa tabuľky musíme mať na rovnakej frekvencii rovnakú šírku lúča" ?! > Toto tvrdenie o univerzálnosti a zamenitelnosti
atribútu šírky lúča voči priemeru,vychádzajúce z nepochopenia problematiky, je dôvodom prečo je vždy nutné teóriu konfrontovať s praxou,
aby sa vyvrátily podobné "detské" úvahy teoretikov,ktorým chýba kontakt s praxou v oblasti vlnovej fyziky.
Platí tu podmienka postupnosti krokov: Ak by sa mi nepodarilo identifikovať systémové a aplikačné nepresnosti na danej RX zostave a tým
principiálne navýšiť účinnosť spracovania elektromagnetického vlnenia,potom by som sa k princípu technológie Synchrónnych nanokorekcii
postavenej na ultra-vysokej smerovosti alebo ostrosti lúča nikdy nedostal a prešľapoval by som trvalo na jednom mieste !
2,Anomália permanentne prítomnej a zároveň pri uhle elevácie až EL=33,6° netypicky vysoko oscilujúcej špičky výkonovej respektíve
kvalitatívnej hladiny na každej z nosných vo frekvenčnom spektre Talianskeho vyžarovacieho diagramu: Moja výskumná činnosť za posledné
obdobie šiestich mesiacov potvrdila fyzikálny vzťah medzi nedostatočne vysokou izoláciou alebo oddelním ortogonálne polarizovaných rovín vlnení H a V
a sprievodným javom oscilácie v amplitúde kvality až +/-2 dB_SNR.Teraz zadefinujem platný fyzikálny princíp,ktorého pravdivosť nespochybniteľne
dokážem v signálnom monitoringu v dĺžke až 72 hodín:
Čím viac potlačím/oddelím alebo izolujem roviny vlnení V a H tým vyššiu kvalitu a stabilnejší priebeh kontinuity LOCKU v signálnom
monitoringu dosiahnem.
Na základe v predchádzajúcej vete zadefinovanom fyzikálnom princípe,ktorý som stanovil ako základnú premisu pre návrh funkčnéhoho
technologického alebo systémového riešenia pre dosiahnutie trvalo stabilného príjmu každej z frekvencii f=12 111,12 149,12 188,12 380 a 12 466 MHz_V
v kvantite 24/7 pre zemepisnú oblasť strednej a východnej Európy potom na základe mojej doterajšej vedecko výskumnej činnosti na tejto orbitálnej
pozícii platí nasledovne uvedené :
Princíp postavený na výbere ortogonálnych rovín vlnení H a V pomocou zmeny napätia 13/17 V (kde sú v ústí vlnovodu napr. LNB Invacom SNF-031+SNH-031,
Inverto Black Pro...alebo priamo na doske plošného spoja umiestnené signálne zberače napríklad v LNB značky MTI atď. ) uplatňovaný vo všetkých
univerzálnych konvertoroch je DOKAZATEĽNE NEFUNKČNÝ na výstupe z mojej apertúry s D=370 cm v tomto frekvenčnom rozsahu na danej
orbitálnej pozícii a to nielen z hlavného dôvodu nedostatočnej schopnosti účinne izolovať alebo oddeliť roviny vlnení H a V , ale aj preto že nie sú
principiálne navrhnuté aby mohli spracovať bežne prítomné signálne úrovne na výstupe zo správne nakonfigurovanej apertúry s D=370 cm pri príjme z DTH
satelitov a hladinami EIRP=50-55 dBW,čo sú konkrétne v tomto prípade vlnenia vysielané v horizontálnej polarizácii.
Pri výrobcom presne (ne)stanovenej , len "mlhavej-nekonkrétnej" hodnote izolácie H od V roviny , citujem "je vyššia ako 25 dB"
síce bolo možné ! len nestabilne ! LOCK-núť všetkých 5 nosných pri amplitúde kvality okolo SNR=10-12 dB,ale výpadky v kontinuite LOCK-u
a pixelácia obrazu boli TRVALÉ. Inými slovami univerzálny princíp výberu a izolácie rovín vlnení ÚPLNE ZLYHAL,alebo inak povedané žiadna
kvalita ale len nestabilný LOCK s trvalo oscilujúcou amplitúdou ne-kvality PER/MER/SNR.
Ak sa Vám podarí aplikovať teóriu a preniesť do praxe vyššie pomenované fyzikálne princípy,potom mi dáte za pravdu že hladina výkonu
z Talianskeho vyžarovacieho diagramuje je relatívne vysoká v strednej Európe,čo pochopiteľne dokážem v signálnom monitoringu
v kvantite 1x72 hodín pri výrazne zhoršených poveternostných podmienkach dažďa,mrholenia a v prevažnej väčšine plne zamračenej oblohy 8/8.
Ak sa Vám ale aplikácia teórie do praxe nepodarí potom ostáva už len jediné a to sa vyhovoriť alebo vykrúcať že vo Vašej lokalite "nie je žiadny použitelný
výkon k signálnemu spracovaniu",alebo čo býva častejšia forma,prezentovať pred verejnosťou svoje náhodné,alebo nestabilné LOCK-y,
spravidla podmienené vznikom dočasných a anomálnych situácii v atmosfére (sat dx),ako zdanlivo "regulérny" satelitný príjem.

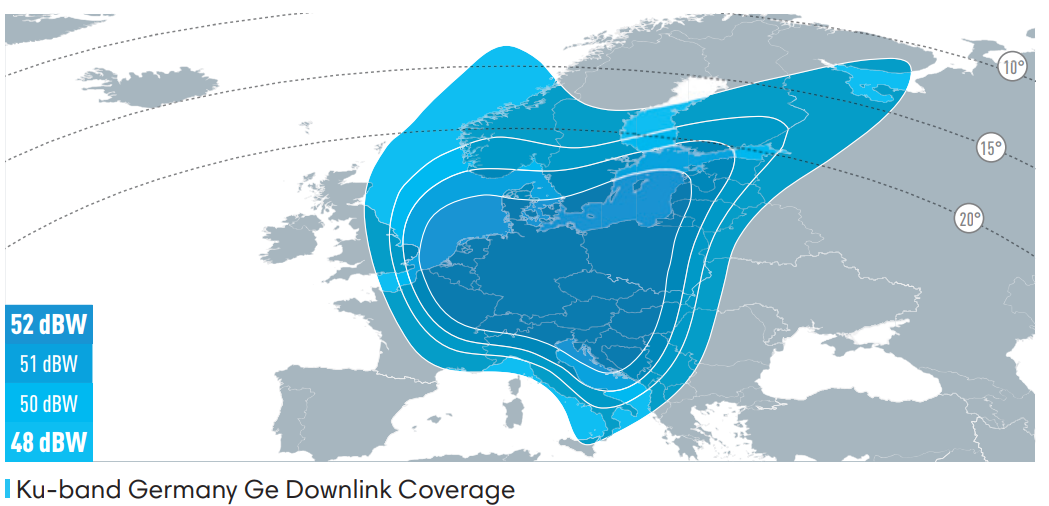

>EUTELSAT 9B at 9.0°E-Italy beam - Germany Ge beam: test presnosti SKEW a účinnosti vzájomnej izolácie/oddelenia rovín
vlnení H a V_PF 450 cm/dňa 14.11.2022<
ÚČINNÁ IZOLÁCIA NEDOSTATOČNÁ IZOLÁCIA NEFUNKČNÁ IZOLÁCIA
NULOVÝ PRIENIK ČIASTOČNÝ PRIENIK VÝRAZNÝ PRIENIK
12 437 H : Kabel Kiosk Germany
MER=18,9 (rezerva okolo 12 dB)
prechod do H.spektra lúča Germany+Ext.Greece
upozornenie : rád by som uviedol zoznam použitých zdrojov literatúry ale nemám vedomosť o akomkoľvek inom knižnom,
alebo online odbornom a autorskom zdroji, ktorý by analyzoval a nespochybniteľne dokázal v signálnom monitoringu
v minimálnej kvantite 72 hodín, plne stabilnú formu satelitného príjmu v štandarde DVB-S2/S2X Multistream v zónach
"Out of footprint" pre európsky a africký región z družice Eutelsat 9B na 9.0°E .
Prezentácia formou fotky vysielania alebo LOCKU z frekvenčného spektra nemá žiadnu dôkaznú ani vedecko-výskumnú
hodnotu,inými slovami je zbytočná a nebudem sa o nej vôbec baviť ,pretože táto forma klamania svetovej satelitnej verejnosti
bola použitá alebo zneužitá už tisíce-krát v online svete .
Inými slovami vedecko-výskumné centrum autora Romana Dávida z Lučenca je opäť tým prvým v Európe a Afrike ... ,
ktoré dnes publikovalo verifikováné výsledky svojej vedecko-výskumnej činnosti podmienené dokazovaním
a dosiahlo tým stabilnú formu príjmu z vyžarovacieho diagramu "Italy" v zóne Out of footprint .
Preštudoval som si desiatky výsledkov vyhľadávania prevažne z diskusných satelitných skupín,ale ani jeden "moderátor" v Európe
nevedel poskytnúť dôveryhodné a verifikované informácie z akéhokoľvek zdroja alebo od kohokoľvek, kto by bol schopný dokázať
pravdivosť svojich proklamácií k tejto téme.
Znamená to len jedno : V predošlom texte nenájdete ani jednu ukradnutú vetu,alebo citáciu z akéhokoľvek iného zdroja na svete
a očakávam že si pravdivosť môjho tvrdenie náležite overíte .
zdroj publikovaného textu v tejto rubrike : vedecko-výskumná činnosť autora Romana Dávida
Platí pre inštalovaný symetrický parabolický reflektor s D=370 cm :
vlnovode,ktorý zároveň plní funkciu prírubového transformátora C120/WR75 :
vstupuje dominantne funkcia čo najvyššieho potlačenia (izolácie) miery ingerencie vysokých úrovní horizontálne polarizovaných
elektromagnetických vlnení a ďalšia schopnosť plnej a okamžitej kontroly nad nepravidelnými zmenami v uhlových odchýlkach SKEW atď.,
potom miera ingerencie týchto,v predchádzajúcom prípade dominantných činiteľov,v rovnici výslednej kvality zohráva len marginálnu (nedominantnú)
úlohu na výstupe z reflektora s D=370 cm.
►pri porovnatelnej výške kvality v jednotke SNR,v porovnatelnom časovom úseku zberu dát,je práve úroveň signálu v jednotke dBm tým vhodným
dôkazným nástrojom,že merania pochádzajú z dvoch rôznych signálnych zdrojov,v tomto prípade D1=370 cm a D2=450 cm

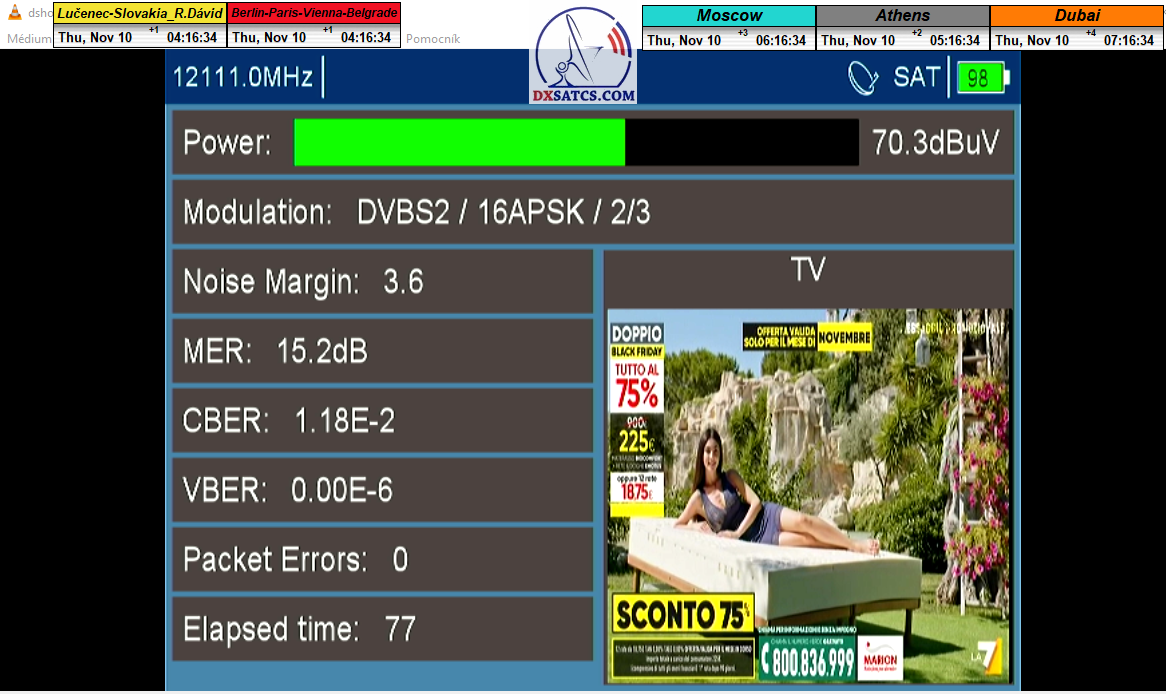

D1=370 cm_20.11.2022 D2=450 cm_30.11.2022
f=12 111 MHz_V f=12 111 MHz_V
Level=-45 dBm Level= -39 dBm
Level=1 257 µV < Level=2 509 µV
v zemepisných podmienkach strednej a východnej Európy družice Eutelsat 9B na 9.0°E pretože napríklad vo frekvenčnom spektre od 10,7 do 10,95 GHz
GEO objektu Astra 2E_UK beam platí presný OPAK môjho predchádzajúceho tvrdenia pre identickú zemepisnú oblasť,pretože tam je miera vzájomnej
ingerencie úrovne výkonu spektra H na V zanedbatelne malá aj na výstupe z D=600 cm. (ich výkonové hladiny sú porovnatelne nízke)
v systémovom riešení prispôsobujem prioritne inštalovanému priemeru.V praxi to znamená že inštalovaný priemer D=370 cm,predstavuje NULOVÉ
riziko akýchkoľvek potencionálnych komplikácii pri dosiahnutí stabilnej forme príjmu v percentuálnej stabilite 97-99% bez jedinej pixelácie
z kvantity 24/7 v prípade príjmu z vyžarovacieho diagramu Italy.(toto jasné až jednoznačné tvrdenie si dovoľujem vyrieknúť na základe môjho
každodenného monitoringu tejto časti frekvenčného spektra za obdobie posledných piatich mesiacov,pričom jedine pre f=12 340 MHz_V moje predchádzajúce
tvrdenia neplatia v plnom rozsahu)
Fyzikálnym slovníkom povedané,mieru vzájomnej ingerencie krížových polarizácií H a V dokážem účinne izolovať s nulovým vzájomným
spektrálnym prienikom už s polarizačnou výhybkou OMT so štandardným stupňom izolácie okolo 31,5 dB bez akýchkoľvek komplikácii,
ktoré som analyzoval a vyriešil na výstupe reflektora s D=450 cm.
do 06:00 ráno každý deň,rozhodol som sa z rovnice výslednej kvality vylúčiť tento inak dôležitý činiteľ a zamerať sa prioritne
na maximalizáciu permeability vo význame minimalizácie prechodového útlmu v ladenom vlnovode,pretože moje technologické možnosti mi
neumožňujú "kráčať po dvoch cestách súčasne" a konkrétne v tomto prípade som uprednostnil cestu maximalizáciu permeability alebo dosiahnutej kvality
na výstupe z D=370 cm,pretože ideálne riešenie existuje len v teórii a aplikovaná technológia je vždy výsledkom stanovených priorít a kompromisu.
►v signálnom monitoringu dokázaný a plne stabilný príjem bez jediného výpadku za jednotku t=72 hodín,pri častých dažďových prehánkach
a každodenne dosiahnutá špička kvality okolo SNR=13,8 dB s tunerom TBS 5925/5927 alebo okolo MER=14,2 s analyzátorom Metek HD na f=12 111 V .
zdroj publikovaného textu v tejto rubrike : vedecko-výskumná činnosť autora Romana Dávida
V Lučenci dňa 14.12.2022
the spectrum of the horizontal vector in the range from 5 to 50 mh
►►Eutelsat 9B at 9.0°E-Italy-Ku-DVB-S2-S2X-Multistream : The Eutelsat 9B satellite_technical parameters,maps of beams etc...
-obsahová stránka centra pre normu DVB-S2/S2X Multistream pojednáva o technických aspektoch príjmu z vyžarovacieho diagramu Italy v KU pásme,
pretože je tým momentálne jediným,v ktorom sa tento tv štandard využíva a zároveň je jedným zo šiestich momentálne aplikovaných v tomto frekvenčnom
spektre na družici Eutelsat 9B
KU_Germany A downlink coverage KU_Germany Ge downlink coverage KU_Extended Greece downlink coverage

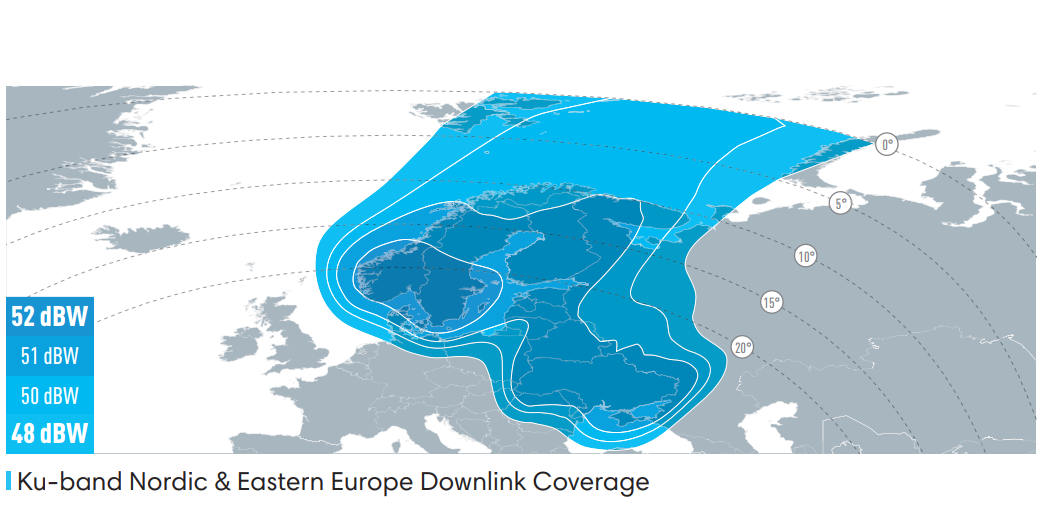

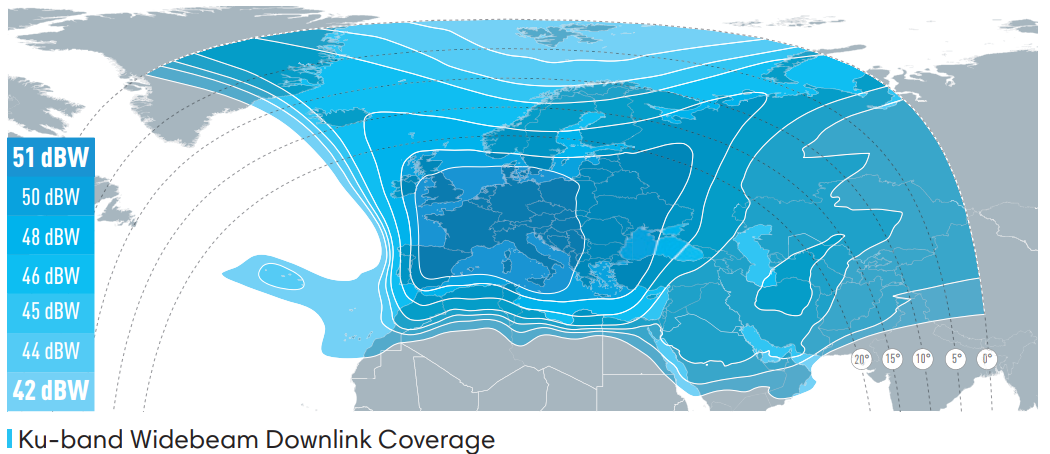

Italy downlink coverage KU_Nordic & Eastern Europe dw. coverage KU_Wideband downlink coverage

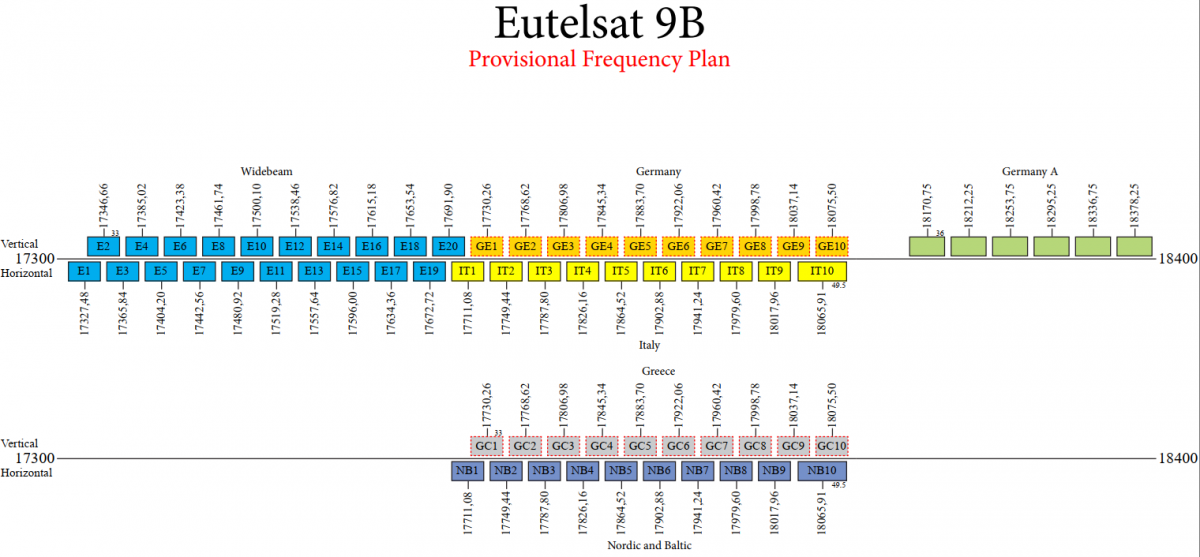

►►Eutelsat 9B at 9.0°E-Italy-Ku-DVB-S2-S2X-Multistream : UPLINK & DOWNLINK Frequency Plan
►►Eutelsat 9B at 9.0°E-Italian beam-DVB-S2-S2X-Multistream: Referenčná frekvencia "f0"
►Stanovenie jednej REFERENČNEJ FREKVENCIE "f0" pre celý taliansky vyžarovací diagram ITALY (KU) v kategorizovanej
zóne príjmu "Out of footprint-Mimo provajderom stanoveného diagramu/stopy"
>Referenčná frekvencia f0< , a bude platiť až do odvolania respektíve až do zmeny modulačných alebo FEC parametrov na prenosovej trase.
signálnej trasy : DVB-S2/8PSK_FEC 2/3 a od nich odvodenej minimálnej úrovne odstupu C/N=6,6 dB pre zamknutie nosnej
03:00 ráno do 13:00 na obed,už na výstupe zo stredovej antény s D=140 cm_Lučenec/Slovensko. Pochopiteľne spomínaný priemer D=140 cm
negarantuje prakticky nič v otázke dlhodobej stability príjmu (pri neustálych zmenách v špičke výkonu EIRP a poveternostných podmienok)
a kedže tu dlhodobo budujem vedecko-výskumné centrum ktorého hodnota je postavená výlučne na verifikovaných výsledkoch,nebudem
s týmto priemerom operovať v akomkoľvek smere.
>DVB-S2/MULTISTREAM ANALYZÁTOR METEK HD : špička kvality MER=15,3 dB<
→pri poslednom zbere signálnych dát z TP IT2 som dňa 31.12.2022 zaznamenal špičku kvality MER=15,3 dB_čistá signálna rezerva okolo 8,5 dB
Práve tento typický,nie výnimočný signálny stav je tým rozhodujúcim v otázke argumentácie prečo práve tejto frekvencii priraďujem atribút referečná
pre celé frekvenčné spektrum od 12 111 do 12 466 MHz v talianskom vyžarovacom diagrame.Autor Roman Dávid,konkrétne v tomto prípade opäť
neprepisuje/nekopíruje a nepracuje už s dávno zadefinovanými faktami,ale na základe nespochybniteľne dokázaných výsledkov signálneho
monitoringu v kvantite 1x72 hodín,stanovuje práve referenčnú frekvenciu f0=12 149 MHz_V ako ten prvý v Európe a to pre celú zónu príjmu "Out of footprint".
Pochopiteľne ak by som atribút referenčnosti nedokázal v kontinuálnom signálnom monitoringu v kvantite 1x72 hodín,potom by som nič z predošlej
vety nemohol tvrdiť,pretože Veda je postavená na nespochybnitelnom dôkaze a paveda na náhode pochádzajúcej len zo sporadicky prítomných špičiek
výkonu v trvaní typicky jednotky hodín,ktoré sú bežnou súčasťou družicového príjmu a čakajú na ňu desiatky tisíc "Nadšencov nestabilných alebo náhodných príjmov"
po celej Európe a Afrike,ktorí sa len pretekajú kto skôr prepíše kolonku v prehľadoch TVR vysielania.
vedeckej práce,ktorá sa nedá spochybniť.Horolezeckou terminológiou povedané,je to niečo podobné ako by som si stanovil za svoj najväčší životný cieľ dosiahnúť
kto nie je chromý a navyše by som sa ešte dožadoval verejnej publicity za tento "extrémny výkon" v médiách.
⇒ Analýza spektra a kvality na "Referenčnej frekvencii f=12 149 MHz_V" (TP IT2 Italian footprint) : PF Prodelin 450 cm
Klasifikácia analýz : dosiahol som dokázateľne štandardnú formu každodene stabilného satelitného príjmu z kategórie DTH (no DX reception) bez jediného
výpadku v spojitosti priebehu s typickou rezervou od 5-8,5 dB_MER
>Klasifikácia dosiahnutých výsledkov v percentuálnom vyjadrení : dokázateľne stabilný príjem na 100%<
>analýzu frekvenčného spektra a kvality som vykonal od 30 do 31.12.2022<
►zámerne beží na pozadí meraní vysielanie TGCOM 24+R101 s kódom o aktuálnom čase,za účelom vylúčenia podvodov a verifikáciu správnosti času
zberu nameraných dát,aby som tým predišiel akýmkoľvek dohadom a diskusiám v otázkach každodennej prítomnosti špičky výkonu EIRP od približne
03:00 do približne 06:00 v ranných hodinách.Časové okná medzi generátorom času v PC a vo vysielaní TGCOM 24 nie sú pochopitelne zosynchronizované
s presnosťou na jednu sekundu,ale pre tento účel to plne postačuje.Analýzy potvrdzujú že špička kvality každodenne osciluje okolo 14,8 dB v jednotke meraní
SNR na tunere TBS 5927 a okolo 15 dB v jednotke meraní MER na analyzátore Metek HD.Len doplním dávno známy fakt že programy CrazyScan a EBSpro aplikujú
identické matematické algoritmy pre určovanie výslednej signálnej kvality v jednotke SNR/BER v štandarde DVB-S/DVB-S2 ... čo som overil v praxi príjmu.
Čiže nemusím publikovať výsledky meraní z dvoch len zdanlivo rôznych SW zdrojov a táto softwérová identickosť platí aj v prípade bugo-v.
→30.12.2022 :
12 149 V_ Multistream PLS Setup 12 149 V : DVB-S2 / 8PSK / 2/3
TGCOM24 HD_MIS ID 2 PER=0_Margin=8,4 dB_MER=15,2 dB
→31.12.2022 :
12 149 V _ Multistream PLS setup 12 149 V : DVB-S2 / HBCD / 2/3
TGCOM24 HD : MIS ID 2 PER=0_Margin=11,9 dB_MER=15,3 dB
►►Eutelsat 9B at 9.0°E-footprint/beam-Italy (Ku band) : Place of satellite reception and research
Eutelsat 9B na 9,0°E : Vyžarovací diagram Taliansko
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovacie diagramy pochádzajú zo zdroja : eutelsat.com
►►Eutelsat 9B at 9.0°E-Italy-Ku-DVB-S2-S2X-Multistream-reception : analýza použitého HW,poveternostné podmienky...
Geographical location of the measurement in the KU band | 48° 33' N _ 19° 67' W , Lučenec , Slovenská republika |
Installed dish / secondary radiant [D] | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) and PF Prodelin 3.7 m AZ/EL type 1374-990 RX |
LNB for KU band | SMW Q-PLL type R+O , SMW WDL Digital type E ... |
Analyzed frequency spectrum + polarisation | 12 111 - 12 466 MHz , linear -V- |
Field strenght meters | Metek HD,Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5927 |
Date of measurement | 11/2022+ |
Elevation angle | 33.4° |
Weather conditions | specific weather conditions are given for each measurement |
Air temperature | specific temperatures are listed for each measurement |
Altitude above sea level | 194 m |
►Installed dish : [D=450 cm+370 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) and PF Prodelin 3.7 m AZ/EL type 1374-990 RX

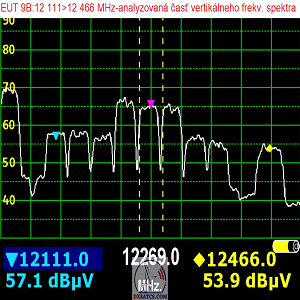

►11 700 > 12 700 MHz-Wide/Italian/Nordic+Eastern footprint ►12 111 > 12 466 MHz_V:práve do tejto časti frekvenčného spektra
- Vertical polarization : spectrum analysis je sústredené vysielanie v norme Multistream,určené pre taliansky trh

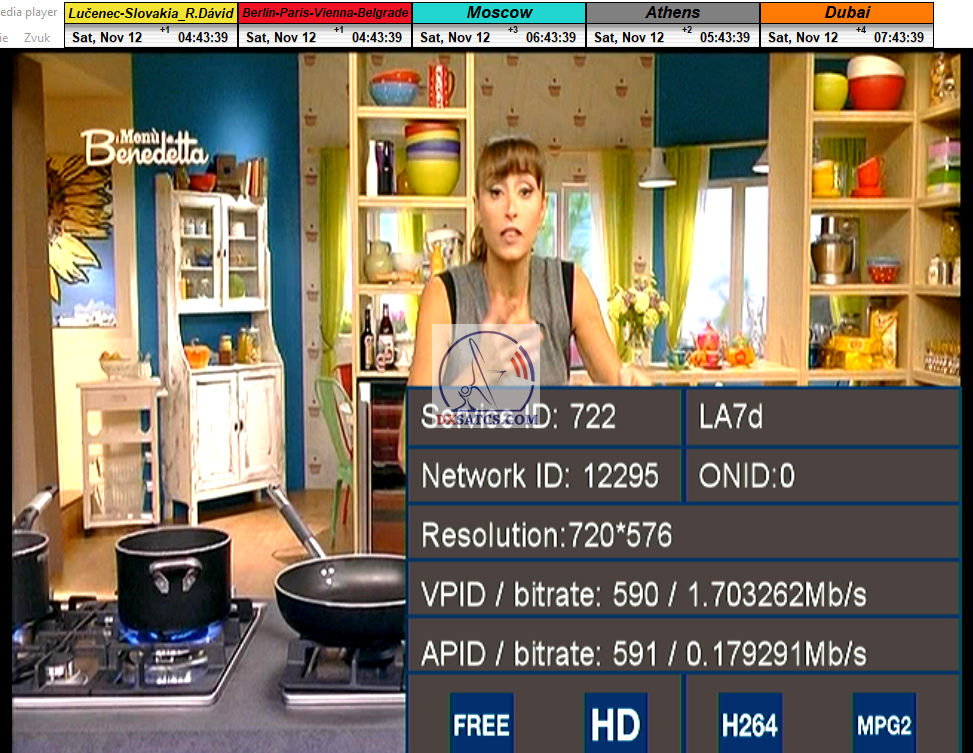

►f=12 111 V Cairo Communication (DVB-S2/16APSK_PLS GOLD 262140) : dokázateľne stabilný príjem s vysokou výškou rezervy od 6 do 8,5 dB (TBS 5925/5927)
-moje výskumy potvrdili že DVB-S2/S2X tunery TBS 5925 a 5927 sú tie najvhodnejšie pre príjem režimu Multistream z hľadiska základného atribútu stability locku,oscilácie
a veľkosti signálnej rezervy
Metek HD : analýza SW režimu Multistream _ modulačné parametre sa podobne ako aj pri ostatných SW cyklicky menia
DVB-S2 / 16APSK / 2/3 : Noise Margin 3,6 dB a DVB-S2 / HBCD / 2/3 : Noise Margin 11,6 dB
►f0=12 149 V Mediaset (DVB-S2/8PSK_PLS GOLD 262140) : v signálnom monitoringu dokázaný plne stabilný príjem v štadarde MULTISTREAM s typickou
výškou signálnej rezervy od 5 do 8,5 dB
DVB-S2 / 8PSK / 2/3 : Noise Margin 8,5 dB a DVB-S2 / HBCD / 2/3 : Noise Margin 11,7 dB
plne stabilný príjem na 99,999% aj pri intenzívnom snežení

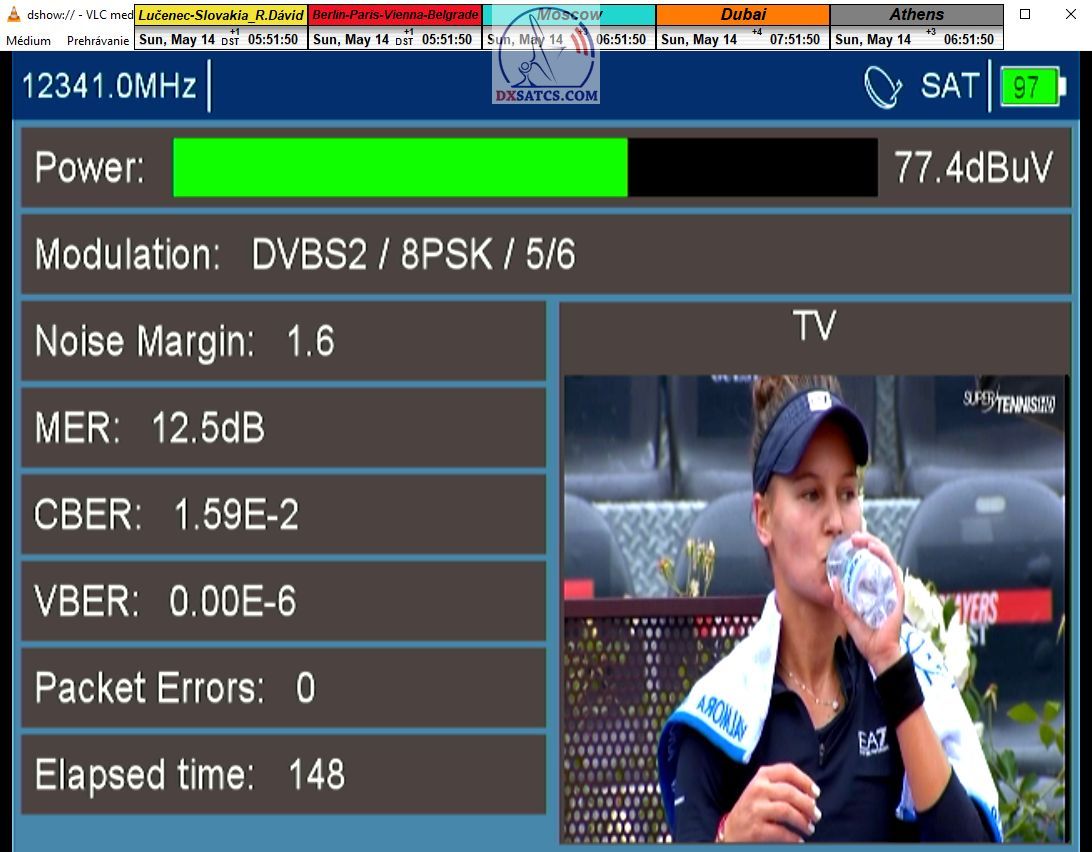

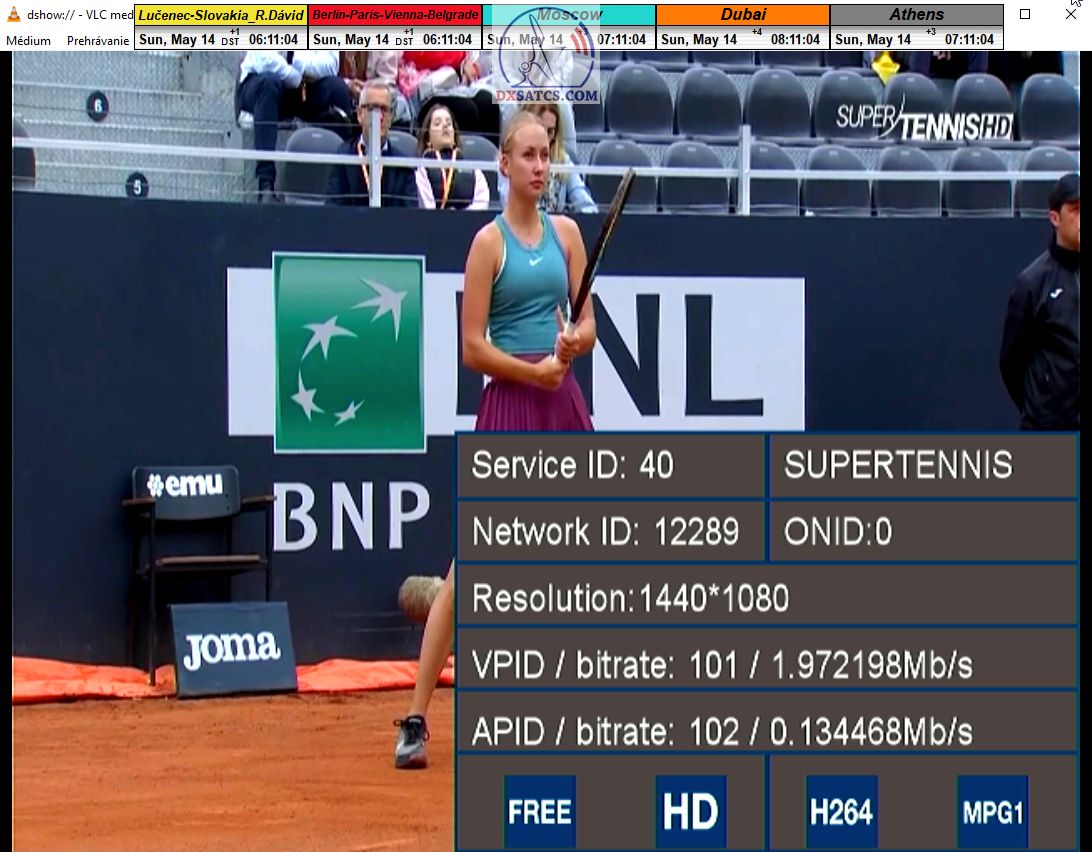

►f=12 341 V Persidera (DVB-S2/8PSK/Multistream_PLS=0) : vo výkonovom moduse Jar/Leto som v praxi dokázal každodennú možnosť stabilnej
formy príjmu bez pixelácie a výpadkov v kvantite okolo 12 hodín,alebo percentuálne vyjadrené stabilný od 99,999 do 100%,ale len v úseku dvanástich
hodín od približne 01:30 do 13:30 CET
DVB-S2 / 8PSK / 5/6 : MER=12,5 dB_Noise Margin 1,6 dB
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-01](/sites/default/files/KU%20REF/Eutelsat%209b/12%20340-450%20cm%20dokazovanie/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-01.jpg)
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-02](/sites/default/files/KU%20REF/Eutelsat%209b/12%20340-450%20cm%20dokazovanie/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-02.jpg)
![dxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-03](/sites/default/files/KU%20REF/Eutelsat%209b/12%20340-450%20cm%20dokazovanie/thumbdxsatcs-eutelsat-9b-9e-italy-dvbs2-s2x-8apsk-multistream-12340-mhz-v-quality-analysis-metek-pf-450-cm-technology-03.jpg)
►f=12 466 V EI Towers (DVB-S2/16APSK/Multistream_PLS GOLD 262140) : v signálnom monitoringu v kvantite 1x72 hodín dokázaný
.
.
.
►►Eutelsat 9B at 9.0°E-Italy-Multistream standard-satellite reception-copyright : Research project >The Reference Values of the Gain
for the Dishes with D<=4.5m in KU Band
![](/sites/default/files/uk_flag.gif)
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
![](/sites/default/files/sk_flag.gif)
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
