Hispasat 30W-6 at 30.0°W-Radio MARS-SR=185 ksym/s : Low Symbol Rate SR (Niedrige Symbolraten SR) in satellite reception practice by author Roman Dávid from Lučenec
Low Symbol Rates (SR) in the practice of satellite reception
Niedrige Symbolraten (SR) in der Praxis des Satellitenempfangs
Nízke Symbolové rýchlosti (SR) v praxi satelitného príjmu
Low Symbol Rates (SR) in practice of satellite reception

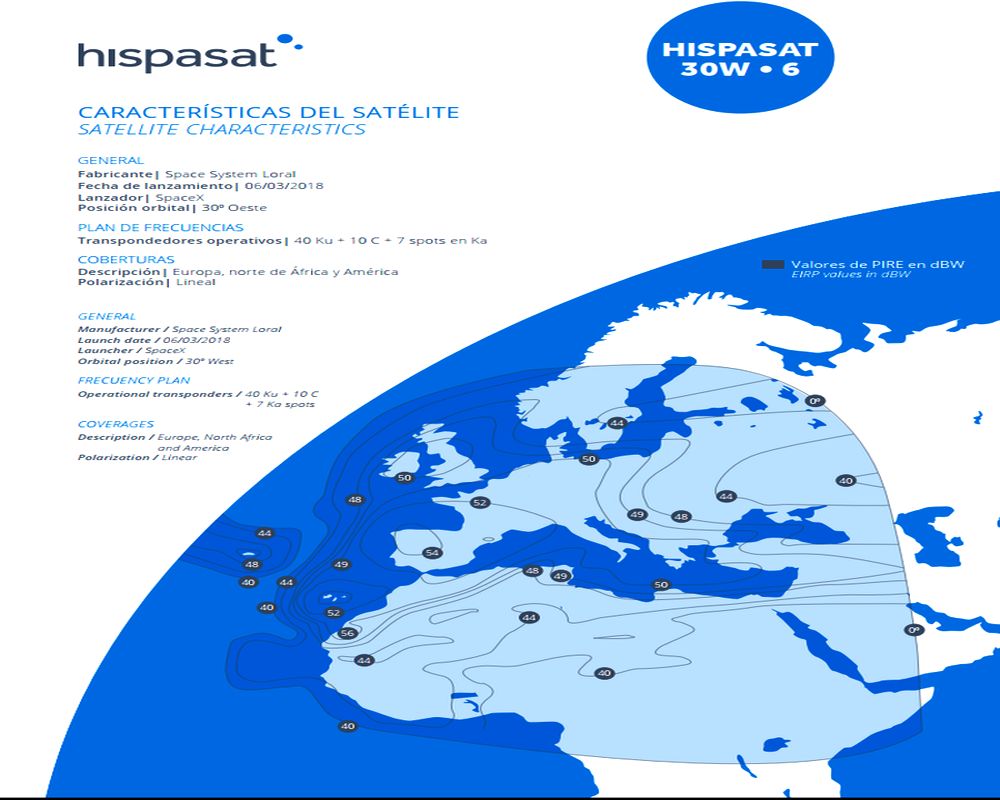

Hispasat 30W-6 at 30.0°W-Europe & North Africa beam : PF Prodelin 450
11 695.740 MHz_V_SR=185 ksym/s : Radio MARS
Note : In this scientific and research center,the functionality of a technological process and invention called Synchronous Nanocorrections,
authored by Roman Dávid from Lučenec,is systematically proven, and it is also the only place where you can encounter the benefits of this technology.
In diesem wissenschaftlichen und Forschungszentrum wird systematisch die Funktionalität des technologischen Verfahrens und der Erfindung
mit dem Namen "Synchrone Nanokorrekturen" vom Autor Roman Dávid aus Lučenec nachgewiesen. Es ist gleichzeitig der einzige Ort,
an dem Sie dieser Technologie persönlich begegnen können.
Upozornenie : V tomto vedecko-výskumnom centre sa systematicky dokazuje funkcia technologického postupu a vynálezu s názvom
"Synchrónne nanokorekcie", od jej autora Romana Dávida z Lučenca a je to zároveň jediné miesto kde sa s výhodami tejto technológie môžete stretnúť
( Update date: 15.5.2024 )
>Hispasat 30W-6 at 30.0°W_Low Symbol Rate>SR=185 ksym/s in satellite reception practice & Radio MARS<
English: Today, I am able to achieve a continuous LOCK function trace, without a single dropout, on the carrier frequency of Radio Mars with a symbol rate
value of SR=185 ksym/s over a total monitoring quantity of t=75 hours. Furthermore,I will conduct a comparative test and verification to confirm
the truthfulness of my claims between the Televes and Metek analyzers on the carrier frequency of the Spanish provider Cellnex Telecom, etc...
German: Heute gelingt es mir, einen kontinuierlichen LOCK-Funktionsverlauf ohne einen einzigen Ausfall auf der Trägerfrequenz von Radio Mars
mit einem Symbolratenwert von SR=185 ksym/s über eine Gesamtüberwachungsdauer von t=75 Stunden zu erreichen. Darüber hinaus werde ich einen
Vergleichstest und eine Überprüfung durchführen,um die Richtigkeit meiner Behauptungen zwischen den Analysegeräten von Televes und Metek
auf der Trägerfrequenz des spanischen Anbieters Cellnex Telecom usw. zu bestätigen.
mit einem Symbolratenwert von SR=185 ksym/s über eine Gesamtüberwachungsdauer von t=75 Stunden zu erreichen. Darüber hinaus werde ich einen
Vergleichstest und eine Überprüfung durchführen,um die Richtigkeit meiner Behauptungen zwischen den Analysegeräten von Televes und Metek
auf der Trägerfrequenz des spanischen Anbieters Cellnex Telecom usw. zu bestätigen.
SK: Dnes v dokážem dosiahnutie jedného kontinuálneho priebehu funkcie LOCK-u na nosnej frekvencii Radia Mars s hodnotou Symbolovej rýchlosti
SR=185 ksym/s v celkovej kvantite monitoringu t=75 hodín,ďalej uskutočním porovnávací test a dokazovanie vo veci overenia pravdivosti mojich
tvrdení medzi analyzátormi Televes a Metek na nosnej frekvencii španielskeho provajdera Cellnex Telecom atď...
►►Hispasat 30W-6 at 30.0°W-Europe & North Africa beam : Low symbol rates (SR) in satellite reception practice
During the continuous signal monitoring of signal distribution, a symmetric reflector Prodelin with diameters of 450 cm was applied
Beim kontinuierlichen Signalmonitoring der Signalverteilung wurde ein symmetrischer Reflektor von Prodelin mit Durchmessern von 450 cm verwendet
Pri výkone kontinuálneho signálneho monitoringu signálnej distribúcie bol aplikovaný symetrický reflektor Prodelin s priemerom 450 cm
Installed symmetric reflectors and the diameter of their effective area : D=450 cm
Installierte symmetrische Reflektoren und der Durchmesser ihrer effektiven Fläche : D=450 cm
Inštalované symetrické reflektory a priemer ich efektívnej plochy : D=450 cm
Installed dish : [D=450 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
Installed dish : [D=450 cm] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345)
►Signálny reťazec je tvorený / The signal chain consists of the following components : Prodelin 450 cm
Signálny reťazec je tvorený :
PF Prodelin 450 cm > Primárny žiarič > Romanom Dávidom navrnuté systémové riešenie z roku 2008 tvorené len jedným kusom zlievarenského odliatku
(nie z CNC alebo sústruhu),s fyzikálnymi úpravami,ktoré minimalizujú akékoľvek odrazy vlnenia,maximalizujú jeho signálnu priepustnosť,pri vysokej
vodivosti tubusu,s konkrétnym zameraním na prevedenie vlnovodnej príruby > LNB SMW_PLL 9.75 F s LOF stabilitou +/- 10 kHz
Eng_The system solution proposed by Roman Dávid, comprised of a single cast piece from a foundry (not CNC or lathe), with physical modifications
that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide
flange > SMW PLL LNB 9.75 GHz +/- 10 kHz
that minimize any wave reflections,maximize its signal permeability,with high conductivity of the tube, and a specific focus on implementing the waveguide
flange > SMW PLL LNB 9.75 GHz +/- 10 kHz
Auf Deutsch_Der von Roman Dávid vorgeschlagene Systemansatz, bestehend aus einem einzigen gegossenen Stück aus einer Gießerei (nicht CNC oder
Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs
und einem speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz
Drehbank), mit physikalischen Modifikationen, die jegliche Wellenreflexionen minimieren, die Signalpermeabilität maximieren, mit hoher Leitfähigkeit des Rohrs
und einem speziellen Fokus auf die Implementierung der Wellenleiterflansche > SMW PLL LNB 9.75 GHz _ +/- 10 kHz
►►Hispasat 30W-6 at 30.0°W-Europe & North Africa beam : Beacon frequency+TT&C / Frekvencia majáka+TT&C
Two Beacon frequencies in "V" polarization : 11 448.00 + 11 702.00 MHz
The first BEACON FREQUENCY & Telemetry,Tracking and Command > f=11 448.00 MHz_V
(source of data : hispasat.com)
SPAN=200 kHz SPAN=500 kHz SPAN=1000 kHz

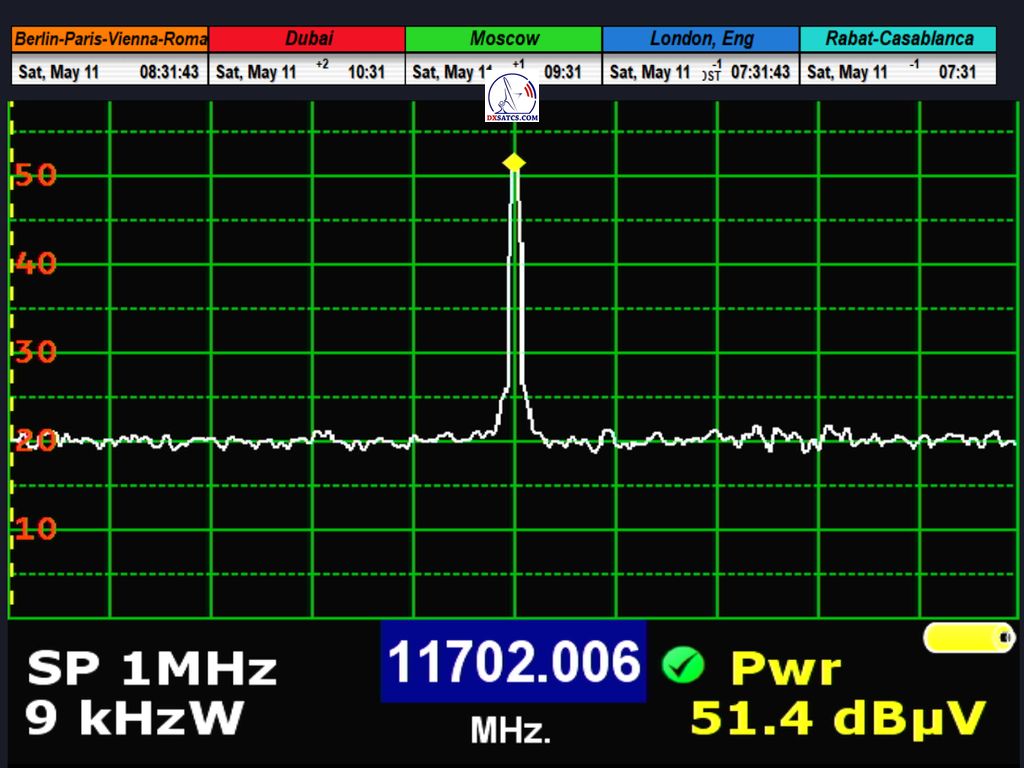

The second frequency of the Hispasat satellite beacon > f=11 702.00 MHz_V
SPAN=100 kHz SPAN=200 kHz SPAN=1000 kHz
►Analýza a presnosť zobrazovanej frekvencie Majáka jasne dokazuje že mnou navrhnutý signálny reťazec generuje presné a nespochybniteľné
údaje o nosných frekvenciách v celom rozsahu analyzovaného spektra a práve tieto údaje z analyzátora Televes budem považovať za relevantné.
Každá z frekvencií na ktorých je nosná zamknutá a demonštrovaná HW/SW konfiguráciou DVB-S2 PC karta TBS 5927 & SW EBSPro je podladená
o priemernú odchýlku mínus 190-200 kHz v porovnaní s referenčne presnou frekvenciou zobrazovanou analyzátorom Televes H60.
►Analysis and accuracy of the displayed Beacon frequency clearly demonstrate that the signal chain designed by me generates precise
and indisputable data about carrier frequencies throughout the analyzed spectrum range and it is precisely these data from the Televes analyzer
that I will consider relevant. Each of the frequencies at which the radio carrier is locked and demonstrated by the HW/SW configuration of the
DVB-S2 PC card TBS 5927 & SW EBSPro is adjusted by an average deviation of minus 190-200 kHz compared to the reference-precise frequency
displayed by the Televes H60 analyzer.
and indisputable data about carrier frequencies throughout the analyzed spectrum range and it is precisely these data from the Televes analyzer
that I will consider relevant. Each of the frequencies at which the radio carrier is locked and demonstrated by the HW/SW configuration of the
DVB-S2 PC card TBS 5927 & SW EBSPro is adjusted by an average deviation of minus 190-200 kHz compared to the reference-precise frequency
displayed by the Televes H60 analyzer.
►Analyse und Genauigkeit der angezeigten Leuchtturmfrequenz zeigen eindeutig, dass die von mir entworfene Signalkette genaue und unbestreitbare
Daten über Trägerfrequenzen im gesamten analysierten Spektrum liefert, und genau diese Daten vom Televes-Analysator halte ich für relevant.
Jede der Frequenzen, auf denen der Funkträger gesperrt ist und durch die HW/SW-Konfiguration der DVB-S2-PC-Karte TBS 5927 & SW EBSPro
demonstriert wird, wird um eine durchschnittliche Abweichung von minus 190-200 kHz gegenüber der referenzgenauen Frequenz angepasst,
die vom Televes H60-Analysator angezeigt wird.
Daten über Trägerfrequenzen im gesamten analysierten Spektrum liefert, und genau diese Daten vom Televes-Analysator halte ich für relevant.
Jede der Frequenzen, auf denen der Funkträger gesperrt ist und durch die HW/SW-Konfiguration der DVB-S2-PC-Karte TBS 5927 & SW EBSPro
demonstriert wird, wird um eine durchschnittliche Abweichung von minus 190-200 kHz gegenüber der referenzgenauen Frequenz angepasst,
die vom Televes H60-Analysator angezeigt wird.
►Dôkaz o frekvenčnej odchýlke alebo podladení od 190 do 200 kHz,ktoré platí pre HW/SW konfiguráciu TBS 5927 & EBSpro a je jasne demonštrovaná na každej
rádio nosnej s ultra nízkou šírkou pásma nosnej,typicky od 98 kHz+
TBS 5927/EBSpro : Locking frequency 11 695.542 MHz and Downlink frequency : 11 695.740 MHz
Frequency OFFSET : minus 198 kHz
►The first trial monitoring and visualized evidence with the following result:stable reception at 100% within the time unit t=24+ hours with peak quality SNR=18.5 dB,
conducted from the fourth to the fifth of May in the year 2024.
►Die erste Testüberwachung und visualisierte Beweise mit folgendem Ergebnis: Stabile Empfangsqualität von 100% in der Zeiteinheit t=24+ Stunden mit einer
Spitzenqualität SNR=18,5 dB,durchgeführt vom vierten bis zum fünften Mai im Jahr 2024.
Spitzenqualität SNR=18,5 dB,durchgeführt vom vierten bis zum fünften Mai im Jahr 2024.
►Prvý skúšobný monitoring a vizualizované dokazovanie s nasledovným výsledkom : stabilný príjem na 100% v jednotke t=24+ hodín so špičkou kvality SNR=18,5 dB,
ktorý som uskutočnil od štvrtého do piateho mája v roku 2024
►►Hispasat 30W-6 at 30.0°W-Europe & North Africa beam-spectrum analysis : 11 695.740 MHz Radio MARS
Carrier width/Trägerbreite : 249 kHz
SPAN=1 MHz SPAN=500 kHz
►►Hispasat 30W-6 at 30.0°W-Europe & North Africa beam-11 695.740 MHz-Radio MARS : Duration of the rising edge
►The rise time for locking the carrier with parameter SR=185 ksym/s : Locking of the carrier frequency will practically occur instantly,
typically within three to four seconds,but only with the assistance of one additional software intermediary step,which significantly speeds up
this process
►Die Anstiegszeit zum Sperren des Trägers mit dem Parameter SR=185 ksym/s : Die Sperrung der Trägerfrequenz erfolgt praktisch sofort,
typischerweise innerhalb von drei bis vier Sekunden,jedoch nur mit Hilfe eines zusätzlichen Software-Zwischenschritts,der diesen Prozess
erheblich beschleunigt
►Trvanie nábežnej hrany pre zamknutie nosnej s parametrom SR=185 ksym/s : Zamknutie nosnej frekvencie sa uskutoční prakticky okamžite,
typicky od troch do štyroch sekúnd,ale len s prispením jedného pomocného softvérového medzi-kroku,ktorý tento proces niekoľkonásobne urýchľuje
The quality upon locking the carrier oscillated around SNR=18 dB
Die Qualität beim Sperren des Trägers schwankte um SNR=18 dB
11.5.2024 _ Max 3-4 sec.

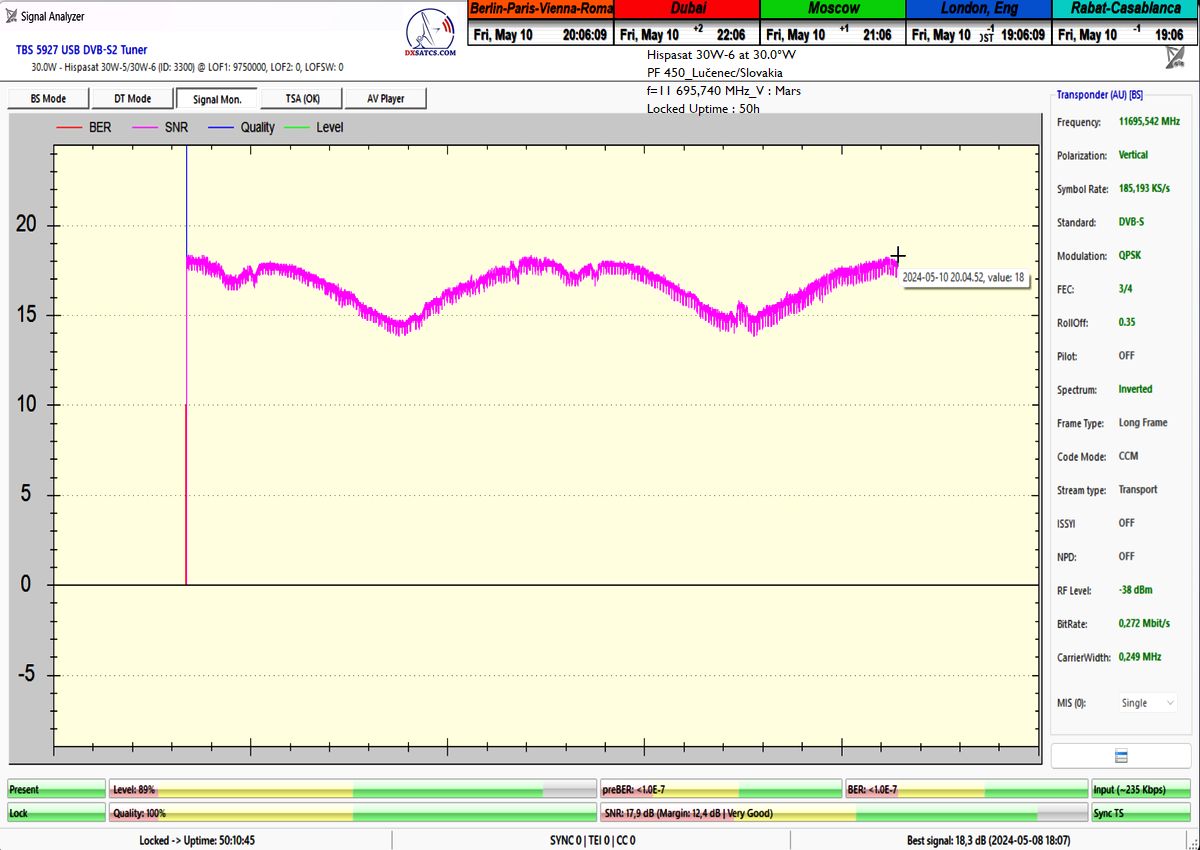

Stable locking of the carrier frequency and subsequent reading of the transport stream typically occur within three to four seconds at most+proof
Die stabile Sperrung der Trägerfrequenz und das anschließende Lesen des Transportstroms erfolgen in der Regel innerhalb von höchstens drei bis vier
Sekunden+Beweis
Sekunden+Beweis
►►Hispasat 30W-6 at 30.0°W-Europe & North Africa beam : Comparative test / Vergleichstest
11 644 MHz_V_DVB-S/QPSK_SR=4000_FEC=2/3 : Cellnex Telecom Spain
13.5.2024 : MER=20.8 dB
Metek HD : MER=20.0 dB / Margin=17.1 dB TBS 5927/EBSpro : SNR=20,2 dB / Margin=15,8 dB
►Comparative quality test between Televes and Metek brands for DVB-S/QPSK standard : 14.5.2024 _ 18:30-19:00 CET
Here is another piece of evidence confirming the truthfulness of my previous claims that the signal analyzers from Televes and Metek demonstrate
fully comparable results in the analysis of satellite reception quality in the DVB-S/QPSK standard. Data collection was conducted on May 14, 2024,
within the time frame from 18:30 to 19:00 CET.
Hier ist ein weiterer Beweis, der die Wahrhaftigkeit meiner früheren Behauptungen bestätigt, dass die Signalanalysatoren von Televes und Metek
vollständig vergleichbare Ergebnisse bei der Analyse der Qualität des Satellitenempfangs im DVB-S/QPSK-Standard liefern. Die Datensammlung
wurde am 14. Mai 2024 im Zeitraum von 18:30 bis 19:00 Uhr CET durchgeführt.
vollständig vergleichbare Ergebnisse bei der Analyse der Qualität des Satellitenempfangs im DVB-S/QPSK-Standard liefern. Die Datensammlung
wurde am 14. Mai 2024 im Zeitraum von 18:30 bis 19:00 Uhr CET durchgeführt.
Tu je ďalší dôkaz o pravdivosti mojich predchádzajúcich tvrdení že analyzátory značiek Televes a Metek demonštrujú plne porovnatelné výsledky
analýzy kvality satelitného príjmu v štandarde DVB-S/QPSK.Zber údajov som uskutočnil dňa 14.5.2024 v časovom rámci od 18:30 do 19:00 CET.
analýzy kvality satelitného príjmu v štandarde DVB-S/QPSK.Zber údajov som uskutočnil dňa 14.5.2024 v časovom rámci od 18:30 do 19:00 CET.

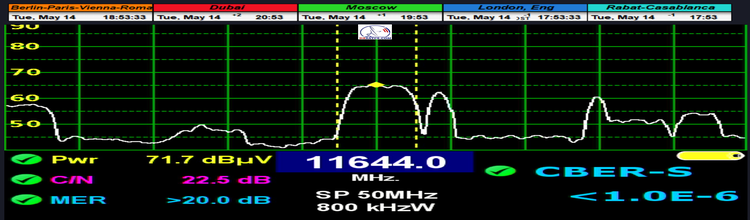

11 644 MHz_V_DVB-S/QPSK_SR=4000_FEC=2/3 : Cellnex Telecom Spain
14.5.2024 : 18:30-19:00 CET
C/N=22,5 dB _ MER=>20.0 dB _ CBER-S<1.0E-6
►In the span of a single time window from 19:00 to 19:30 CET, under identical weather conditions, on May 13, 2024, I conducted a comparative test
of reception quality between the calibrated analyzer Metek HD and a HW/SW configuration composed of the DVB-S2 tuner TBS 5927+EBSpro,
in order to dispel any speculation about the unreality or impossibility of achieving the results published here.I selected the nearest carrier frequency
f=11 644 MHz_Cellnex (with regular broadcasting) to the analyzed f=11 695.740 MHz_Radio Mars and subsequently conducted a comparative test on it
to reconfirm that these results withstand full comparison within a scaling range of 95%. This means that in the two most important indicators of quality
in the applied modulation configuration of the DVB-S/QPSK/FEC=2/3 signal path,namely the instantaneous error rate BER before and after Viterbi
correction,zero states <1.0E-9 were consistently demonstrated.
of reception quality between the calibrated analyzer Metek HD and a HW/SW configuration composed of the DVB-S2 tuner TBS 5927+EBSpro,
in order to dispel any speculation about the unreality or impossibility of achieving the results published here.I selected the nearest carrier frequency
f=11 644 MHz_Cellnex (with regular broadcasting) to the analyzed f=11 695.740 MHz_Radio Mars and subsequently conducted a comparative test on it
to reconfirm that these results withstand full comparison within a scaling range of 95%. This means that in the two most important indicators of quality
in the applied modulation configuration of the DVB-S/QPSK/FEC=2/3 signal path,namely the instantaneous error rate BER before and after Viterbi
correction,zero states <1.0E-9 were consistently demonstrated.
The Metek HD analyzer displays a fully comparable peak quality oscillation height in the MER measurement unit ranging from 19.2 to 20.3 dB over
a 95% time span of the total,as is the case with the HW/SW configuration TBS 5927/EBSpro however,in the SNR measurement unit.The Metek HD
demonstrates approximately 1-1.5+ dB higher reserve level in quality above the noise threshold and approximately 0.6 dB higher peak quality level
compared to TBS/EBSpro over a time unit of t=15 minutes.Since at low Symbol Rate (SR) values below 200 ksym/s I cannot conduct a comparative
quality comparison with any analyzer because neither of them can process these values,let this test serve you,Dear readers,to better understand
the level of reception quality you could potentially achieve if these virtual (and as yet nonexistent) analyzers were able to process the mentioned
low SR values.
a 95% time span of the total,as is the case with the HW/SW configuration TBS 5927/EBSpro however,in the SNR measurement unit.The Metek HD
demonstrates approximately 1-1.5+ dB higher reserve level in quality above the noise threshold and approximately 0.6 dB higher peak quality level
compared to TBS/EBSpro over a time unit of t=15 minutes.Since at low Symbol Rate (SR) values below 200 ksym/s I cannot conduct a comparative
quality comparison with any analyzer because neither of them can process these values,let this test serve you,Dear readers,to better understand
the level of reception quality you could potentially achieve if these virtual (and as yet nonexistent) analyzers were able to process the mentioned
low SR values.
Conversely,I must mention that on the market of professional devices intended for the predominantly Radio and satellite IP provider group,
there are dozens of types of satellite receivers,tuners, modems etc., which, on the contrary,are able to process low Symbol Rate values below
SR=200 ksym/s stably,although this option is usually not provided as standard but only as an extra cost within the configuration option.
After rounding and considering that the peak in power intensity and subsequently in quality cyclically (in intervals) reaches its maximum
and minimum,as evidenced by the visualized form of evidence in signal monitoring,I can confirm that in the case of these specific quality
measurements at the carrier frequency f=11 644 MHz_V over a time span of 100% of the total,the channel error rate BER consistently reaches
a zero level and the values of other reception quality units are comparable at 95%.
there are dozens of types of satellite receivers,tuners, modems etc., which, on the contrary,are able to process low Symbol Rate values below
SR=200 ksym/s stably,although this option is usually not provided as standard but only as an extra cost within the configuration option.
After rounding and considering that the peak in power intensity and subsequently in quality cyclically (in intervals) reaches its maximum
and minimum,as evidenced by the visualized form of evidence in signal monitoring,I can confirm that in the case of these specific quality
measurements at the carrier frequency f=11 644 MHz_V over a time span of 100% of the total,the channel error rate BER consistently reaches
a zero level and the values of other reception quality units are comparable at 95%.
►Im Zeitraum eines einzigen Zeitfensters von 19:00 bis 19:30 Uhr MEZ, unter identischen Wetterbedingungen, am 13. Mai 2024, führte ich einen
Vergleichstest zur Empfangsqualität zwischen dem kalibrierten Analysator Metek HD und einer HW/SW-Konfiguration, bestehend aus dem
DVB-S2-Tuner TBS 5927+EBSpro, durch,um jegliche Spekulationen über die Unwirklichkeit oder Unmöglichkeit der hier veröffentlichten Ergebnisse
zu entkräften. Ich wählte die nächstgelegene Trägerfrequenz f=11 644 MHz_Cellnex (mit regelmäßiger Ausstrahlung) zur analysierten
f=11 695,740 MHz_Radio Mars aus und führte anschließend einen Vergleichstest durch, um zu rekonfirmieren, dass diese Ergebnisse einem vollständigen
Vergleich im Rahmen einer Skalierung von 95% standhalten.Dies bedeutet, dass in den beiden wichtigsten Qualitätsindikatoren in der angewandten
Modulationskonfiguration des DVB-S/QPSK/FEC=2/3-Signalwegs,nämlich der momentanen Fehlerquote BER vor und nach der Viterbi-Korrektur,
durchgehend Nullzustände <1.0E-9 nachgewiesen wurden.
Vergleichstest zur Empfangsqualität zwischen dem kalibrierten Analysator Metek HD und einer HW/SW-Konfiguration, bestehend aus dem
DVB-S2-Tuner TBS 5927+EBSpro, durch,um jegliche Spekulationen über die Unwirklichkeit oder Unmöglichkeit der hier veröffentlichten Ergebnisse
zu entkräften. Ich wählte die nächstgelegene Trägerfrequenz f=11 644 MHz_Cellnex (mit regelmäßiger Ausstrahlung) zur analysierten
f=11 695,740 MHz_Radio Mars aus und führte anschließend einen Vergleichstest durch, um zu rekonfirmieren, dass diese Ergebnisse einem vollständigen
Vergleich im Rahmen einer Skalierung von 95% standhalten.Dies bedeutet, dass in den beiden wichtigsten Qualitätsindikatoren in der angewandten
Modulationskonfiguration des DVB-S/QPSK/FEC=2/3-Signalwegs,nämlich der momentanen Fehlerquote BER vor und nach der Viterbi-Korrektur,
durchgehend Nullzustände <1.0E-9 nachgewiesen wurden.
er Metek HD-Analysator zeigt eine vollständig vergleichbare Spitzenqualitätsschwankung in der MER-Messeinheit von 19,2 bis 20,3 dB über einen Zeitraum
von 95 % der Gesamtdauer, wie es bei der HW/SW-Konfiguration TBS 5927/EBSpro der Fall ist (im SNR-Messbereich). Der Metek HD zeigt einen
Reservepegel in der Qualität von etwa 1-1,5+ dB über dem Rauschschwellenwert und einen Spitzenqualitätspegel von etwa 0,6 dB höher im Vergleich
zu TBS/EBSpro über eine Zeitdauer von t=15 Minuten. Da ich bei niedrigen Symbolraten (SR) unter 200 ksym/s keinen vergleichenden Qualitätsvergleich
mit einem Analysegerät durchführen kann, da keines von beiden diese Werte verarbeiten kann, soll dieser Test Ihnen, liebe Leser, helfen,das Niveau
der Empfangsqualität besser zu verstehen,das Sie potenziell erreichen könnten, wenn diese virtuellen (und bisher nicht existierenden) Analysatoren
in der Lage wären, die genannten niedrigen SR-Werte zu verarbeiten.
von 95 % der Gesamtdauer, wie es bei der HW/SW-Konfiguration TBS 5927/EBSpro der Fall ist (im SNR-Messbereich). Der Metek HD zeigt einen
Reservepegel in der Qualität von etwa 1-1,5+ dB über dem Rauschschwellenwert und einen Spitzenqualitätspegel von etwa 0,6 dB höher im Vergleich
zu TBS/EBSpro über eine Zeitdauer von t=15 Minuten. Da ich bei niedrigen Symbolraten (SR) unter 200 ksym/s keinen vergleichenden Qualitätsvergleich
mit einem Analysegerät durchführen kann, da keines von beiden diese Werte verarbeiten kann, soll dieser Test Ihnen, liebe Leser, helfen,das Niveau
der Empfangsqualität besser zu verstehen,das Sie potenziell erreichen könnten, wenn diese virtuellen (und bisher nicht existierenden) Analysatoren
in der Lage wären, die genannten niedrigen SR-Werte zu verarbeiten.
Umgekehrt muss ich erwähnen, dass auf dem Markt professioneller Geräte, die für die überwiegend für Radio- und Satelliten-IP-Anbietergruppe bestimmt
sind,Dutzende Arten von Satellitenempfängern,Tunern,Modems usw. verfügbar sind,die im Gegenteil niedrige Symbolratenwerte unter SR=200 ksym/s stabil
verarbeiten können,obwohl diese Option normalerweise nicht standardmäßig angeboten wird,sondern nur gegen Aufpreis innerhalb der Konfigurationsoption.
Nach dem Runden und Berücksichtigen, dass der Peak in der Leistungsintensität und anschließend in der Qualität zyklisch (in Intervallen) sein Maximum
und Minimum erreicht,wie es die visualisierte Form der Beweise im Signalmonitoring zeigt,kann ich bestätigen,dass in dem spezifischen Fall dieser
Qualitätsmessungen bei der Trägerfrequenz f=11 644 MHz_V über einen Zeitraum von 100% des Gesamten die Kanalfehlerrate BER konsequent
ein Nullniveau erreicht und die Werte anderer Empfangsqualitätseinheiten bei 95% vergleichbar sind.
sind,Dutzende Arten von Satellitenempfängern,Tunern,Modems usw. verfügbar sind,die im Gegenteil niedrige Symbolratenwerte unter SR=200 ksym/s stabil
verarbeiten können,obwohl diese Option normalerweise nicht standardmäßig angeboten wird,sondern nur gegen Aufpreis innerhalb der Konfigurationsoption.
Nach dem Runden und Berücksichtigen, dass der Peak in der Leistungsintensität und anschließend in der Qualität zyklisch (in Intervallen) sein Maximum
und Minimum erreicht,wie es die visualisierte Form der Beweise im Signalmonitoring zeigt,kann ich bestätigen,dass in dem spezifischen Fall dieser
Qualitätsmessungen bei der Trägerfrequenz f=11 644 MHz_V über einen Zeitraum von 100% des Gesamten die Kanalfehlerrate BER konsequent
ein Nullniveau erreicht und die Werte anderer Empfangsqualitätseinheiten bei 95% vergleichbar sind.
►V rozpätí jedného časového okna od 19:00 do 19:30 CET,pri identických poveternostných podmienkach,som dňa 13.5.2024 vykonal porovnávací test kvality
príjmu medzi ciachovaným analyzátorom Metek HD a HW/SW konfiguráciou zloženou z DVB-S2 tunera TBS 5927+EBSpro,tak aby som rozptýlil akékoľvek
špekulácie o nereálnosti,alebo nemožnosti dosiahnutia tu publikovaných výsledkov.Vybral som tú najbližšiu nosnú frekvenciu f=11 644 MHz_Cellnex
(s regulárnym vysielaním) ku dnes analyzovanej f=11 695,740 MHz_Rádio Mars a na nej som následne vykonal porovnávací test za účelom opätovného
potvrdenia že tieto výsledky znesú plné porovnanie v rozsahu škálovania 95%.Znamená to že v dvoch najdôležitejších ukazovateľoch kvality pri aplikovanej
modulačnej konfigurácii signálnej trasy DVB-S/QPSK/FEC=2/3,čím je okamžitá chybovosť BER pred a za Viterbi korekciou sa trvalo demonštrujú nulové
stavy <1.0E-9.Analyzátor Metek HD zobrazuje v jednotke meraní MER plne porovnatelnú výšku oscilujúcej špičky kvality od 19,2 do 20,3 dB v časovom
úseku 95% z celku ako je tomu pri HW/SW konfigurácii TBS 5927/EBSpro ale v jednotke meraní SNR,pričom Metek HD demonštruje približne o 1-1,5+ dB
vyšiu úroveň rezervy v kvalite nad šumovým prahom a približne o 0,6 dB vyššiu úroveň špičky kvality ako TBS/EBSpro za jednotku t=15 minút.
Nakoľko pri nízkych hodnotách Symbolovej rýchlosti SR pod 200 ksym/s nemôžem vykonať komparatívne porovnanie kvality s akýmkoľvek analyzátorom,
pretože tieto hodnoty jednoducho nedokáže spracovať ani jeden z nich,nech Vám Vážení čitatelia nasledujúci test poslúži k lepšej predstave akú úroveň
kvality príjmu by ste potencionálne mohli dosiahnúť ak by tieto virtuálne (a zatiaľ neexistujúce) analyzátory boli schopné spomínané nízke hodnoty SR
spracovať.Naopak,musím spomenúť že na trhu profesionálnych zariadení,určených pre skupinu prevažne Rádiových a satelitných IP provajderov sú k dispozícii
desiatky typov satelitných receiverov,tunerov,modemov atď,ktoré sú naopak schopné hodnoty nízkych Symbolových rýchlosti pod SR=200 ksym/s stabilne
spracovať,aj keď spravidla sa táto možnosť neposkytuje štandardne ale len za príplatok v rámci konfiguračnej opcie.Po zaokrúhlení a zohľadnení že špička
v intenzite výkonu a následne kvality cyklicky (v intervaloch) dosahuje svoje maximá a minimá,tak ako o tom vypovedá vizualizovaná forma dokazovania
v signálnom monitoringu,môžem potvrdiť že v prípade konkrétne týchto meraní kvality na nosnej frekvencii f= 11 644 MHz_V v časovom úseku 100%
z celku dosahuje kanálová chybovosť BER trvalo nulovú úroveň a hodnoty ďalších jednotiek kvality príjmu sú porovnatelné na 95%.
►►Hispasat 30W-6_30.0°W-11 695.740 MHz-Radio MARS : Statistics of PIDs in the Transport stream and Stream reader
11 695.740 MHz : Radio MARS
Statistics of PIDs in the Transport stream and Stream reader
Statistik der PID im Transportstrom und Stream-Leser
PIDs štatistika v transportom streame a čítačka dátového toku
Audio#1 : MPEG Audio,48.0 kHz,2 Ch,160 kbit/s (PID:0x0065, PESID:0xc0)
►►Hispasat 30W-6_30.0°W-11 695.740 MHz-Radio MARS : Continuous signal monitoring
>Monitored frequency f=11 695.740 MHz_V_SR=185 ksym/s_Radio Mars<
Total unit of quantity of visualized evidence in signal monitoring : 75 hours
Gesamteinheit der Menge an visualisierten Beweisen beim Signalmonitoring : 75 Std.
Celková jednotka kvantity vizualizovaného dokazovania v signálnom monitoringu : 75 hodín
4-5.5.2024 8-10.5.2024
——————— ———————
25h 50h
►Klasifikácia dosiahnutých výsledkov na f=11 695,740 MHz: Forma vizualizovaného dokazovania pomocou výkonu jedného kontinuálneho
signálneho monitoringu rádio nosnej s SR=185 ksym/s v jednotke t=50 hodín týmto nespochybniteľne verifikuje dosiahnutie stability príjmu na 100 %,
bez jediného výpadku v spojitosti priebehu LOCK-u.Špička kvality každodenne prekonávala úroveň SNR=18 dB,pri signálnej rezerve okolo 12,5 dB.
signálneho monitoringu rádio nosnej s SR=185 ksym/s v jednotke t=50 hodín týmto nespochybniteľne verifikuje dosiahnutie stability príjmu na 100 %,
bez jediného výpadku v spojitosti priebehu LOCK-u.Špička kvality každodenne prekonávala úroveň SNR=18 dB,pri signálnej rezerve okolo 12,5 dB.
►Eng_Classification of achieved results at f=11 695,740 MHz: The form of visualized evidence using a single continuous signal monitoring
of the radio carrier frequency with a symbol rate of 185 ksym/s over a period of t=50 hours unquestionably verifies the achievement of 100% reception
stability,without a single dropout in the course of locking.The peak quality surpassed SNR=18 dB on a daily basis, with a signal margin of around 12.5 dB
►Auf Deutsch_Klassifikation der erreichten Ergebnisse bei f=11 695,740 MHz: Die Form der visualisierten Beweisführung mithilfe eines einzigen
kontinuierlichen Signalmonitorings der Radio-Trägerfrequenz mit einer Symbolrate von 185 ksym/s über einen Zeitraum von t=50 Stunden bestätigt
zweifellos das Erreichen einer Empfangsstabilität von 100 %,ohne einen einzigen Ausfall im Verlauf des Lockings. Die Spitzenqualität übertraf täglich
SNR=18 dB,mit einem Signalpuffer von etwa 12,5 dB.
PROVING > Hispasat 30W-6 at 30.0°W
Nepretržitý monitoring signálnych parametrov v dĺžke 1x50+ hodín
Continuous monitoring of signal parameters for a period of 1x50+ hours
►Deň záznamu monitoringu : od 8.5.2024 do 10.5.2024
►Hispasat 30W-6 na 30,0°W : Vyžarovací diagram "Európa a Severná Afrika"
zemepisný bod výskumov a meraní : 48°33 N _ 19° 67 W : Lučenec-Slovenská republika
vyžarovací diagram pochádza zo zdroja : Hispasat 30W-6
►►Wetterverhältnisse / Weather conditions / Poveternostné podmienky :
>Based on the meteograms from the source shmu.sk,I can confirm that during the signal monitoring,the prevailing weather in the given
geographical area was clear to partly cloudy with occasional cloud cover but no precipitation
geographical area was clear to partly cloudy with occasional cloud cover but no precipitation
>Basierend auf den Meteogrammen von der Quelle shmu.sk kann ich bestätigen,dass während des Signalmonitorings das vorherrschende Wetter
in der gegebenen geografischen Region klar bis teilweise bewölkt war,gelegentlich mit Wolkenbedeckung,aber ohne Niederschläge
in der gegebenen geografischen Region klar bis teilweise bewölkt war,gelegentlich mit Wolkenbedeckung,aber ohne Niederschläge
>Na základe meteogramov zo zdroja shmu.sk môžem potvrdiť že počas signálneho monitoringu prevládala v oblasti mesta Lučenec jasná,
polojasná až zamračená obloha bez zrážok
►Methodological procedure of measurements / Methodisches Verfahren für Messungen / Metodický postup meraní
Vedecko-výskumné centrum autora Romana Dávida z Lučenca zamerané na zóny satelitného príjmu "Mimo stopy" na adrese www.dxsatcs.com
je tým dokázateľne prvým na svete,ktoré od roku 2020 začalo uplatňovať autorom zadefinovaný metodický postup meraní a zberu údajov
z kontinuálneho signálneho monitoringu s dostatočnou dĺžkou,ktorého výsledky sa nedajú akýmkoľvek spôsobom spochybniť.
Metodický postup stanovený autorom Romanom Dávidom týmto jednoznačne vylučuje akúkoľvek spojitosť dosiahnutých výsledkov s očakávaním
na sporadicky prítomné špičky výkonu,alebo na dočasné deje v rôznych častiach atmosféry,ktoré krátkodobo umožnia uskutočniť nestabilnú formu
družicového príjmu spadajúceho do kategorizácie náhody alebo "SAT DX". Zatiaľ čo všetky diskusné centrá po celom svete už viac ako 30 rokov
postupujú podľa pseudovedeckej antimetodiky meraní,ktorej všetky výsledky sa dajú ako celok okamžite spochybniť a označiť ich ako irelevantné
až zbytočné,vedecko-výskumné centrum Romana Dávida ako prvé a jediné na svete postupuje podľa metodického postupu meraní,ktorý generuje
nespochybnitelné výsledky,ktoré môžu byť použité pre ďalšiu vedeckú a výskumnú činnosť v oblasti satelitného príjmu.Prezentácia sekundových
lock-ov z frekvenčného spektra pri vysoko dynamických až permanentných zmenách v intenzitách výkonu v týchto zónach príjmu má samozrejme
nulovú vedeckú hodnotu lebo už nasledujúcu sekundu,minútu,hodinu... po lock-u môže kvalita poklesnúť na nulu a publikovanie týchto pseudo-analýz
je vo svojej podstate zbytočné a klamlivé.
Eng:
The scientific and research center of author Roman Dávid from Lučenec, focused on 'Out of footprint' satellite reception zones at www.dxsatcs.com
is demonstrably the first of its kind in the world, whose results cannot be questioned in any way. This is because since the year 2020,
it has been implementing a methodically defined procedure of measurements and data collection from continuous signal monitoring with sufficient
duration,as defined by the author.The methodical procedure defined by author Roman Dávid clearly excludes any connection of achieved results with
expectations of sporadically present performance peaks or temporary atmospheric phenomena,which momentarily enable an unstable form of satellite
reception falling into the categorization of coincidence or 'SAT DX'.While all discussion centers worldwide have been following a pseudoscientific
antimethodology of measurements for over 30 years,whose results can be immediately questioned and labeled as irrelevant or even pointless,
Roman Dávid's scientific research center stands as the first and only in the world to proceed according to a methodical measurement procedure,
which generates unquestionable results applicable to further scientific research in satellite reception.The presentation of second-locks from the frequency
spectrum during highly dynamic and persistent changes in power intensity in these reception zones inherently possesses zero scientific value because
the quality may drop to zero the following second,minute,hour... after the lock,rendering the entire presentation of this pseudo-analysis essentially
pointless and deceptive.
DE :
Das wissenschaftliche und Forschungszentrum des Autors Roman Dávid aus Lučenec, das sich auf 'Out of footprint' Satellitenempfangszonen
auf www.dxsatcs.com konzentriert,ist nachweislich das erste seiner Art weltweit,dessen Ergebnisse in keiner Weise angezweifelt werden können.
Dies liegt daran, dass es seit dem Jahr 2020 ein methodisch definiertes Verfahren zur Messung und Datensammlung aus kontinuierlicher
Signalüberwachung mit ausreichender Dauer implementiert hat,wie vom Autor definiert.Das methodische Verfahren,das vom Autor Roman Dávid
definiert wurde,schließt klar jede Verbindung der erzielten Ergebnisse mit Erwartungen an sporadisch auftretende Leistungsspitzen oder temporäre
atmosphärische Phänomene aus,die vorübergehend eine instabile Form des Satellitenempfangs ermöglichen,die in die Kategorisierung von Zufall
oder 'SAT DX' fällt.Während alle Diskussionszentren weltweit bereits seit über 30 Jahren einer pseudowissenschaftlichen Antimethodik der Messungen
folgen,deren Ergebnisse sofort als Ganzes in Frage gestellt und als irrelevant oder sogar überflüssig bezeichnet werden können,
handelt das wissenschaftliche Forschungszentrum von Roman Dávid als erstes und einziges auf der Welt nach einem methodischen Messverfahren,
das unbestreitbare Ergebnisse liefert,die für weitere wissenschaftliche und Forschungstätigkeiten im Bereich des Satellitenempfangs verwendet werden
können.Die Darstellung der Trägerverriegelung im Frequenzspektrum während dynamischer und dauerhafter Änderungen in der Leistungsintensität
in diesen Empfangszonen hat selbstverständlich keinerlei wissenschaftlichen Wert,da die Qualität bereits die nächsten Sekunde,Minute,Stunde ...
nach der Trägerverriegelung auf null sinken kann,was die gesamte Präsentation dieser Pseudoanalyse im Wesentlichen nutzlos und betrügerisch macht.
TBS 5927+EBSpro >>> SNR peak=18,3 dB
celkový čas signálneho monitoringu : 50 hodín
od 8.5.2024 do 10.5.2024
►KOMPLEXNÝ POHĽAD zahrňujúci kvalitu Q v jednotke-% , úroveň výkonu v jednotke dBm , kvalitu SNR v bezrozmernej jednotke dB , chybovosť BER ...
►DETAILNÝ POHĽAD zameraný na kvalitu príjmu a okamžité zmeny odvodené od jednotky merania SNR v trvaní 50 hodín
►Detailná analýza vývoja zmien kvality SNR s časovým kódom počas celého monitorovaného úseku 50 hodín v online video ukážke,
ktorá vylučuje pochybnosti všetkého druhu o reálnosti dosiahnutých úrovní kvality,poprípade akékoľvek dodatočné manipulácie
►+24 hodín _ Priebežný stav v signálnom monitoringu dňa 9.5.2024 a online video ukážka z vysielania Rádia MARS _ TSA OK
-okamžitá kvalita okolo SNR=18 dB -
►48+ hodín_ Priebežný stav v signálnom monitoringu dňa 10.5.2024 a online video ukážka z vysielania Rádia Mars _ TSA OK
-okamžitá kvalita okolo SNR=18 dB -
►►Hispasat 30W-6_30.0°W-Low Symbol Rate SR-copyright : Research project
All the information, images, measurements and analyses in Ku band frequency spectrum in high frequency engeneering and wave physics are results
that come exclusively from scientific research conducted by Roman Dávid - the author and the owner of www.dxsatcs.com. All the information found on
www.dxsatcs.com are protected by copyright as a part of intangible property and are protected by EU law and Slovak national legislation. Usage, copying
and distribution of any information or its parts without author's permission is strictly prohibited.
Všetky informácie,grafické zobrazenia,výsledky meraní a analýz príjmu vo frekvenčnom spektre pásme Ku pochádzajú výlučne z vedecko-výskumnej
činnosti autora dxsatcs.com Roman Dávida z oblasti vlnovej fyziky a VF techniky a spadajú do jeho duševného vlastníctva,ktoré je chránené zákonmi
Európskej únie a Slovenskej republiky .Ich celkové alebo čiastočné kopírovanie, imitovanie alebo distribúcia bez súhlasu autora je výslovne zakázaná
z dôvodu výhradného vlastníctva autorom .
author : Roman Dávid_the founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2024 / Slovak republic
