ka-band-satellite-reception-ufo-10-ufo-f10-uhf-10-uhf-f10-72-east-prodelin-370
►►UFO-10_UFO-F10_UHF-10_UHF-F10 : non geosynchronous object-λ=72° _ Δ λ=±3°/day
KA band satellite reception : the spectrum of the LHCP vector and the detail of the carrier at the f = 20 595 MHz
non geosynchronous object UFO-10,UHF-10 : λ=72° _ Δ λ=±3°/day
source : Boeing Satellite and Intelligence Systems, Inc USA
--- UFO-10_UFO-F10_UHF-10_UHF-F10 : elemetnárne technické fakty a analýza príjmu digitálnych paketov dát na f0=20 595 MHz ---
Vojenská telekomunikačná družice UFO-10 alebo tiež UHF-F10 patrí do programu Ministerstva obrany Spojených štátov Amerických a je pod
operatívnou kontrolou vojenského loďstva Spojených štátov (NAVY) od roku 1999.Plní zadania spočívajúce v distribúcii digitálnych paketov
dát do fixných alebo pohybujúcich sa terminálov prevažne do oblastí Blízkeho východu vo frekvenčnom spektre pásiem UHF-7/8 GHz
a KA 30/20 GHz.Digitálny tok dát prevádzača TP4 s priepustnosťou 24 Mbit/s na kanál na nosnej frekvencii f0=20 595 MHz som identifikoval
po prvý krát pred viac ako troma rokmi v Lučenci na výrazne inklinujúcej orbite nad Perzským zálivom na pozícii okolo 72° východne so
stredovým radiantom s D=140 cm a s dostatočnou rezervou zisku derivovanou od chybovosti BER na kanál CBER=3.0E-3.Tento cyklicky
inklinujúci objekt sa pre inštalovaný radiant na zemskom povrchu nejaví ako statický bod na dráhe a na jeho stabilnú detekciu s maximálnou
rezervou zisku som bol nútený (pri inštalovanom radiante Prodelin s D=370 cm) v intervale približne každých 3-4 minúty rekonfigurovať uhly
azimutu aj elevácie,inak sa tento vojenský objekt okamžite stratí zo zorného uhla vyžarovacieho diagramu a navyše pri aplikovanej
downlinkovej f0=20 595 MHz a šírke vyžarovacieho laloka radianta len 0,28° nie je jednoduché naplniť podmienku permanentnej a zároveň
maximálnej rezervy zisku,kedže všetky činnosti som vykonával manuálne bez systému AZ/EL Autofocus.Denná zmena polohy tohoto
inklinujúceho objektu môže dosiahnúť rozsah Δλ=+/- 3° a tento jav nekoreluje s prípadnou poruchou v systéme troj-osej stabilizácie
alebo s nedostatkom paliva (oxidu dusičný poprípade hydrazín) pri konci jeho životnosti ale je pre tento typ vojenskej družice
charakteristicky prítomný.
Na záver by som chcel poďakovať za poskytnutie základných technických informácií o tejto vojenskej družici organizácii
Defense Technical Information Center,Virginia USA.
author : Roman Dávid_founder of the Czech & Slovak DX Satellite Club_Think-Tank © Lučenec 2014 / Slovak republic
►►UFO-10_UFO-F10_UHF-10_UHF-F10 at λ=72.0°E: KA band reception : the HF string , footprint , geographical location ...
geographical location of the measurement in the KA band | N48°19719' , E19°40148' , Lučenec,Slovak republic |

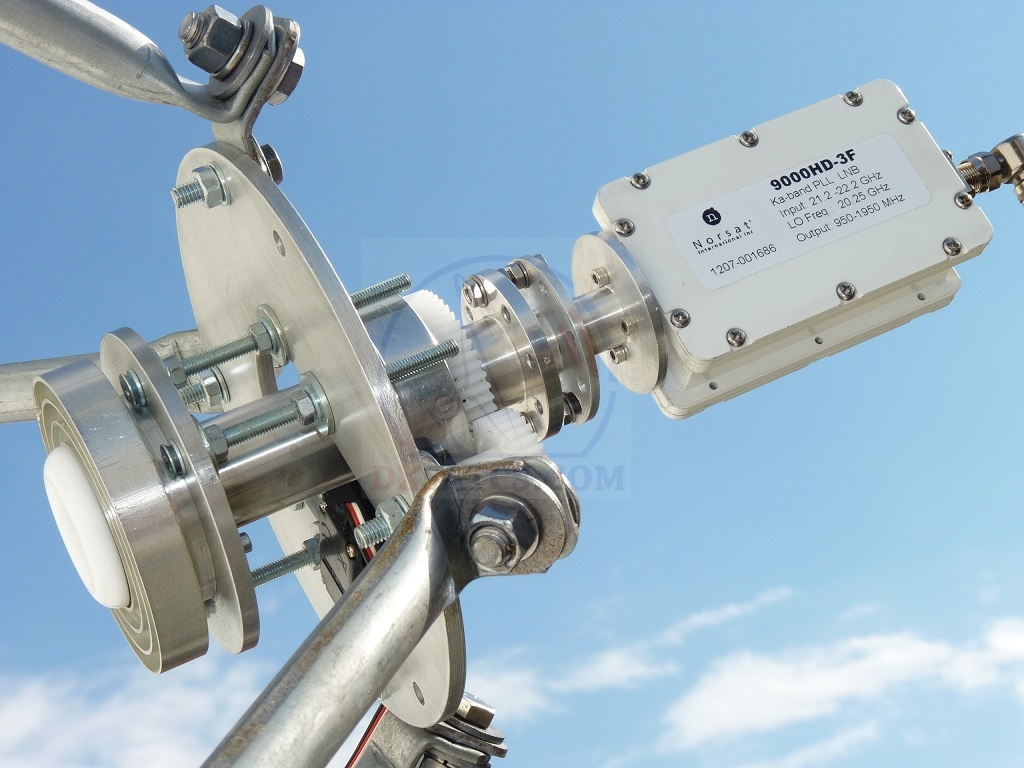

secondary radiant -D- | 370 cm - Prodelin AZ/EL type 1374-990 RX |
HF system | original proposal for circular vectors |
LNB for KA band nr.1 | DRO Norsat 880-9000 CF,L.O.stability +/-1 MHz,NF=1,6 dB,range 20 200-21 200 MHz |
Analyzed frequency spectrum + polarisation | 20 200-21 200 MHz / circular LHCP |
Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |
KA band-Prodelin 3.7 m KA band -original proposal for the circular vectors
Defense Technical Information Center,Virginia USA
UFO_UHF 10-KA band footprint geographical location of the measurement
►►UFO-10_UFO-F10_UHF-10_UHF-F10 at λ=72.0°E: analysis of the spectrum and the quality
►The complete range of the -LHCP- vector in the KA band from 20 200 to 21 200 MHz
►Quality+spectrum+4T2 services-pids+constellation analysis : C1/TP4/Data = 20 595 MHz LHCP pol.
►►UFO-10_UFO-F10_UHF-10_UHF-F10 at λ=72.0°E: list of identified carrier
-
