Experimental waveguide line for circular & rectangular type of wave with ferritic isolator
Experimental waveguide line for circular & rectangular type of wave with ferritic isolator
Schéma zapojenia experimentálnej vlnovodnej linky pre spracovanie cirkulárnych vektorov vlnení v pásme KU s použitím feritového izolátora
Part 1 : Feritový izolátor & Ferritic/Waveguide Isolators

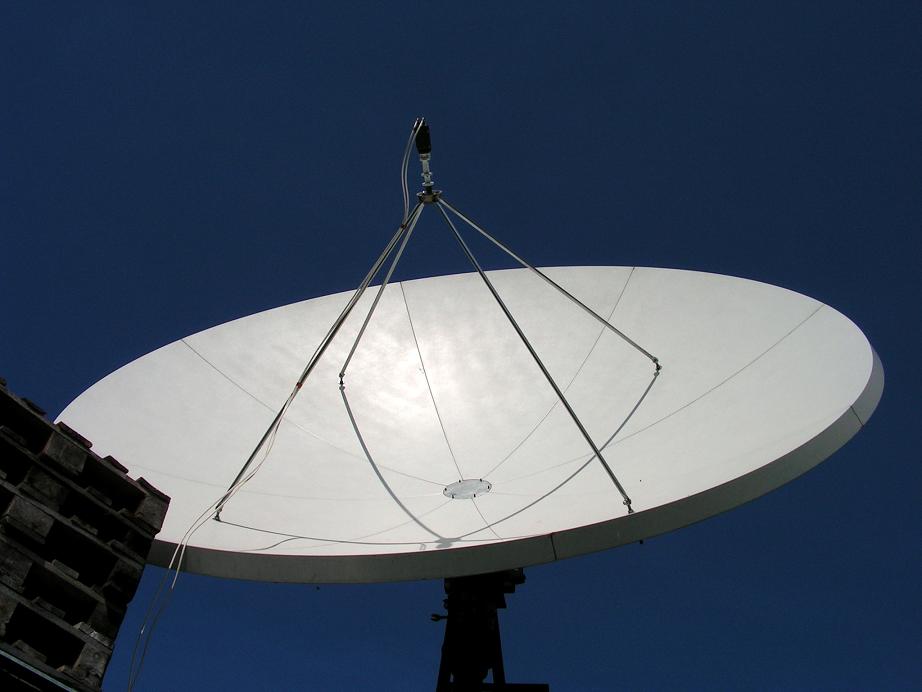

Funkcia FI-feritového izolátora pracujúceho na princípe posuvu poľa : s vysokou izolačnou schopnosťou viac ako 18-20 dB / f oddeliť zdroj elektromagnetického vlnenia v ohnisku stredového reflektora s D=370 cm koncentrovaného v postupnej vlne od záťaze navrhnutej vlnovodnej linky,ktorú v tomto prípade predstavuje signálny zberač v jednopolaritnom LNB , pri zanedbatelne malom prechodovom útlme okolo 0,15 dB / f a tým pádom minimalizovať spätne odrazené vlnenia od záťaže vlnovodnej linky .
Jedná o klasický jednocestný dvojbrán s výrazným tlmením pre odrazené vlnenia od záťaze a naopak s prakticky zanedbatelným útlmom pre postupujúce elektromagnetické vlnenia smer zdroj/ohnisko >> záťaž/LNB ! Navyše z teoretického pohľadu pri výrazne rozdielnych záťažiach,ktorým môže byť LNB vystavený čo súvisí s jeho výsledným šumovým číslom plní feritový izolátor stabilizačnú funkciu výkonu celej vlnovodnej jednotky .

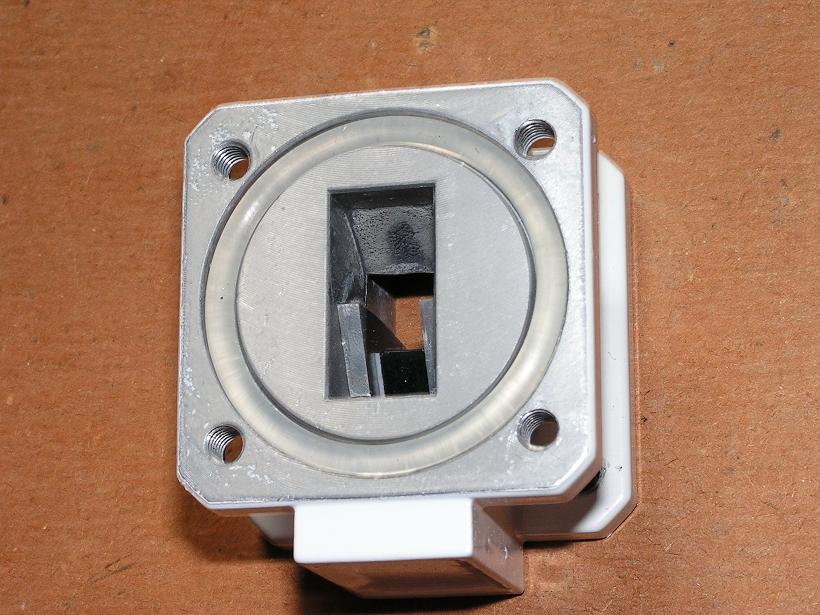

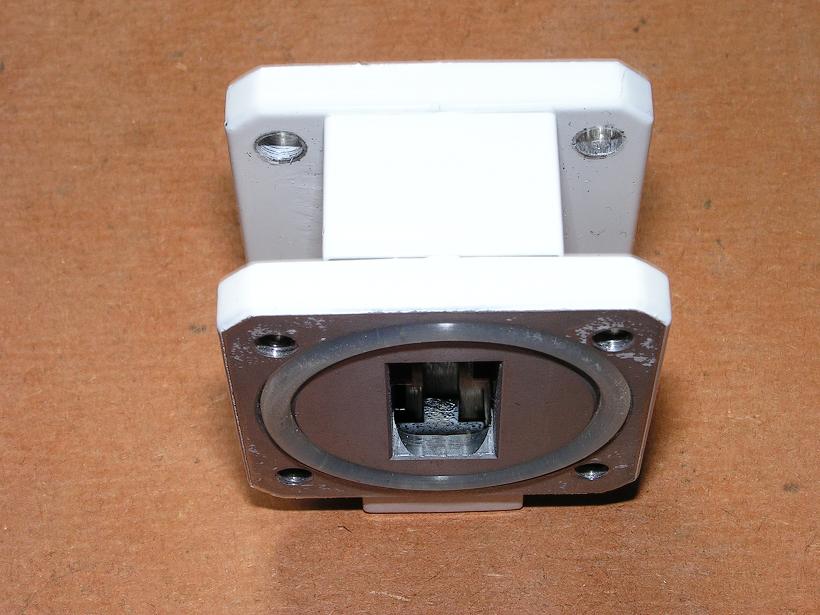

Feritový izolátor sa skladá z : feritovej doštičky , permanentného magnetu , absorbčnej vrstvy
Použitie feritového izolátora : laboratórne a testovacie účely , dvojcestné VSAT-linky ...
Part 2 : SKEW definítor a prírubový transformátor

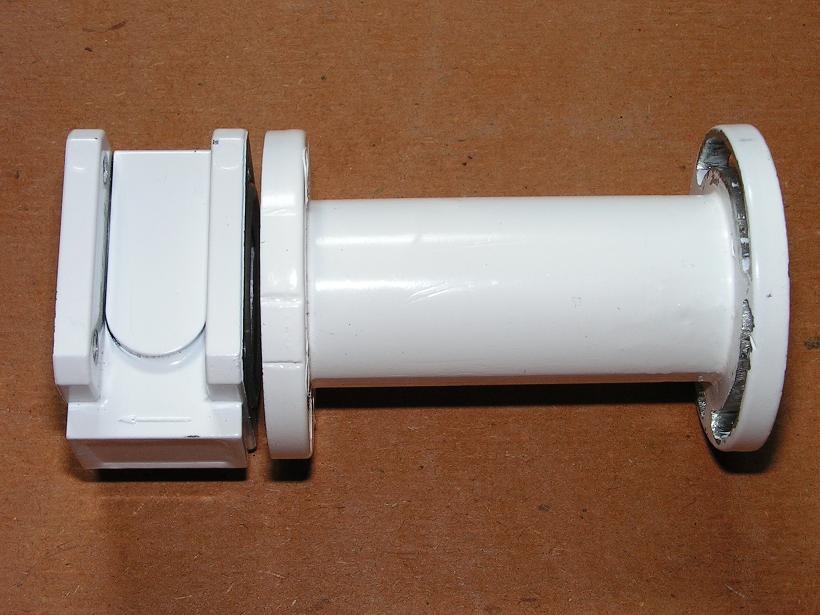

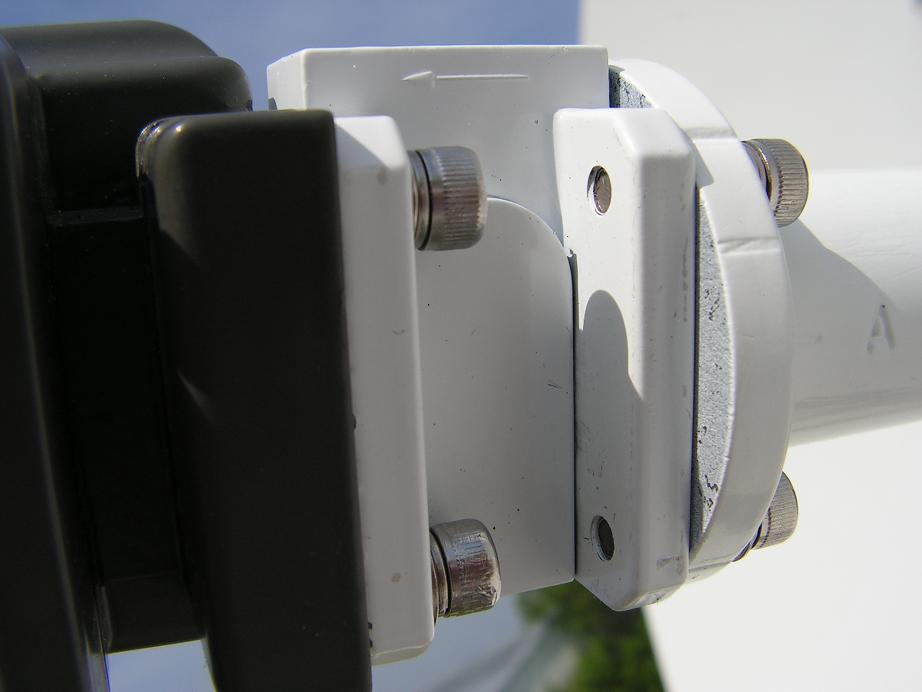

SKEW definítor a prírubový transformátor v navrhutom zapojení plní funkciu vlnovodu s možnosťou manuálneho definovania sklonu postupnej elektromagnetickej vlny už po uskutočnenom vektorovom prevode cirkulár/ortogonál a zároveň transformáciu typov prírub z C-120 na WR-75.

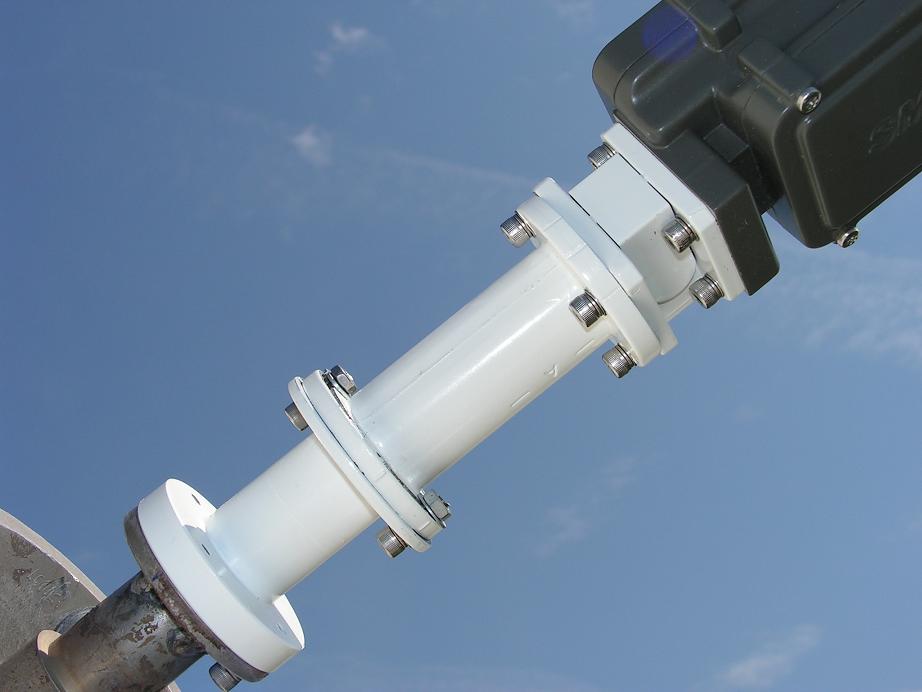

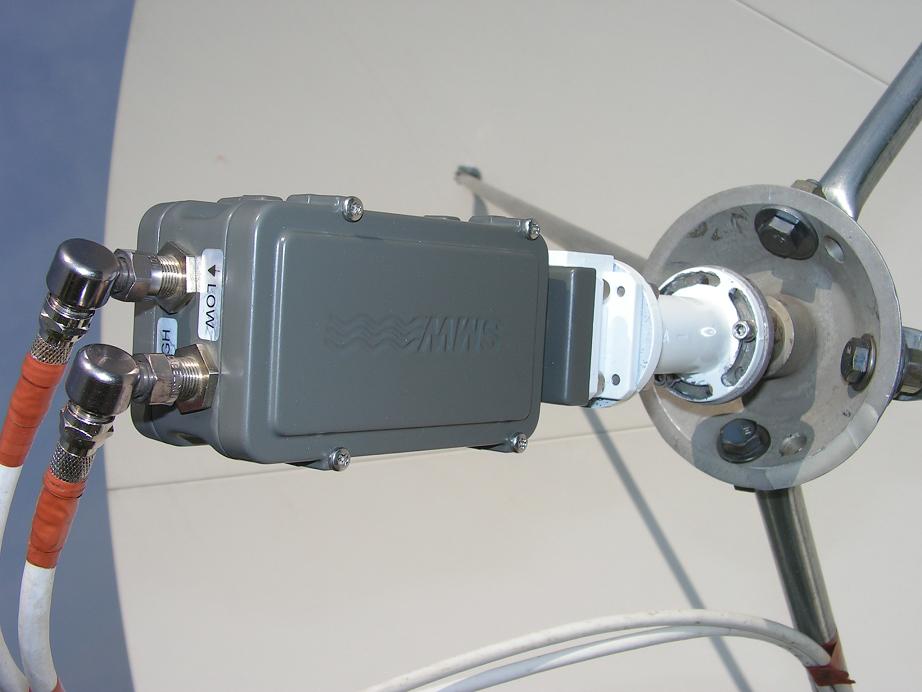

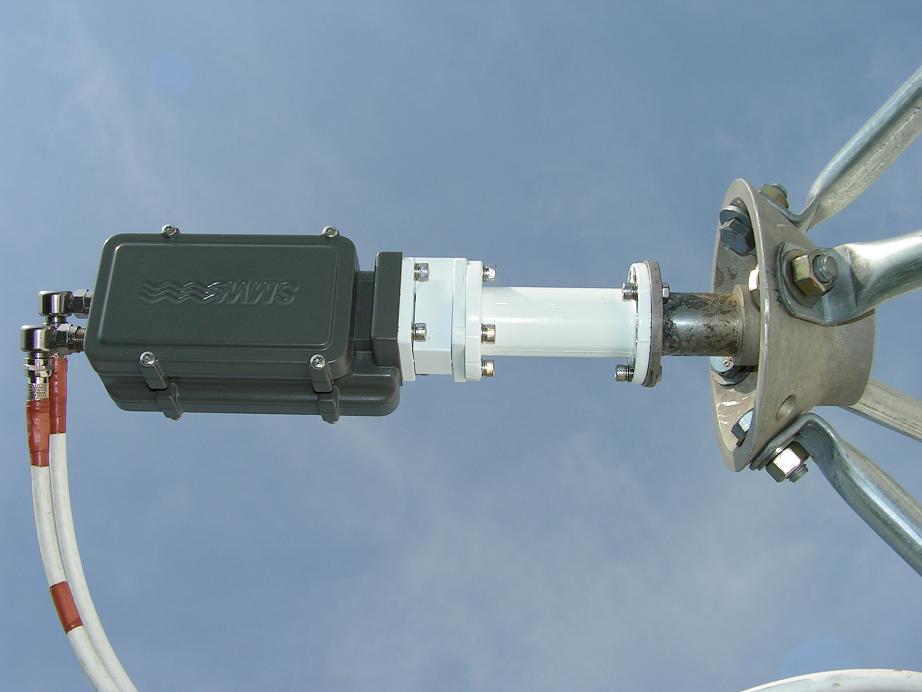

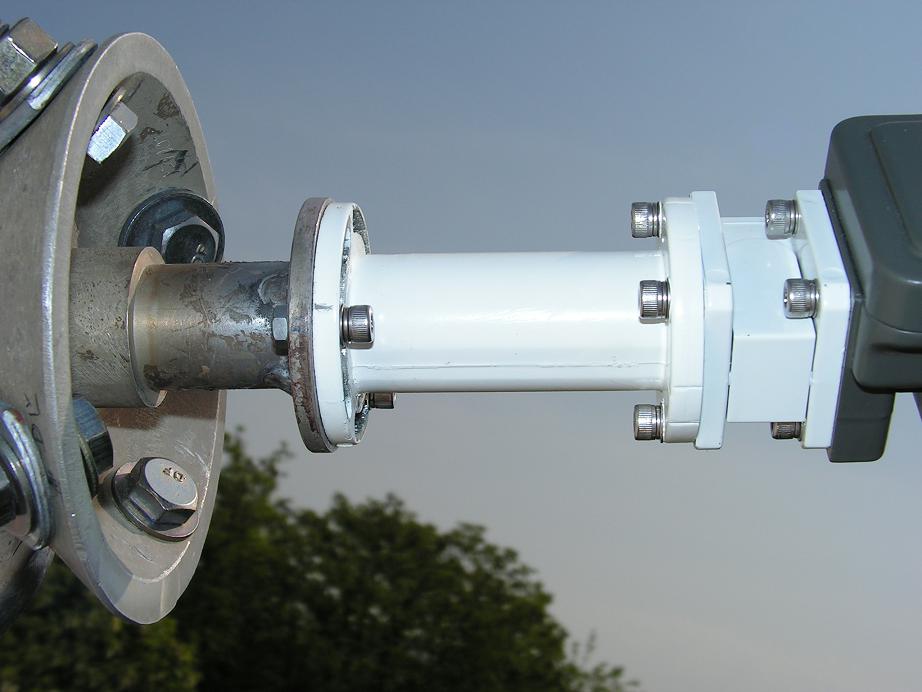

Part 3 : Experimentálne vlnovodná linka s feritovým izolátorom na spracovanie cirkulárnych vektorov vlnenia v pásme KU prevedená do praxe
Part 3a : Experimentálne overenie správnosti návrhu vlnovodnej jednotky pre príjem cirkulárnych vlnení v pásme KU

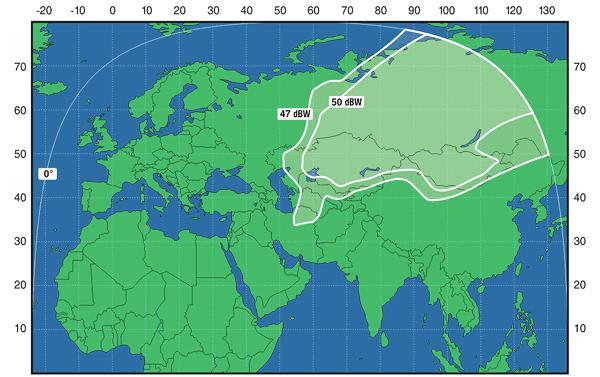

- prebiehalo na transpondére TP 40 satelitu Bonum 1 z orbitálnej pozície 56,0°E s cirkulárne pravotočivým downlinkovým vlnením.Rozvrstvenie resp. "prítomná kvalita EIRP toku" v mieste príjmu konkrétne tohoto transpondéra , ktorého amplitúda akosti uzamknutia QPSK nosnej vyjadrená jednotkou Modulačnej Chyby MER narastá s postupnosťou len >> +0,4-0,5 dB na nárast aktívnej reflektorovej plochy +60 cm _ 300 cm>360 cm ! Z objektívneho hľadiska výsledných meraní a priradenia správneho akostného činiteľa navrhnutej vlnovodnej linke som vykonával merania práve na tomto transpondére,ktorého EIRP hladina nevykazuje v praxi v mieste príjmu prudké výkyyvy kvality ako je tomu ne cirkulárnych downlinkových vlneniach satelitu Chinasat 9 na 92,2°E , a s miernou osciláciou dáva vysoký predpoklad na správne posúdenie funkčnosti navrhnutej vlnovodnej linky.Po vykonaných meraniach môžem konštatovať že navrnutá vlnovodná linka dosiahla nárast výslednej akosti paketu NTV Vostok na f=12 476 RC o 0,4-0,5 dB čiže z 7,7 na 8,1+ dB čo je ekvivalentý akostný rast ako som dosiahol pri praktickom navýšení aktívnej reflektorovej plochy o 60 cm , čiže z d=300 cm na d=360+ cm , čo jednoznačne vypovedá o tom aká kvalita EIRP toku je prítomná v podmienkach príjmu stredná Európa a zároveň to vypovedá o nedostatkoch a rezervách pôvodného systému, ktorý som doteraz používal .

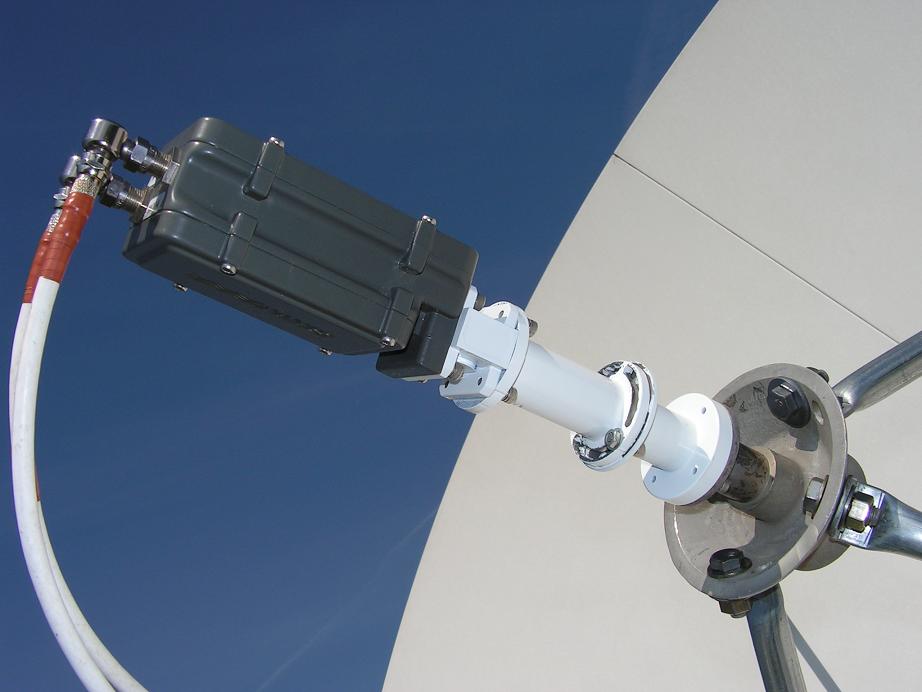

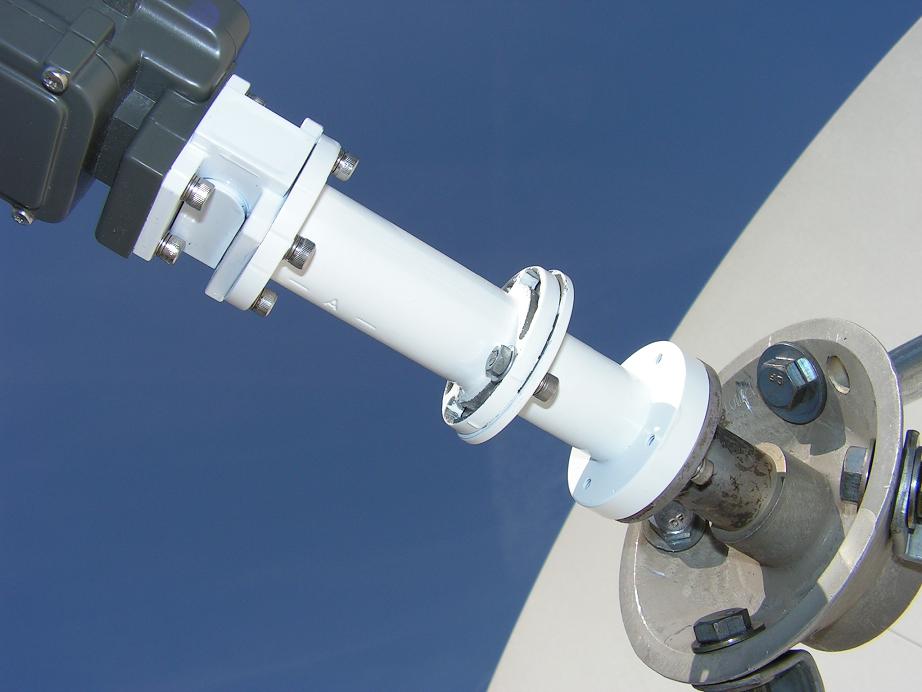

Part 4 : Experimentálna vlnovodná linka s feritovým izolátorom na spracovanie ortogonálnych typov vlnení v pásme KU uvedená do praxe
Part 4a : Experimentálne overenie správnosti návrhu vlnovodnej jednotky pre príjem ortogonálnych vlnení v pásme KU
Measat 3 at 91,5°E - KU South Asia beam : Packet Big TV India Insat 4A at 83,0°E - KU SPOT India : Packet TATA Sky India

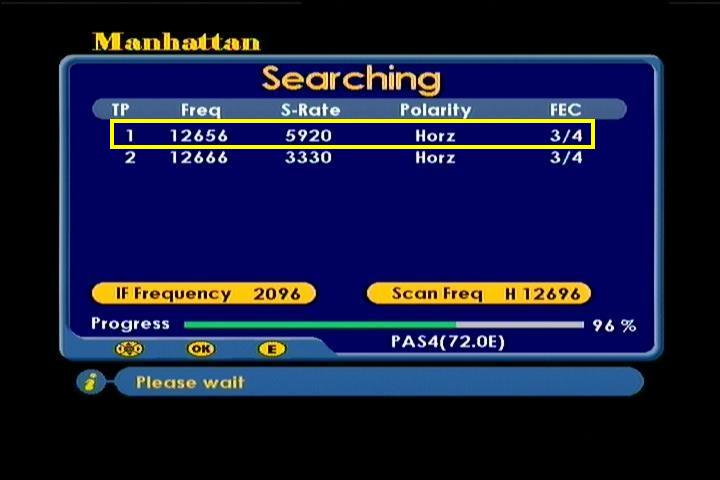

- som uskutočnil na transpondére TP 22 satelitu Intelsat 4 na orbitálnej pozícii 72,0°E vo vyžarovacom zväzku North East Asia / Severovýchodná Ázia.Tentoraz sa nebudem venovať akostnému vyčísleniu stavu príjmu v ktorom táto experimentálna vlnovodná jednotka umožňovala možnosť uzamknúť aj QPSK nosnú paketu RRSat Global Network na f=12 656 H ale pomenovaniu stavu pri ktorom som oddelil z vlnovodnej jednotky feritový izolátor a uskutočnil som merania na samostatnej zostave SKEW definítor + záťaž resp. LNB s nasledovným výsledkom : po vyradení feritového izolátora z vlnovodnej jednotky sa mierne zvýšila amplitúda hrubej úrovne vo frekvenčnom spektre / nie kvality/ meranej v jednotke mikrovolt o 30-40 µV na f=12 656 aj f=12 666 H ale možnosť uzamknutia nosnej prenosu na f=12 656 H sa okamžite stratila , čo len potvrdzuje opodstatnenosť zaradenia feritového izolátora do experimentálnej vlnovodnej jednotky !
Autor návrhu experimentálnej vlnovodnej jednotky : Roman Dávid - founder of dxsatcs.com / Czech & Slovak DX Satellite Club
