Predstavenie stredovej príjmacej antény PASAT s priemerom 240 cm vo fixnom uchytení.

TECHNICKÉ PARAMETRE RX PASAT 240 cm

PRIEMER ANTÉNY.................................. 2 400 mm

OHNISKO ANTÉNY "F" ........................... 789 mm - praxou určený rozmer

POMER f/D PRE VÝBER OŽAROVAČA ..... 0,333

HMOTNOSŤ REFLEKTOROVEJ STENY ....... 37 kg

HMOTNOSŤ FIXNÉHO ÚCHYTU ................ 28 kg

ODOLNOSŤ PROTI VETRU ....................... do 130 km / za hodinu

ŠÍRKA VYŽAROVACIEHO DIAGRAMU PRI ZACHOVANÍ RECIPROCITY MEDZI RX A TX PRI POKLESE ZISKU O 3 dB .................. 0.76° - výrobca neudáva pri akej frekvencii "f",kedže tento parameter je frekvenčne závislý,lebo so vzrastajúcou frekvenciov klesá vlnová dlžka lambda čiže rastie smerovosť inými slovami ZISK antény a zužuje sa šírka vyžarovacieho diagramu antény - teoretický predpoklad -

ZISK PRI f= 12 600 MHz ..................... 47,8 dB

MATERIÁL ............................................ AL Hliník

HRÚBKA MATERÁLU ............................. 3 mm


POPIS ANTÉNY :

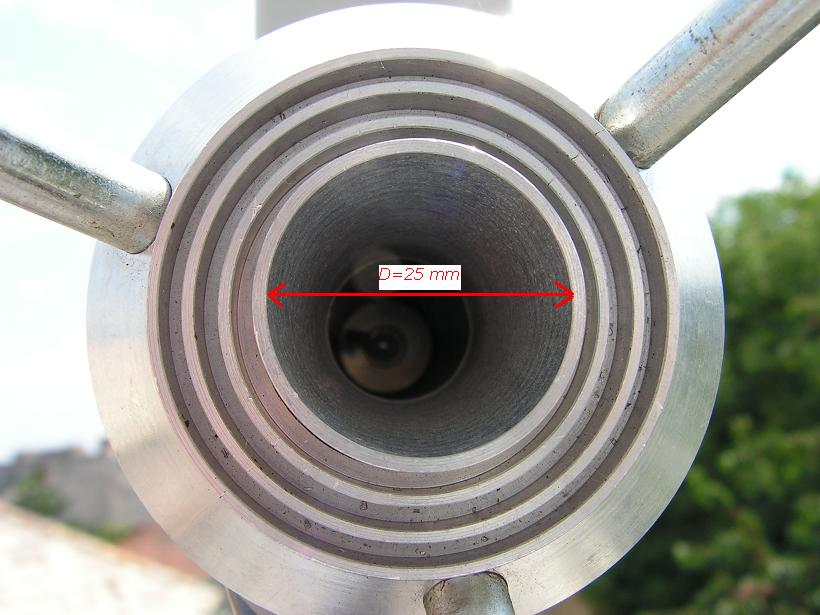

Jednokusová,stredová príjmacia anténa s fixným úchytom,ktorá sa od výrobcu dodáva s ožarovačom a s kompletným vstupným vlnovodom s rozmerom a v prevedení C - CIRKULAR 120,čo vymedzuje z hľadiska jeho rozmerov použitie v KU pásme od 10 700 MHz do 12 750 MHz.Výrobca udáva ohniskovú vzdialenosť na úrovni F=786 mm ale pri praktickom teste sa maximálna odrazená signálna energia pre tento typ ožarovača s použitými skalárnymi prstencami,koncentrovala vo vzdialenosti F=789 mm nie F=786 mm čo je rozdiel 3 mm čo v praktickom vyjadrení znamenalo možnosť príjmu Blízkovýchodného vyžarovacieho diagramu MIDDLE East družice INTELSAT 902 na 62°E,konkrétne prevádzača TP 61 minimálne 8-10 hodín denne a nárastu signálnej kvality pri príjme V pol družice ASTRA 2D na 28,2°E o 0,3 dB z parametru Modulačnej chyby MER.
 Ako to býva už pravidlom pri jednokusových anténach,pri priemere 240 cm táto anténa dodáva do signálneho reťazca zaručený zisk.V praxi som sa stretol /ako som o tom viac krát písal v niekoľkých prácach /už s niekoľkými anténami či už ofsetového alebo stredového prevedenia s priemermi nad 300 cm,koré ani zďaleka nedosahovali vysokú smerovosť čiže zisk dnes predstavovanej antény Pasat 240 cm.
Samozrejme je mimoriadne dôležitý spôsob a výber komponentov signálneho reťazca ako ožarovač,LNB,výber polarizačnej roviny.... čo podrobne rozvádzam v piatich častiach seriálu "KOMPONENTY SIGNÁLNEHO REŤAZCA " v rubrike koncentrovenej úzko smerovej odrazenej signálnej energie od reflektora antény,lebo aj s v tomto prípade vysokoziskovej antény je možné že v konečnom dôsledku sa minimálna vyžiarená energia EIRP=menej ako 38 dBW v KU pásme,nemusí súvisieť so stabilným príjmom vysoko chybových signálov v chybových rádoch E-02 pri signálnej kvalite okolo MER=6-7 dB.
Keďže v tomto prípade priemer D=240 cm naozaj súvisí so ziskom,čo nebýva pravidlom,jediným overeným spôsobom,ktorý sa mi už 100 krát potvrdil v praxi je nasmerovať anténu na úskosmerové vyžarovacie zväzky družíc v KU pásme alebo v C pásme a minimálnou vyžiarenou EIRP na našom území a následne overiť nameranú signálnu kvalitu.
