Roman Dávid : Príjem v KA pásme:Optimalizácia vzťahu BW-Bit/Hz distribučnej DVB-S2 linky v KA pásme pomocou metód
adaptívneho a variabilného kódovania a modulácie ACM-VCM a analýza dvoch TS tokov v mod. 16APSK-QPSK z družice
A1H na 19.4°e s DVB-S2 tunerom TBS 5925 .
►►►Autor definuje geostacionárny objekt KA pásma,aktualizuje nominálnu polohu objektu na geosynchrónnej orbite
s dôrazom na pretrvajúcu inklináciu,definuje data z analýzy spektra a polarity vlnenia na dvoch TS streamoch v
moduláciách 16APSK a QPSK s uplatňovanou metódou optimalizácie ACM/VCM ....
.
.
►ACM-Adaptive Coding and Modulation _ DVB-S2-16APSK-QPSK-KA band satellite reception
►VCM-Variable Coding and Modulation_ DVB-S2-16APSK-QPSK-KA band satellite reception
►TBS 5925 USB DVB-S2 TV Box : demodulator-DVB-S,DVB-S2,8PSK,16APSK,32APSK,ACM/VCM
.
.
►Definovaný objekt : Astra 1H
►Zemepisná dĺžka objektu dňa 16.9.2012 : 19,40° _ aktuálna inklinácia objektu 0,278°
poznámka : Autorove výstupy z monitoringu objektu 1H (od 18.8 do 1.9.2012 )a z meraní na sekundárnom radiante s D=300 cm
potvrdili jednoznačne identifikovatelnú inklináciu analyzovaného objektu 1H v necyklickom rozsahu zmien Δλ
(pravidelne aktualizovaná suma údajov od provajdera SES Astra ) čo je v mnohonásobnej korelácii s nutnou necyklickou
rekonfiguráciou prevažne EL uhla v priemere 2x /24 hod. , s permanentnou osciláciou špičky "Q" referenčného kmitočtu f0
resp. s priepustnosťou dvojstupňového zapojenia VF systému atď.
pojem rekonfigurácia EL uhla/pomôžem si príkladom z kinematiky : ak polohovaciu maticu EL uhla rozdelíme osou "x" a "y"
na 4 kvadranty,pričom obvod matice vytvorí kruh rozdelený na 4 krivočiare lichobežníky,potom po zmene polohy analyzovaného
objektu 1H vyjadrenú v° Δλ, musel autor na dosiahnutie predchádzajúcej Q,rekonfigurovať-pootočiť maticu EL uhla o uhlovú
dráhu φ =90° pohybujúceho sa bodu po obvode kruhu,čiže o jeden kvadrant ...
►Aktuálna inklinácia objektu : 0,278°
poznámka : Autor kvantifikuje funkčnú závislosť medzi zmenou Δλ a Q v špičke amplitúdy až 2 dB (LM/NM) v závislosti od necyklickej
zmeny Δλ analyzovaného objektu 1H
►Zadefininované referenčné frekvencie pre analýzy :
f1/QPSK TS tok= 18 708 MHz / IF=1 458 MHz
f2/16APSK TS tok= 18 410 MHz / IF=1 160 MHz
poznámka k TS toku -f1- : stabilne identifikovatelný v definovanom časovom rámci analýz a meraní
poznámka k TS toku -f2- : identifikovatelný vo frekvenčnom spektre od 18,3 do 18,8 GHz do 5.9.2012
►Polarizácia vlnenia pre TS toky na f1 a f2 : Vertikál
►Vyžarovací diagram objektu 1H pre KA pásmo : detailné fakty provajder nezverejnil
| Názov objektu : | Astra 1H |
| Obežná dráha : | geocentrická |
| Polohovanie inklinujúceho objektu : | okolo 19,40° východnej dĺžky |
| Aktivita objektu na obežnej dráhe : | od 18.6.1999 |
| Výrobca objektu : | Boeing Satellite and Intelligence Systems, Inc USA |
| Polarizácia vlnenia pre f0=18 359 MHz / IF=1109 MHz : | vertikál / V |
| Aktívne vyťažované frekvenčné spektrum satelitu v pásme KA /up and down/ : | 29,5-30 GHz - 18,3-18,8 GHz |
| Aktivity objektu v spektre KA pásma : | viď nasledovné novinky od Think-tanku dxsatcs.com |
| Poveternostné podmienky pri meraní : | polojasno,premenlivý vietor s rýchlosťou do 10 m/s zo zdroja shmu |
| Zemepisná poloha výskumu a meraní : | Lučenec _ N48°19719' , E19°40148' |
Astra 1H : KA band footprint / uplink coverage Astra 1H : KA band footprint / downlink coverage in red
! SES proprietary and confidential !

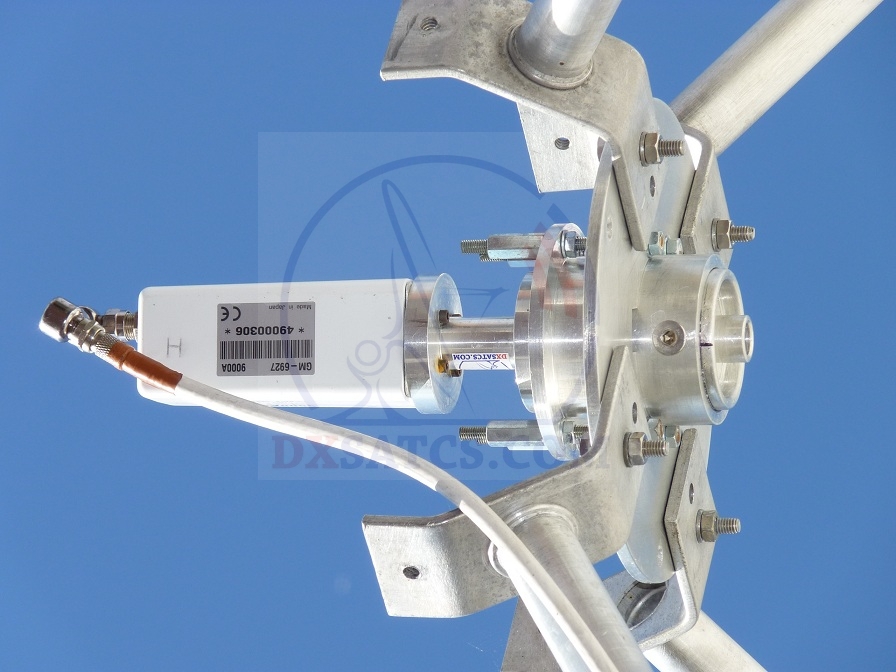

►►► Inštalovaný VF systém pre spracovanie lineárnych vektorov vlnení v spektre KA pásma od 18,2 do 22,2 GHz na objekte A1H
zadefinovaný reťazec spracovania vlnenia / TS tokov
primárny radiant > prírubový transformátor > KA band LNB ⇒ Norsat 9000 AF > DVBS-S2 TV Tuner TBS 5925 >
> freeware software CrazyScan ver. 1.0.1.50
výpočet a návrh VF systému : Roman Dávid Lučenec / zakladateľ a autor Think-Tanku dxsatcs.com

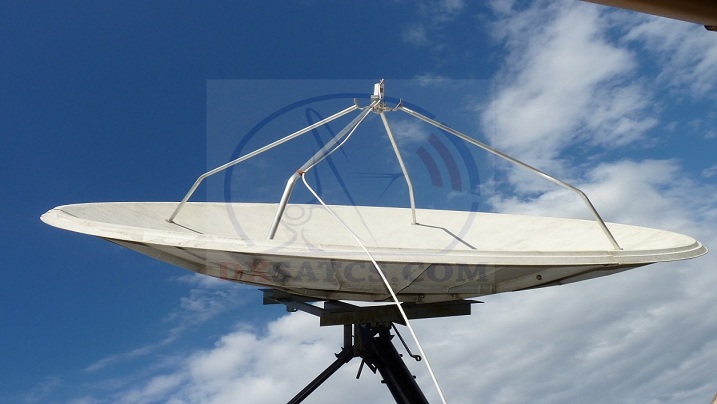

►►►Technické parametre sekundárneho radiantu / vlnoplocha parabolického reflektora s aktívnym priemerom D=300 cm
| Aktívny priemer : | D=300 cm |
|---|---|
| Pomer f/D : | 0,4 |
| Materiál vlnoplochy : | sklo-laminát |
| Typ vlnoplochy : | rotačný paraboloid |
| Spôsob polohovanie orbitálnej osi azimutu+elevácie : | plne manuálne definovanie AZ/EL |
| Rozsah spektra pracovných frekvencií : | 18,2 - 22,2 GHz |
| Zisk (G) pre f/stred=20 200 MHz (mód RX-circular) : | 53,5 dBi |
| Šírka vyžarovacieho laloku pre fstred pri -3 dB (mód RX) : | 0,34° |
| Šumová teplota antény pre EL=22,5° / 60° v.d. : | 110 K |
| Rozsah definovania EL uhla : | 0-70° |
| Rozsah definovania AZ uhla : | 0-360° |
| Pôvod a výrobca antény : | dopravená v kontajneri loďou z USA / zaniknutá značka Channel Master USA |
►►►Identifikácia ACM/VCM TS streamov pomocou DVB-S2 TV Tunera TBS 5925 a SW CrazyScan ver. 1.0.1.50
.

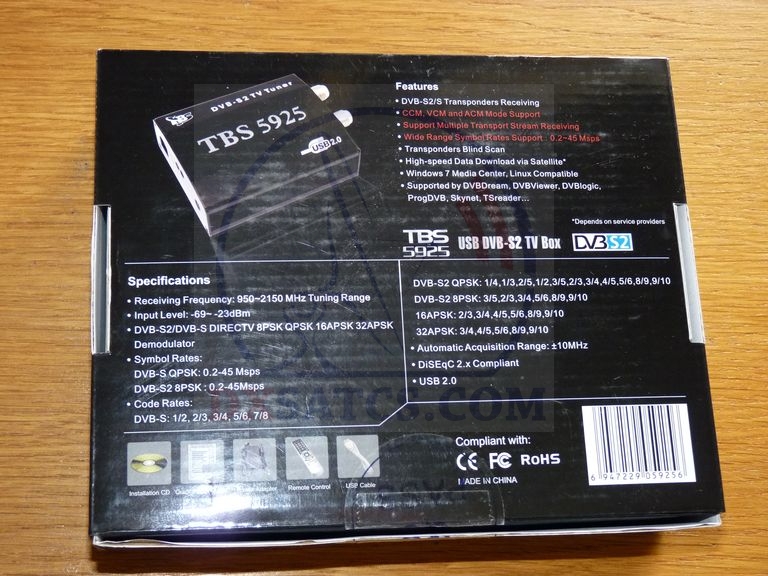

► TBS 5925 and Main features / hlavné funkcionality dvb-s2 tv tunera :
- TBS 5925 USB DVB-S2 TV Box -
TBS 5925 features TBS 5925 specifications TBS 5925 specifications
TBS 5925 USB DVB-S2 TV Box : HW+SW požiadavky pre príjem DVB-S2 HDTV a DVB-S vysielania
TBS 5925 : HW + SW requirements
TBS 5925 USB DVB-S2 TV Box : HW+SW požiadavky pre príjem DVB-S2 HDTV a DVB-S vysielania
TBS 5925 : HW + SW requirements

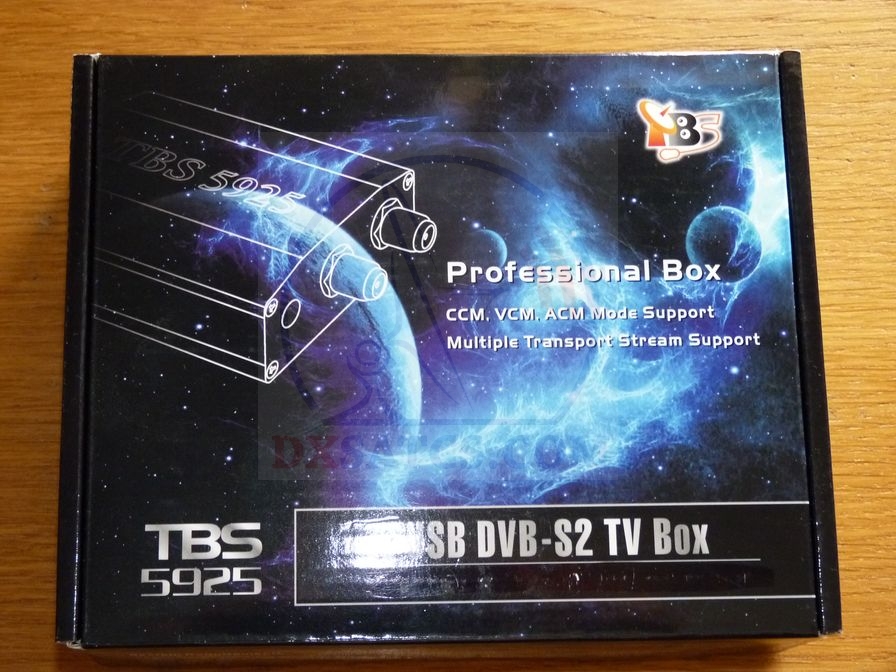

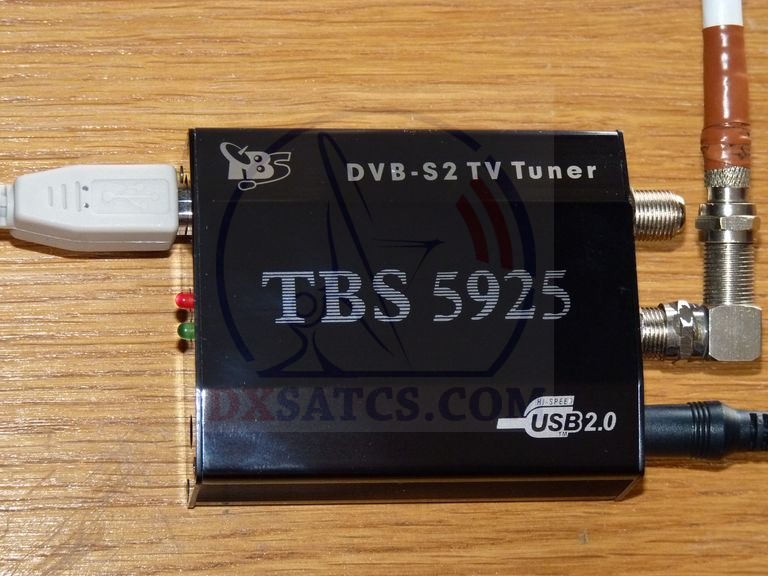

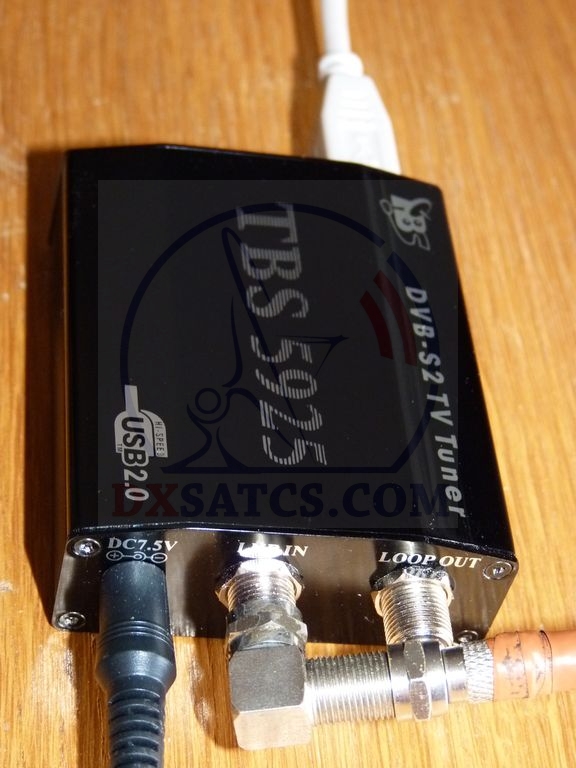

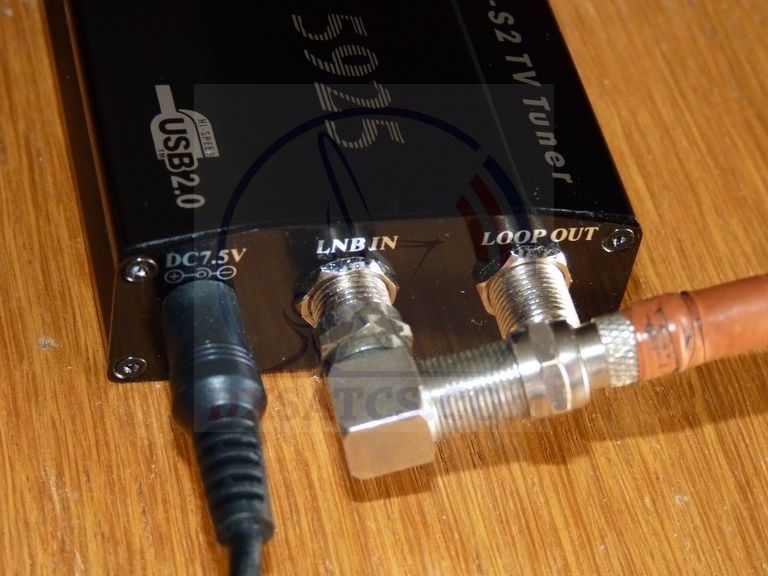

► TBS 5925 USB dvb-s2 tv tuner
- TBS 5925 USB DVB-S2 TV Box -
- TBS 5925 USB DVB-S2 TV Box -
►►►Výsledky analýz spektra a kvality na dvoch TS tokoch derivované od sekundárneho radianta s D=300 cm
–Analyzovaný geostacionárny objekt : Astra 1H / λ=19,40°
—Analyzované TS toky : f1/QPSK TS tok= 18 708 MHz / IF=1 458 MHz , f2/16APSK TS tok= 18 410 MHz / IF=1 160 MHz
—Identifikované parametre -f1- : f1=18 708,4 MHz , SR=3600 Ksym/sec , Mod=DVB-S2/QPSK-ACM/VCM , FEC=1/4 , BW=4,86 MHz
—Sekundárny radiant : rotačný paraboloid Channel Master s D=300 cm
—Digitálny analyzátor spektra a kvality : Televes H60 Advanced
► Analýza frekvenčného spektra vektora vlnenia -V- s f1: DVB-S2-QPSK-ACM-VCM TS tok= 18 708 MHz / IF=1 458 MHz
- Roman Dávid vykonáva video záznam s analýzou kvality a spektra v mieste meraní Lučenec dňa 15.9.2012 -
...
.
.

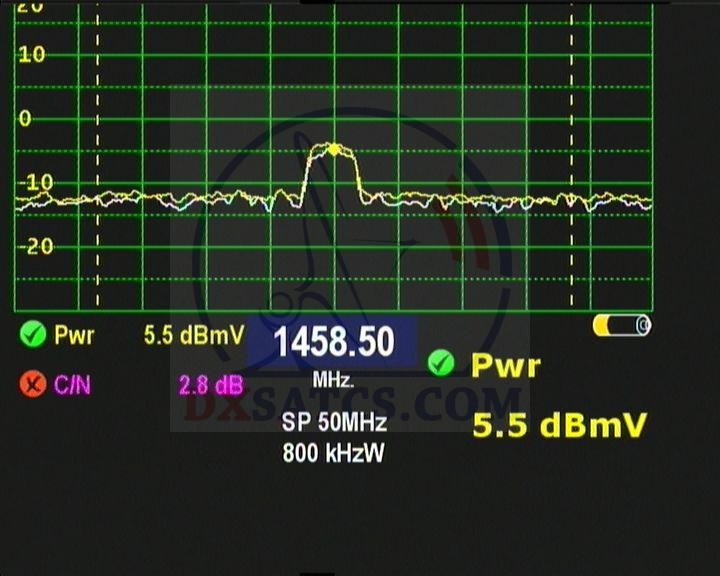

►Televes H60 Advanced : DVB-S2-QPSK-ACM-VCM TS tok= 18 708 MHz / IF=1 458 MHz
f0=18 708,5 MHz / IF=1458,5 MHz f0=18 708,5 MHz / IF=1458,5 MHz f0=18 708,5 MHz / IF=1458,5 MHz
SP=50 MHz SP=500 MHz SP=1 500 MHz
►Televes H60 Advanced : DVB-S2-QPSK-ACM-VCM TS tok= 18 708 MHz / IF=1 458 MHz

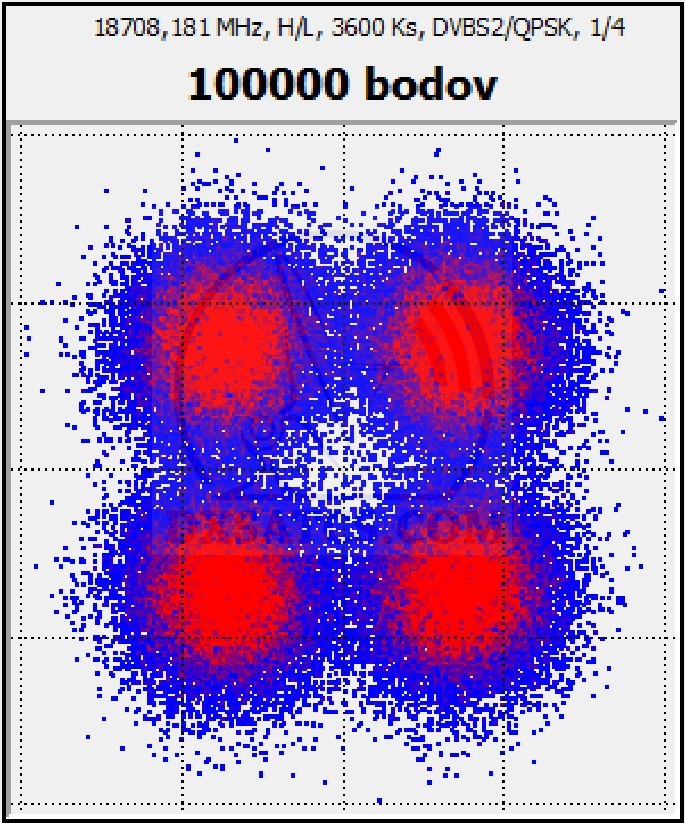

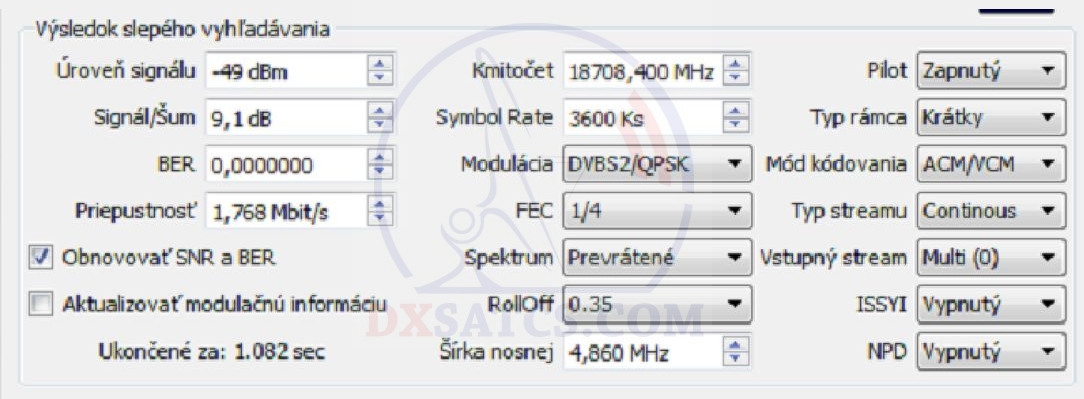

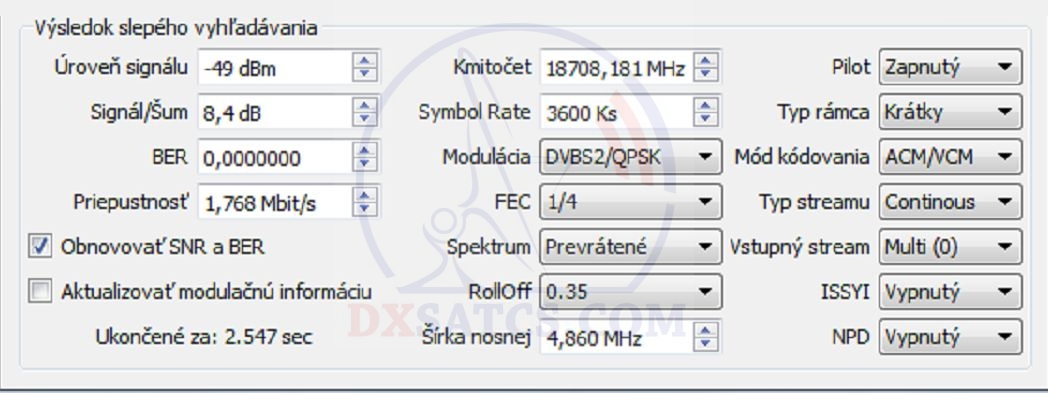

►►►Analýza kvality a qpsk konštelácia pre -f1- : DVB-S2-QPSK-ACM-VCM TS tok dát na 18 708 MHz / IF=1 458 MHz
f1=18 708,5 MHz / IF=1458,5 MHz f1=18 708,5 MHz / IF=1458,5 MHz
analýza stavu Q dňa 14.9.2012 at 19:12 pm analýza stavu Q dňa 15.9.2012 at 15:50 pm
pre DVB-S platí že S/N-CrazyScan → MER-Unaohm
f1=18 708,5 MHz / IF=1458,5 MHz f1=18 708,5 MHz / IF=1458,5 MHz

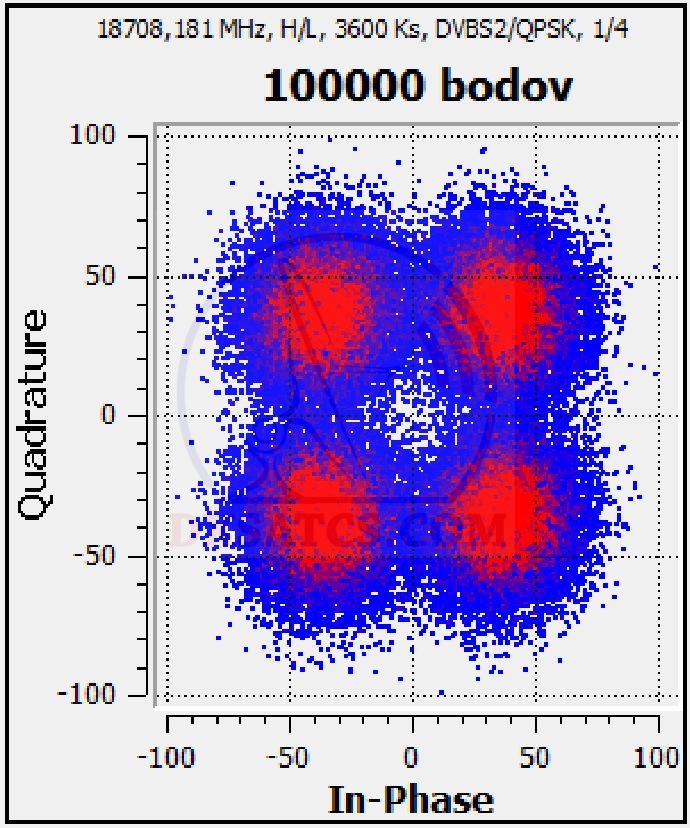

kvalita TS toku vo vzorke QPSK konštelácie kvalita TS toku vo vzorke QPSK konštelácie

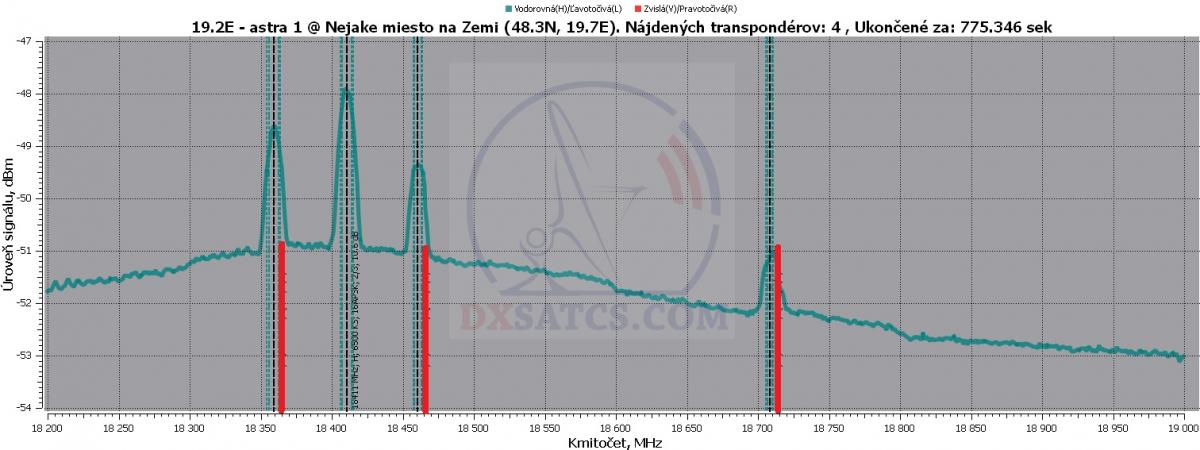

►►►Analýza kvality a spektra pre : f2/16APSK TS tok= 18 410 MHz / IF=1 160 MHz _ zaznamenaný dňa 29.8.2012
—Identifikované parametre pre -f2- : DVB-S2-16APSK-ACM-VCM-multistream , FEC=2/3 , SR=6500
.
Roman Dávid : Príjem v KA pásme:Optimalizácia vzťahu BW-Bit/Hz distribučnej DVB-S2 linky v KA pásme pomocou metód
adaptívneho a variabilného kódovania a modulácie ACM-VCM a analýza dvoch TS tokov v mod. 16APSK-QPSK z družice
A1H na 19.4°e s DVB-S2 tunerom TBS 5925 .
autor práce : Roman Dávid_zakladateľ Think-Tanku Czech & Slovak DX Satellite Club © Lučenec 2012 / Slovenská rep.
►voľne dostupné zdroje v téme družice A1H zo zdroja prevádzakovateľa SES Astra :
1, http://www.ses.com/4628677/astra-1h
2, http://www.ses.com/4405429/tool/centerofbox
3, http://www.ses.com/4405170/tool/ephemeris
