►►T4A-Turksat-4A-λ=42°E-KA band reception : orbital location , coverage , polarisation , transponders ...

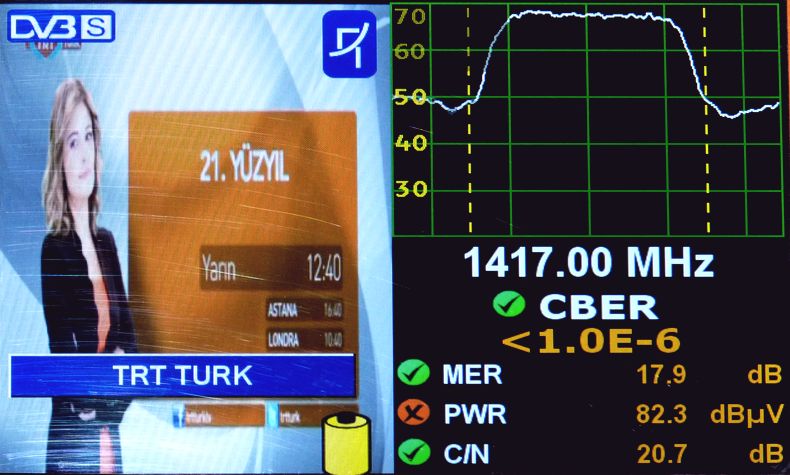

KA band satellite reception : 18 667 MHz_LHCP Packet Turksat Ankara
MER=17.9 dB_ChBER< 1.0E-9 : peak in quality, which is cyclically repeated about once per 10-15 min.
the spectrum of the horizontal vector in the range from 5 to 50 mhz
►T4A-Turksat-4A-42°e-KA band : General Description / source : www.turksat.com
Coverage , frequencies , orbital position , antennas etc ...
►T4A-Turksat-4A-42°e-KA band : KA band beacon frequency : ? / 18-22.5 GHz L+RHCP /
►T4A-Turksat-4A-42°e-KA band : komentár autora Romana Dávida
Výskumný projekt č.1 / KA pásmo :
Referenčné hodnoty zisku G pre paraboly s priemerom od 180 do 450 cm v KA pásme
PREMIÉRA : Analýza príjmu TV vysielania paketu TRT Ankara z družice Turksat 4A v KA pásme / 42°E
Autor týmto demonštruje na f=18 667 MHz (vektor vlnenia LHCP) praktické naplnenie elementárneho
vzťahu medzi úrovňou efektívneho vyžiareného výkonu EIRP=50 dBW a výslednou kvalitou odvodenou
od predkorekčného b-Viterbi stavu,ktorá je konkrétne v tomto prípade menšia alebo rovná ideálnemu
stavu kde CBER≤1E-9 až 12 pri zaznamenanej MER=18 dB,kedže vychádzajúc zo vzájomného vzťahu
medzi Bitovou chybovosťou BER na Modulačnej chybe MER a pri definovaných parametroch prenosu
(QPSK,FEC=3/4 atď... ) stav keď CBER<1,00E-6 sa konkrétne v tomto prípade dosiahne už pri úrovni
modulačnej chyby MER=13,9 dB.(Špička osciluje v rozsahu od 1x10*6 do 1x10*12 čo znamená osciláciu
kvality v rozsahu od : jeden chybný bit z milióna prijatých až po jeden chybný bit z trilióna prijatých čo je 1E-12 )
Metódam,ktoré sú postavené na subjektívnom posúdení/kontrole kvality obrazu digitálne vysielaných signálov,
založených na konceptoch DSCQS a SSCQE (Double Stimulus Continuous Quality Scale a Single Stimulus
Continuous Quality Evaluation ) podľa normy ITU-R-BT.500,ktoré do praxe zaviedla spoločnosť R & S
sa v tomto prípade nebudem venovať,kedže neporovnatelne dokonalejšia metóda (taktiež ju do praxe
priniesla ako prvá spoločnosť R & S v podobe DVQM analyzátora),postavená na cyklickom scanovaní
a analýze TS transportého streamu alebo streamov v multiplexe,bola zavedená do praxe už v roku 2001.
Dôvodom prečo som prešiel z posudzovania kvality príjmu do metód posudzovania kvality obrazu,
ktoré sú v konečnom dôsledku taktiež vo vzájomnom vzťahu je fakt že hlavne vo vysielaní jedného z dvoch
vysielných streamov Tele Sahel-0xC671 by DVQM analyzátor našiel svoje uplatnenie,kedže som pri
priebežnom monitoringu v trvaní piatich hodín identifikoval pomocou SW vybavenia takmer všetky poruchy,
ktoré sa môžu pri cyklickom scane TS transportného streamu vyskytnúť od zamrznutia streamu a následnej
straty synchronizácie/Sync Loss až po menej závažné poruchy v podobe PMT,PID,SDT Error,ktoré sa opakovali
v desiatkach prípadov.
Permanentnú prítomnosť ďalších piatich nosných v spektre LHCP vektora,ktorých zväzky sú pravdepodobne
smerované do oblasti Blízkeho východu alebo Severnej Afriky a konečne dosiahnuté výsledky meraní kvality
príjmu paketu Turksat Ankara na f=18 667 MHz,týmto potvrdili referenčnosť z hľadiska dosiahnutého zisku
inštalovaného VF reťazca pre danú geografickú oblasť európskeho regiónu v pásme od 18,2 do 22,2 GHz.
doporučená literatúra : Rohde & Schwarz
►►T4A-Turksat-4A-λ=42°E-KA band reception : the HF string , footprint , geographical location ...
geographical location of the measurement in the KA band | N48°19719' , E19°40148' , Lučenec,Slovak republic |
secondary radiant -D- | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) |
HF system | original proposal for circular vectors |
LNB for KA band nr.1 | PLL Norsat 9000 HD-3F,L.O.stability +/- 60 kHz,NF=1,6 dB,range 21 200-22 200 MHz |
LNB for KA band nr.2 | DRO Norsat 880-9000 CF,L.O.stability +/-1 MHz,NF=1,6 dB,range 20 200-21 200 MHz |
Analyzed frequency spectrum + polarisation | 18 200-22 200 MHz / circular LH+RHCP |
Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |

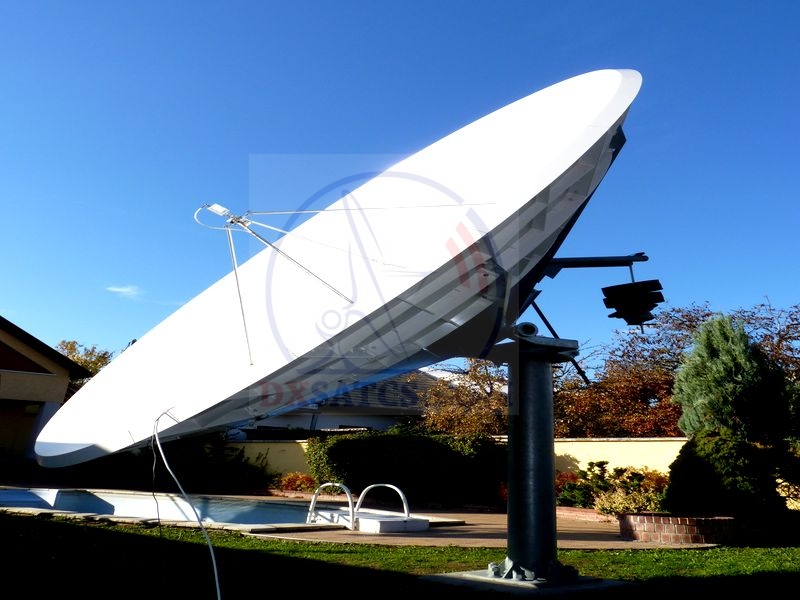

►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic
►T4A-Turksat-4A-42°e-footprint : KA Europe,Middle East and Africa footprint-coverage-beam,geographical location of the measurement
Turksat 4A KA band footprint 4T2 G/T and EIRP measurement: N48°19719' , E19°40148'
►►T4A-Turksat-4A-λ=42°E-KA band reception : analysis of the LHCP spectrum and the identified packets

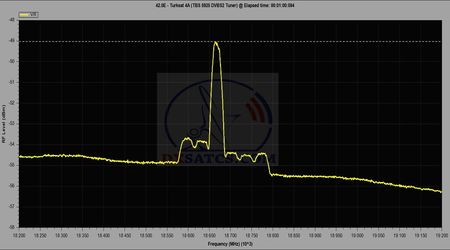

►The complete range of the -LHCP- vector from 18 200 to 19 200 MHz
7x carrier frequencies in the two diagrams with highly different routing of EIRP:18 597 >18 632 > 18 667 >18 702 > 18 737 > 18 772 MHz
►T4A-Turksat-4A-42°e-KA band analysis : the analysis of the quality and quantification of packets (current status)
the weather conditions : clear sky

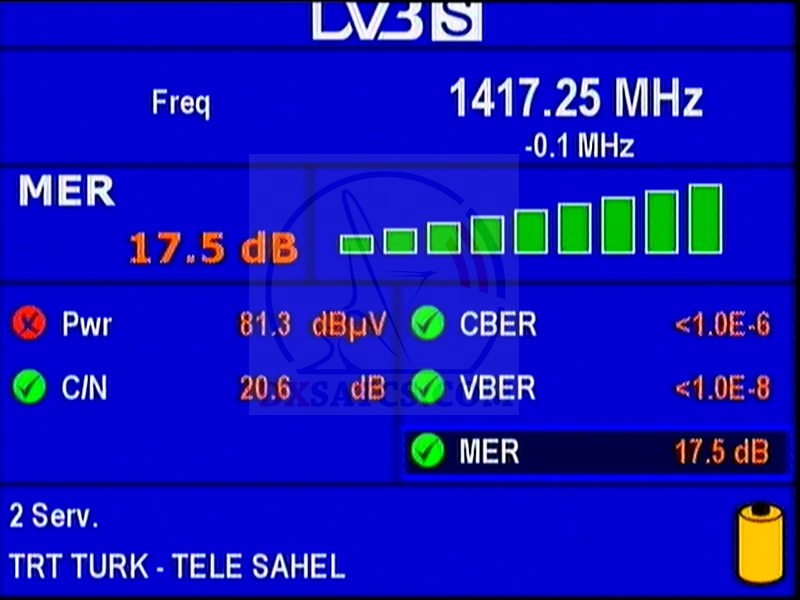

►T4A-Turksat-4A-42°e : 18 667 MHz _ DVB-S/MPEG-2 Packet Turksat Ankara

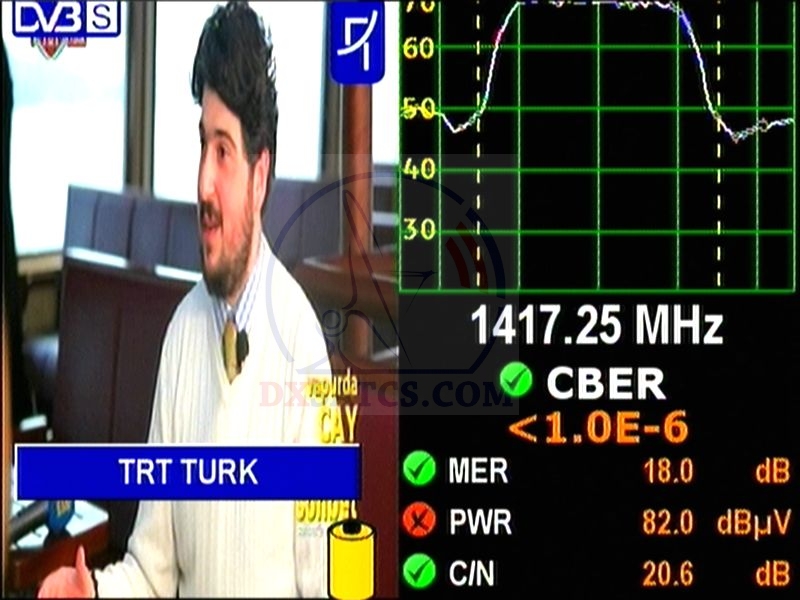

ideal state in reception quality : MER=18 dB_ChBER< 1.0E-9
4T2 Content analyser

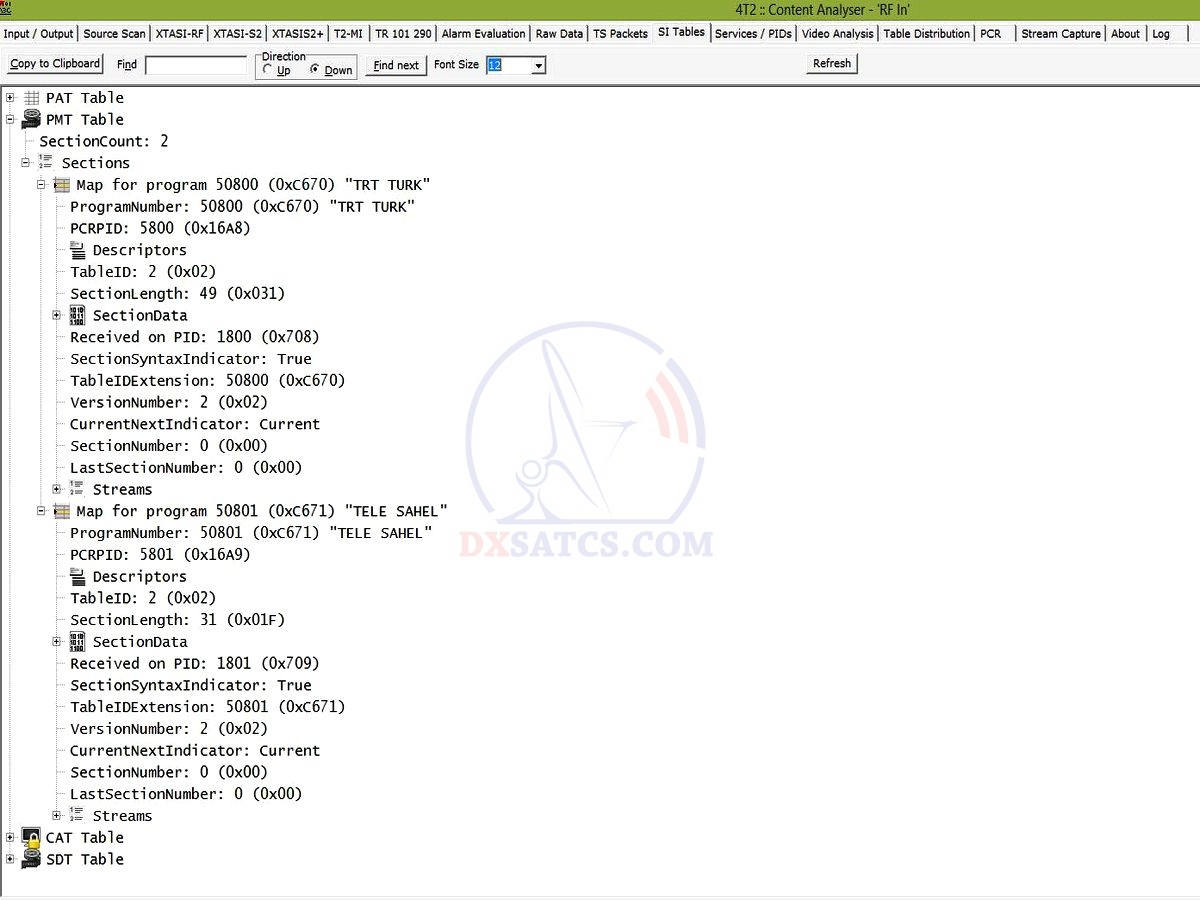

TRT Turk+TELE Sahel Allocation SI / NIT

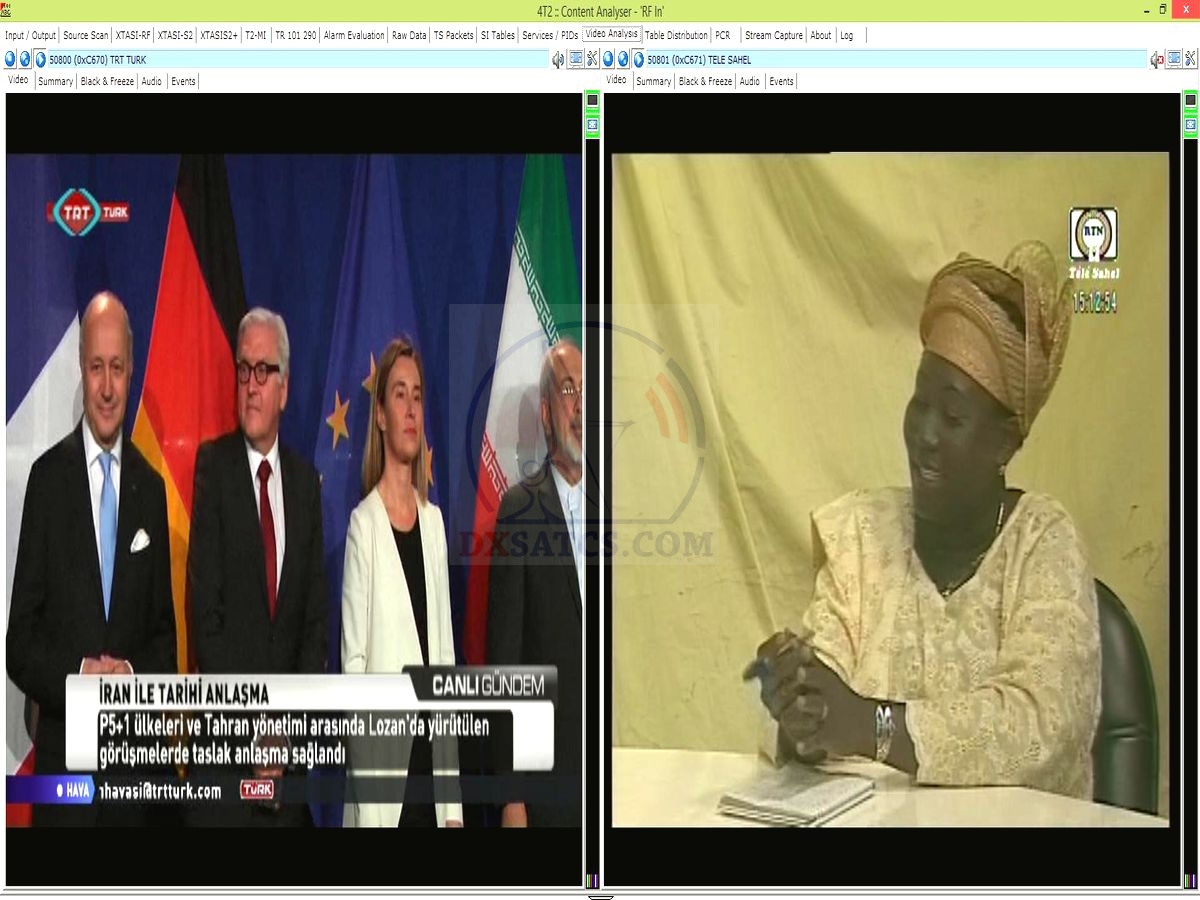

►T4A-Turksat-4A-42°e-video analysis : 18 667 MHz _ TRT Turk + TELE Sahel
.. .
►►T4A-Turksat-4A-λ=42°E-KA band reception : a list of the locked carrier frequencies
-Frequency/Polarisation
|
----------Provider/Channel----------
|
---SR--- | ---FEC--- | ---Footprint--- | ---Antenna--- | ---DVB/Encryption--- |
18 597 MHz_LHCP |
? |
? |
depending on the geographical location |
|||
18 632 MHz_LHCP |
? |
? | depending on the geographical location |
|||
18 667 MHz_LHCP (BW=30.38 MHz) |
Packet TRT Ankara |
22 507 | 3/4 | Europe | 80+ cm | DVB-S/MPEG-2 |
TRT Turk | FTA | |||||
TELE Sahel | FTA | |||||
18 702 MHz_LHCP |
? |
? | depending on the geographical location |
|||
18 737 MHz_LHCP |
? |
? | depending on the geographical location |
|||
18 772 MHz_LHCP |
? |
? | depending on the geographical location |
