TECHNICKÉ PARAMETRE ANTÉNY WAWE FRONTIER T90 :

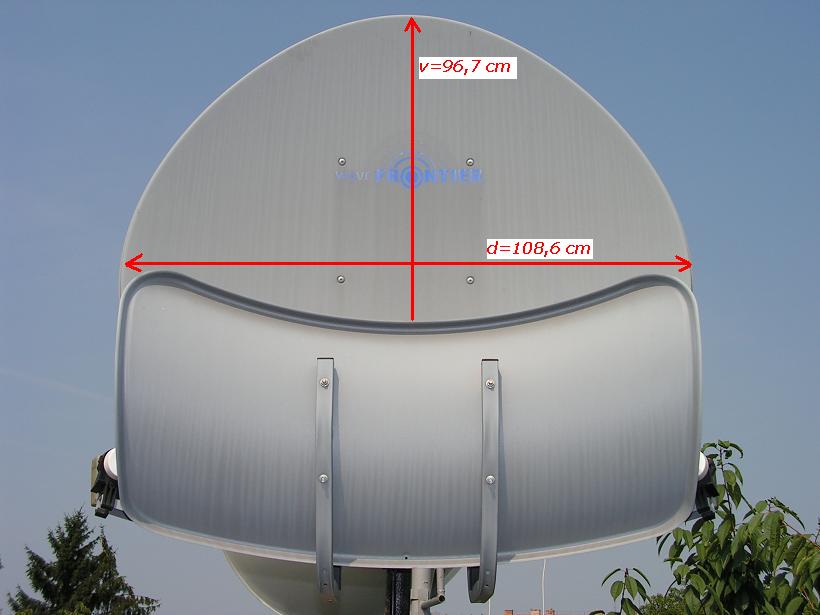

ROZMERY HLAVNÉHO REFLEKTORA ............................. 96,7 cm výška / 108,6 cm šírka

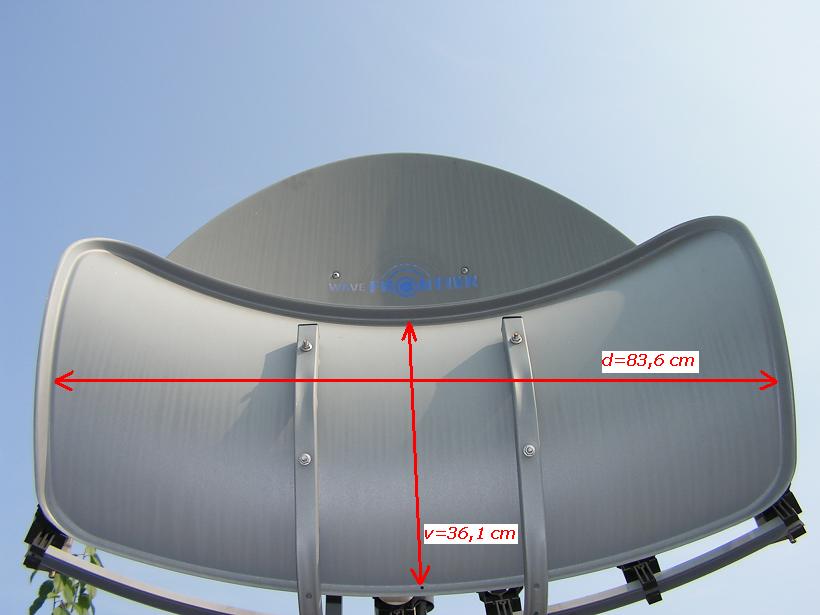

ROZMER POMOCNÉHO SUBREFLEKTORA ....................... 36,1 cm výška / 83,6 cm šírka

AZIMUTÁLNY ROZSAH .................................................. +/- 30°

POČET KONVERTOROV NA NOSNOM RAHNE ................. 1 - 14 ks - v závislosti od výberu typu UNI LNB a spôsobu uchytenia aj viacej /

PRACOVNÉ FREKVENČNÉ SPEKTRUM .............................. 10 700 MHz - 12 750 MHz

DOPORUČENÝ ROZOSTUP LNB MEDZI DRUŽICAMI ......... 4,5°

ZISK ANTÉNY PRI f=12,5 GHz ....................................... 39,7 dB

ÚČINNOSŤ ..................................................................... 60 - 75 %

MATERÁL REFLEKTORA .................................................. galvanizovana oceľ

POVRCHOVÁ ÚPRAVA ..................................................... poliesterové práškové lakovanie

ODOLNOSŤ VOČI VETRU ................................................. pracovná 72 km/h, medzná 180 km/h

HMOTNOSŤ ..................................................................... 14,1 kg


POPIS ANTÉNY :

Jedná sa o zaujímavé technické riešenie ako sa dá na jeden fixne nastavený elevačný uhol zabezpečiť príjem družíc v azimutálneho rozsahu až 60°,samozrejme všetko súvisí s úrovňou vyžiarenej energie EIRP v mieste inštalácie tejto antény,lebo z hľadiska rozmerov reflektora porovnateľné ofsetové antény napr. TECHNISAT alebo FTE dosahujú v porovnaní s centrálnym nulovým bodom na T90 vyšší zisk asi o 20% na určenej frekvencii "f".Tieto riešenia multiohniskového príjmu priniesla do praxe už pred 17 rokmi známa Švédska značka SMW ale v tom prípade anténa neobsahovala pomocný subreflektor ale len reflektor priemeru až 170 cm pri podobnej účinnosti celej zostavy okolo 60%.Celá vyššie popisovaná anténa je vhodná na príjem družíc s vysokým vyžiareným výkonom nad 48 dBW pri nerovnomernom rozložení odrazenej signálnej energie v závislosti od vzdialenosti od nulového bodu,ktorý je na nosnom LNB rahne zreteľne označený čo v laickom pomenovaní znamená že so vzrastajúcou vzdialenosťou inštalovaného LNB od nulového bodu klesá aj účinnosť koncentrácie signálnej energie čiže jej kvalita určená MER a BER.Polopate povedané: v prípade zhoršených poveternostných podmienok klesá signálna rezerva príjmaného signálu v závislosti od vzdialenosti od LNB inštalovaného v nulovom bode-preto výrobca uvádza rozsah účinnosti antény v rozsahu od 60 - 75 %.

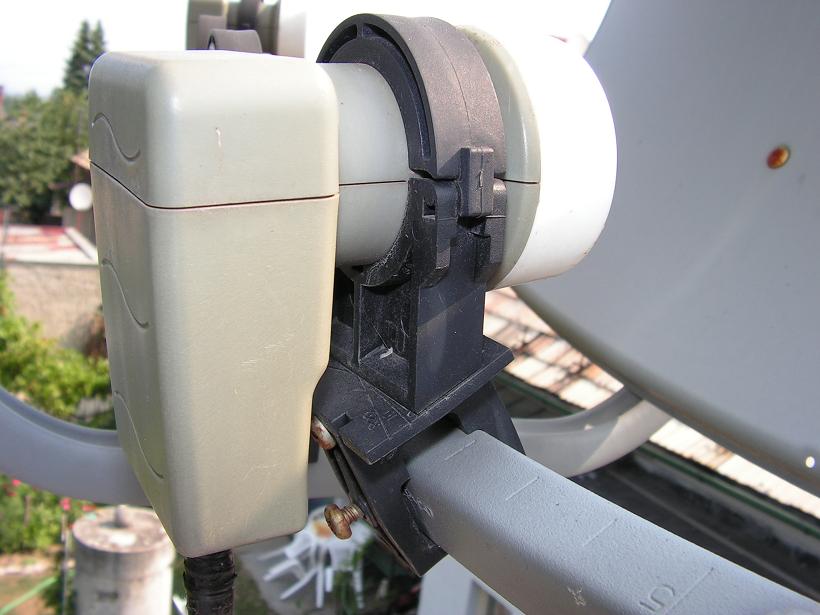

Teoreticky je možný príjem v azimutálnom rozsahu až 60° čiže od nulového bodu +/- 30° do pravej a ľavej strany čo ale dĺžka nosného ramena LNB neumožňuje,čiže na krajných orbitálnych pozíciách je už nutné použiť pomocné LNB držiaky.V bežnej inštalačnej praxi sa dosahujú azimutálne rozsahy okolo 45° viď obrázok vo fotogalérii : kde za predpokladu umiestnenia LNB v nulovom bode na družici Astra 1 19,2°E je celodenne možný príjem ako na západnom limite,ktorý je tvorený družicou Atlantic Bird 3 na 5°W ako aj na východnom limite,ktorý je tvorený družicou Hellassat 2 na 39°E - samozrejme vysielania v európskych vyžarovacích diagramoch s EIRP nad 48 dBW.
    V závislosti od výberu nulového bodu,čo súvisí s nastavením SKEW číselnej dráhy z druhej strany antény a zemepisnej polohy inštalácie je možné meniť rozsah príjmaných družíc podľa potreby ale samozrejme jedná sa vždy o ziskový kompromis hlavne v krajných polohách inštalovaných LNB napr. v prípade ištalácie rozsahu

    W limit Hispasat 30°W - O bod Amos 2 4°W - E limit Astra 3A 23,5°E

    je v prípade mesta Lučenec nutné podľa softwaru ,dodávaného od výrobcu nastaviť SKEW polohu antény nasledovne :

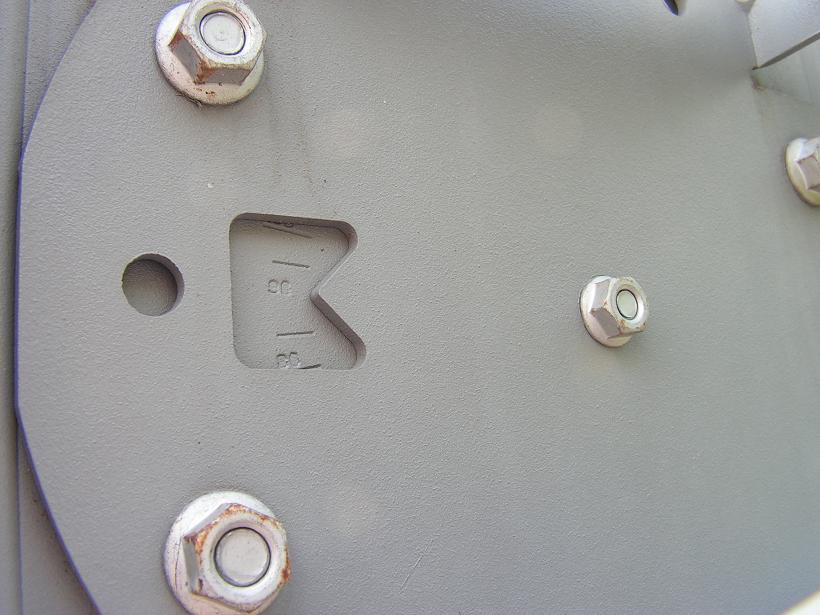

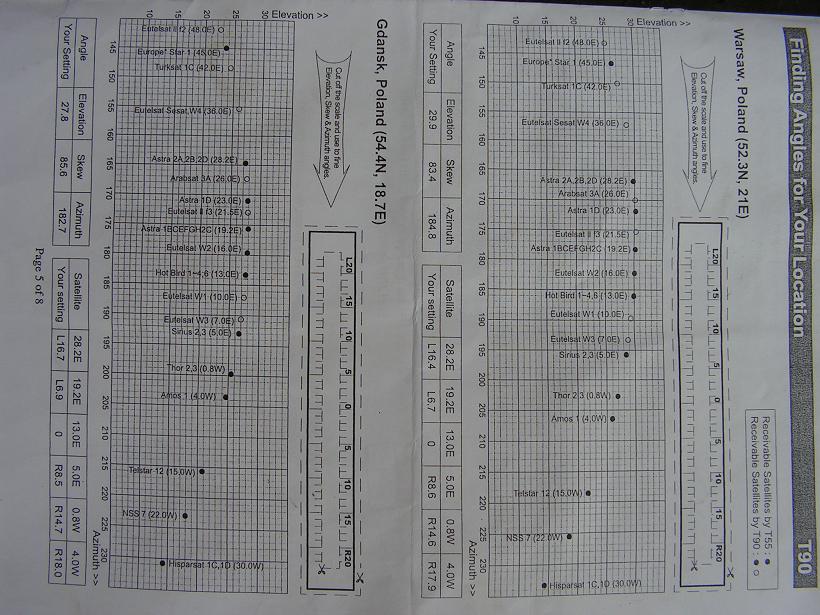

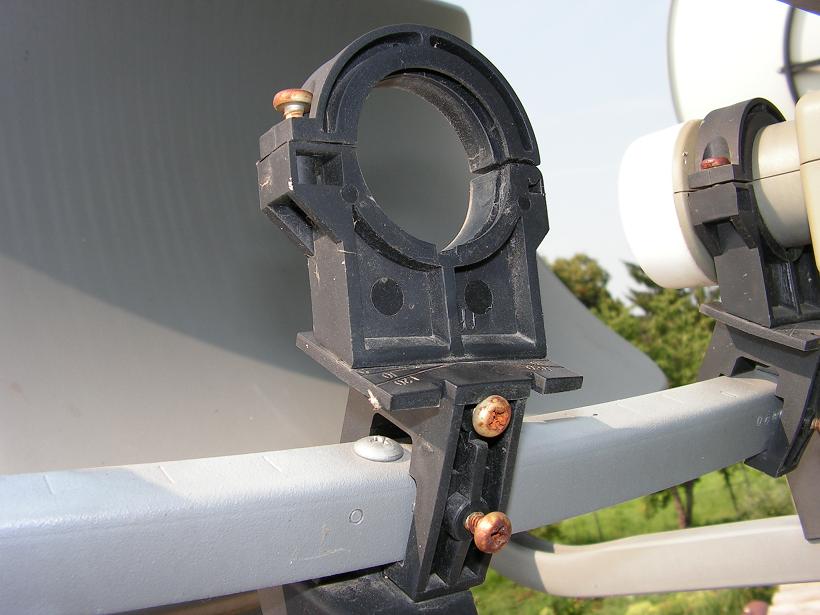

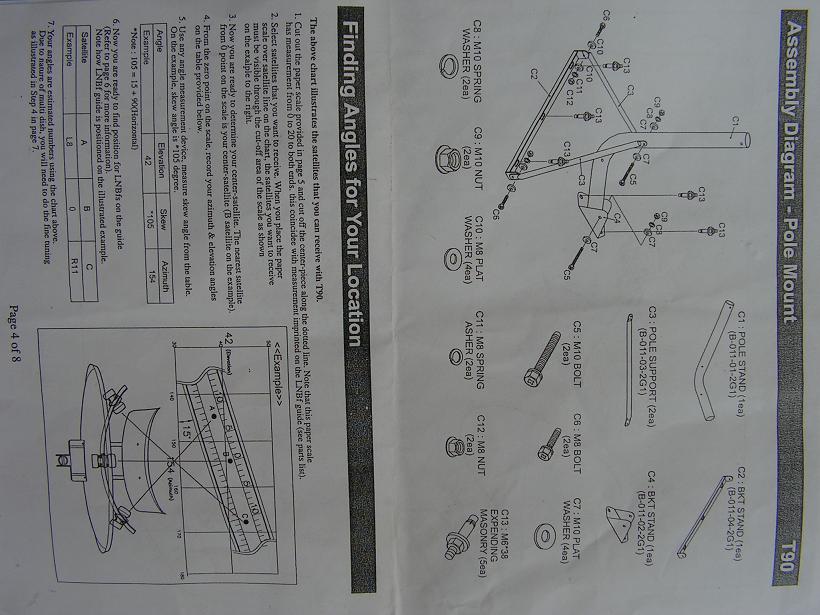

    75° - údaj je nutné nastaviť na číselnej stupnici zo zadnej strany pri celkovom azimutálnom rozsahu 53° kde dôležitú úlohu pri nastavení zohráva aj poloha LNB,ktorú výrobca označuje - viď obrázok č.6 - v rozsahu :

    L mínus pri družiciach umiestnených na východnom orbite,čiže na pravej strane od nulového bodu
    R plus pri družiciach umiestnených na západnom orbite,čiže na ľavej strane od nulového bodu

    Nakoľko som testoval pôvodný-originálny produkt od výrobcu Wawe frontier a nie kópie tohto originálu,ktorých som už videl niekoľko a líšia sa hlavne v konštrukcii úchytu pri rozdielnych rozmeroch reflektora a subreflektora,funkčnosť celej anténnej zostavy je dobrá,montáž je jednoduchá a zvládne ju aj začiatočník.K tomuto produktu sa štandartne dodávajú 4 ks LNB držiakov ale v prípade potreby nebol problém od dovozcu týchto produktov doobjenať aj ďalšie kusy.
