►►Eutelsat 8 West A-8.0°W-Steerable beam-Middle East+East Africa : General Information /KU Beacon .../
Eutelsat 8 West A is one of the key satellites to demonstrate the system gain in Central Europe
The name of a research project :The Reference Values of the Gain for the Dishes with D<=4.5m in KU Band

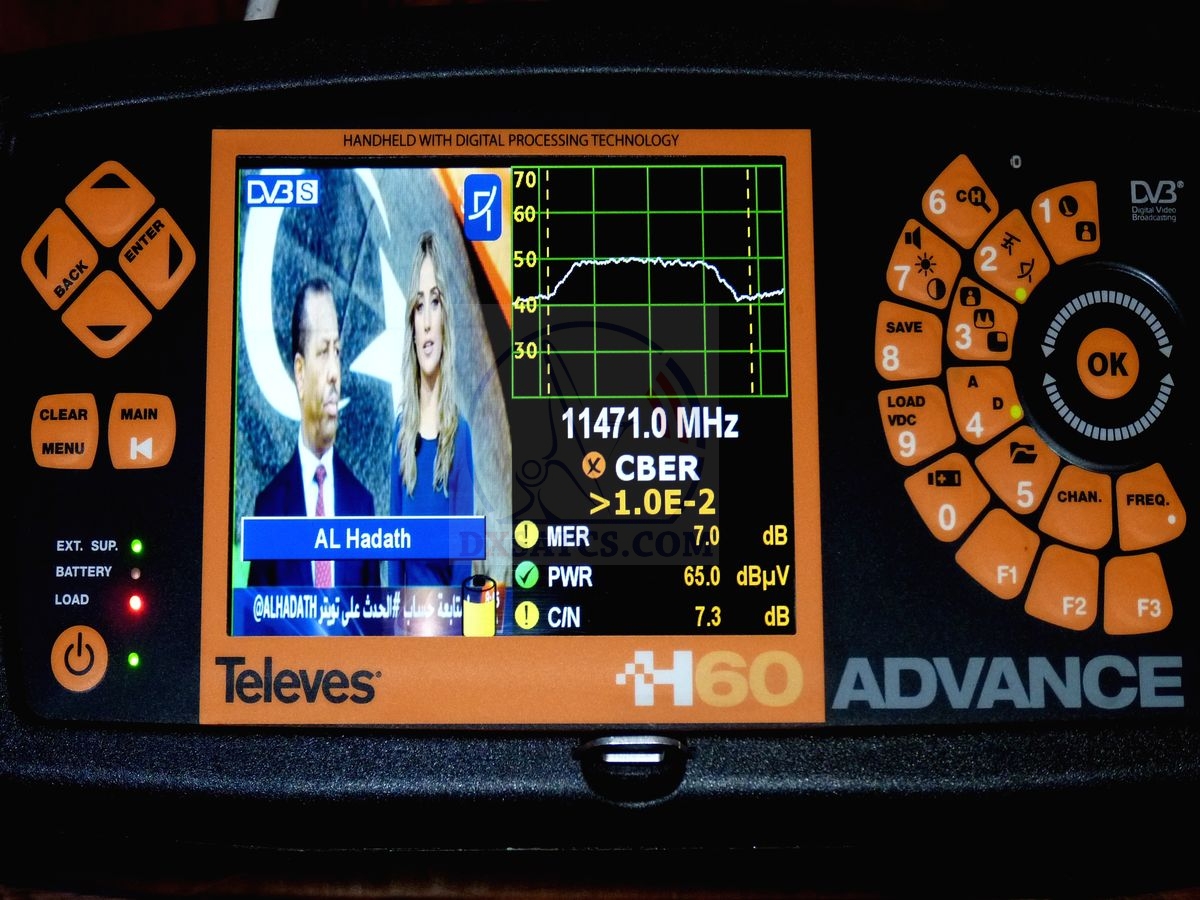

Reference value of the Gain for the dishes with D<=4.5m : 11 471 MHz - Packet MBC
Typical peak in quality for the carrier, which is repeated almost every day : MER=7 dB (FEC=5/6 )
the spectrum of the horizontal vector in the range from 5 to 50 mh

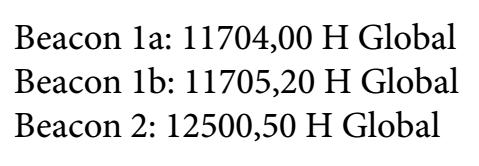

►Eutelsat 8 West A - 8.0°W : Downlink Frequency plan , general information,KU beacon frequencies
►Eutelsat 8 West A - 8.0°W : Komentár autora Romana Dávida
Autor Roman Dávid týmto demonštruje pozíciu geostacionárnej dráhy λ=8.0° západnej dĺžky,na ktorej je poziciovaný
objekt Eutelsat 8 West A,ako jednu z kľúčových pre jeho výskumný projekt "Referenčné hodnoty zisku pre paraboly
s D<=450 cm v KU pásme" . Zemepisná poloha miesta inštalácie vysokofrekvenčného reťazca v oblasti strednej
Európy v kombinácii so smerovaním vyžiarenej energie objektu v pásme od 11 400 do 11 750 MHz do oblasti
východnej Afriky a Blízkeho východu definujú limitný stav smerovosti/zisku "G" pre autorov referenčný reťazec
s D=450 cm,ktorý odvodzujem a vyjadrujem porovnávacím operátorom <= ako hodnota chybovosti 1.0E-2 (CBER)
pre každú nosnú v spektre vertikálneho vektora vlnenia,ktorých stav v kvalite príjmu klasifikujem stupňom D až F .
►►Eutelsat 8 West A-8.0°W-Steerable beam-Middle East+East Africa : HF string , footprint , geographical location ...
geographical location of the measurement in the KU band | N48°19719' , E19°40148' , Lučenec , Slovak republic |
Installed dish / secondary radiant [D] | PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) |
HF system | KU+KA primary radiant with SKEW control |
LNB for KU band | DRO Norsat 4206C , Invacom SNF-031 |
Analyzed frequency spectrum + polarisation | 11 450 - 11 700 MHz , Vertical |
Field strenght meters | Televes H60 Advanced , Rover DM16 4HD Digimax , TBS 5925 , Unaohm AP 201 S+ |
►Installed dish / secondary radiant [D] : PRODELIN 4.5m AZ/EL RxO 1451 (4096-345) _ N48°19719' , E19°40148' , Lučenec , Slovak republic

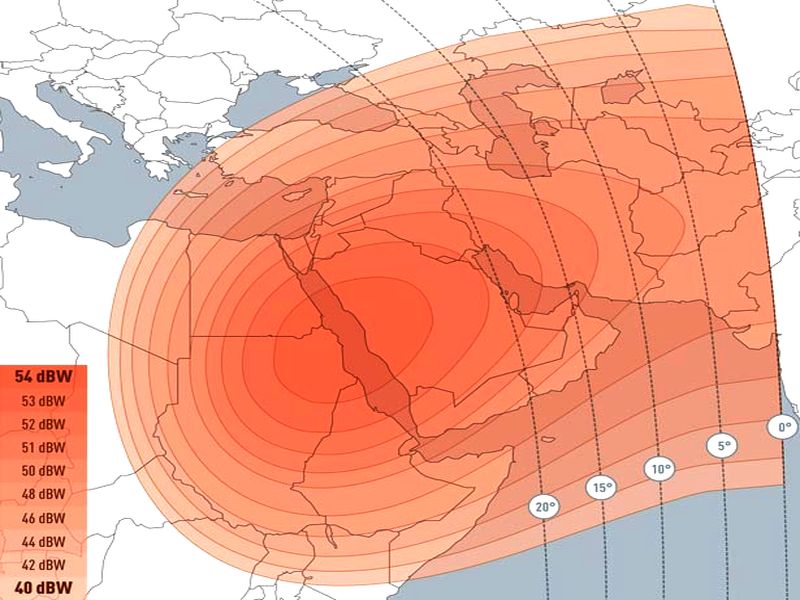

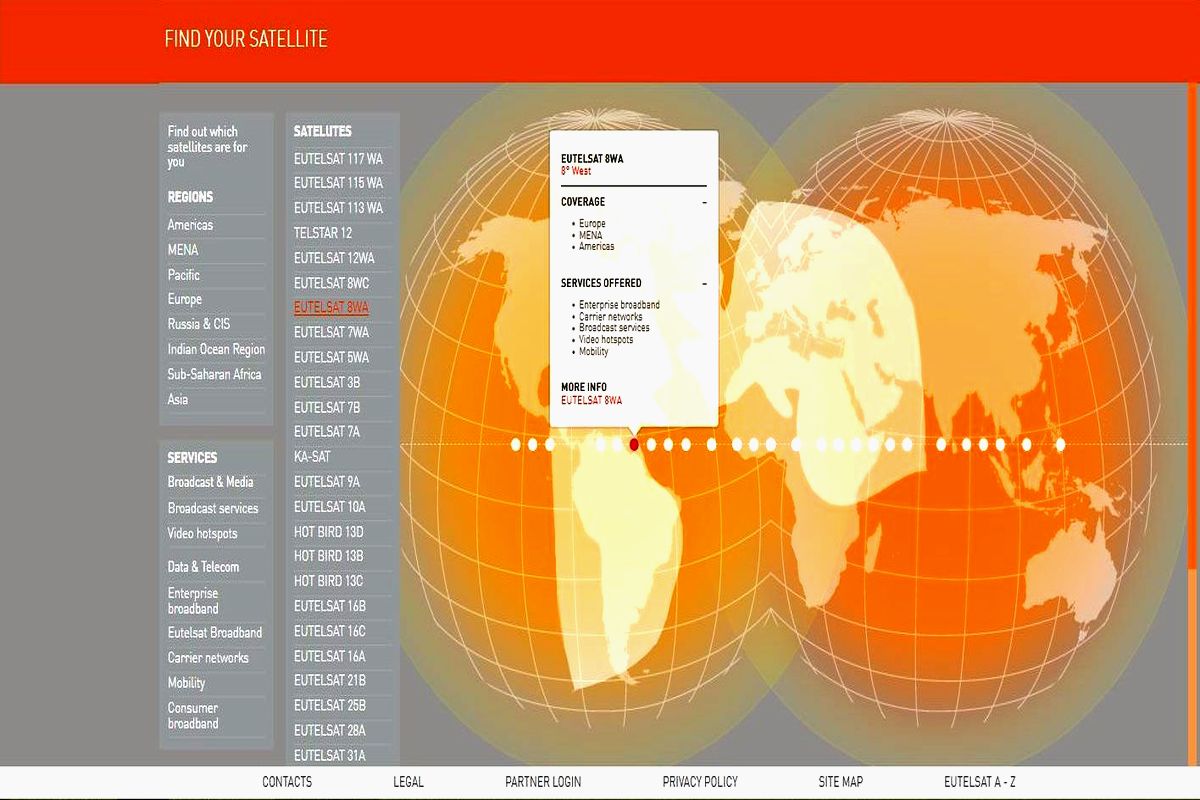

►Eutelsat 8 West A - 8.0°W : geographical location of the measurement by Google , Steerable V-pol EIRP Coverage Map by Eutelsat
Middle East+East Africa Coverage geographical location of the measurement
►►Eutelsat 8 West A-8.0°W-Steerable beam-Middle East+East Africa : analysis of the spectrum and the quality

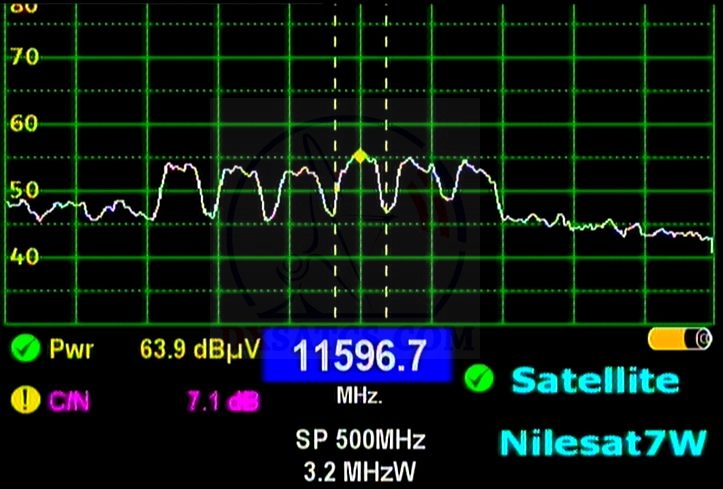

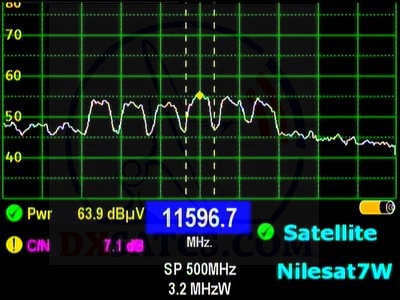

►Eutelsat 8 West A - 8.0°W - spectrum analysis : quantification of the spectrum and locked carriers

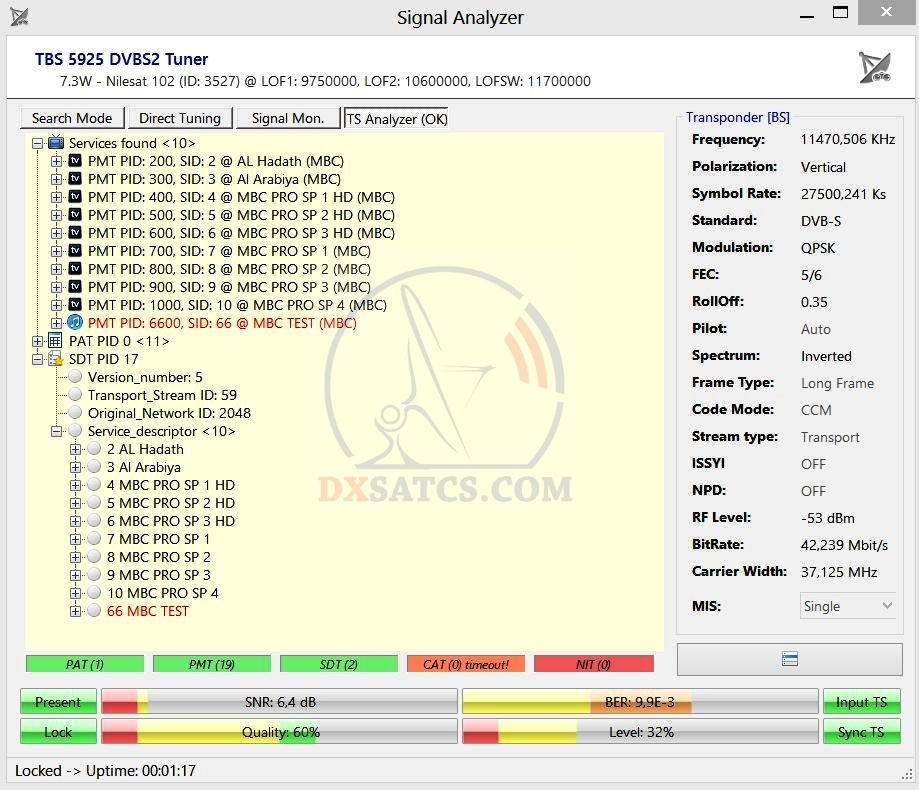

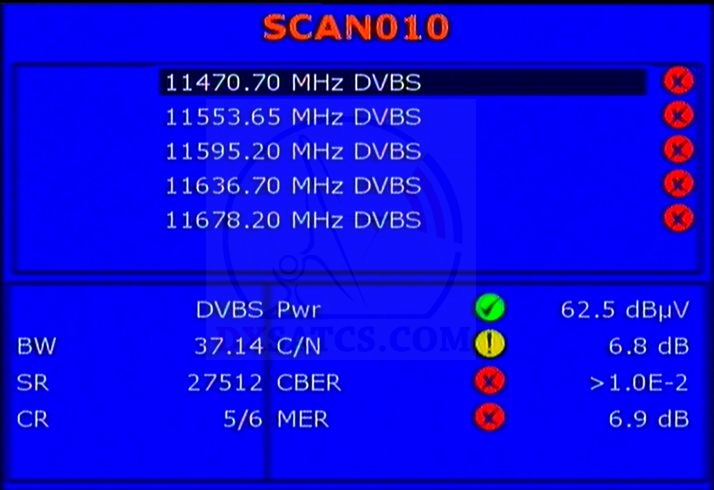

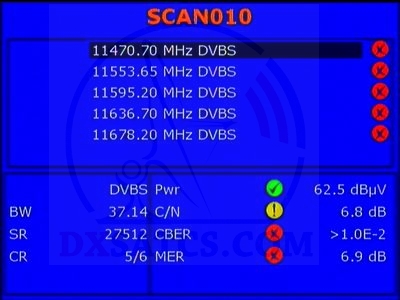

Analysis of the vertical spectrum : 11 471 >>> 11 678 MHz list of locked carriers
a, in cloudless weather is the possibility of receiving bounded in the interval 60-180 minutes per day for each carrier in the range of 11471-11596 MHz and only in the evening from 19:00 to 22:00 p.m. |
---|
b, margin of quality for the carrier within the range 11471-11596 MHz is minimal and oscillates in the range from 0.5 to 2 dB , depending on weather conditions and season |
c, packet on the carrier frequency f=11 512 MHz was not occupied by any broadcasting more than 3 months in 2014, but at present it is broadcasting again active on this frequency |

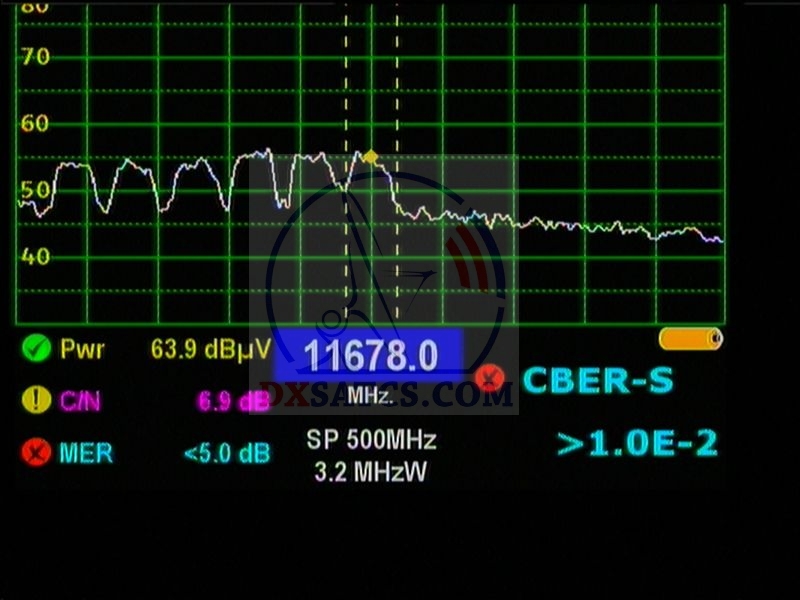

d, for the carrier at f=11 678 MHz is valid following classification for quality of reception : - F - |
e, One of the key satellites to demonstrate the system gain in Central Europe |

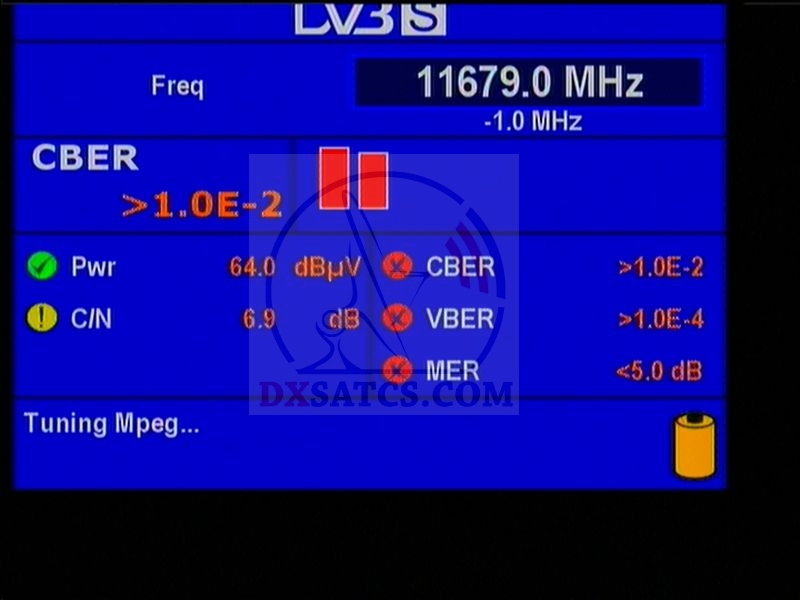

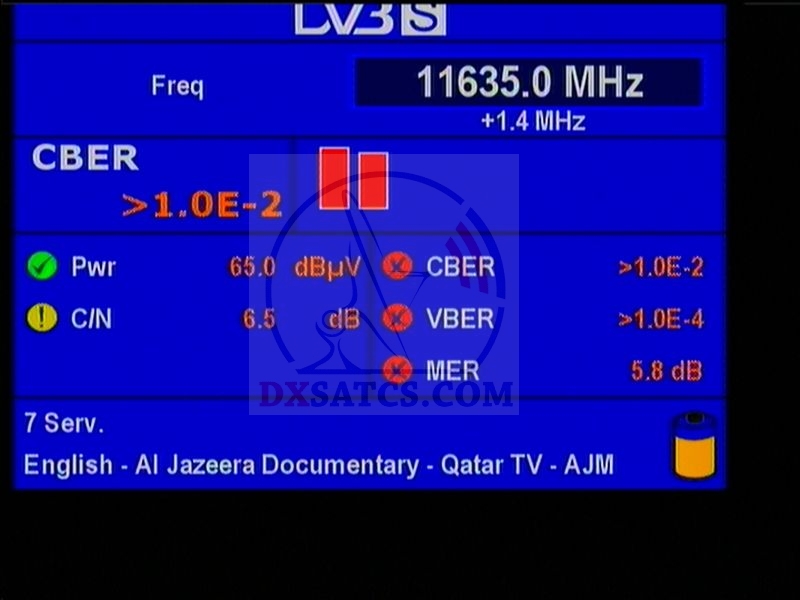

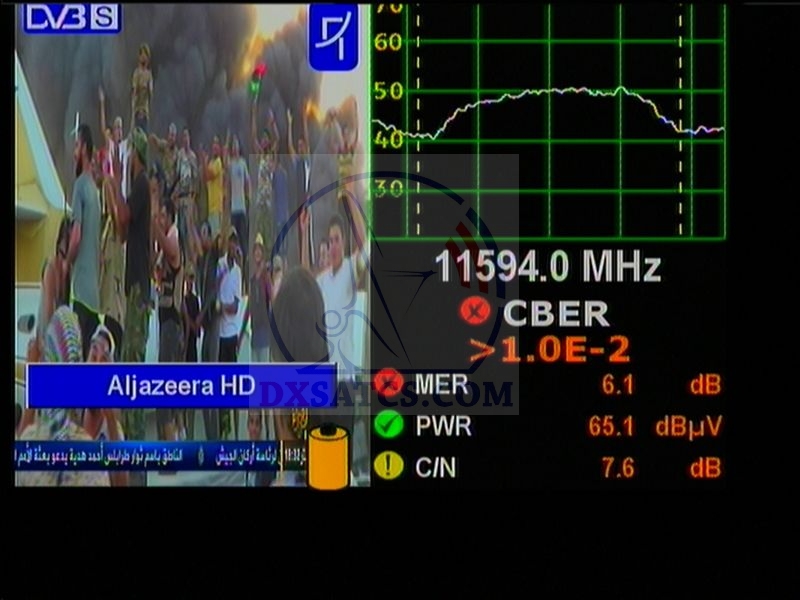

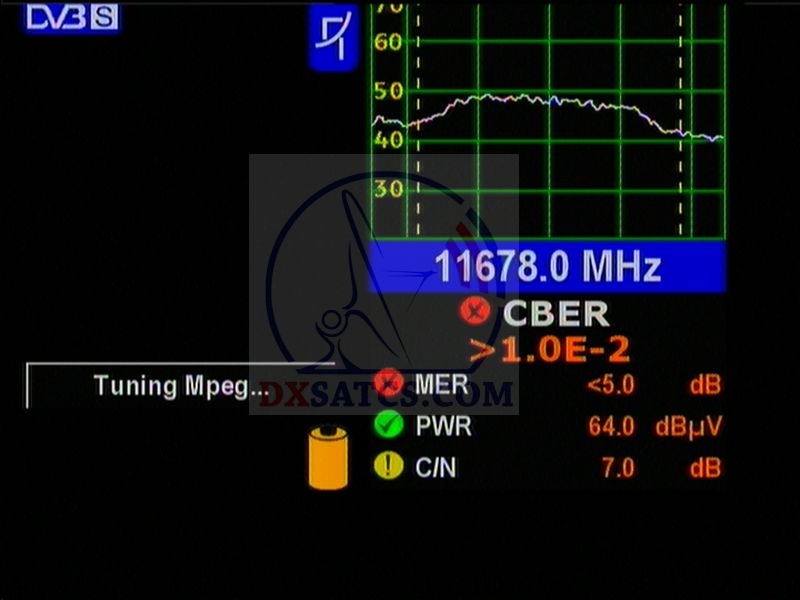

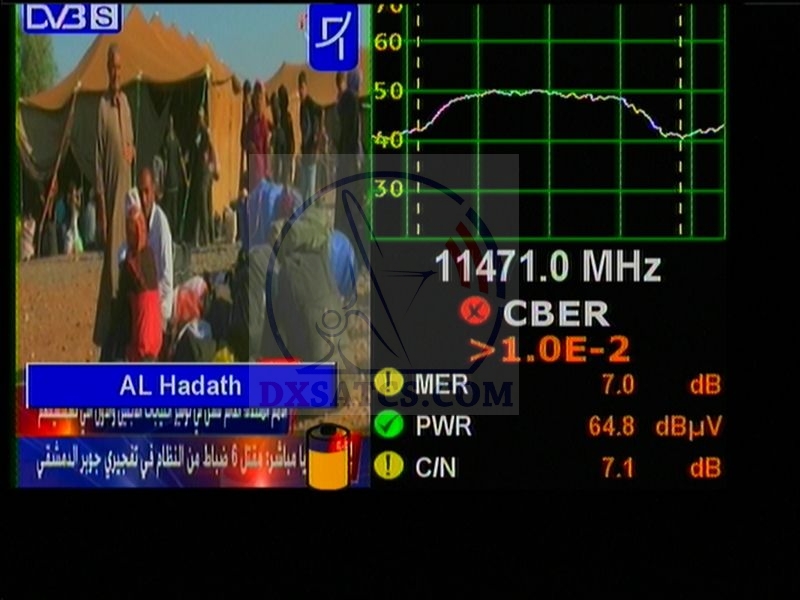

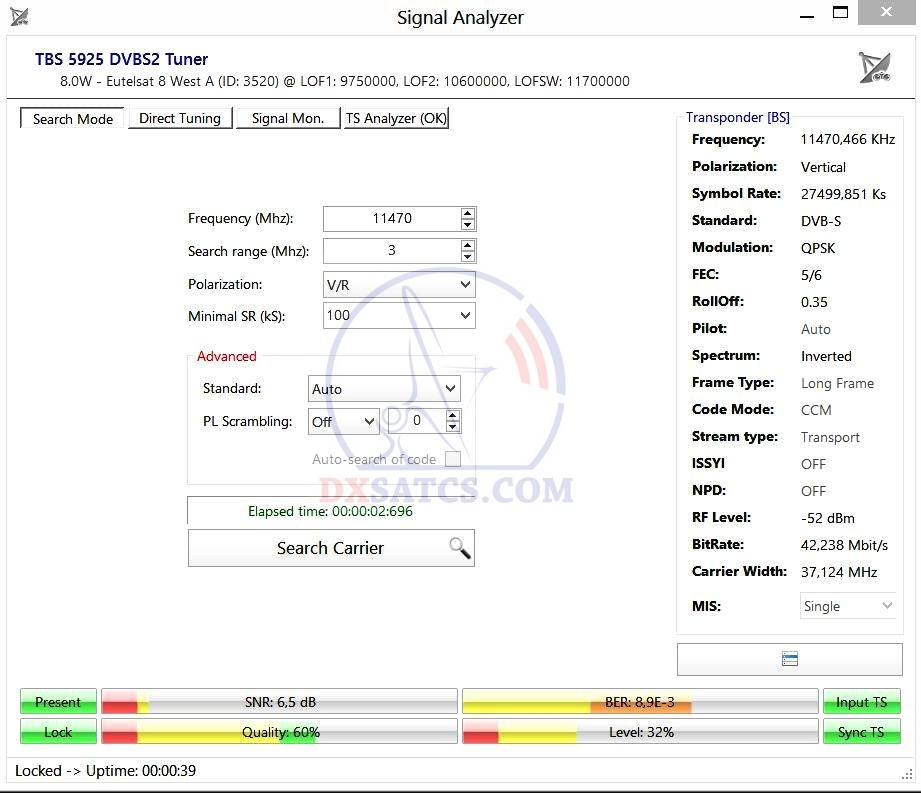

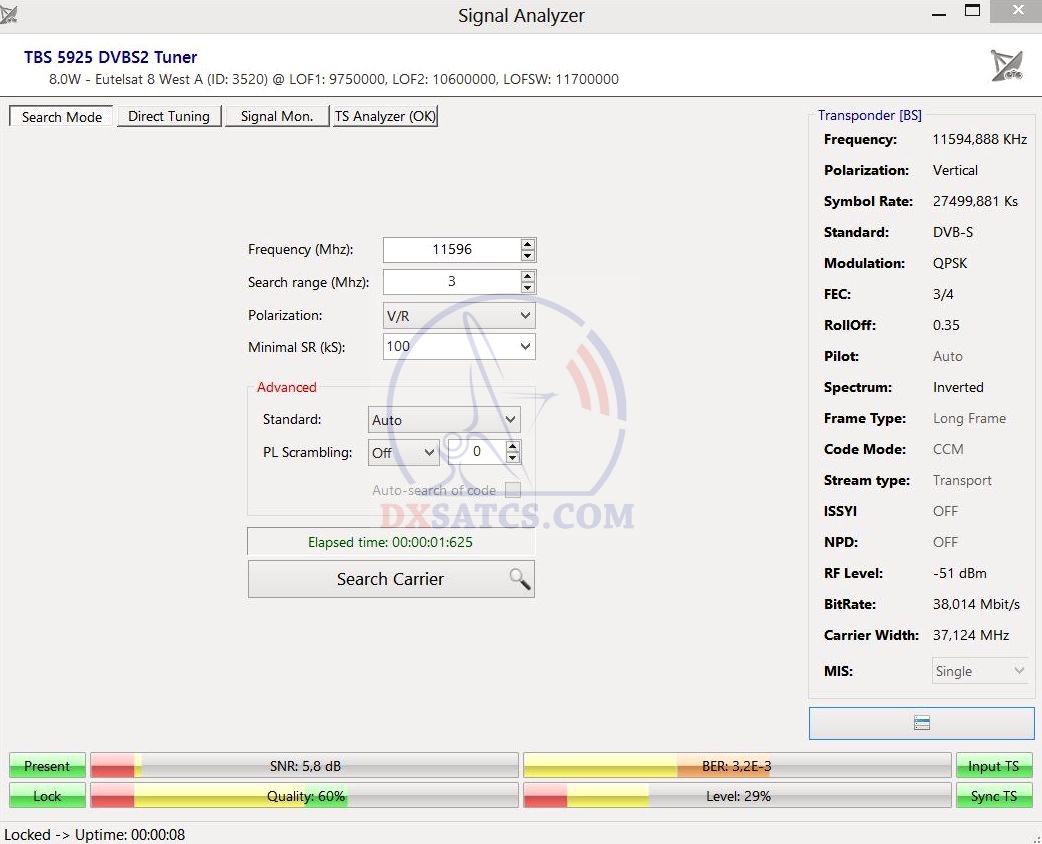

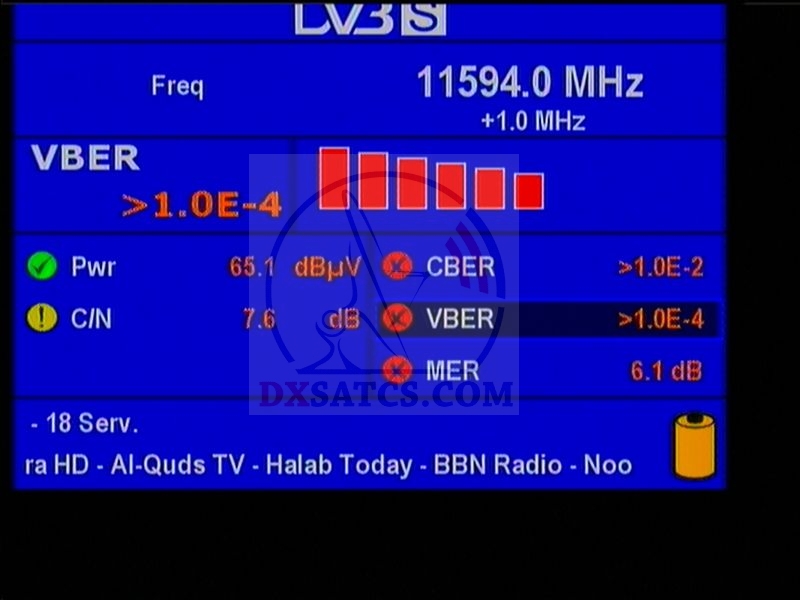

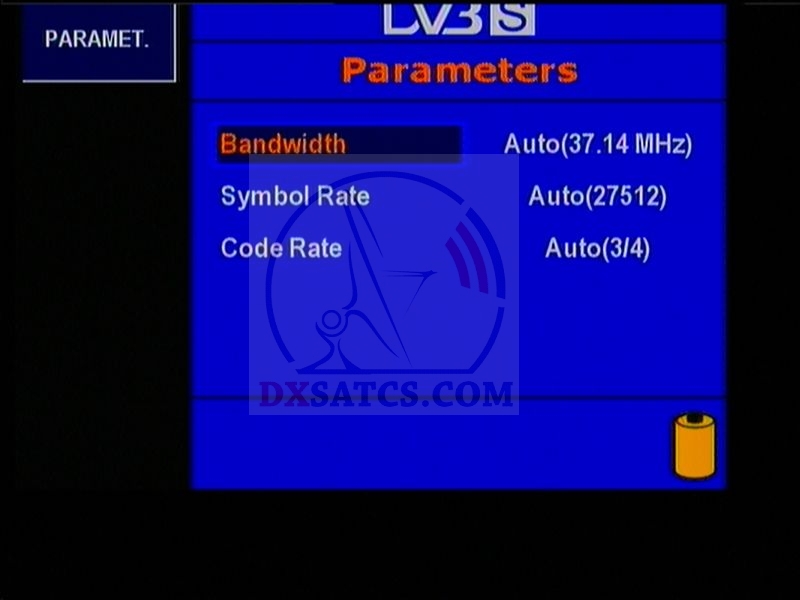

►Eutelsat 8 West A - 8.0°W - quality analysis : 11 471 > 11 554 > 11 595 > 11 637 > 11 678 MHz
![]() ![]() ![]() |
---|

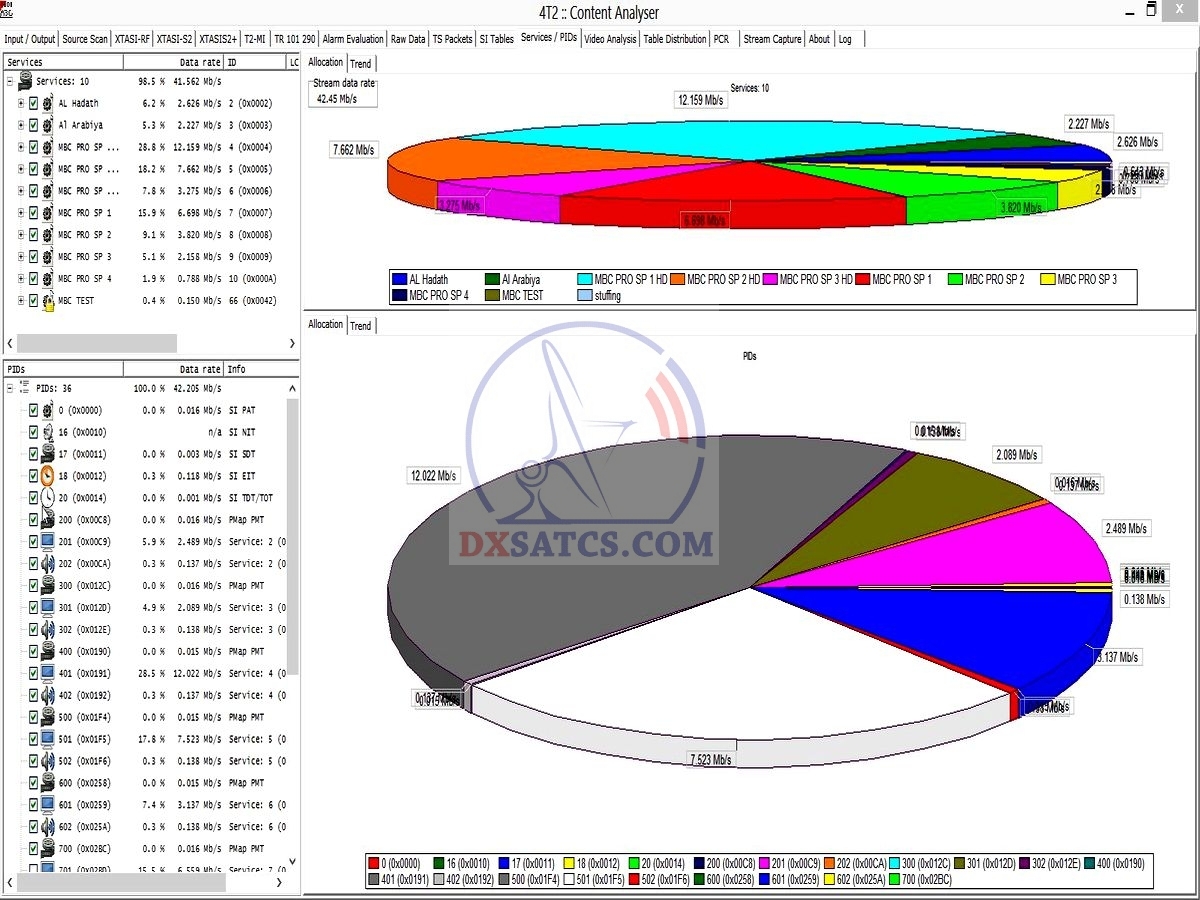

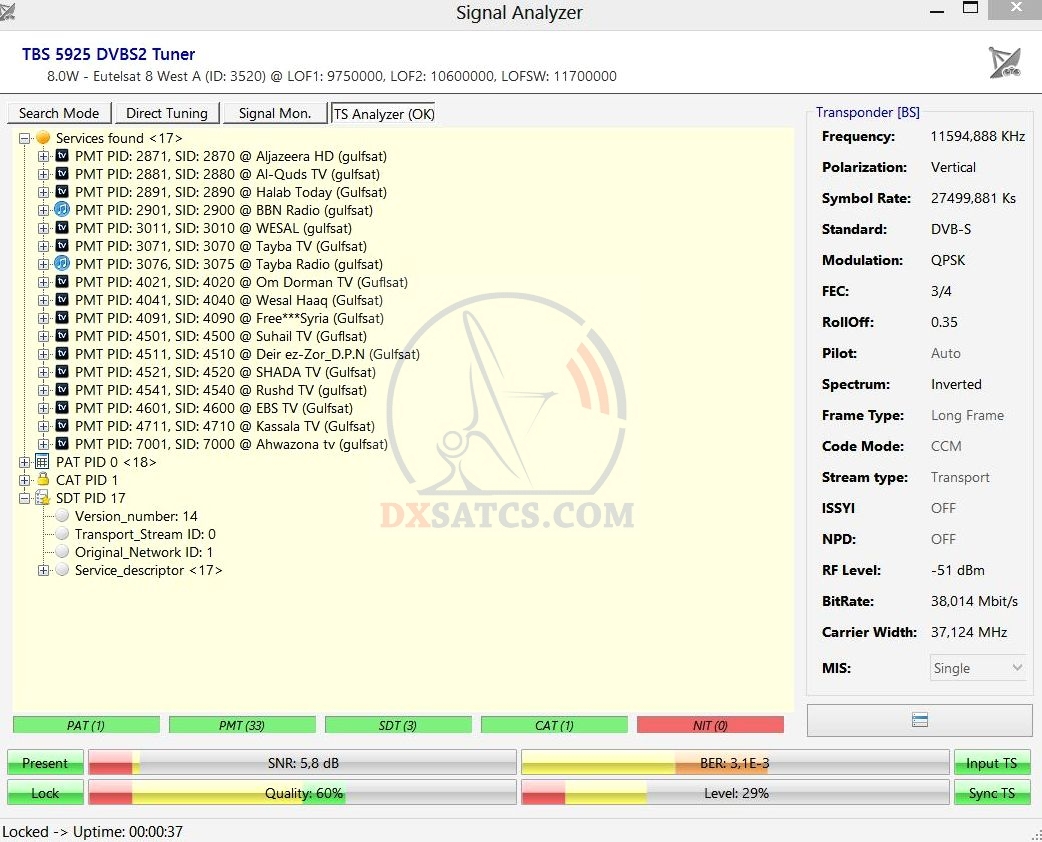

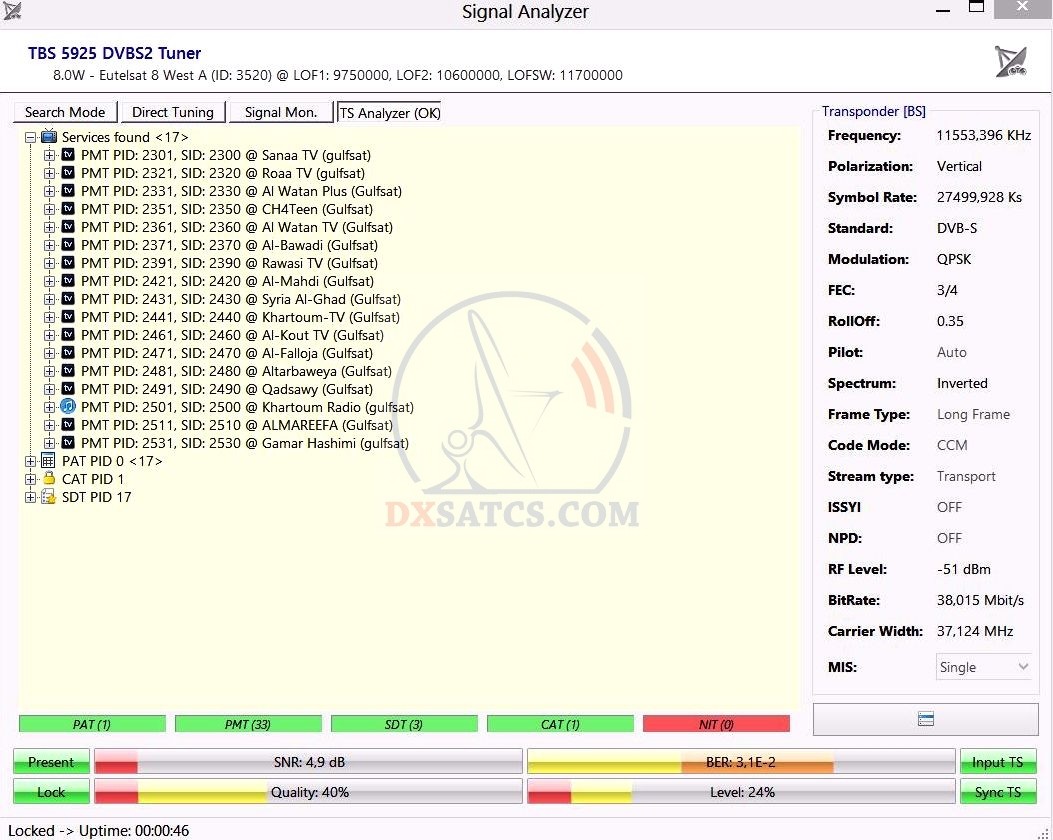

► 4T2 Content analysis + EBS Pro analysis |

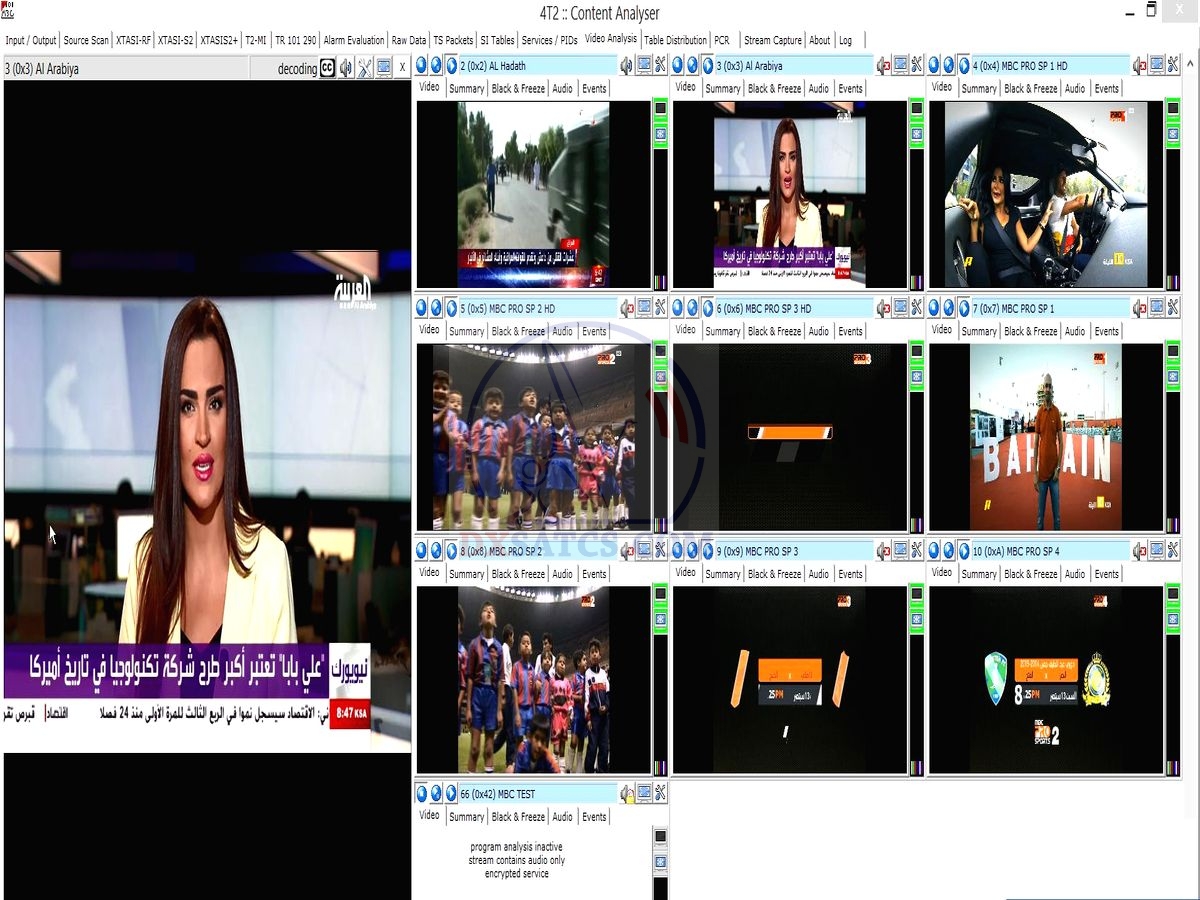

► 4T2 Video Analysis |

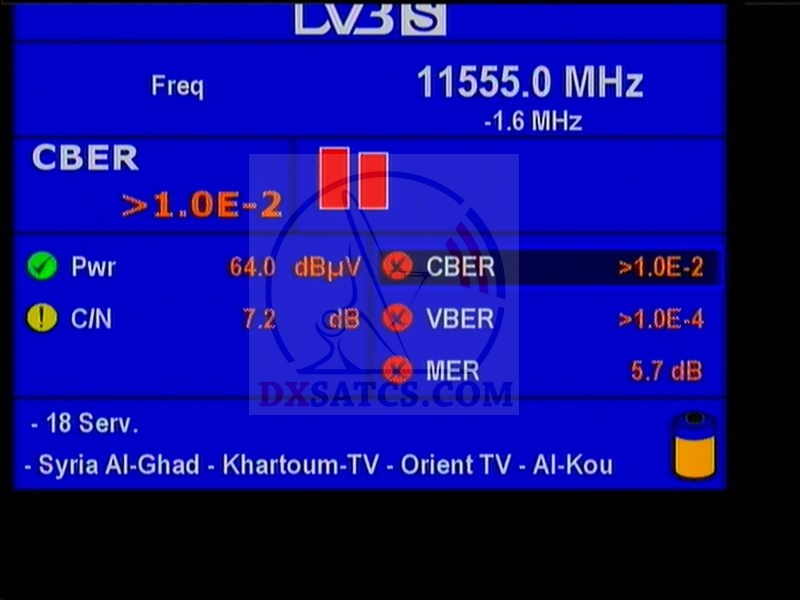

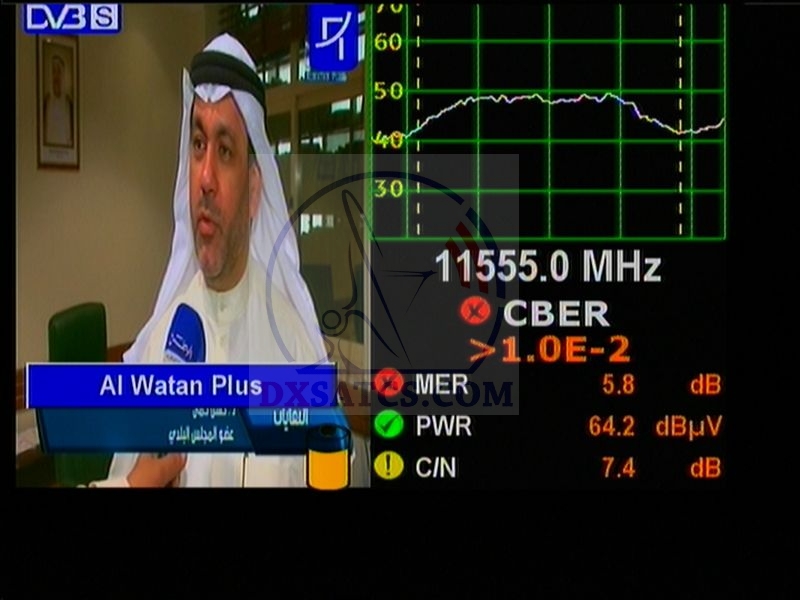

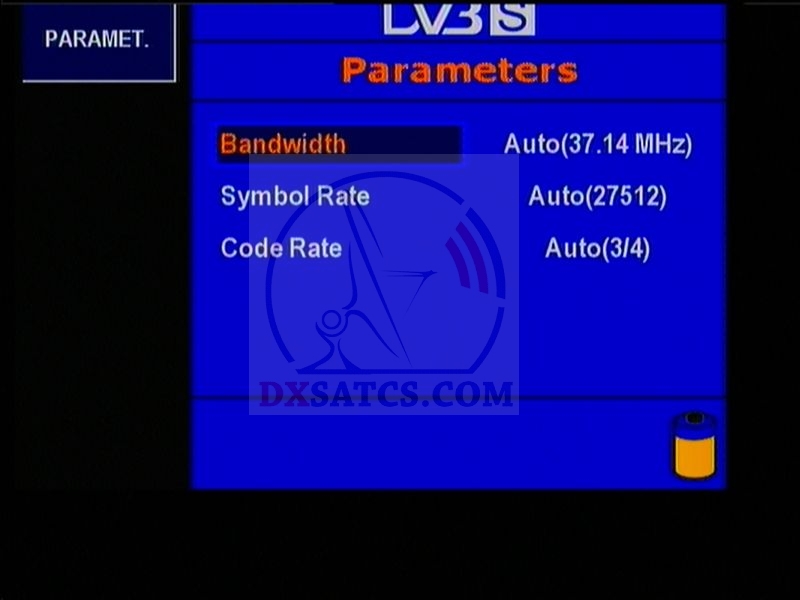

► Televes H60 : "LIVE" analysis
. |
![]() ![]() ![]() |
---|

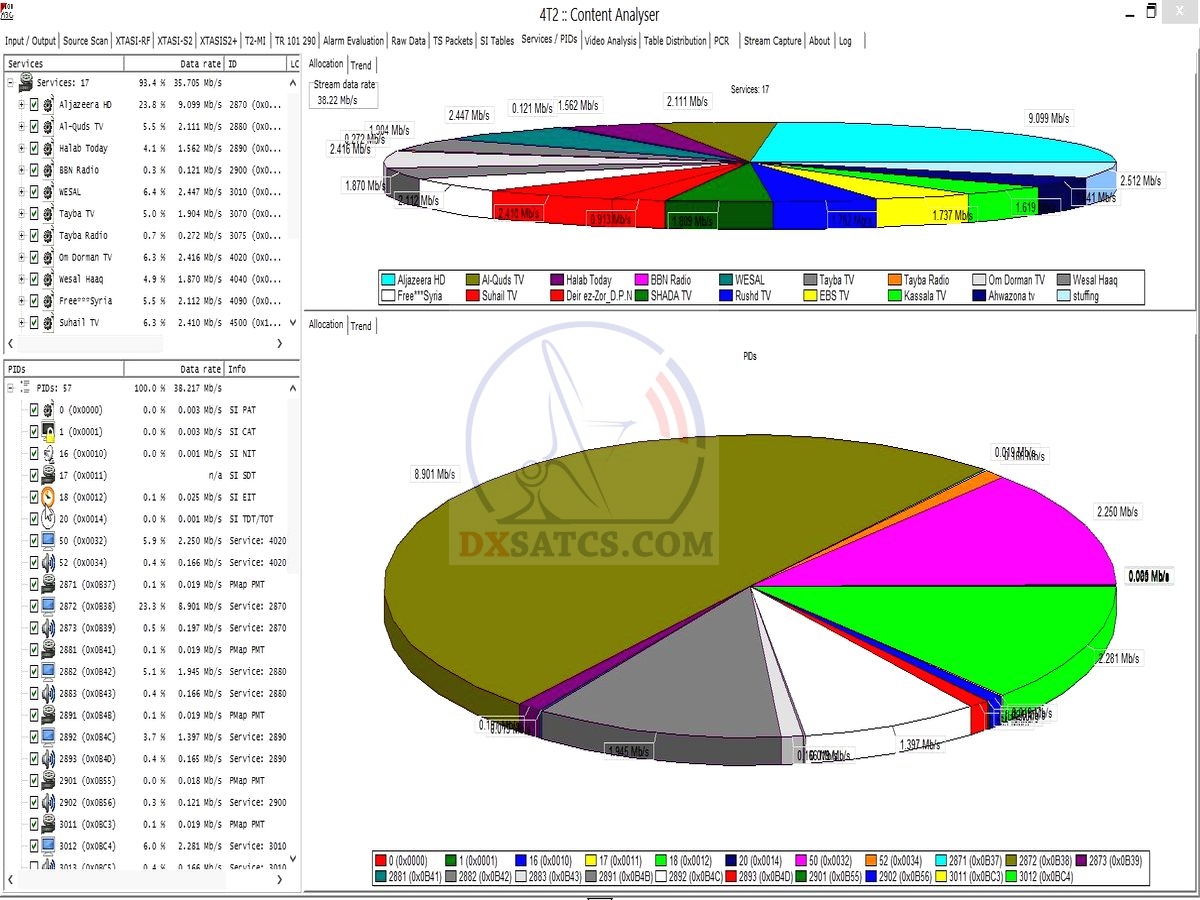

► 4T2 Content analysis + EBS Pro analysis ![]() ![]() ![]() |

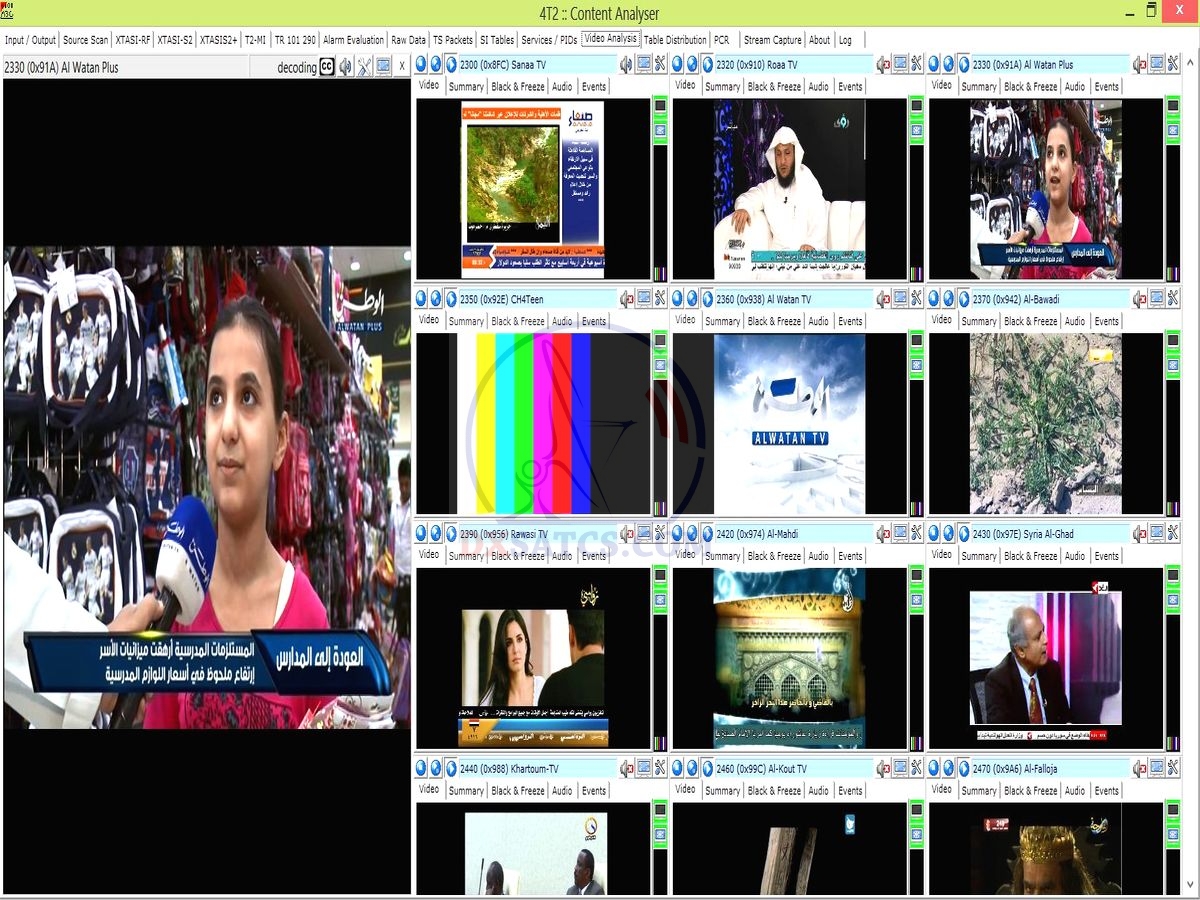

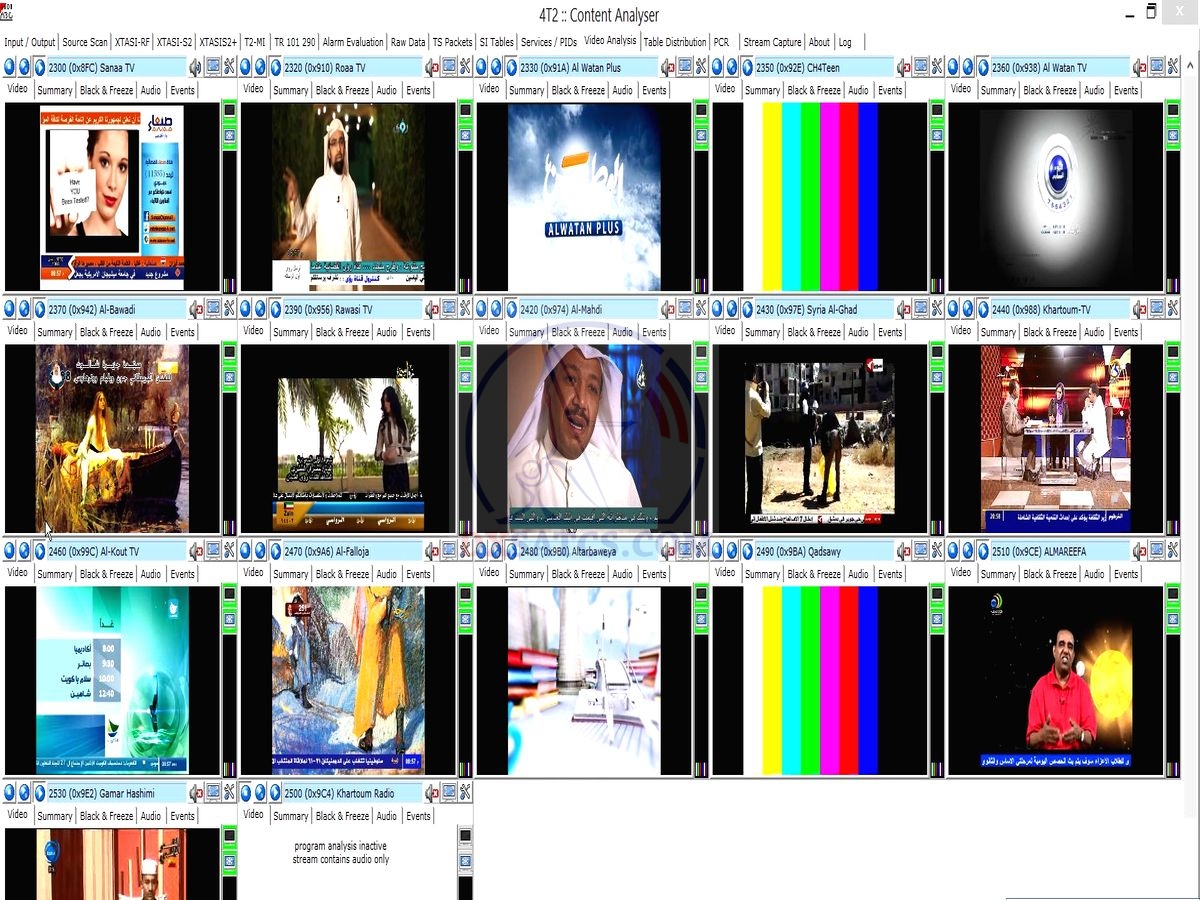

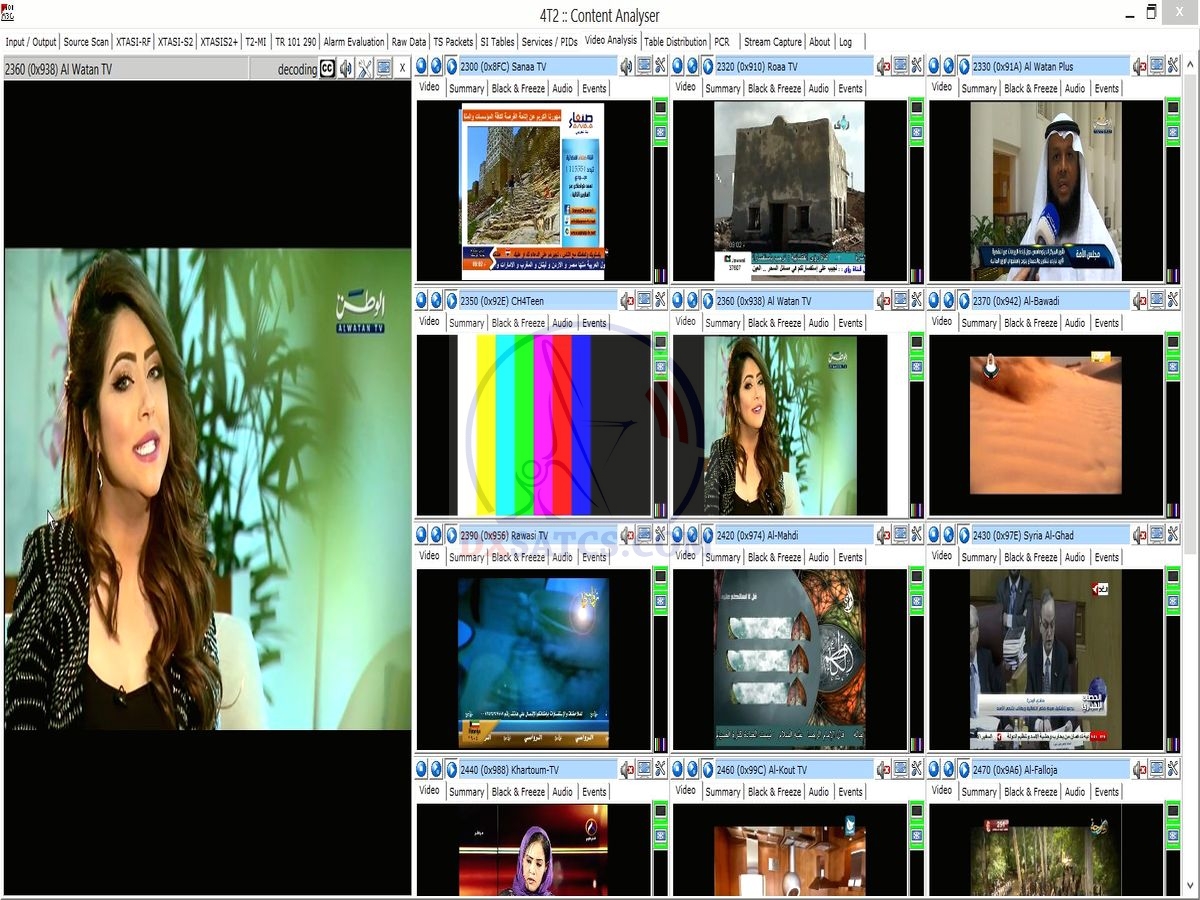

►4T2 Video analysis ![]() ![]() ![]() |
►Televes H60 : "LIVE" analysis
. |
![]() ![]() ![]() |
---|
► 4T2 Content analysis + EBS Pro analysis ![]() ![]() ![]()
|

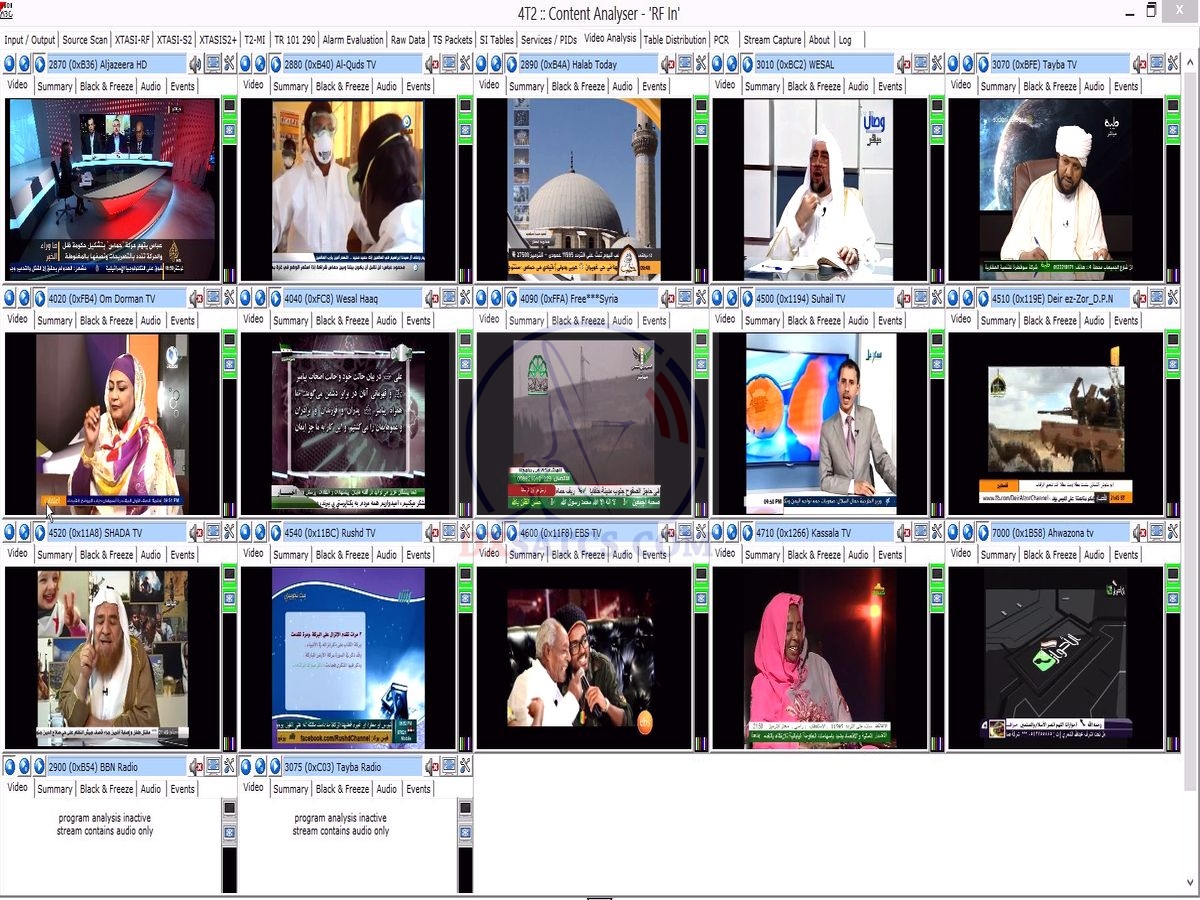

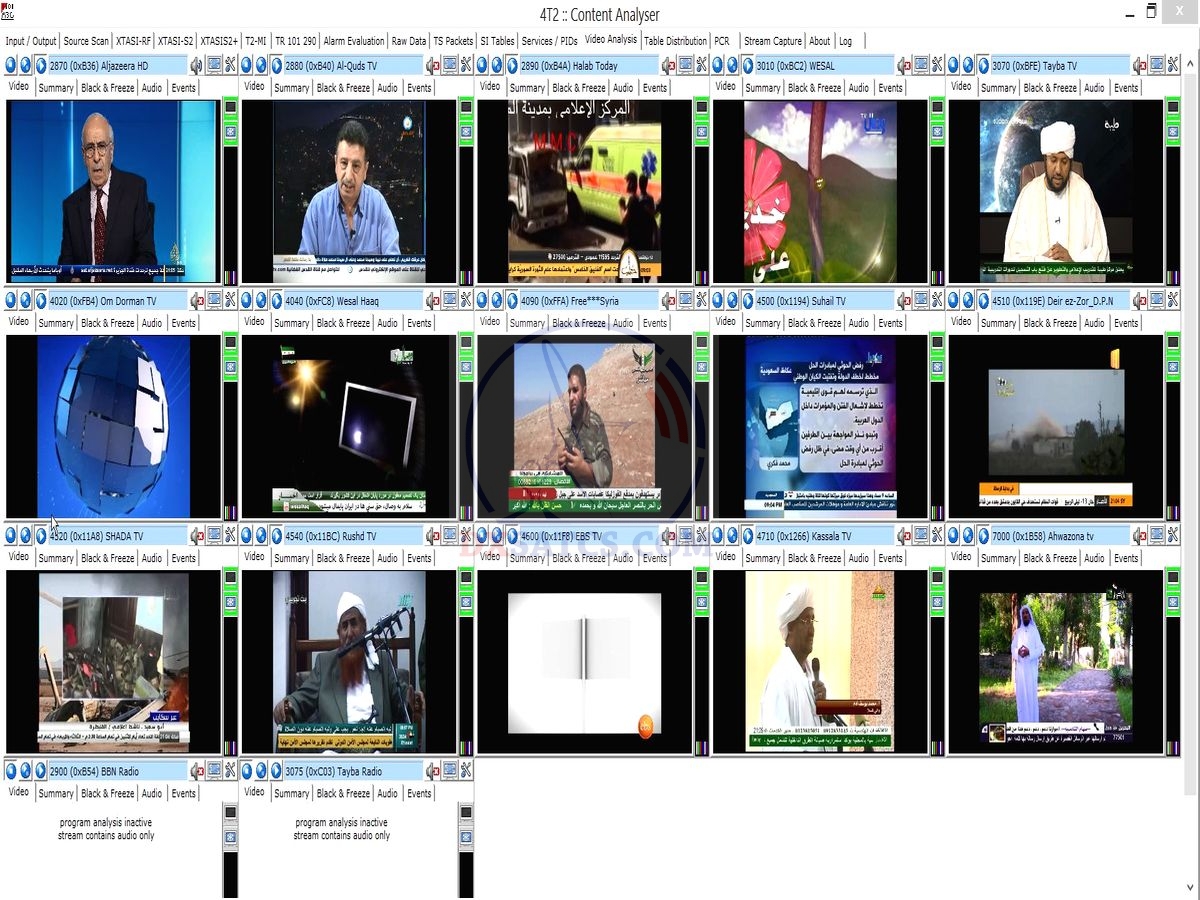

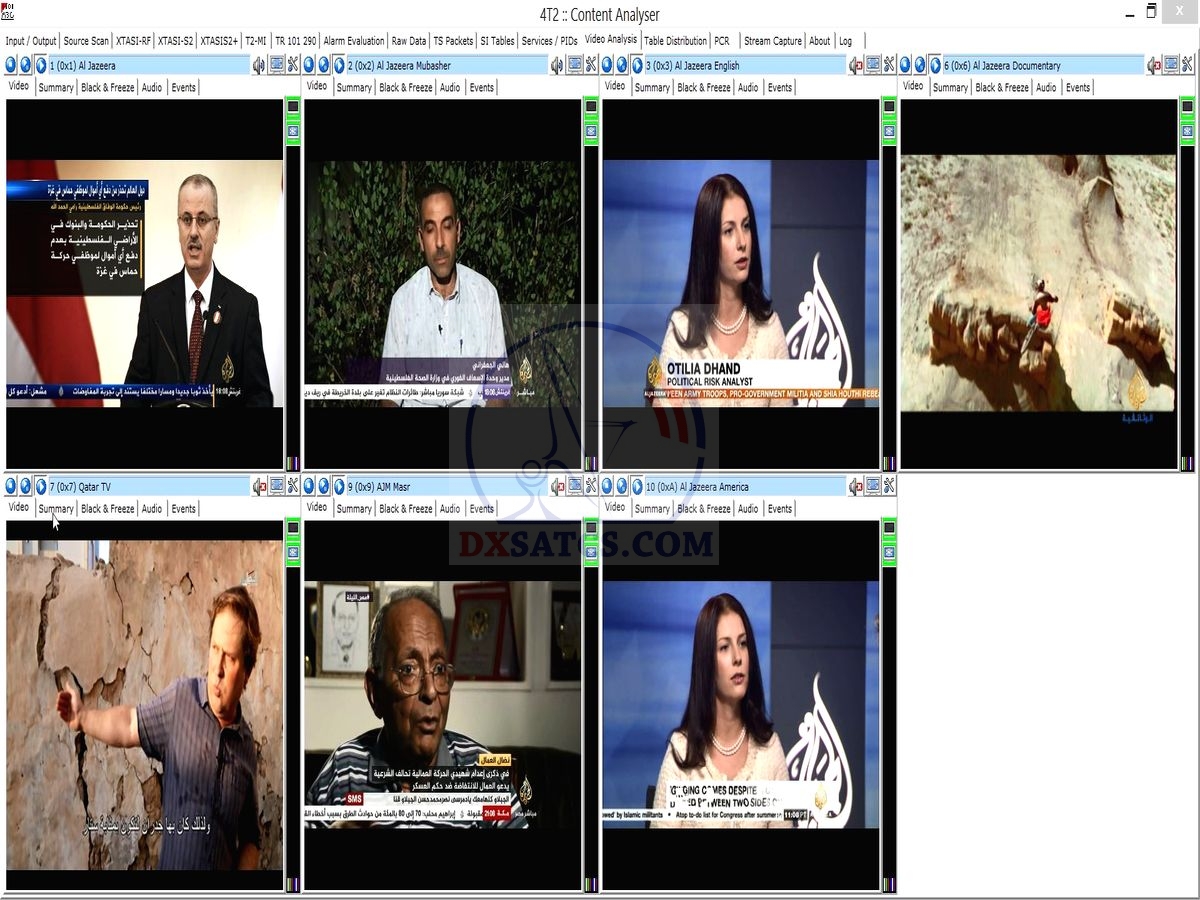

►4T2 Video analysis
|

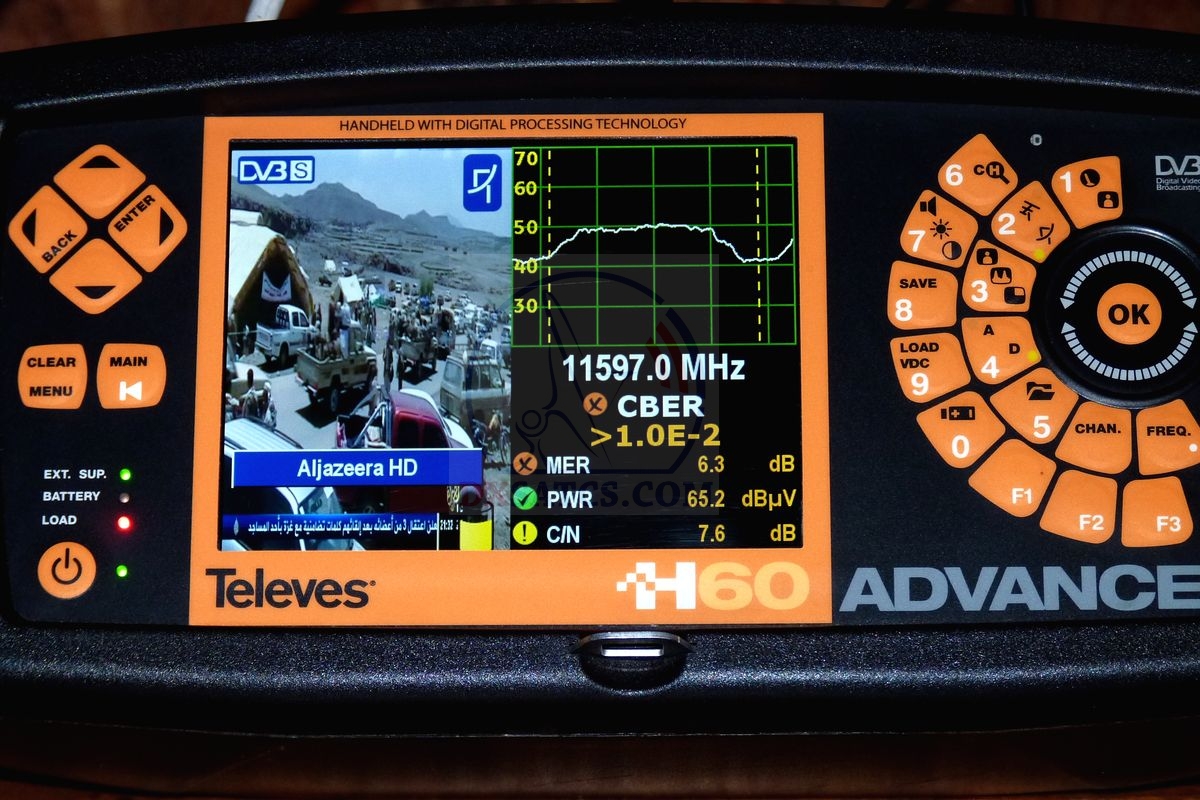

►Televes H60 : "LIVE" analysis
. |
![]() ![]() ![]() |
---|
► 4T2 Content+video analysis + EBS Pro analysis ![]() ![]() ![]() |
►Televes H60 : "LIVE" analysis . |
![]() ![]() ![]() |
---|
►►Table for an objective and simplified classification of the satellite DX reception in terms of quality and time
►► Tabuľka pre objektívnu a zjednodušenú klasifikáciu satelitného DX príjmu z hľadiska rámca kvality a času
- Frequency/Polarity/TP - | Network | SR/FEC | Coverage | Classification |
11 471 MHz - V.pol. - D2 |
MBC | DVB-S/QPSK_27 500_5/6 |
Middle East+East Africa |
D |
11 512 MHz -V.pol. - D4 |
Gulfsat | DVB-S/QPSK_27 500_5/6 | Middle East+East Africa | in preparation |
11 554 MHz -V.pol. - D6 |
Gulfsat | DVB-S/QPSK_27 500_3/4 | Middle East+East Africa | D |
11 595 MHz -V.pol. - D8 | Gulfsat | DVB-S/QPSK_27 500_3/4 | Middle East+East Africa | D |
11 637 MHz -V.pol. - D10 |
Al Jazeera | DVB-S/QPSK_27 500_3/4 | Middle East+East Africa | D |
11 678 MHz -V.pol. - D12 | Gulfsat | DVB-S/QPSK_27 500_3/4 | Middle East+East Africa | F |
►Autor Roman Dávid objasňuje a zároveň obhajuje opodstatnenosť vzniku tabuľky s klasifikáciou kvality satelitného DX príjmu
za účelom vylúčenia akýchkoľvek subjektívnych a zároveň neobjektívnych hodnotení a dopĺňa ju o svoj komentár k téme
náhodných LOCKOV,ktorý vznikol na základe niekoľkých sťažností od sklamaných satelitných fanúšikov z českého diskusného fóra
o satelitoch s množstvom nepresných a zavádzajúcich informácii,ktoré publikoval jeden aktívny prepisovač TV zoznamov cez ústa
jeho spolupracovníka v úlohe "hovorcu"
poznámka : Zavedenie tohoto základného pravidla pre objektívnú klasifikáciu alebo tiež hodnotenie stavu príjmu má svoje opodstatnenie
z nasledovného dôvodu.K LOCK-u nosnej sa dá "dopracovať" aj neštandartným spôsobom,ktorý nesúvisí s dostatočnou hladinou zisku
paraboly,ale pomocou takzvaného náhodného LOCKU (F),na ktorý títo aktéri/čakatelia ( spravidla sa jedná o takzvaných prepisovačov
zoznamov alebo tiež hľadačov TV+R+Data prenosov,ktorí si krátia prebytok voľného času touto nezmyselnou činnosťou,ktorá tento odbor
neposúva akýmkoľvek spôsobom vpred) čakajú hodiny,dni,týždne a mesiace a potom tento "virtuálny príjem" spravidla prezentujú
v rôznych amatérskych diskusných fórach,alebo v článkoch,v ktorých sa väčšinou nezainteresovaných čitateľov snažia presvedčiť že oni
potrebujú oveľa menší priemer antény na "rovnakú kvalitu" ako všetci ostatný.Pochopitelne pravdu o tom, že sa jedná spravidla len
o náhodné a nepravidelne sa opakujúce LOCKY nosných v danej zemepisnej oblasti už čitateľom zamlčia v čom im zrejme bráni ich
mimoriadne vysoké sebavedomie,ktoré rádovo prevyšuje ich vedomosti. Naozaj musím sa sebakriticky všetkým čitateľom
priznať : "Áno chcel by som byť tak mimoriadne múdry ako sú oni mimoriadne sebavedomý a potom by som bol sám so sebou spokojný".
Ale kedže ja takým sebavedomím nedisponujem musím aj naďalej intenzívne pracovať na svojej nevedomosti v mnohých odborných
témach z fyziky a matematiky.
K tomuto komentáru ma viedlo niekoľko mailov,ktoré mi adresovali fanúšikovia satelitov z východného a severného Slovenska,
ktorí po zhliadnutí výsledkov príjmu od dvoch mimoriadne aktívnych prepisovačov TV zoznamov (+hovorca jedného z nich),
investovali tisíce EUR do kvalitných antén s garantovaným a praxou overeným ziskom s D=240-300 cm a následne boli mimoriadne
sklamaný že v rovnakej zemepisnej oblasti je možné uskutočniť len nestabilný príjem daných paketov v periodicite niekoľkokrát
do týždňa,v dĺžke jednotky minút nie hodín a len pod podmienkou bez-oblačného počasia.Čiže v tomto prípade sa nejedná o stabilný
príjem ale len o náhodný a nepravidelne sa opakujúci LOCK nosnej,ktorý je pre každodenné sledovanie nepoužitelný.(F)
Na základe sťažnosti od čitateľov prevažne z jedného českého diskusného fóra(v ktorom sa prispievatelia často prezentujú pod
rôznymi trápnymi prezývkami,aj opačného pohlavia?!) nabádam návštevníkov týchto diskusií aby brali každé publikované tvrdenia
ohľadom dosiahnutých výsledkom sat.príjmu v KU a KA pásme s veľkou rezervou a podobne aby brali s veľkým odstupom
a opatrnosťou aj publikované novinky v niektorých zoznamoch TV staníc,do ktorých bežne prispievajú osoby,ktoré ovšem daný
signál nikdy nezachytili ale len publikujú ukradnuté zmeny v parametroch prenosov,poprípade publikujú pod svojím menom výsledky
príjmu inej osoby z inej zemepisnej oblasti a tým klamú verejnosť a vzbudzujú očakávania o možnosti zachytenia daného
signálu,ktoré sa ale nezakladajú na pravde .Najviac ma pobavil jeden aktívny prepisovač tv zoznamov,s jeho novinkami,ktoré si
vyžadujú v jeho zemepisnej oblasti inštalovanie paraboly s priemerom minimálne D=370 cm .Problém je ale v tom že on vlastní
anténu s priemerom len D=240 cm. Tento príklad jasne potvrdzuje že v tejto oblasti sa pohybuje množstvo fanúšikov,ktorí si pletú
odbornosť so schopnosťou alebo lepšie povedané túžbou za každú cenu "nájsť" a doplniť TV zoznam o ďalšiu "zbytočnú" položku,
čo s odbornosťou nijako nesúvisí,skôr s bezhraničnou nudou .
Sám som sa v minulosti,počas letných prázdnin, venoval tejto "zábavnej" činnosti a prevádzkovateľom portálov s touto tématikou
som poslal desiatky zmien do ich zoznamov TVR.Serióznosť jedného známeho českého portálu a jedného prevádzkovateľa TV zoznamu,
ktorý uverejní takmer čokoľvek som si už viackrát overil,keď som zámerne publikoval doteraz nikde nezverejnené výsledky príjmu
v KA pásme s chybným parametrom prenosu (V/H) a na moje očakávanie tieto dva servere následne uverejnili,moje novinky s chybným
parametrom prenosu ako svoje správy pričom ako autora uverejnili vymyslednú prezývku,ktorú majú vždy pripravenú keď chcú
publikovať ukradnutú správu bez autorovho povolenia a uvedenia zdroja informácií .Títo prevádzkovatelia si zaslúžia hlbokú ľútosť
a opovrhnutie,kedže ich schopnosti a vedomosti končia pri ukradnutí alebo v lepšom prípade pri kopírovaní cudzích správ a je zbytočné
im venovať čo i len ďalší riadok z tohoto textu,ktorý som na základe podnetov od sklamaných satelitných fanúšikov venoval
takzvanému virtuálnemu satelitnému príjmu odvodenému od náhodných LOCKO-v .
►►Eutelsat 8 West A-8.0°W-Steerable beam-Middle East+East Africa : reception
