NÁVRH VONKAJŠEJ SIGNÁLNEJ JEDNOTKY S DEPOLARIZAČNÝM VLNOVODOM SMW XD 12 NA PRÍJEM CIRKULÁRNEJ POLARIZÁCIE Z DRUŽÍC BONUM 1 na 56°E a paketu NTV+ z EUTELSATU W4 na 36°E S POUŽITOU ANTÉNOU GIBERTINY OP 150 V ČESKEJ REPUBLIKE .

   Otázka od : Vojta Nehanský

    Lokalita : Česká republika

    TEXT OTÁZKY č.1 :

    Dobrý den.

    Mám parabolu Gibertini AL160cm offset, příjimač HE@AD HD 3500CXCI a LNB Invacom SNH-031 a chci příjmat programy NTV ze satelitu Eutelsat W4 36°E kde je LZ a RZ polarizace. Satelit mám zaměřen, ale 95% programů nejede(není signál)U dvou programů mám 85%na příjimači a u jednoho 58% K zaměření paraboly jsem se snažil použít SATLOOK Micro. Můžete poradit co dělat?

    S přáním hezkého dne

    Nehanský Vojta

    ODPOVEĎ od dxsatcs.com č.1 :

    Zdravím Vás p.Nehanský.

    Vyžiarená energie EIRP vo zväzku v ktorom je umiestnený TV paket NTV+ z družice Eutelsat W4 na 36° , pokrýva stabilným signálom celú Českú republiku od ktorej môžem odvodiť aj doporučený priemer použitej antény na jej stabilný príjme v rozsahu od 120 cm - východné Čechy až po 180 cm západné Čechy./samozrejme neuvádzam minimálne doporučené diametre anténnych reflektorov ale rozmery,ktoré pri korektnom nastavení a návrhu vonkajšej signálnej jednotky zagarantujú celodenne stabilný príjem s dostatočnou signálnoun rezervou od 1,5 do 2,5 dB z MER aj pri čiastočne zhoršených podmienkach príjmu./

    Téma č. 1 - DEPOLARIZAČNÁ DOŠTIČKA - DIELECTRIC PLATE :

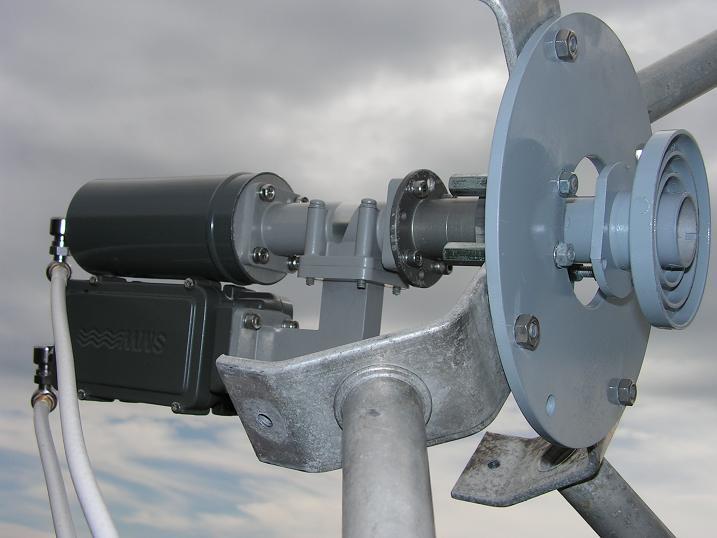

    AUTOR Roman Dávid - www.dxsatcs.com - TECHNICKÉ PARAMETRE KOMPONENETOV SIGNÁLNEHO REŤAZCA č.23 : OMT ORTHOMODE TRANSDUCER WITH DEPOLARIZER SMW XD 12 + POLARIZAČNÁ VÝHYBKA OMT V ZAPOJENÍ S DEPOLARIZAČNÝM VLNOVODOM SMW XD 12 NA PRÍJEM DRUŽICE BONUM 1 - 56°E -

    Samozrejme priemery reflektorov uvažujem za predpokladu použitia depolarizačnej doštičky medzi ožarovačom a LNB na prevod cirkulárneho ľavotočivého a pravotočivého vektora na pravouhlé vektory V a H rovín.V prípade že vo vonkajšej signálnej jednotke nie je tento prevod vektorov uskutočnený potom ani s priemerom antény 150 cm nedosiahnete celodennú signálnu stabilitu a kvalita príjmu paketu NTV+ Vám bude oscilovať- meniť sa , ako som to v praxi overil v slovenských podmienakch príjmu kde som ani s priemerom stredového reflektora 140 cm nedosiahol celodennú signálnu rezervu okolo 1 dB z MER na TP paketu NTV+ : TP 39 a TP 40 v prípade že som nepoužil depolarizačnú doštičku. Používate ofsetový UNI LNB s integrovaným ožarovačom Invacom a neuviedli ste mi aký typ a či vôbec ste použili depolarizačnú doštičku a kde ste ju vo vonkajšej signálnej jednotke umiestnili- lebo je to veľmi dôležité ako to píšem vo vyšie uvedenej práci! Nakoľko vyžiarená energia EIRP je aj v českých podmienkach reletívne vysoká nad 40 dBW - v porovnaní napr. s družicou BONUM 1 na 56°E,ktorá taktiež používa cirkulárnu pravotočivú a ľavotočivú polarizáciu vlnenia potom čo správne umiestnite dep.doštičku do vonkajšej signálnej jednotky aj bez toho že by ste dosiahli v tomto obore nejaké vzdelanie a skúsenosti Vám signálna kvalita okamžite narastie v rozsahu od 20 do 60% !!! v závislosti od výberu TP paketu NTV+,čiže nie je potrebné zvoliť zložité postupy návrhu vonkajšej signálnej jednotky na dosiahnutie signálnej rezervy pri príjme a vyššie popísaný postup zvládne aj úplný začiatočník !

    otázka na Vás : použili ste depolarizačnú doštičku a kde ste ju umiestnili???

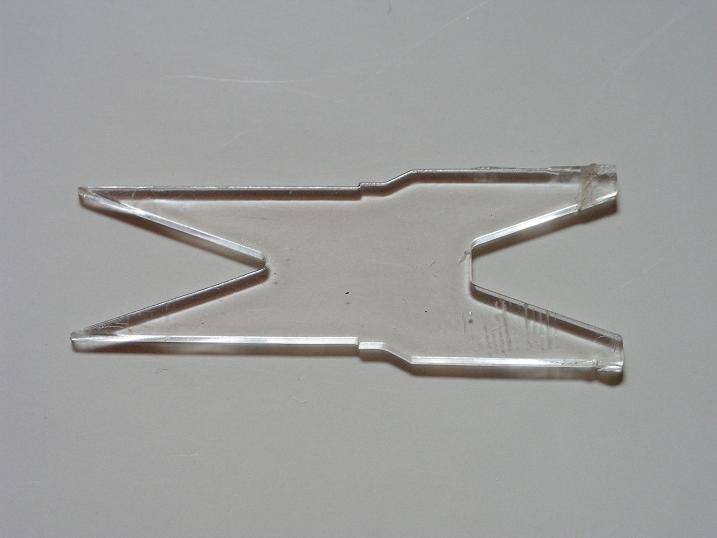

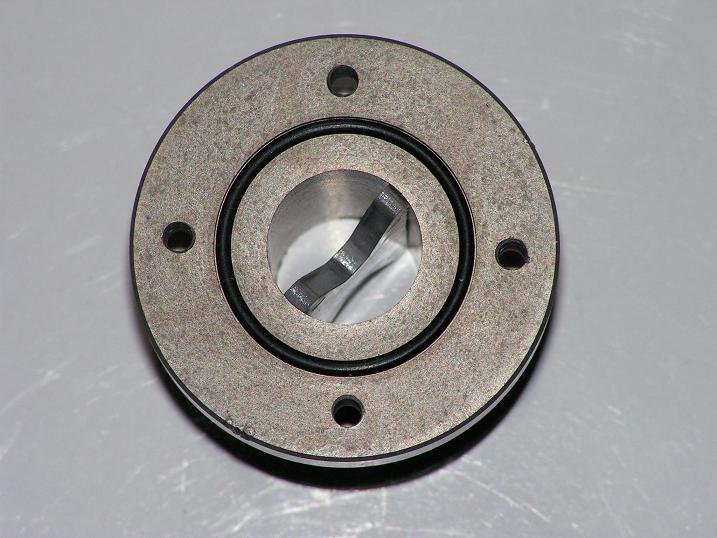

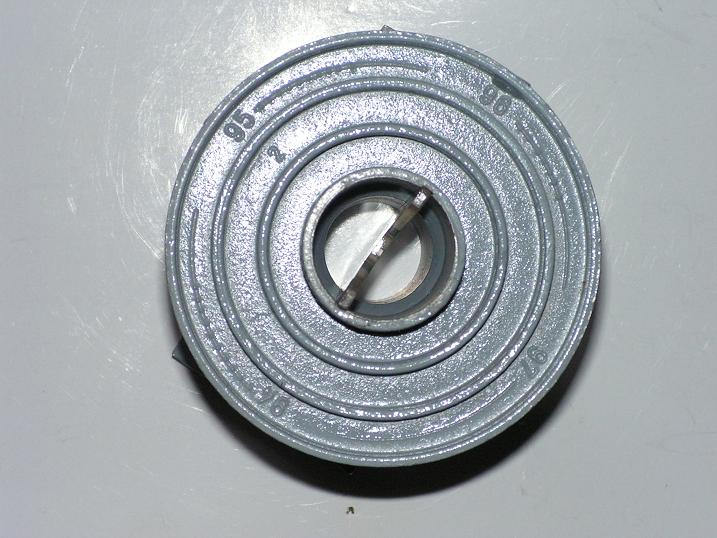

    FOTOGALÉRIA č.1 : Teoreticky správne navrhnutý tvar depolarizačnej doštičky z materiálu plexisklo+depolarizačná doštička umiestnená v ústí stredového ožarovača+depolarizačný vlnovod SMW XD 12

    TEXT OTÁZKY č.2 :

    Dobrý den,

    posílám Vám fotky co jsem dnes nafotil, je tam to LNB Invacom a paraboly GIBERTINI. Jak píšete o depolarizační destičce, tak nevím o co se jedná a kam bych ji dal. I když je pravda , že mi nějaká součástka zůstala.

    Děkuji za pomoc

    Vojta Nehanský

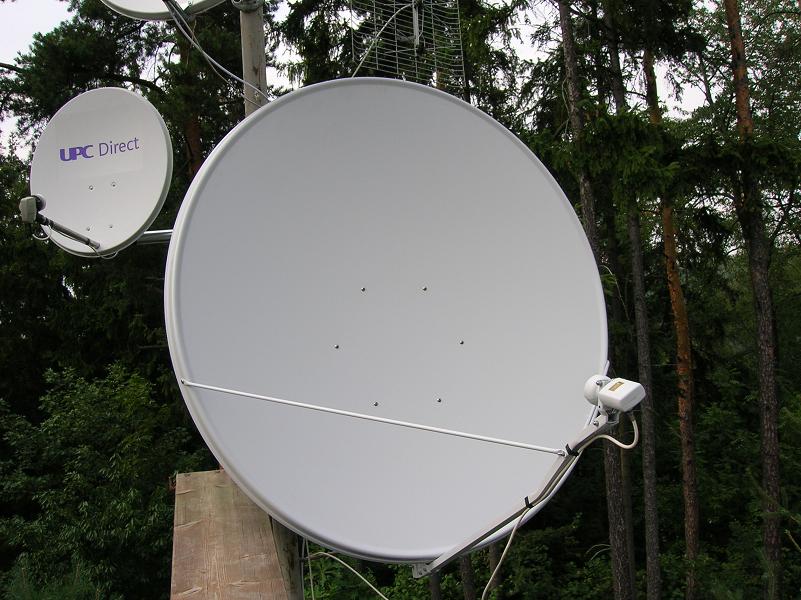

    FOTOGALÉRIA č.2 : Komplet pozostávajúci z ofsetovej antény GIBERTINI OP150 cm vo fixnom uchytení ktorý je nasmerovaný na družicu EUTELSAT W4 na 36°E+bežný UNI LNB Invacom SNH 031 bez depolarizačnej doštičky vo vlnovode.

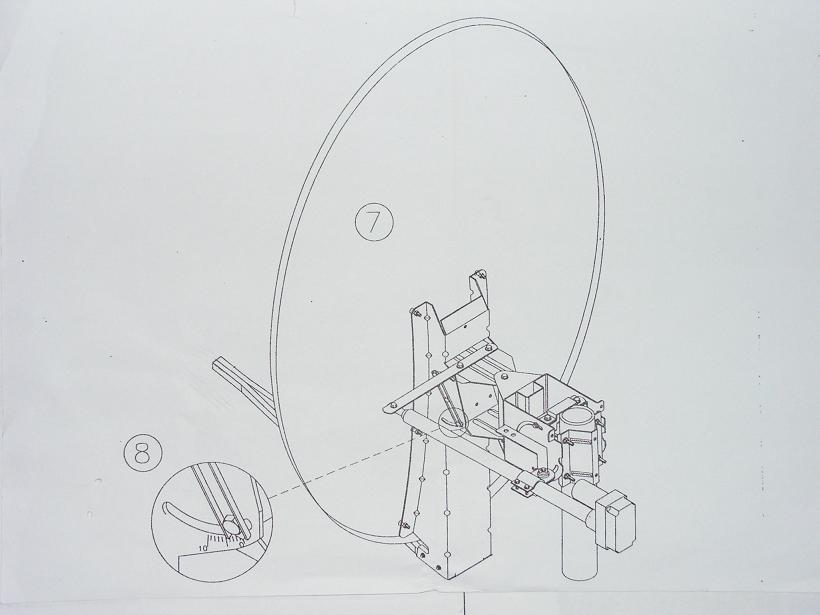

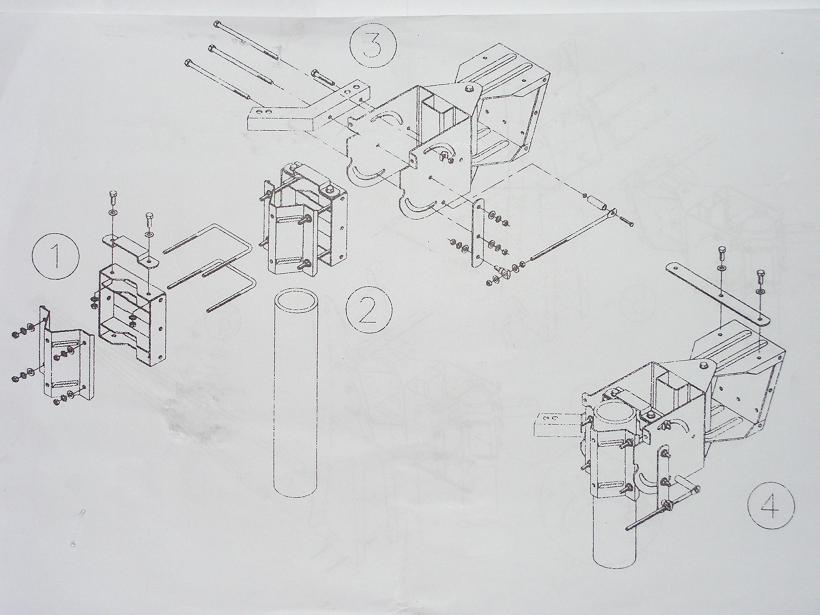

 FOTOGALÉRIA č.3 :Postup montáže originálneho polárneho závesu pre : OFSET GIBERTINI OP 150 cm .

ODPOVEĎ od dxsatcs.com č.2 :

    Zdravím Vás ,

    Máte na výber dve možnosti :

    1,zakúpite si nový LNB už s vloženou depolarizačnou doštičkou vo vstupnom vlnovode,ovšem tento LNB bude vhodný len na príjem cirkulárnej polarizácie z družice Eutelsat W4 a na ostatných družiciach ,ktoré používajú len pravouhle polarizované roviny V a H bude čiastočne v rozsahu od 15 do 40 % signálna kvalita TLMENÁ .

    2,podobne ako som to už v praxi viackrát použil jednoducho odstránite z LNB Invacom oranžovú fóliu na kryte ožarovača a následne vložíte do ústia vlnovodu depolarizačnú doštičku..., ktorej rozmery na domácu výrobu Vám môžem obratom poslať

    Nechám to na Vaše rozhodnutie či sa Vám oplatí investovať do nového LNB alebo vložíte do LNB Invacom dep.doštičku , potom ako odstránite oranžovú fóliu z ústia ožarovača.

    Posielam Vám foto depolarizačnej doštičky

    Ostávam s pozdravom

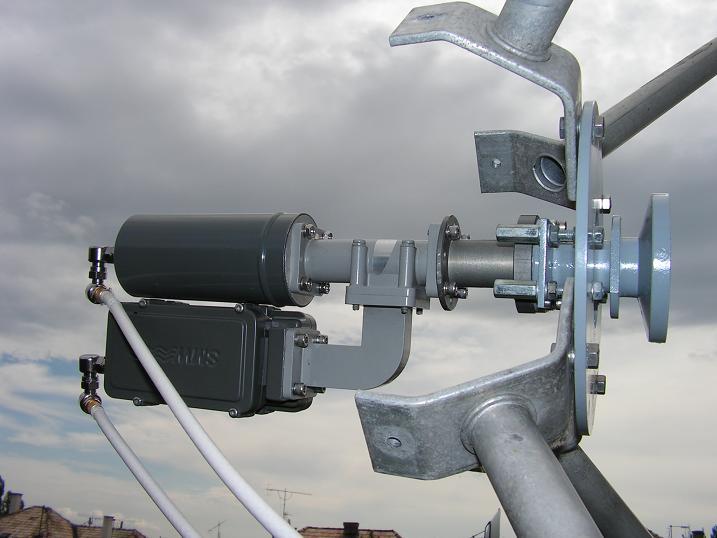

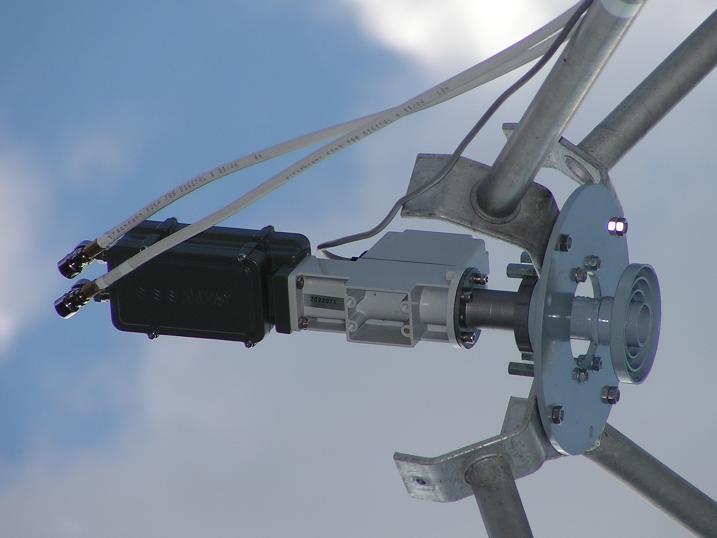

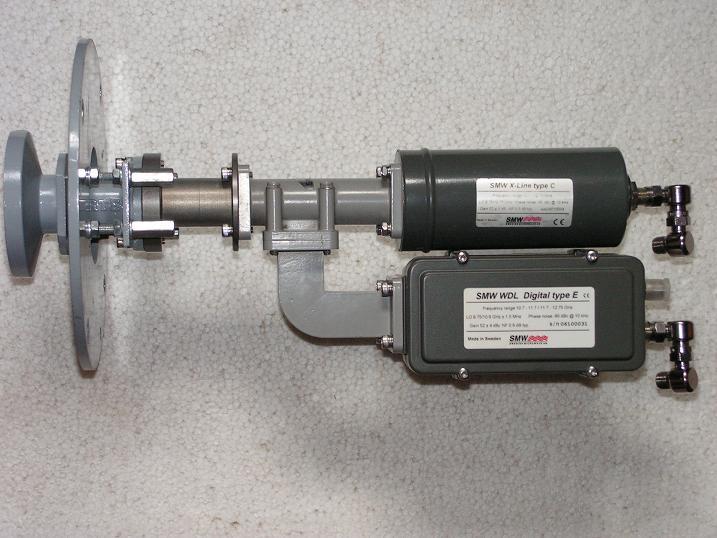

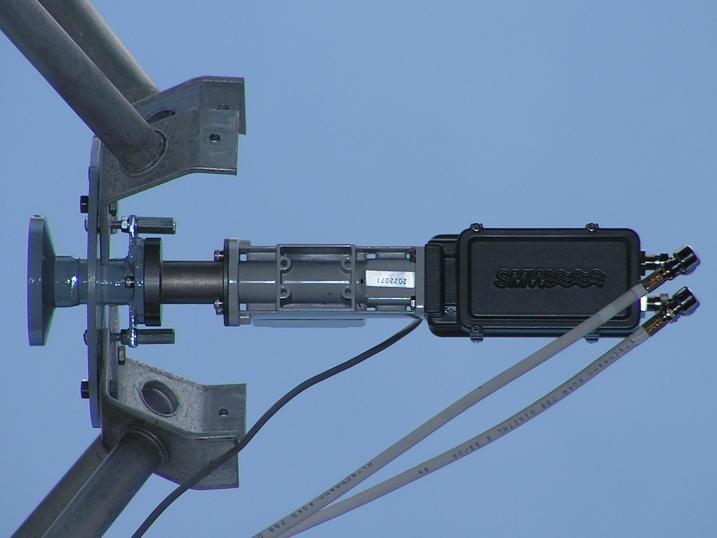

    FOTOGALÉRIA č.4 : Túto vonkajšiu signálnu jednotku s vysokým činiteľom akosti som navrhol pre príjem ľavotočivej a pravotočivej polarizačnej roviny z družíc BONUM 1 -56°E- + EUTELSAT W4 -36°E- na fixne smerované príjmacie antény,ktorá obsahuje DEPOLARIZAČNÝ VLNOVOD SMW XD12+OMT ORTHOMODE TRANSDUCER - polarizačnú výhybku+2ks JEDNOPOLARITNÉ DRO LNB SMW

 TEXT OTÁZKY č.3 :

    Zdravím,

    tak toto je pro mne dost velký překvapení. Když jsem si to zboží obědvával a nestálo to jen pár korun,tak jsem měl požadavek na zmiňovanou polarizaci i satelit ( Eutelsat W4 ) a obchodník mne sám ujišťoval , že toto zboží je na 100%. Parabola je uchycena napevno, nebude se natáčet!

    Podle Vás, jsem schopen sám tento zákrok provést?

    - Z čeho je ta destička (materiál)
    - Pošlete mi ty rozměry ( destičky)

    Mnohokrát Děkuji

    Vojta Nehanský

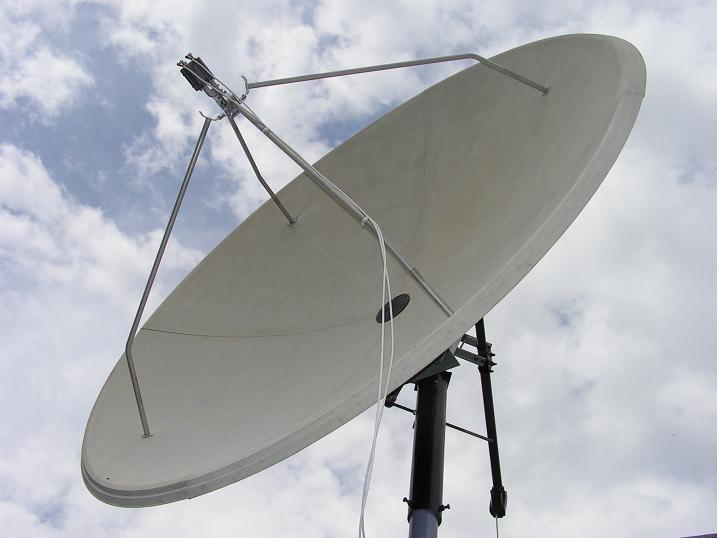

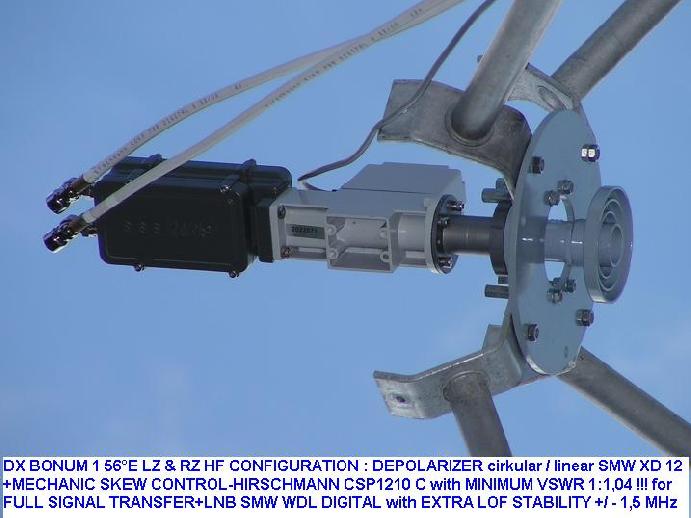

    FOTOGALÉRIA č.5 : Kompletná vonkajšia signálna jednotka na príjem cirkulárnej polarizácie z družice BONUM 1 na 56°E,ktorú navrhol autor webu dxsatcs.com na dosiahnutie plného signálneho prenosu z ohniska antény CHANNEL MASTER RX 300 cm s minimálnym činiteľom stojatého vlnenia ČSV , s vysokým oddelením polarizačných rovín CROSS POLAR ISOLATION za depolarizačným vlnovom SMW XD12 a na zákazku vyrobeným jednopolaritným LNB SMW WDL DIGITAL DUAL OUTPUT DRO s LOF stabilitou +/- 1,5 MHz

ODPOVEĎ od dxsatcs.com č.3 :

    Zdravím Vás ,

    nakoľko vidím že ste nakúpil u obchodníka,ktorý nie je znalý v tejto problematike navrhujem Vám aby ste vrátili LNB Invacom obchodníkovi s podmienkou nech Vám vymení LNB Invacom za typ s depolarizačnou doštičkou napr . od výrobcu INVERTO alebo iný napr. - Inverto Circular Single LNB Modell IDLP-40SCIRCL - , ktorý je vhodný na príjem paketu NTV+ . Cena tohoto modelu je nižšia ako pôvodného Invacom takže to bude zrejme bez doplatku.Je to profesionálnejšie riešenie ako odstraňovať fóliu z LNB Invacom + vyrábať depolarizačnú doštičku a potom to následne lepiť..../ je otázkou či pri uplatnení záruky v prípade poruchy LNB Invacom Vám predajca potom čo odstránite fóliu,ktorá sa často po niekoľkých rokoch samovoľne rozpadne aj bez vonkajšieho zásahu, následne uzná záruku,aj keď ako je to už dávno bežné napr. pri výrobkoch od fi.NORSAT celok obvodov je aj pri tomto type LNB SNH 031 zapúzdrený v liatinovom bloku a spolu s krytom je dvojnásobne chránený.
    Takto len vymeníte LNB a budete testovať možnosť príjmu NTV+ s Gibertiny 160 cm a overíte si ziskové možnosti antény,ktorú som už v praxi testoval...

    Ostávam s pozdravom

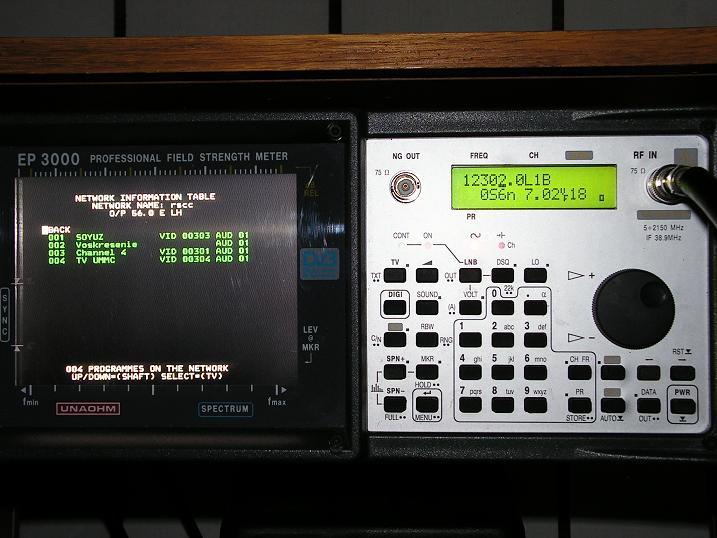

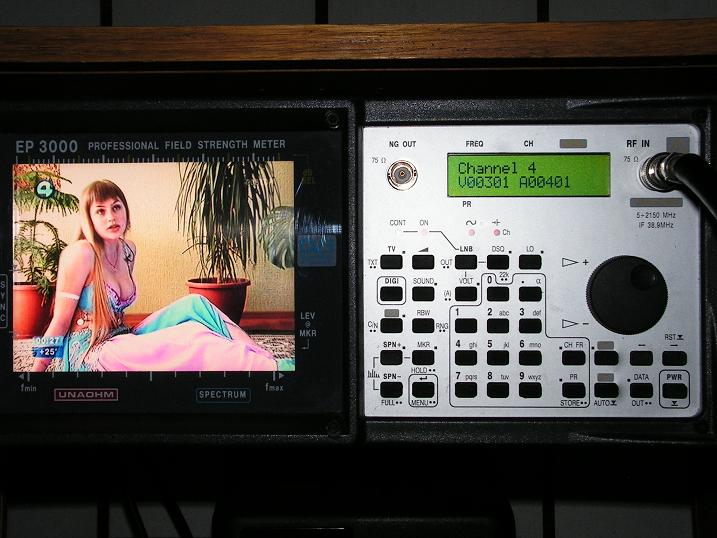

    FOTOGALÉRIA č.6 : DXSATCS .COM Vám ako jediný web v zemepisnej polohe západnej - strednej - južnej a severnej Európy prináša aktuálne exkluzívne zábery a skúsenosti s príjmom satelitu BONUM 1 , ktorý vysiela v kazachstanskom vyžarovacom diagrame pre sibírsku oblasť.Na foto z MPEG2 karty je zaznamenaný príjem TV CHANNEL 4 s kompletnou diagnostikou signálnej kvality odvodenej od úrovní MER,BER a NM s NIT tabuľkou obsadenia prenosu.

TEXT OTÁZKY č.4 :

    Dobrý den,

    Tak jsem se po Vašem mailu rozhodl kontaktovat obchodníka u kterého jsem si ten konvektor (Invacom SNH-031) koupil a řek mu mou situaci.Prý to není žádná reklamace, a konvektor je vpořádku. Tak jsem se rozhodl si tu destičku podle vašeho návrhu udělat sám. Dnes jsem to testoval na offset 100x87cm parabole a jelo to . Signál držel a až mne to překvapilo že to šlo na takovou parabolu.

    Ještě jednou Vám děkuji za vaší rady.

    Vojta Nehanský
