Výber ožarovača/feedhorn pre reflektorový pomer stredovej antény f/D=0,45 a určenie vhodného typu prírubového konvertora pre anténu Kovosat 120

Posted June 16th, 2010 by Roman Dávid.

feedhorns ozarovace_uvod

Výber ožarovača/feedhorn pre reflektorový pomer stredovej antény f/D=0,45 a určenie vhodného typu prírubového
konvertora pre anténu Kovosat 120

.

  • Od : Gabriel C.
  • Komu : Roman Dávid / roman.david@dxsatcs.com
  • Dátum prijatia : Thursday, February 4, 2010 - 13:54
  • Štát/mesto : Komárno / Slovensko
  • Téma otázky : ožarovač,pomer f/D,konvertor s prírubou,Invacom SNF-031 ...

.

  • TEXT otázky č.1 :

Ahoj Roman
Potreboval  by som od teba radu ohľadom LNB.Podarilo sa mi zohnať anténu Kovosat 120 s originál ožarovačom aj  s úplne
novým tiahlovým motorom a k nej by som potreboval nové LNB.Ktorý typ LNB je podľa teba najvhodnejší pre túto anténu?
Anténa bude pripojená ku karte SS2 v2.3,a Skystar2 HD2 súčasne  aby som mohol naraz  nahrávať 2 feedy.V lete sa mi
podarilo zaznamenať veľmi cenné feedy z festivalov.Na toto sa teším aj tento rok a preto skladám túto zostavu.
A ešte jedna otázka kde by som mohol zohnať ožarovač pre pomerne plytkú 145 cm stredovú parabolu s f/d okolo 0.45 ?
Za radu vopred ďakujem a gratulujem k velmi profesionálnej webstránke,a za vzácné informácie na nej.

S pozdravom Gabriel C.

.

  • Fotopríloha webu dxsatcs č. 1 :


                                                            -  ožarovače/feedhorns pre stredové typy antén -
.

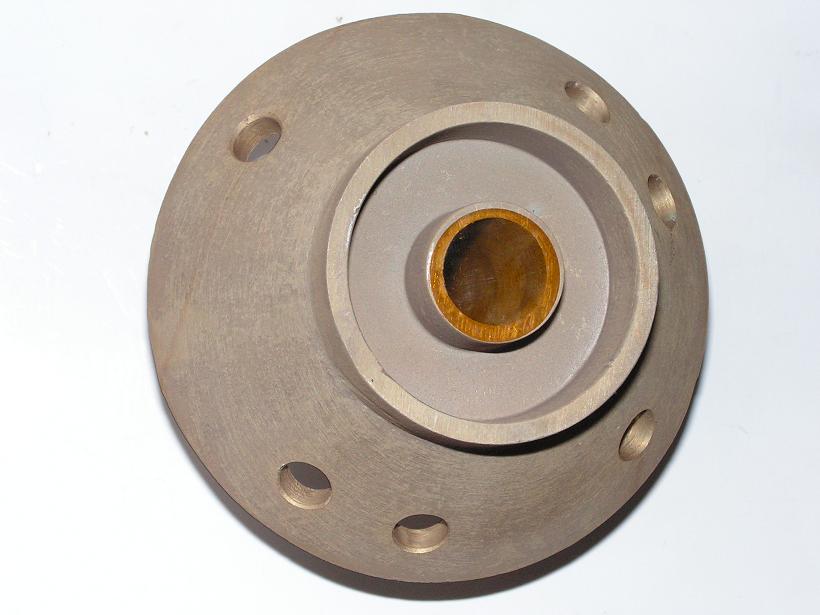

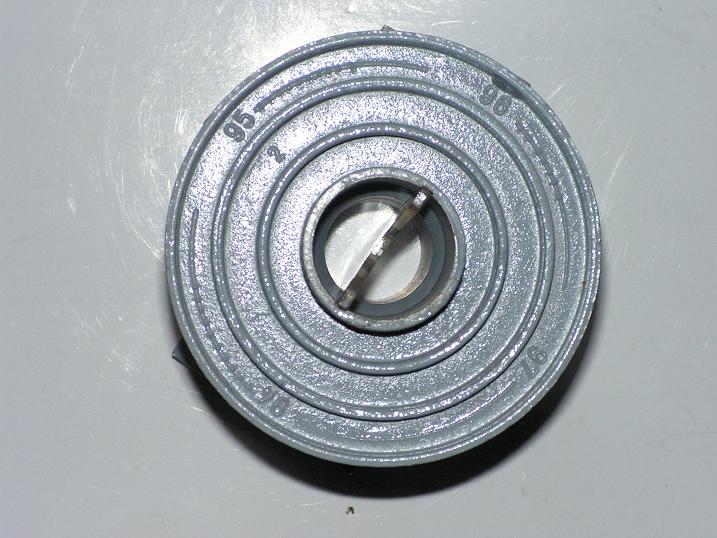

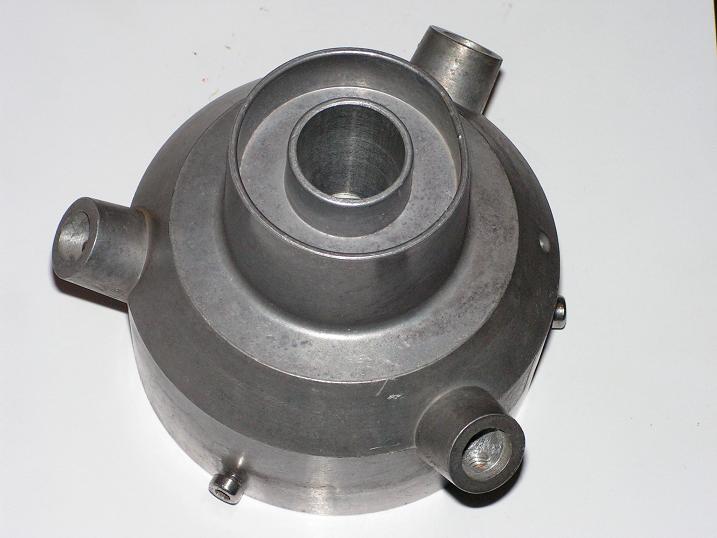

                   PF Prodelin 3.7 m                            PF Kathrein UAS 231               IRTE ožarovač aj depolarizačnou doštičkou
PF ozarovac feedhorn pre antenu prodelin s fd 0.37 01PF ozarovac feedhorn Kathrein UAS 231 pre antenu s fd 0.37 02PF Irte ozarovac urceny pre stredove anteny s pomerom fD od 03 do 045_03

.

  • Odpoveď na otázku č. 1 :

.
Zdravím ťa Gabriel,

najskôr pomenujem jednoduchý fakt overený praxou : pri centristických resp. stredových tvaroch reflektorových plôch
s pomerom f/D > 0,35+ nie je výber  stredového ožarovaca zďaleka taký kritický ako pri naopak mimoriadne hlbokých
tvaroch stredových reflektorov s pomerom f/D < 0.29<0.31<0.33.Desiatky krát som to testoval aj z hľadiska počtu
skalárnych prstencov na samotnom ožarovači a môžem to zadefinovať ako fakt z praxe ! Pre tvoj prípad to znamena,
že ak nainštaluješ v ohniskovej vzdialenosti ožarovač z antény typu Kovosat 120 (s pomerom f/D=0,4) na tvoj stredový
reflektor s pomerom f/D okolo 0.45 s pravdepodobnosťou hraničiacou s istotou žiadny rozdiel v koncovom akostnom
vyjadreni príjmu nenameráš .
.

  • Fotopríloha webu dxsatcs č. 2 :

.

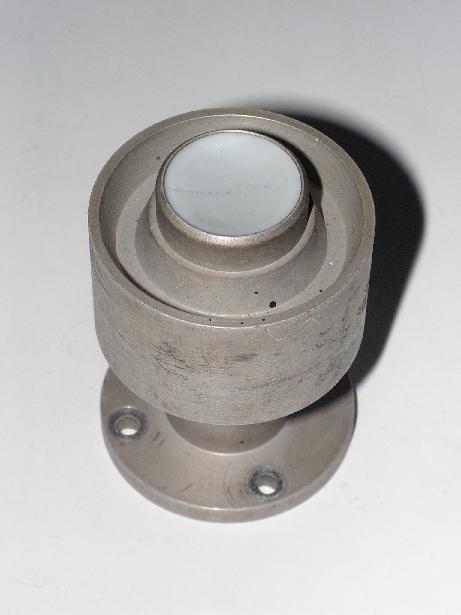

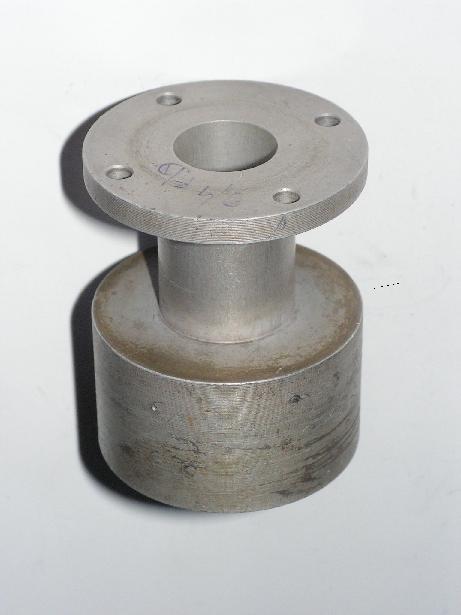

                                              -  ožarovač/feedhorn navrhutý pre stredové antény Kovosat ai. -
PF Kovosat ozarovac urceny pre stredove anteny s pomerom fD od 0.35 do 0.45_01PF Kovosat ozarovac urceny pre stredove anteny s pomerom fD od 0.35 do 0.45_02PF Kovosat ozarovac urceny pre stredove anteny s pomerom fD od 0.35 do 0.45_03
.
výber LNB : trh satelitnej techniky ponúka obmedzený výber prírubových LNB pre pásmo KU , ale nepochybujem že
uvažuješ o type konvertora Invacom SNF-031 , s ktorým budeš určite spokojný.Nasledovne citujem moju odpoveď ,
ktorú som adresoval v téme výberu a skúseností s prírubovým LNB Invacom SNF-031 v prípade družice Astra 2D :

LNB Invacom SNF 031 : nakoľko je prakticky nemožne vyrobit exaktne 2 rovnake párované kusy LNB z hľadiska
závislosti vytýčenú v priebehu NF/Gain na frekvencii f .... vopred Vám z profesionálneho hľadiska nedokážem zagarantovať
že po výmene LNB za typ od výrobcu Invacom výrazne narastie kvalita príjmu,ale z dôvodu že som tieto typy LNB montoval
uz desiatky x naposledy na offset 270/240 cm s istotou môžem potvrdiť že v porovnaní s bežnými konvertormi v cene
od 3 do 10 EUR je úplne jedno s akými údajmi na štítku sa predávajú som v prevažnej miere (ale nie pri každom kuse)
zaznamenal mierny nárast analyzovanej kvality v priemere od 0,4 až do 1,2 dB z MER samozrejme nemyslím tým rast
dosiahnutej kvality všeobecne na každej nosnej v celom kmitočtovom rozsahu pásma KU ale v porovnaní rovnaká DX nosná
prenosu C1/C2>f pri takmer identických poveternostných podmienkach ( čo ale nevylučuje,nakoľko zosilnenie aj šumové číslo
sú kmitočtovo závislé že pri meraniach na nosnej prenosu na o 300 MHz vyššej frekvencii namerám na výstupe LNB
Invacom SNF-031 úplne opačný kvalitatívny stav čiže pokles kvality o MER=-1 dB ).

.

  • Fotopríloha webu dxsatcs č. 3 :

.

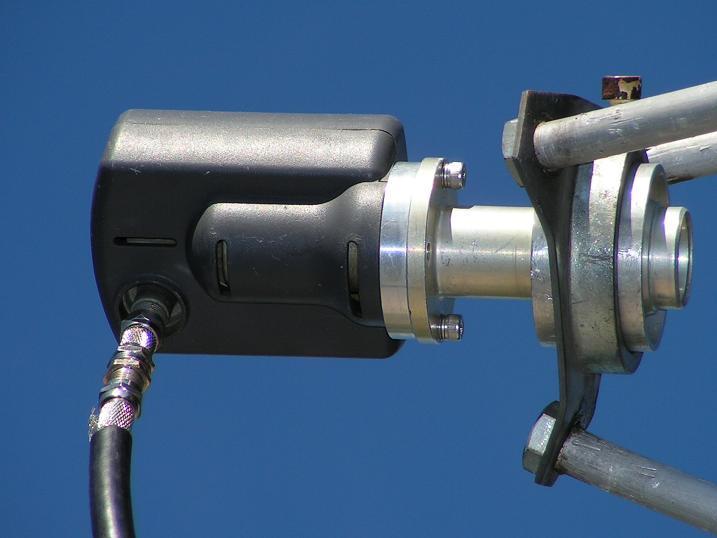

     PF Mabo 180 / Invacom SNF-031              vzťah medzi f/D a tvarom reflektora           PF Kovosat / Invacom SNF-031
LNB Invacom SNF 031 na PF Mabo 180 cmpomer fD reflektora vs ucinnostLNB Invacom SNF 031 na PF Kovosat
.

  • TEXT otázky č.2 :

.
Ďakujem za rýchlu odpoveď.

Áno uvažoval som presne o tomto LNB pre anténu Kovosat aj pre druhú anténu.Vďaka tvojej rade, použijem neznámy
ožarovač ktorý sa mi podarilo zohnať aj s magnetickým polarizátorom.

Keď budem hotový pošlem fotky do galérie.

Prajem Ti príjemný zvyšok dňa

.

  • Fotopríloha webu dxsatcs č. 3 :

.

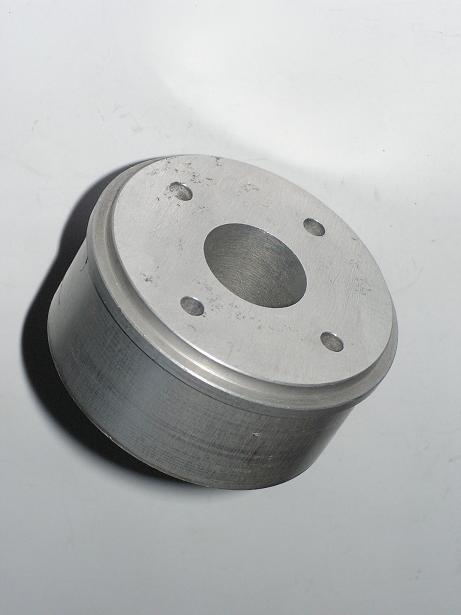

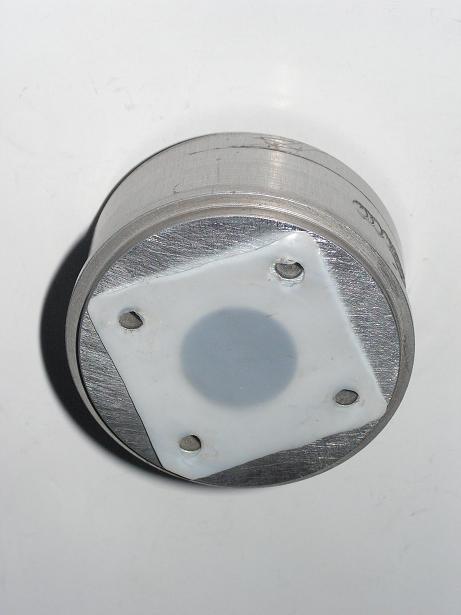

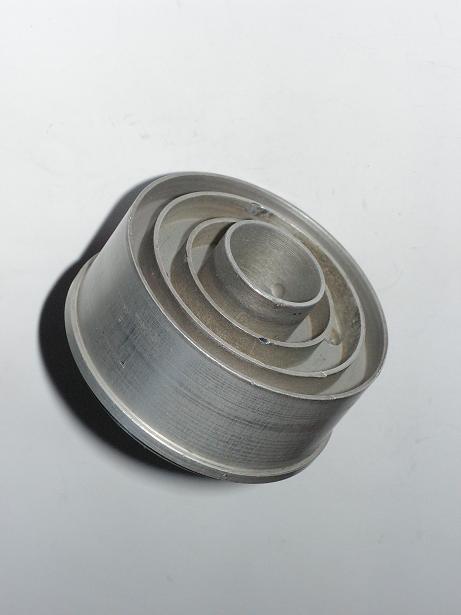

 - ožarovač inštalovaný v systéme stredového reflektora Salora s priemerom 150 cm v roku 1987 spolu s jednopolaritným
                                   LNB EPS 020 H so šumovým číslom NF=2,2 dB / HEMT -
PF ozarovac urceny pre stredove anteny s pomerom fD od 0.3 do 0.45_01PF ozarovac urceny pre stredove anteny s pomerom fD od 0.3 do 0.45_02PF ozarovac urceny pre stredove anteny s pomerom fD od 0.3 do 0.45_03

.

  • Linky webu dxsatcs.com,ktoré dopĺňajú túto tému o ďalšie poznatky :


Konvertor pre anténu Kovosat 120 cm : MTI AP 8 TW alebo Invacom SNF-031

Téma : Ožarovače-feedhorns pre stredové-prime focus antény
