VÝHODY DOTERAZ NEPREKONANÉHO SPôSOBU VÝBERU POLARIZAČNÝCH ROVÍN VERTIKÁLNEJ A HORIZONTÁLNEJ POLARIZÁCIE POMOCOU MECHANICKÉHO ROTORA HIRSCHMANN CSP 1210 C,KTORÝ ZABEZPEČUJE EŠTE VYŠŠIE ODDELENIE POLARIZAČNÝCH ROVÍN >> 37 dB /f - AKO POLARIZAČNÁ VÝHYBKA ORTHOMODE OMT PRI ZANEDBATEĽNOM PRECHODOVOM ÚTLME AJ S MONTÁŽNYM NÁVODOM DOKLADUJEM V NASLEDOVNEJ ODPOVEDI.

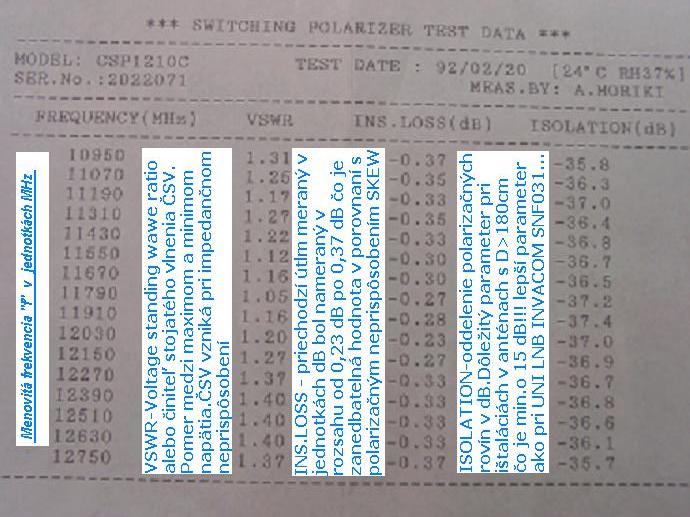

TÉMA : V nasledovnej téme konkrétne popisujem a zároveň odpovedám p.Dario Varad z Chorvátska o v profesionálnej oblasti vysoko cenenému a doteraz neprekonanému mechanickému spôsobu výberu polarizačných rovín vertikálnej a horizontálnej polarizácie pomocou MECHANICKÉHO ROTORA HIRSCHMANN CSP 1210 C,ktorý v porovnaní s polarizačnou výhybkou ORTHOMODE OMT zabezpečuje ešte o min.5 dB vyššie oddelenie - izoláciu polarizačných rovín CROSS POLAR & CROSS ISOLATION pri takmer zanedbatelnom prechodovom útlme,ktorý v porovnaní s úbytkom signálnej kvality spôsobenej polarizačným neprispôsobením môžeme považovať za nulovú.Ako o tom vypovedá výnimočný ATEST nameraných parametrov priamo od výrobcu z Japonska parameter oddelenia polarizačných rovín ISOLATION /dB/ je o takmer 13 dB !!! lepší ako napr. pri konvertore INVACOM SNF 031 alebo SNH 031 čo je nesmierne dôležitý parameter hlavne pri inštaláciách RX antén s priemerom nad 180 cm ako o tom píšem v práci :
    NÁVRH SIGNÁLNEHO REŤAZCA NA ORBITÁLNEJ POZÍCII 95°E - DRUŽICA NSS 6.KONKRÉTNY NÁVRH CELÉHO SIGNÁLNEHO REŤAZCA S DORAZOM NA VYRIEŠENIE VYSOKEJ POLARIZAČNEJ A SIGNÁLNEJ NESTABILITY PRI PRÍJME NAJVÝCHODNEJŠIEHO TELEKOMUNIKAČNÉHO SATELITU,KTORÝ JE MOŽNÉ ZACHYTIŤ NA ÚZEMÍ SLOVENSKEJ REPUBLIKY


    FRAGE :
    Guten tag.

    Ich habe eine frage zum Hirschmann CSP 1210C,Ich benutze diese polarizer mit SMW X-Line LNB und Echostar DVR 7000,genau wie bei dir,aber bei mir sind in diese kombination signale zehr schlecht,hast du auf polarizer welche modifikation gemacht ?

    Grusse aud Kroatien

    Dario. (dvarat1)

    ANTWORTEN :
    Guten tag.

    Mechanisher Polarizer Hirschmann CSP 1210 C sichert ganze Kontrole uber jede Anderung Polarizerebene V und H - SKEW in dem ganzen orbitumfang in dem Frequenzgebiet KU.Sehr wichtig ist wie ich schon in einigen Arbeiten geschrieben habe - bei kleinsten Abnahme von 0,2 - bis 0,3 dB in der Abhangigkeit von Frequenz und bei hoher Abteilung POLARIZEREBENE - CROSS POLAR und CROSS ISOLATION von 33 - 38 dB/ f .
    In dem Fall der Anpassung POLARIZEREBENE komen wir kleine Abnahme vernschlassingen weit Abnahme qualitatsignal bei unpassender Neigung POLARIZEREBENE zum Lage Signal anthene im Hirschmann CSP wahren Deficite !grossere! wie Abnahme 0,2 - 0,3 dB.Ich gebrauche ganz neu Stuck mechanisher Polarizer Hirschmann immer weil fange ich Iranische paket IRIB f=10 973 MHz V pol aus dem satelit INTELSAT 902 62°E und KU band footprint aus dem satelit Arabsat 2B 30.5°E - Lučenec Slovak republic,auf mit der Anthene PF 240 cm . Wenn Sie haben Polarizer Hirschmann in 100% Qualitat mit Einspolaritet LNB SMW WDL DIGITAL DUAL OUTPUT WITH LOF STABILITY +/- 1,5 MHz !!! ,hohen Sie bei Impedanzanpassung vortreffliche Signalkomplet mit hoher polarizerkontrol und mit kleiner Abnahme. Wenn Sie haben Anpassung "feedhorn" zum f/D Anthene Problem ist moglich mer Hirschmann.Prufen Sie stellen Anthene auf satelit Turksat 1C 42°E - east footprint - auf und zwischen LNB und Fedhorn geben sie Impedanzrund C120/WR 75/foto/ - ohne polarizer Hirschmann.
    Mit Messgerat UNAOHM EP 3000 EVO DIGITAL Rohde&Schwarz,KWS stellen Sie SKEW LNB SMW auf und schreiben Sie Signalqualitet MER/chBER/NM...und vergleichen Signal Qualitat mit Polarizer Hirschmann./ fein stellen Sie Lage der kleinen Anthene im Polarizer auf in der Grosse von -90 bis +90°E.

     Dann kennen Sie ob ist Problem im Polarizer...

     Mit vielen Grussen


    ANTWORTEN von dem Dario :

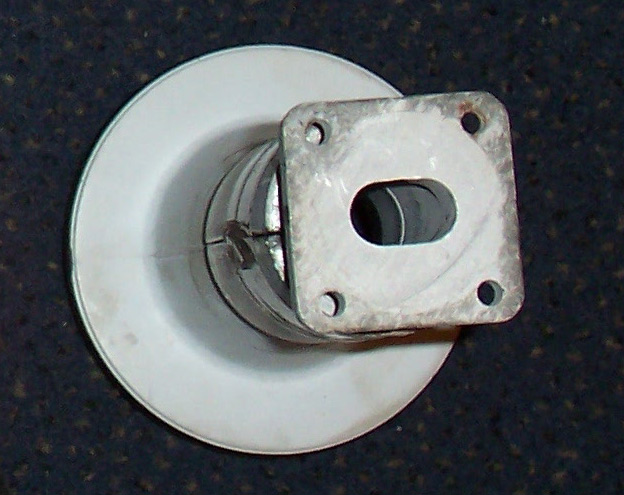

    Danke fur deine antwort,Ich habe ein offset feed mit WR75 ausgang (bild),und wen Ich diese feed mit SMW lnb verbinde ohne Hirschmann polarizer dann sind signale super,durh hirschmann polarizer ist bei mir leider signal verlust viel mehr als 0,2-0,3dB,aber troztem viele dank.

    Grusse.

    Dario.

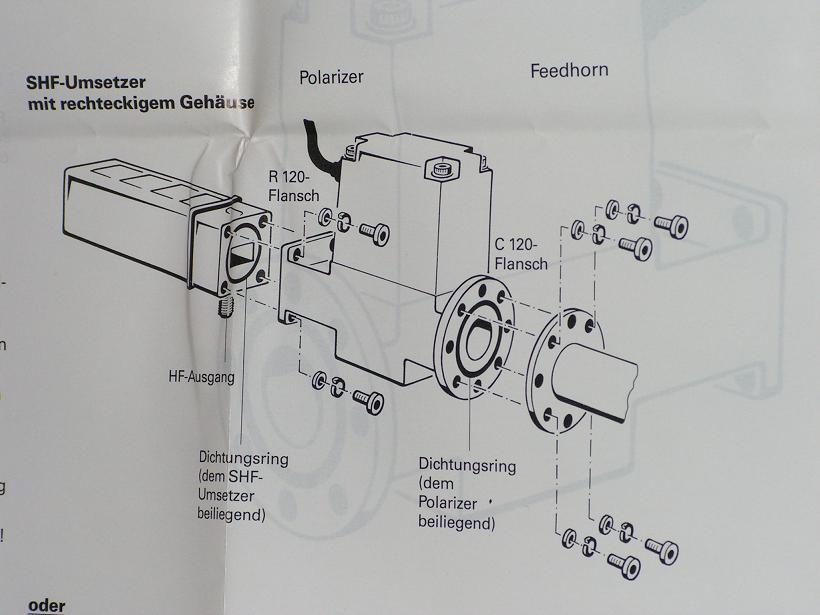

    Beschreibung und Montageanleitung mechanishe polarizer Hirschmann CSP 1210 C DE :

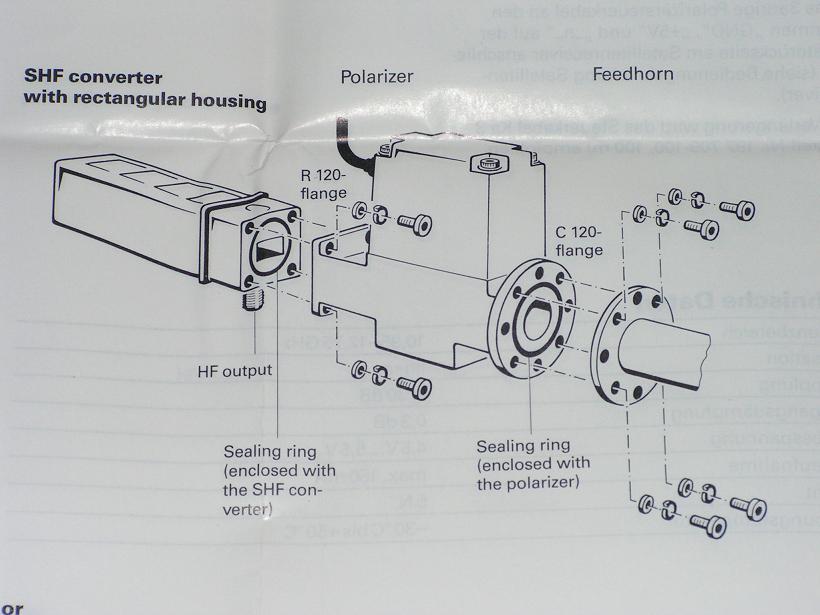

Description and mounting instructions polarizer HIRSCHMANN CSP 1210 C GB :
